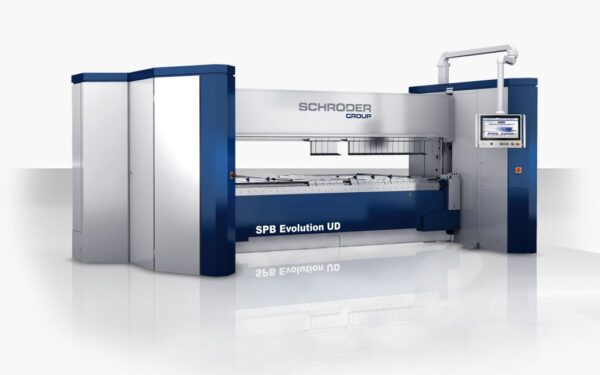

ВЕРСТАТ SCHRÖDER SPB EVOLUTION UD

SPB Evolution UD – це подальший розвиток перевіреної концепції ServoPowerBend: цей універсальний промисловий фальцювальний верстат поєднує в собі потужність, швидкість і точність. Технологія Up-and-Down дозволяє виконувати більше операцій за коротший час і мінімізує витрати на вантажно-розвантажувальні роботи.

Опис (Брошура)

Запит товару

Технічний спеціаліст

Опис

ОСОБЛИВОСТІ

Програмне управління
POS 3000 3-D Графічне керування на поворотному кронштейні
Функція радіусу
Віддалене обслуговування через інтернет
Система заднього огляду
Позиціонуючий кутомір 10 – 3400 мм, 10 – 4250 мм в U-подібній формі з секторами, пневматичні висувні пальці кутоміра, сталеві кульки в столі для підтримки листа. Квадратний кронштейн 1500 мм з лівого та правого боку. Сегментовані опорні пластини можуть бути зняті, щоб звільнити місце для нижнього фланця.
Затискна балка
Хід притискної балки 650 мм
Геометрія притискної балки 180°
Гідравлічне затискання затискної балки
Складана балка
Складана балка Up’n Down, автоматично керується за допомогою POS 3000
Пневматичний затискний пристрій для інструменту
Моторизоване регулювання відкидної балки 200 мм

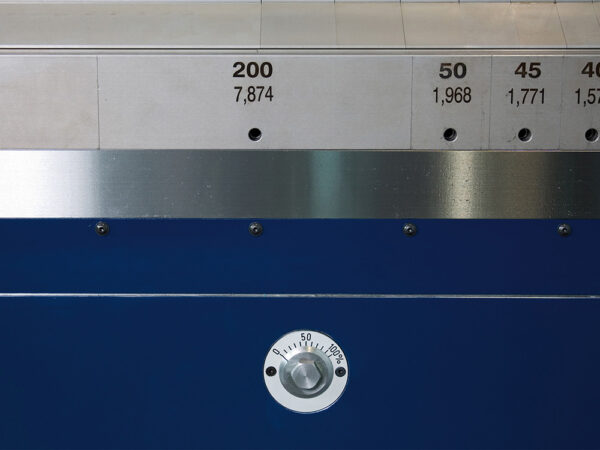

Центральний корончатий пристрій з електроприводом
Регулювання центральної точки, привід з керуванням від перетворювача
Безпека праці
Захист за допомогою світлового бар’єру, керованого safety-PLC для роботи ззаду
Пакет безпеки для роботи спереду, в т.ч. 2-й ножний вимикач на рейці для бічного переміщення
Інші
Ножний вимикач
Анкерні пластини вкл. дюбелі
Інструменти
Стандартний верстат без інструментів

ІНСТРУМЕНТИ/ОПЦІЇ

Спеціальне обладнання

Затискна балка
Поворотна затискна балка як система автоматичної заміни інструменту з гідравлічним пристроєм затиску інструменту для 2-ї інструментальної станції
(не пов’язано з ходом затискної балки)
Збільшення ходу затискної балки по осі Z до 830 мм (не в поєднанні з поворотною затискною балкою)
Управління
Зовнішнє програмування
Програмне забезпечення Schröder Unfold
Задній калібр

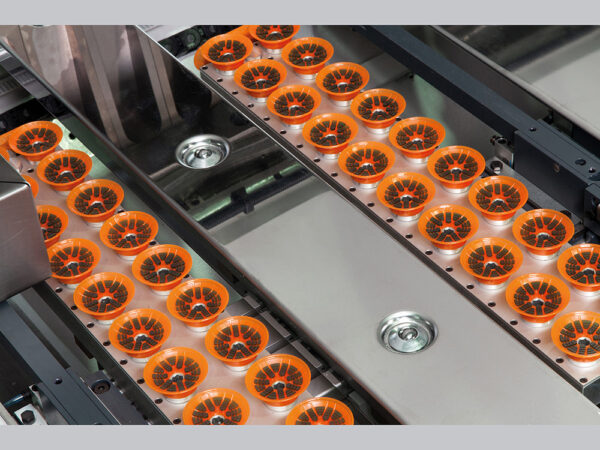

Присоски в калібрувальному столі, програмно керовані, в т.ч. 2 пневматичні висувні квадратні кронштейни в зборі з боку проходу
Інші
Інструментальний візок для лез, рейок і сегментних інструментів
Трансформатор напруги 18 кВА
Кондиціонер на обох розподільних шафах
Безпека
Необхідне додаткове обладнання для керування двома людьми відповідно до правил запобігання нещасним випадкам
Інструменти

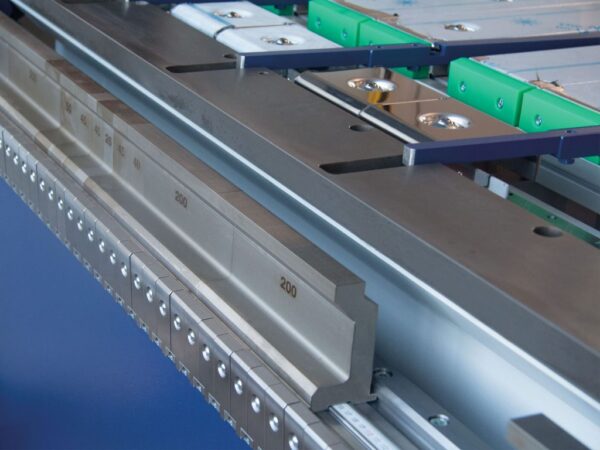

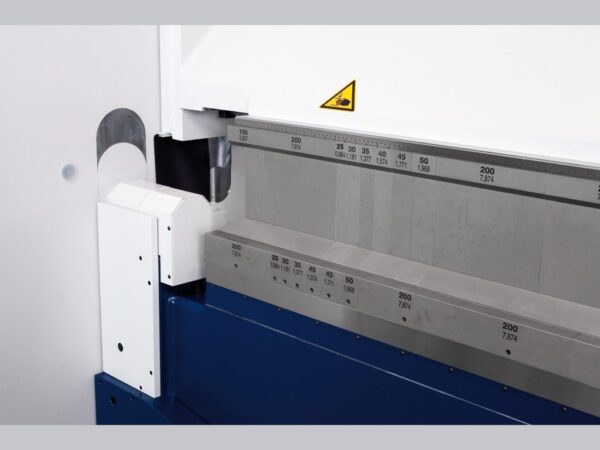

Різноманітні інструменти для затискної балки, відкидної балки та нижньої балки

			притискна балка
тип	потужність	робоча довжина	привід ходового механізму	двигун	швидкість
	[мм]	[мм]	[мм]	[кв]	[мм/с]
3200×4,0	4,00	3240	650	2 x 6,69	100
4000×3,0	3,00	4040	650	2 x 6,69	100

	складна балка
тип	потужність приводу	швидкість		регулювання складної балки	регулювання центру складання
	[кв]	[°/s]		[мм]	[мм]
3200×4,0	2 x 6,69	150		200	80
4000×3,0	2 x 6,69	150		200	80
