Система OW 17 призначена для орбітального TIG-зварювання тонкостінних труб діаметром від 3 мм до 17,2 мм. Аксесуари, а саме затискна касета (clamping cartridge) та затискні вставки (clamping inserts), забезпечують точне, надійне й швидке закріплення труби перед виконанням зварювання. Вони створені для модульної адаптації: одна касета + відповідні вставки під різні діаметри. Касета та вставки замовляються як опція і поставляються окремо від зварювальної головки.

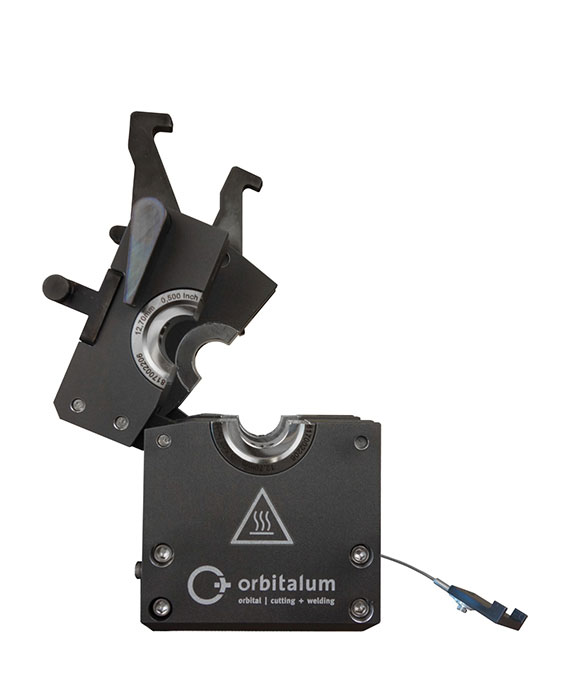

Затискна касета (Clamping Cartridge) для OW 17 Опис
  • Матеріал: нержавіюча сталь.
  • Призначена для використання з головкою OW 17; служить корпусом, в який встановлюються вставки.
  • Оснащена інсерційним шаблоном (insertion gage), що закріплений на касеті та забезпечує точне позиціонування стику труби.
  • В комплекті: 1 × інсерційний шаблон для стандартного застосування; 1 × інсерційний шаблон для COAX-з’єднань; ключі (3⁄32″ та 1⁄16″ шестигранники); пластикова коробка.
Артикул
  • 817 050 010 — Clamping Cartridge for OW 17.
Примітки
  • Вставки під конкретний діаметр труби мають бути замовлені окремо.
  • Касета дозволяє монтаж головки на модульній або inline конструкції, навіть у обмеженому просторі.
  Затискні вставки (Clamping Inserts) для OW 17 Опис
  • Матеріал: нержавіюча сталь.
  • Використовуються лише разом із касетою OW 17.
  • Одна вставка складається з двох половинок (half shells). Для кожної сторони касети потрібно 1 вставка → для повної касети фактично 2 вставки (тобто 4 половинки).
Діаметри труби (Tube-OD)
  • Доступні діаметри (англ. / мм): 3,18 мм (0,125″); 4,76 мм (0,188″); 6,35 мм (0,250″); 7,94 мм (0,313″); 9,53 мм (0,375″); 12,70 мм (0,500″); 14,29 мм (0,563″); 15,88 мм (0,625″)
  • Мет­ричні: 3,00 мм; 4,00 мм; 5,00 мм; 6,00 мм; 8,00 мм; 9,00 мм; 10,00 мм; 11,00 мм; 12,00 мм; 14,00 мм; 15,00 мм; 16,00 мм; 17,20 мм
Примітки
  • Для COAX-з’єднань (коли зварюються дві труби різного діаметра) можливо використовувати дві вставки з різними діаметрами.
  Рекомендації з застосування
  • Оберіть касету: Clamping Cartridge → → відповідно замов­ляйте вставки під кожний діаметр труби.
  • При зміні діаметру труби: достатньо замінити вставки, якщо касета залишається.
  • Особливо важливо: перевірити чи вставка сумісна з касетою OW 17 — саме ці аксесуари рекомендовані виробником.
  • У випадку серійного виробництва або частих змін діаметрів — система з вставками дозволяє зменшити витрати (не потрібно замінювати касету при кожній зміні).
  • Використання інсерційного шаблону забезпечує точне позиціонування і, як наслідок, високу якість зварних з’єднань.
