Система OW 19 — замкнена орбітальна зварювальна головка, призначена для труб із зовнішнім діаметром приблизно від 3 мм до 19,05 мм. Аксесуари до неї включають затискні вставки (clamping inserts) різних типів, які дозволяють точно фіксувати трубу в головці перед зварюванням. У комплект головки вставки не входять — їх потрібно замовляти окремо.

Затискні вставки (Clamping Inserts) для OW 19 Опис
  • Вставки виготовлені нержавіючої сталі.
  • Один комплект вставок складається з 6 частин (3 вставки на одну сторону затиску).
  • Доступні два типи:

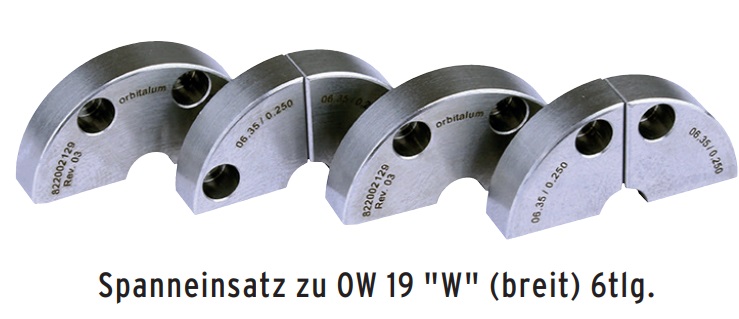

    • Тип "W" (Wide / широкий) — для стандартних монтажних умов.

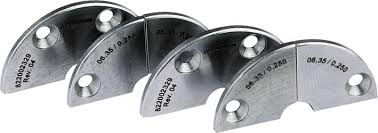

    • Тип "S" (Small / вузький) — для простору з обмеженою довжиною/доступом.
Діапазон зовнішніх діаметрів труби (Tube OD) Нижче — приклади діаметрів та коди вставок (суміжна таблиця):
Tube OD Код типу “W” Код типу “S”
3,00 мм (0,118″) 822 002 120 822 002 320
3,18 мм (0,125″) 822 002 122 822 002 322
4,00 мм (0,157″) 822 002 124 822 002 324
6,35 мм (0,250″) 822 002 129 822 002 329
8,00 мм (0,315″) 822 002 133 822 002 333
12,70 мм (0,500″) 822 002 145 822 002 345
15,88 мм (0,625″) 822 002 157 822 002 357
19,05 мм (0,750″) 822 002 166 822 002 366
(Це лише вибірка; наявні також проміжні розміри.) Призначення
  • Тип “W” → коли простір дозволяє стандартну касету/вставку, і не потрібна максимальна компактність.
  • Тип “S” → коли монтаж дуже обмежений, потрібна вузька вставка для фіксації труби в головці з маленькою довжиною затиску.
  • Заміна вставок дозволяє адаптувати головку до різних діаметрів труб без заміни всієї системи затиску.
