Аксесуари для орбітальних зварювальних головок серій ORBIWELD S і ORBIWELD — це набір спеціальних компонентів, які дозволяють адаптувати зварювальні головки до особливих конфігурацій (фітинги, коліна, Т-подібні з’єднання), забезпечити надійне затискання труб, а також оптимізувати положення вольфрамового електрода. Використання цих аксесуарів підвищує універсальність системи, спрощує підготовку до зварювання і гарантує якість швів навіть в нестандартних монтажних умовах.

Основні групи аксесуарів, які розглянемо нижче:

  1. Електродні адаптери
  2. Вставки для зварювання колін (elbow)
  3. T-piece (Т-подібні) вставки
  4. Затискні вставки (clamping inserts) для ORBIWELD / ORBIWELD S

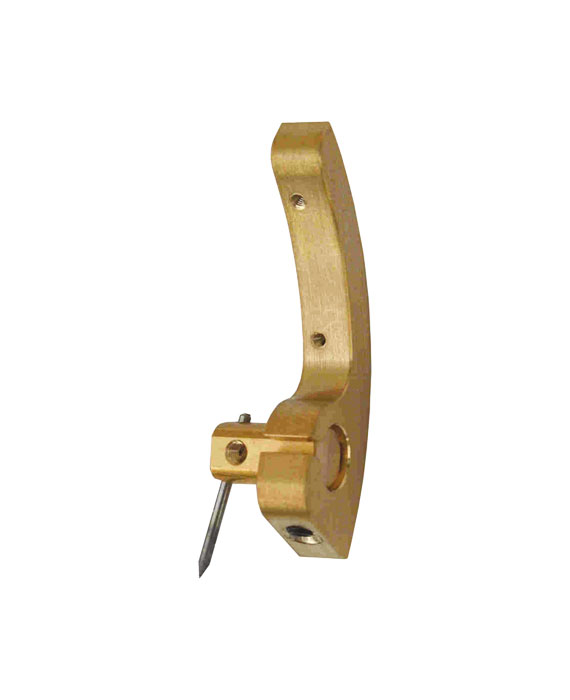

  1. Електродні адаптери (Electrode Adapters)
Опис
  • Міцні латунні адаптери, які дозволяють змінювати кут розташування вольфрамового електрода щодо головки зварювання.
  • У комплекті є “базова частина” та окремі модулярні “руки”-розширення (extension arms) під різні кути: 15°/90°, 45°/90°, 30°/90°, і т. д.
  • Адаптери доступні як в наборах (complete set), так і як індивідуальні частини.
Призначення
  • Дають змогу змінити напрям електрода для роботи з важкодоступними зонами, приміром, при зварюванні фітингів, колін, Т-подібних вузлів.
  • Забезпечують точне позиціонування електрода без необхідності модифікувати саму головку.

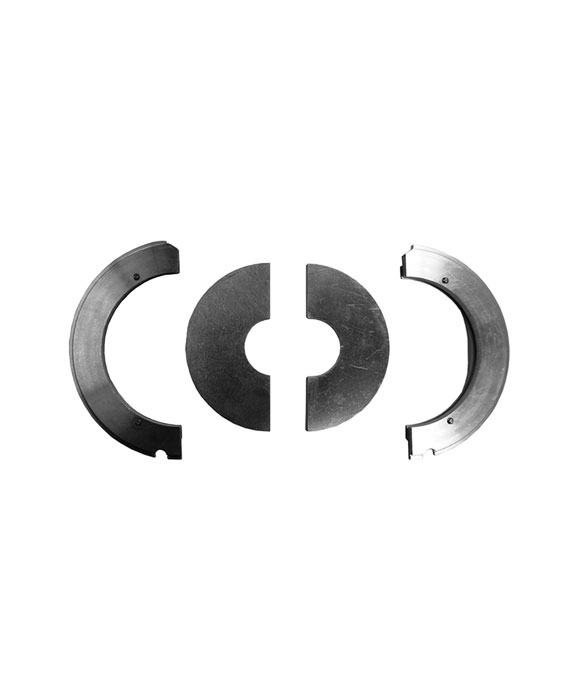

  1. Вставки для зварювання колін (Inserts for Elbow Welding)
Опис
  • Комплект вставок, спеціально призначених для зварювання стандартних колін (elbows), коли немає прямої ділянки труби для фіксації.
  • Складаються з 2 базових ретейнерів (retainers) — незалежних від діаметра труби — та 2 покривних частин (covers), підібраних під конкретний діаметр труб.
  • Покривні половини можуть повертатись так, щоб “вихід” коліна міг бути під необхідним кутом від головки.
  • Зауваження: ці вставки не забезпечують механічний затиск труби — коліно має бути зафіксоване прихваткою перед зварюванням.
Призначення
  • Використовуються для зварювання колін («elbow») без прямого відрізка труби — коли фіксація проводиться “на місці” через прихватки.
  • Забезпечують газовий захист зони шва навколо коліна під час зварювання.

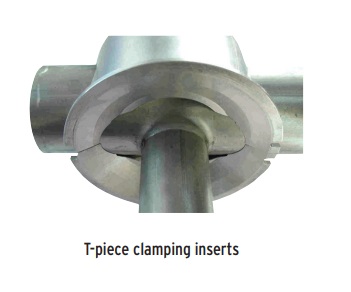

  1. T-Piece вставки (T-Piece Clamping Inserts)
Опис
  • Спеціальні вставки для зварювання труб у “Т-формі” (T-piece), коли потрібно одночасно фіксувати три гілки.
  • Ці вставки розроблені так, щоб надійно утримувати обидва відводи та основну трубу під час зварювання.
  • Вони точно підходять до ORBIWELD (S) головок, підтримуючи компактні та складні конфігурації збірки.
Призначення
  • Забезпечують стабільне й точне затискання при зварюванні Т-подібних вузлів, де потрібно одночасно фіксувати три труби.
  • Мінімізують люфт та забезпечують геометричну стабільність під час зварювання.

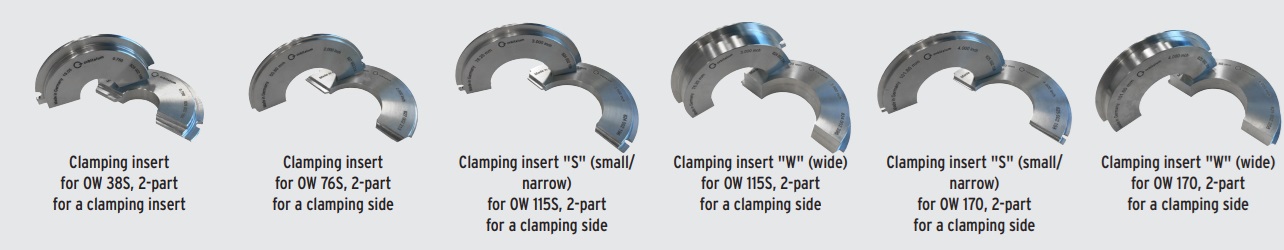

  1. Затискні вставки (Clamping Inserts) для ORBIWELD S та ORBIWELD
Опис
  • Виготовлені з алюмінію для зменшення ваги, з одночасною міцністю.
  • Один набір вставок містить 2 частини на одну сторону затискання (half-shells).
  • Для повної фіксації однієї труби потрібно 2 вставки (тобто 4 половинки).
  • Для деяких моделей (наприклад, OW 115 / OW 115S / OW 170) користувач може вибирати між “широкими (W)” або “вузькими (S)” вставками, або комбінувати їх за потребою.
Призначення
  • Затискні вставки — це основні компоненти для фіксації труби в касеті (clamping cartridge) головки.
  • Алюмінієвий матеріал знижує термальне навантаження, водночас забезпечуючи надійний захват.
  • Можливість комбінування “W” і “S” вставок дає гнучкість при роботі з різними діаметрами труб та різними геометріями монтажу.
