Аксесуари для головки TX 38P від Orbitalum — це компоненти, які забезпечують надійне центрування, фіксацію та підтримку електрода під час орбітального TIG-зварювання труб до трубної решітки (tube-to-tube sheet). Ці деталі потрібні для правильної роботи, стабільності зварювання та довговічності системи.
Зокрема, до основних аксесуарів належать:

  1. Затискні сегменти (“clamping segments”)
  2. Монтажна оправка (“mounting mandrel”)
  3. Пружинні гільзи (“spring sleeves”)
  4. Тримач електрода (“tungsten support” / electrode support)

Ці компоненти замовляються окремо (не входять у базову комплектацію TX 38P).

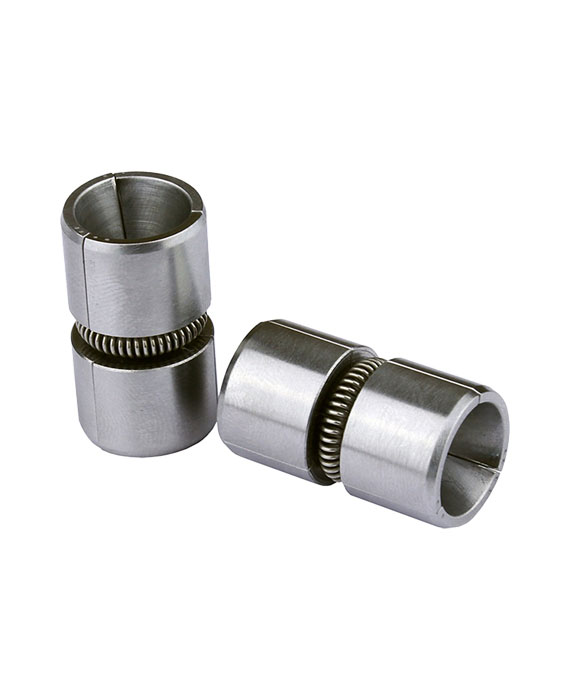

  1. Затискні сегменти (Clamping Segments) TX 38P
Опис
  • Призначені для використання з “arbor” (монтажним елементом) типу B.
  • Одна “пара” сегментів (тобто 2 сегменти) складає один комплект для певного діапазону внутрішнього діаметру труби (pipe ID).
  • Доступні кілька типів / розмірів сегментів в залежності від діаметру труб, наприклад: тип B1 (13,8–16,8 мм), B2 (16,6–19,6 мм), B3 (19,4–22,4 мм), B4 (22,2–25,2 мм), B5 (25–28 мм) тощо.
Призначення
  • Фіксація та центрування труби в головці TX 38P перед зварюванням — забезпечують механічну стабільність, що критично для якісних з’єднань.
  • Модульність: за рахунок сегментів різних розмірів можна адаптувати головку до різних діаметрів труб, не змінюючи всю оправку.

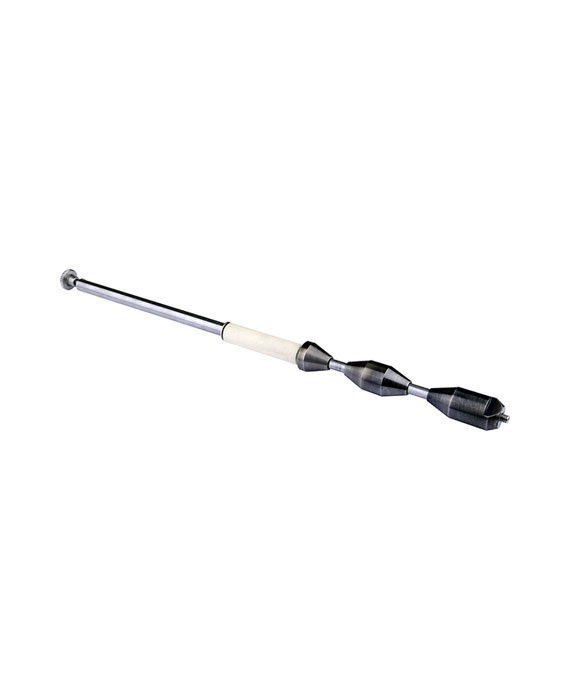

  1. Монтажна оправка (Mounting Mandrel)
Опис
  • Монтажна оправка (arbor / mandrel) — базовий елемент, на який встановлюються затискні сегменти і пружинні гільзи.
  • Виконує функцію центрування всього вузла зварювання відносно осі труби-трубна решітка.
  • Має ізоляційну втулку (insulation sleeve) та конус для затискання (clamping cone) — для безпечного і надійного контакту.
Призначення
  • Забезпечує правильне та стабільне позиціонування всіх фіксуючих елементів (сегментів, гільз) під час зварювання.
  • Гнучке рішення: дозволяє використовувати один “arbor” з різними комплектами сегментів, що підходять під різні діаметри труб.

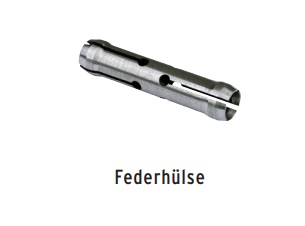

  1. Пружинні гільзи (Spring Sleeves) TX 38P
Опис
  • Гільзи виготовлені для TX 38P, підходять до “арборів” типу A.
  • Існують кілька типорозмірів гільз, які відповідають різним внутрішнім діаметрам труб (pipe ID):
    • Тип A1: 10,0 – 11,3 мм
    • Тип A2: 11,0 – 12,7 мм
    • Тип A3: 12,5 – 14,0 мм
  • Код та вага гільз: наприклад, гільза A1 — код 830 020 022, вага близько 0,030 кг.
Призначення
  • Гільзи слугують для прецизійного центрування арбору всередині труби: пружинний механізм компенсує невеликі відхилення.
  • Забезпечують жорстку, але еластичну фіксацію, що важливо для формування стабільного з’єднання без надмірного механічного навантаження.

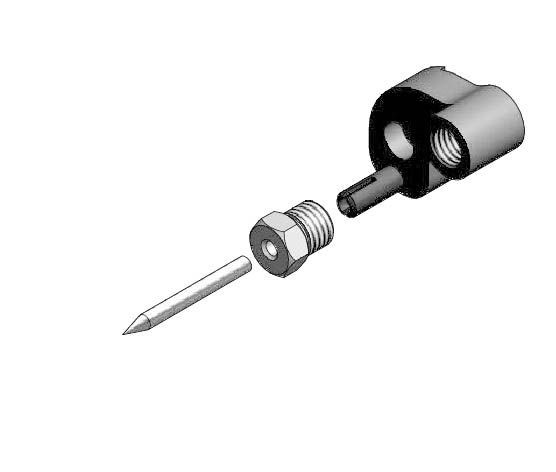

  1. Тримач електрода (Tungsten Support / Electrode Support) TX 38P
Опис
  • Це спеціальний тримач для вольфрамового електрода, сумісний з головкою TX 38P.
  • Версія: повний комплект, для електрода 2,4 мм.
  • Артикул: 830 013 010 для тримача 2,4 мм.
Призначення
  • Забезпечує стабільне механічне положення електрода під час зварювання.
  • Попереджає нерівномірне зношення електрода або його зісковзування, що може погіршити якість дуги та зварного шва.
  • Важливий для точного налаштування, особливо при роботі з тонкостінними трубами, де позиціонування електрода є критичним.
  Рекомендації щодо вибору та використання
  • Завжди вибирайте сегменти, які точно відповідають внутрішньому діаметру труб, з якими будете працювати — це гарантує правильне центрування та фіксацію.
  • Пружинні гільзи (spring sleeves) також повинні підбиратися під діаметр труби: не підходящий розмір може призвести до люфтів або надмірного стиснення.
  • Тримач електрода вибирайте відповідно до діаметра вольфрамового електрода — найчастіше це 2,4 мм для TX 38P, але перевірте специфікацію.
  • Для серійного виробництва або частих змін труб: забезпечте запас сегментів і гільз під різні розміри, щоб швидко переобладнувати головку.
  • Після заміни сегментів або гільз рекомендується провести перевірку центрування перед початком зварювання, щоб уникнути дефектів шва.
