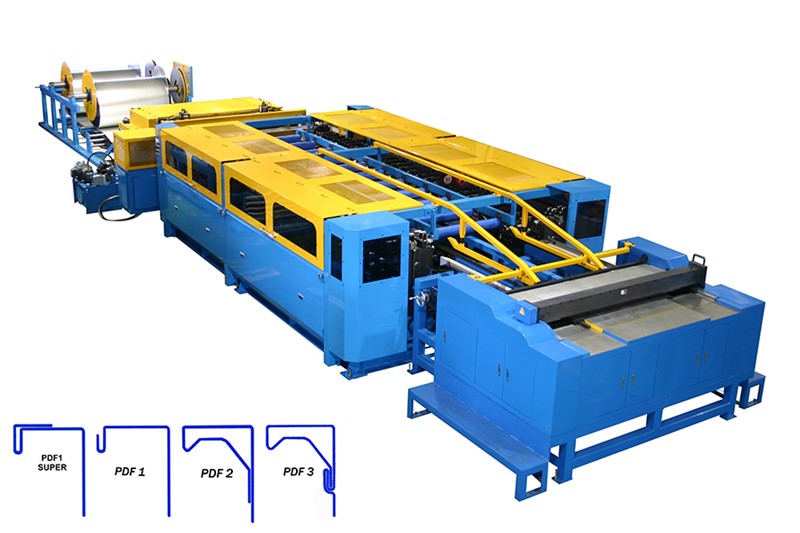

Wammes Fully Automated Machine System — це повністю автоматизована високотехнологічна лінія, спеціально розроблена для масштабного виробництва прямокутних повітропроводів з інтегрованим профільованим фланцем PDF. Система призначена для забезпечення максимально можливої герметичності (до класу D) та швидкості виробництва з мінімальною участю оператора. Вона виконує всі етапи: від подачі рулону, формування ребер жорсткості та фланця до різання та згинання заготовки.

Особливості та переваги
  • Повна Автоматизація: Мінімізація втручання оператора для підвищення швидкості та точності виробництва.
  • Інтегрований Фланець PDF: Спеціалізоване рішення для формування фланця безпосередньо на заготовці, що забезпечує міцність та високу герметичність.
  • Найвищий Клас Герметичності: Система PDF 3 дозволяє досягати класу герметичності "D" (найвищий згідно зі стандартами).
  • Універсальність Форм: Здатність виробляти повітропроводи у форматі повністю обгорнутих (Full Box), U-, L- та I-секцій.
  • Висока Швидкість: Призначена для великих обсягів. Для прикладу: лінія виробляє секцію 500 мм×500 мм за 1–1,5 хв.
  • Система Роликів: Можливість використання нової системи блокування роликів (NEW rolls locking system) для швидкої зміни профілю.
Стандартне оснащення

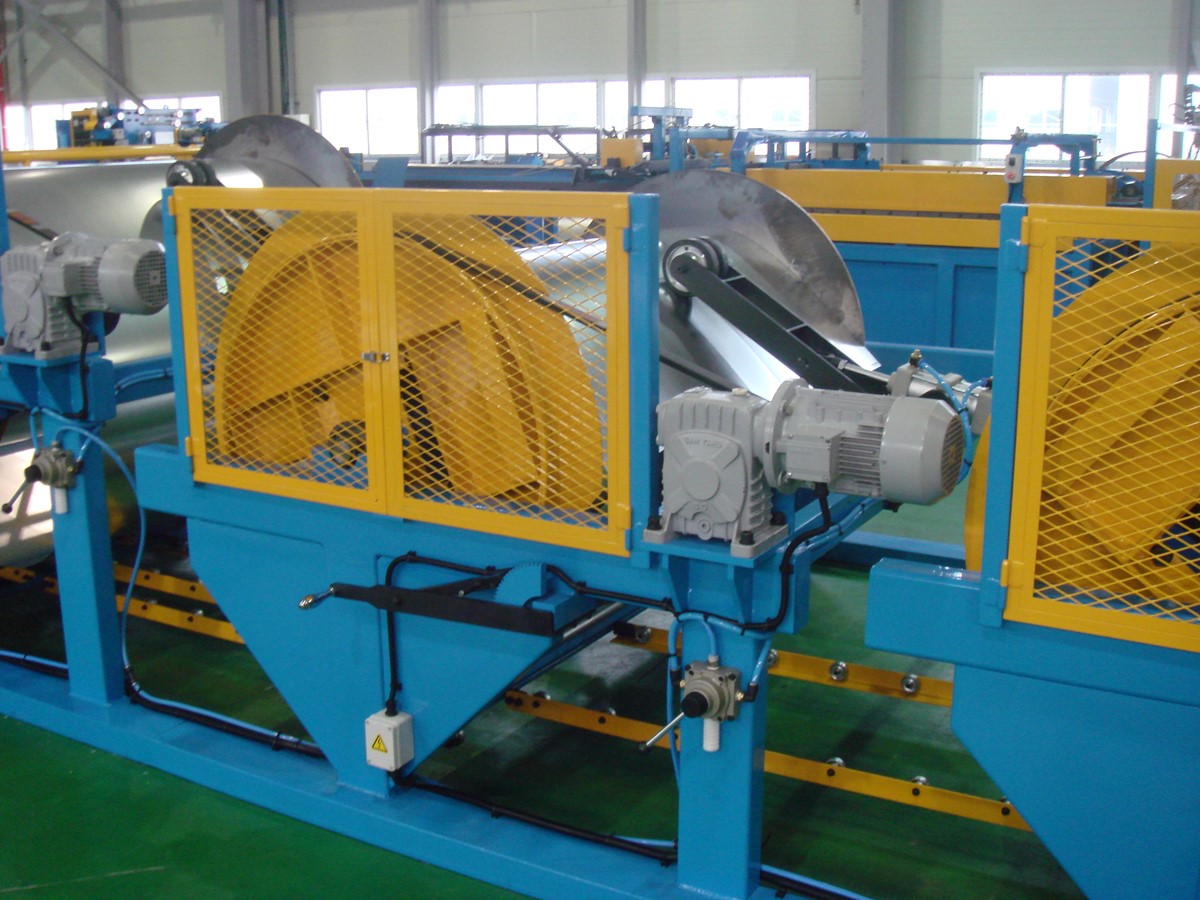

  • Розмотування та Вирівнювання: Автоматизований декойлер (на 5000 кг) та блок вирівнювання.
  • Формування Ребер Жорсткості: Вбудований блок профілювання для зміцнення заготовки.

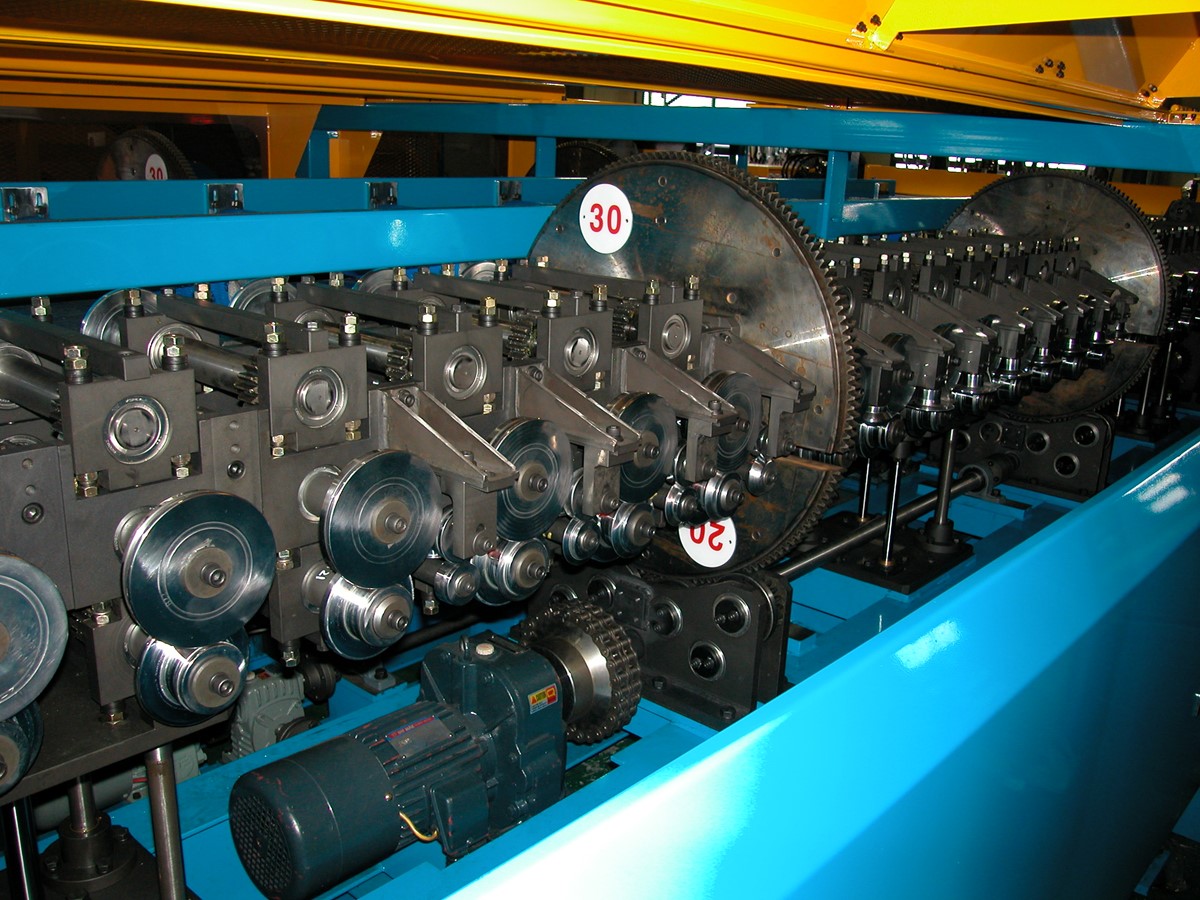

  • Модуль Формування Фланця: Багатостанційний профілюючий блок для інтегрованого фланця PDF 20 мм або PDF 30 мм (залежно від замовлення), що може містити 14−27 формуючих станцій.
  • Різання: Високоточна гідравлічна ріжуча установка.

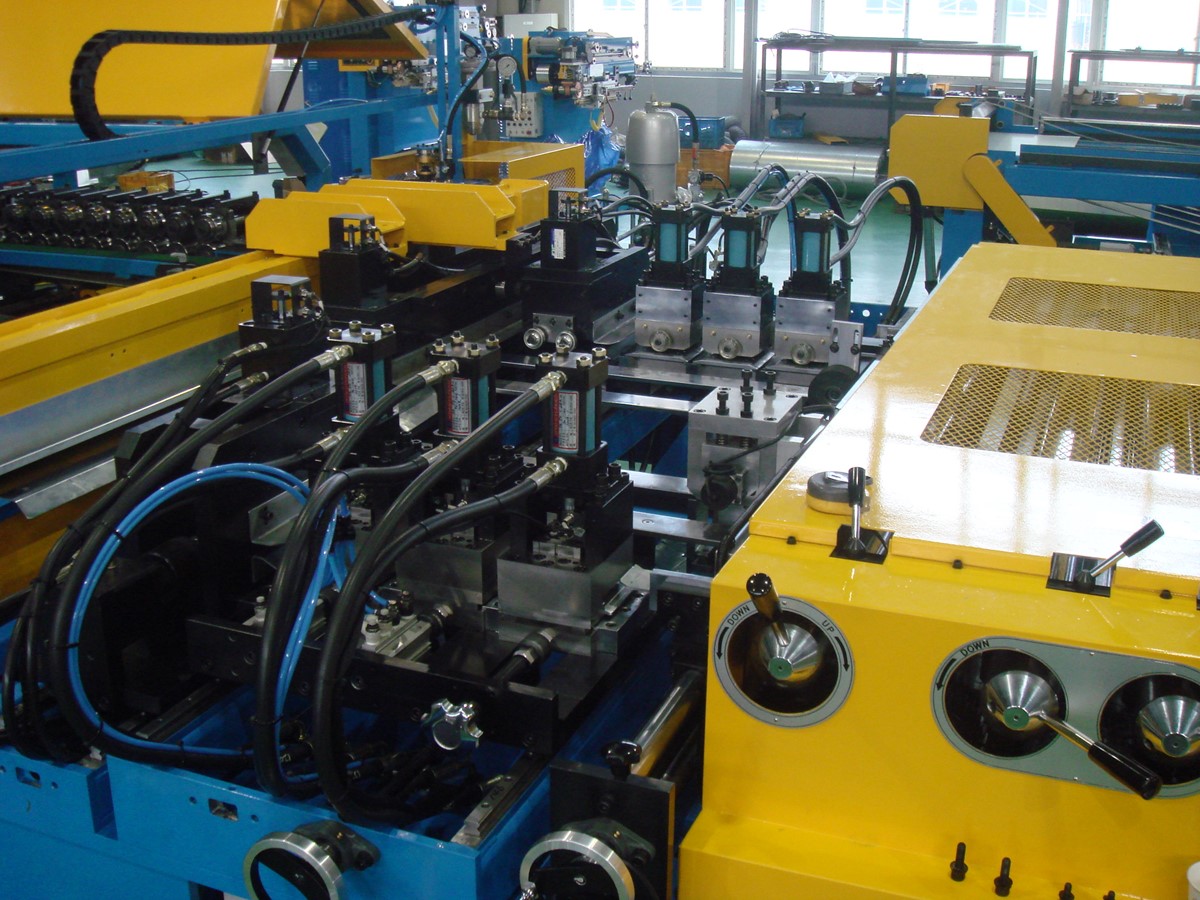

  • Пробивання: Станція для пробивання отворів (наприклад, для зміцнюючих брусків).
  • Керування: Промисловий контролер та сенсорний екран для повного керування виробничим процесом та чергою замовлень.
  • Фальцевий Замок: Секція формування фальцевого замка Pittsburgh та автоматичне ущільнення шва (опціонально).
  • Згинальний Модуль: Автоматичний гідравлічний згинальний модуль для формування кінцевого профілю.
  Опції
  • Герметизація Шва: Опція Sealant injection для ін'єкційного введення герметика в фальцевий замок Pittsburgh, що забезпечує максимальну герметичність.
  • Спеціальний Фланець: Конфігурація під фланець PDF 3 для класу герметичності "D".
  • Додаткове Пробивання: Отвори для зміцнюючих брусків (Holepunches for stiffening bars).
  Технічні характеристики
Параметр Значення
Матеріал Оцинкована сталь
Товщина матеріалу (Діапазон) 0,6–1,2 мм
Ширина рулону (Макс.) 1500 мм
Вага рулону (Макс.) 5000 кг
Типи повітропроводів Full Box, U, L, I-piece
Висота фланця PDF 20 мм (0,6 – 0,8мм товщина матеріалу) та 30 мм (0,9 – 1,2 мм товщина матеріалу)  (залежно від конфігурації)
Клас герметичності (Макс.) Клас D (зі спеціальною конфігурацією PDF 3)
Кількість формуючих станцій 14–27 (залежно від типу фланця)
Профілювання Інтегрований фланець PDF, фальцевий замок Pittsburgh
