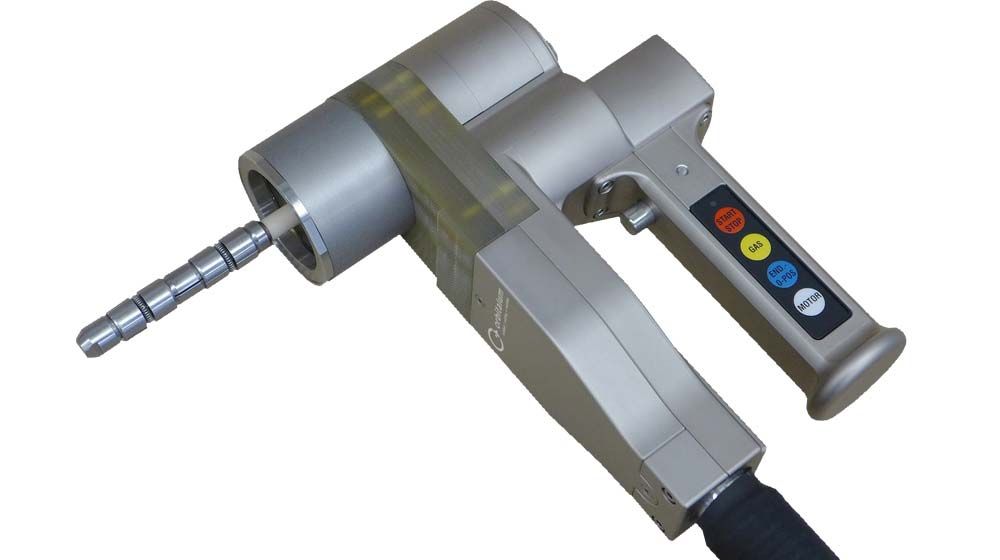

Orbitalum TX 38P — це компактна, зручна в обслуговуванні орбітальна зварювальна головка для автоматизованого TIG-зварювання з’єднань “труба-трубна решітка” (Tube-to-tube-sheet). Вона спеціально розроблена для точного та високопродуктивного зварювання теплообмінних труб (наприклад, для тисяч з’єднань охолоджувальних труб). Головка вирізняється пневматичним затисканням, рідинним охолодженням та сумісністю з різними типами виступу труб.

Особливості та Переваги

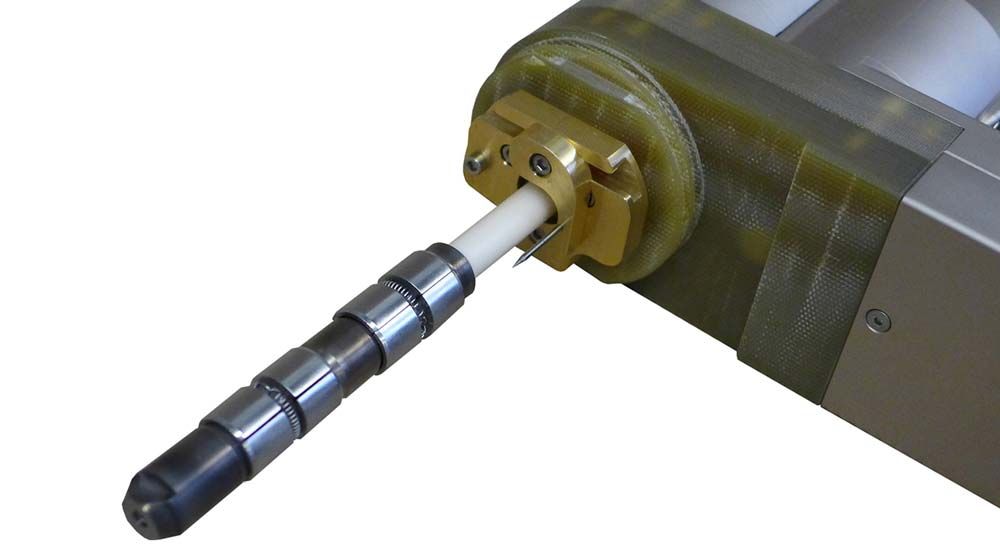

  • Пневматичне Затискання та Центрування (Pneumatic Clamping): Забезпечує точне центрування та самопідтримку головки на трубній решітці за допомогою стабільних конструкцій оправок (arbors) та затискних сегментів.
    • Діапазон внутрішнього діаметра труб (ID) для центрування: 13.8−37 мм.
  • Рідинне Охолодження та Надійна Передача Струму: Корпус головки рідинно-охолоджуваний. Передача зварювального струму відбувається через рідинно-охолоджуваний ковзний контакт (sliding contact), що виключає використання поворотних передач і запобігає витокам.

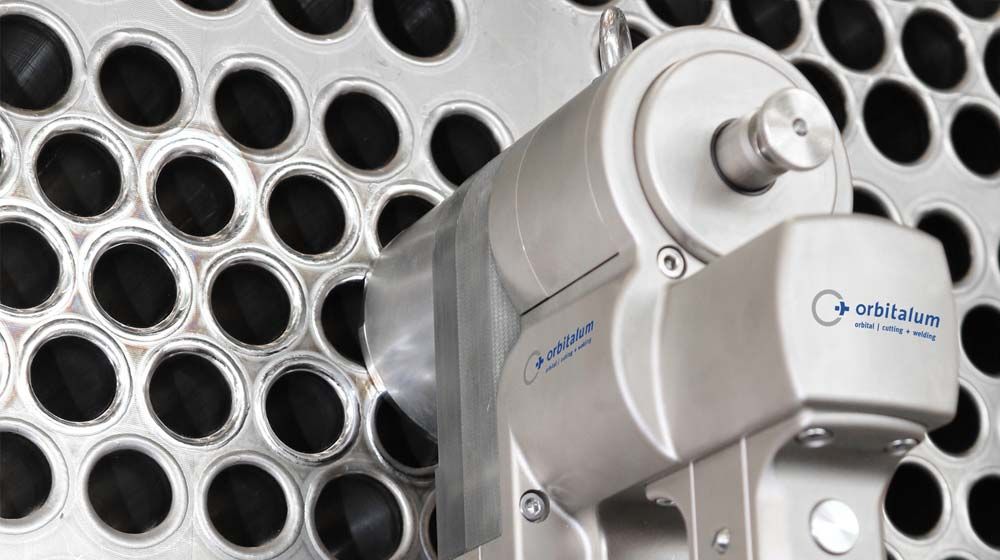

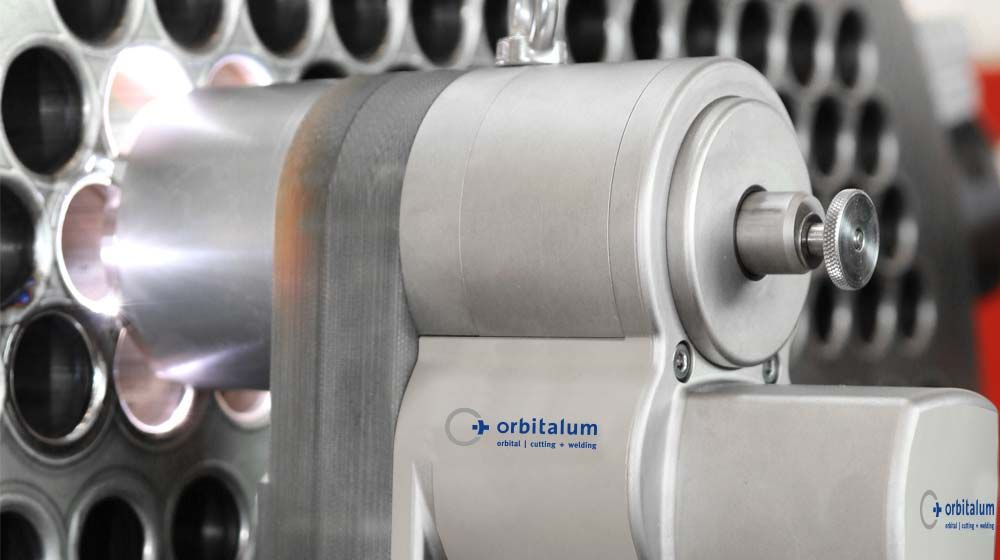

  • Зварювання в Будь-якій Позиції: Забезпечує точну роботу у будь-якому положенні, що гарантує високу якість результатів на горизонтальних або вертикальних трубних решітках.
  • Універсальність Труб: Можливість використання для труб, що знаходяться врівень (flush), трохи зміщені (slightly offset) або виступаючі (protruding).
  • Керування та Точність:

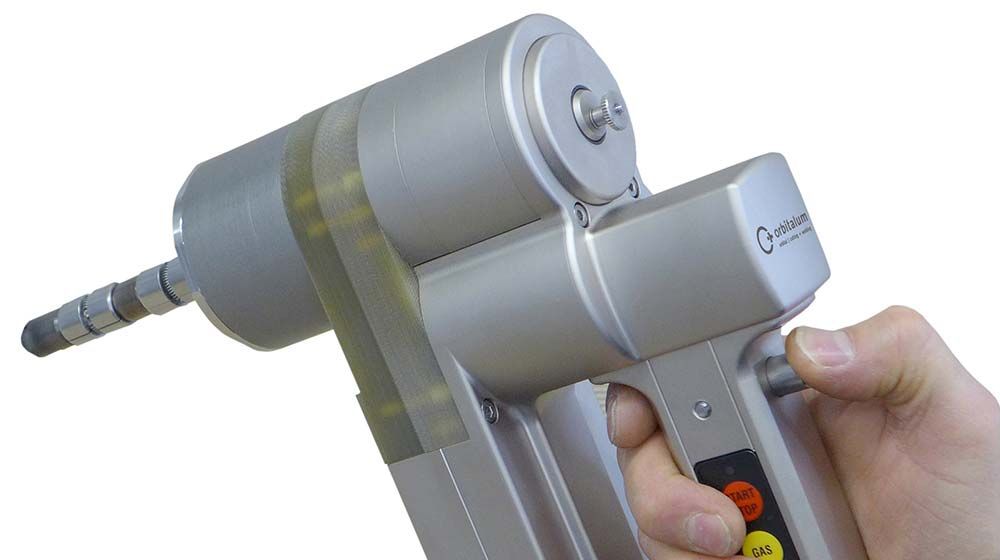

    • Керування однією рукою: Інтегрована панель керування (remote control) усуває потребу у зовнішньому пульті.

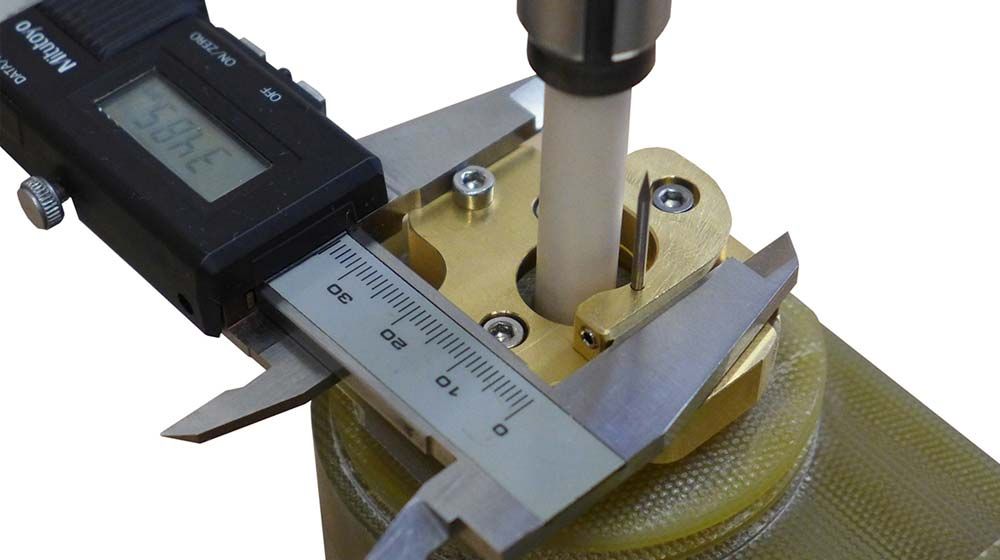

    • Швидке Налаштування Електрода: Вбудована експрес-настройка положення електрода до діаметра труби.
    • Кінцевий Вимикач: Наявність кінцевого вимикача для положення електрода, що дозволяє вільно вибирати стартову позицію.
  • Надійний Привід: Міцний, тахометрово-регульований приводний двигун 24 В з редукторами. Можливе постійне або імпульсне обертання ротора (режим CONT/STEP).
  • Сумісність: Головка повністю сумісна з усіма джерелами живлення Orbitalum і автоматично ними розпізнається.
  Стандартне Оснащення
  • Орбітальна зварювальна головка TX 38P (Код 830 000 005).
  • Високогнучкий шланговий пакет довжиною 7.5 м зі зняттям напруги.
  • Інтегрований пульт дистанційного керування (функціональні клавіші: START/STOP, ON/OFF газ, обертання ротора, наближення до кінцевої/домашньої позиції, пневматика оправки).
  • Транспортувальний кейс.
  • Набір інструментів.
  • Комплект інструкцій з експлуатації та перелік запасних частин.
  Опції
  • Витратні матеріали/Комплектуючі (Обов'язкові для замовлення окремо):

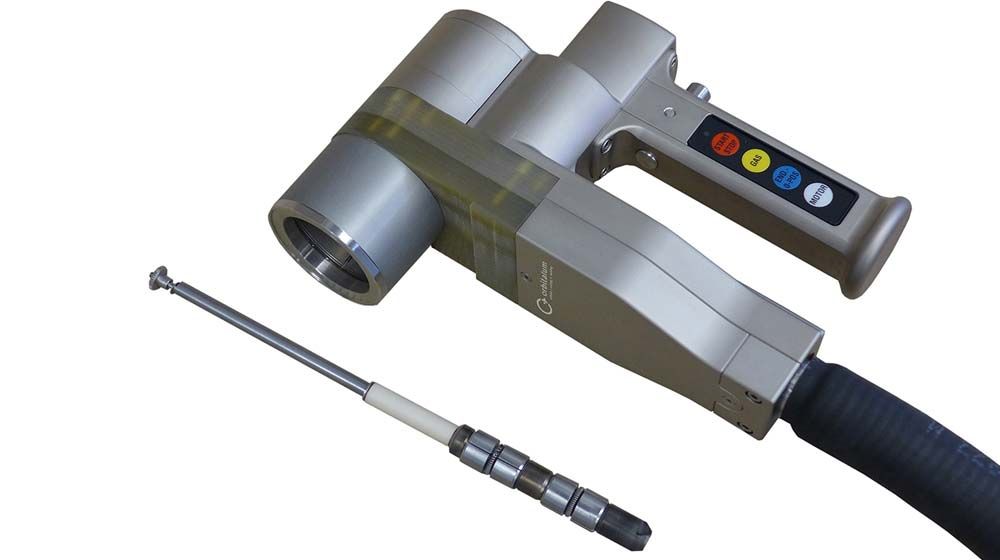

    • Оправки (Arbors)
    • Пружинні втулки (Spring sleeves)
    • Затискні сегменти (Clamping segments)
    • Тримач електрода (Electrode support)
  • Додаткові Опції:
    • Балансувальні пружини (Balancer springs).
    • Подовження шлангового пакета (5 м/10 м/15 м) (можливе подовження до 20.0 м).
    • Подвійний редуктор тиску.
    • Електроди WS2, шліфувальні машинки для електродів ESG.
    • Заземлюючий кабель (Ground cable).
  Технічні Характеристики
Параметр Значення
Код Продукту 830 000 005
Діапазон Зовнішнього Діаметра Труб (OD) 10−40 мм
Макс. Зварювальний Струм (DC) 150 А
Макс. Швидкість Обертання 10 об/хв
Діаметр Електрода 1.6 мм (опціонально 2.4 мм)
Робочий Тиск Пневматики 5−7 бар
Витрата Газу 5−20 л/хв
Довжина Шлангового Пакету 7.5 м
Вага (з шланговим пакетом) 7.5 кг
Тиск Води (макс.) 2.5 бар

OW_pds_TX 38P_ENG
