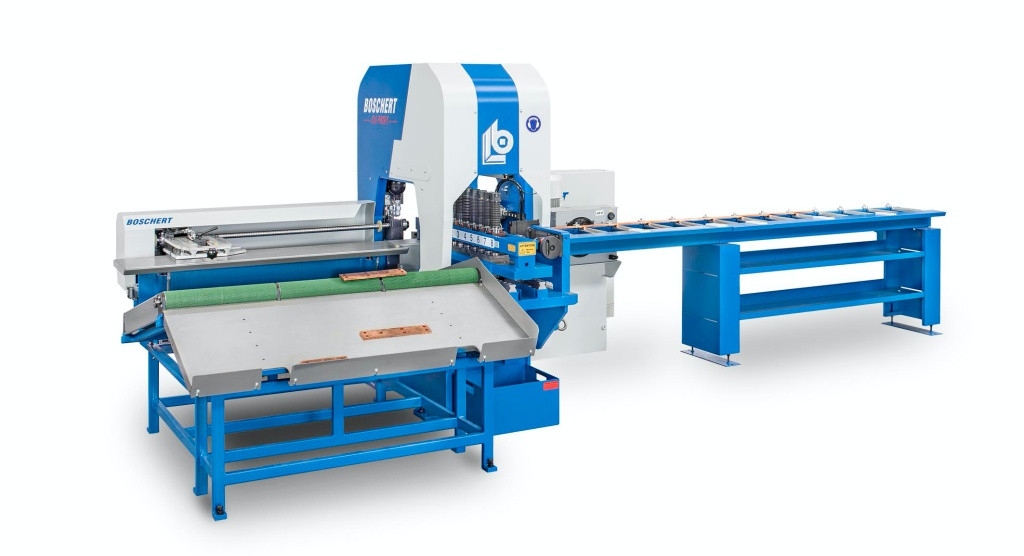

Координатно-пробивний прес для мідних шин Boschert CU Profi

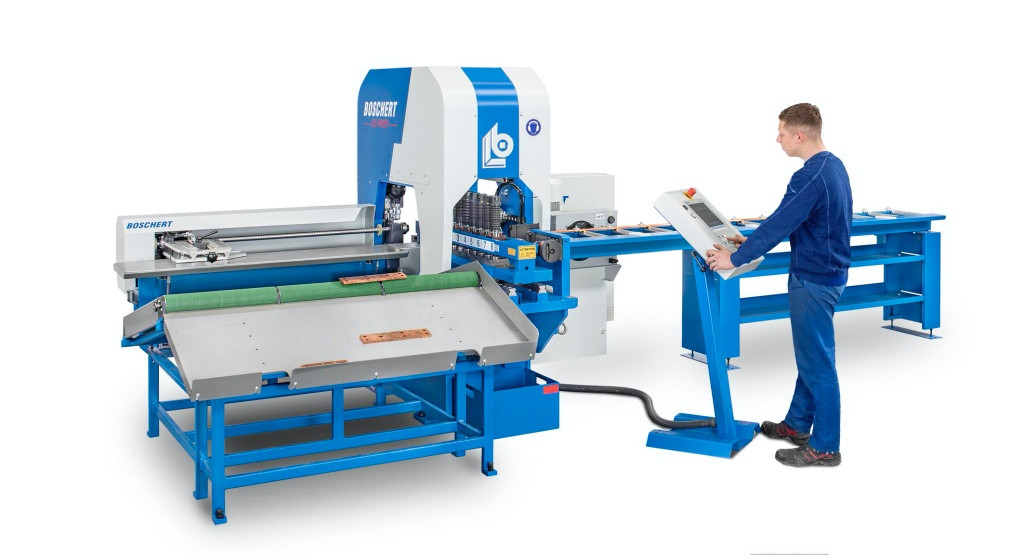

Координатно-пробивний прес для мідних шин Boschert CU Profi - Зображення 2

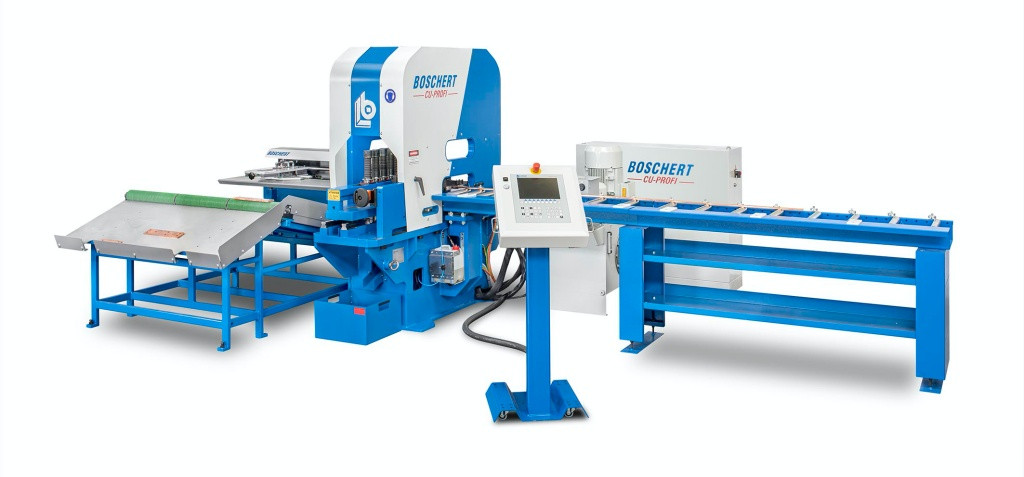

Координатно-пробивний прес для мідних шин Boschert CU Profi - Зображення 3

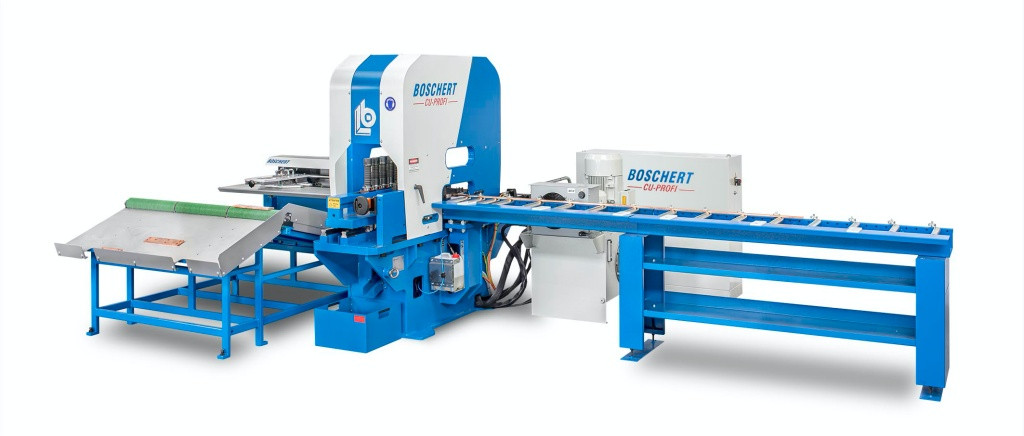

Координатно-пробивний прес для мідних шин Boschert CU Profi - Зображення 4

Координатно-пробивний прес для мідних шин Boschert CU Profi - Зображення 5

Координатно-пробивний прес для мідних шин Boschert CU Profi - Зображення 6

Координатно-пробивний прес для мідних шин Boschert CU Profi

Вирубка Координатно-пробивні преси Бренд Boschert

Запит Товару

Технічний спеціаліст

Boschert CU Profi — промислова машина спеціального призначення для високоякісної, безвідхідної та швидкої обробки шин і смуг із міді, алюмінію та сталі. CU Profi — це компактна, але потужна система з автоматичною подачею, яка призначена для робіт із заготовками довжиною до 4 000 мм (опція — 6 000 мм), шириною 15–200 мм та товщиною 3–15 мм (опційно до 20 мм). Машина використовує набір до 8 інструментів у стандартній конфігурації (включно з відсікаючою/роздільною станцією 60 × 8 мм) й оптимізована під мінімізацію деформацій і втрат матеріалу при обробці шини, яку затискають спереду й ззаду головки.

Особливості та переваги

Призначення під шини: подача та затиск з обох сторін забезпечують плоску й прямолінійну деталь без скручувань і вигинів — критично для шини з мідного/алюмінієвого профілю.
Компактна, але продуктивна конфігурація: стандартно 8 інструментальних станцій (можливе 9-е виконання), що дозволяє виконувати весь набір операцій — пробивання, відсіювання/відріз, маркування, нарізування різі — без частих переналадок.
Велика швидкість подачі та циклова потужність: максимальна швидкість осі до 100 м/хв та до 100 уд/хв (для типового режиму: 3 мм міді з кроком 0,5 мм) дають високу продуктивність при серійному виробництві.
Технологічна надійність: гідравлічний привід і блок потужністю 11 кВт, стандартний електричний підключення 25 кВт, великий бак гідравлічного масла 160 л — все це розраховано на інтенсивну експлуатацію в цеху.
Інтуїтивне управління: кольоровий 10,5″ TFT-дисплей з графічним/конверсійним ПЗ, USB/LAN та можливістю віддаленого супроводу; у панелі — дві кнопки «обома руками» (dual palm buttons), кнопка «позиція для зміни інструмента» та аварійне відключення.

Стандартне оснащення

Міцна суцільнозварна рама зі змінними затисками (1–3 змінні притиска залежно від ширини шини).
8 інструментальних станцій (базово) з можливістю додати 9-ту станцію; у комплекті — відсікаюча (розділювальна) станція 60 × 8 мм.
Пуансон/матриця та система кріплення інструментів (сумісність зі спеціальними системами інструментів, зазначених виробником).
Кольоровий 10,5″ TFT-контролер із графічним і «конверсійним» інтерфейсом (прямий імпорт/підготовка програм), USB і LAN для обміну файлами та дистанційного доступу.
Вивантажувальний стіл/лоток для готових деталей — автоматичне витягування оброблених елементів без проміжної ручної операції.

Опції та додаткові модулі

Завантажувач із пневматичними присосками (suction loader) — автоматична подача для серійної роботи (варіанти 4 мм або 6 мм присоски).
Ланцюговий завантажувач (chain loader) — альтернатива для безперервного входу шини (особливо при довгих серіях).
Push-Pull (режим нульових відходів) — дозволяє працювати з попередньо порізаними відрізками, зводячи відходи до мінімуму.
Маркувальний блок — апарат для нанесення ідентифікації/штампів на оброблені елементи.
Модуль нарізування різьб (tapping unit) — робота з різьбленням (опція, машина підтримує tapping-модулі).
Додаткові станції / інструментальні касети — під замовлення (розширює набір інструментів для великої номенклатури виробів).

Технічні характеристики

Показник	Значення
Робоча довжина заготовки	4 000 мм (опція 6 000 мм).
Робоча ширина	15–200 мм.
Товщина матеріалу	3–15 мм (опційно 20 мм).
Пробивна сила	1 × 400 kN (≈ 40 т).
Максимальна швидкість осі	100 м/хв.
Частота ходів (макс.)	100 уд/хв.
Кількість інструментальних станцій	8 (опц. 9).
Макс. кількість інструментів	8 (9).
Макс. діаметр інструмента	31,7 мм.
Точність позиціювання	±0,10 мм; повторюваність ±0,05 мм.
Габарити місця під установку	довжина 7 000 мм (опція 9 000 мм), ширина 3 000 мм, висота 2 100 мм.
Маса	4 000 кг.
Електроживлення	25 кВт
Гідродвигун	11 кВт.
Пневматичне підключення	мін. 4 bar.
Об’єм гідравлічної оливи	160 л.
