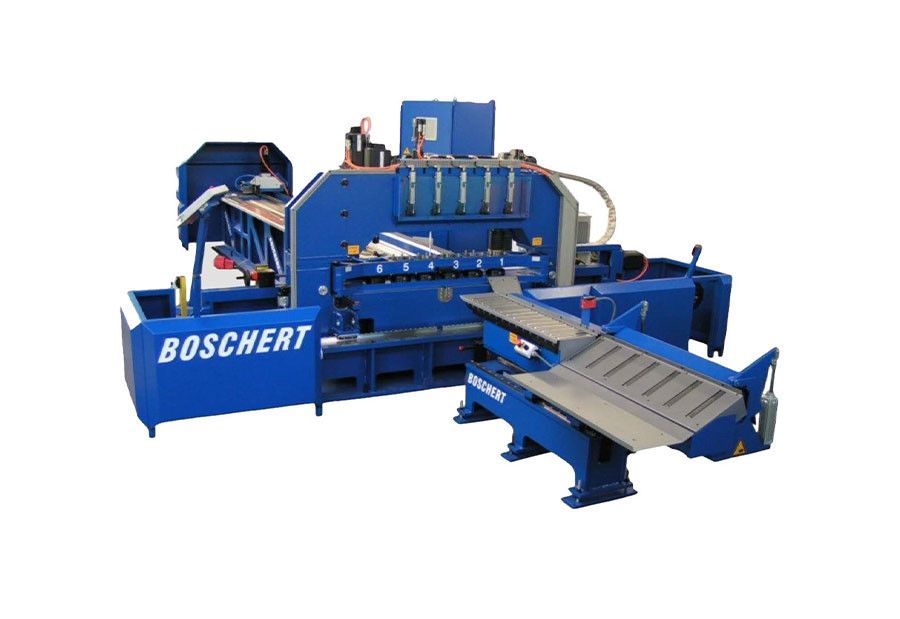

Boschert CU WK II — спеціалізований координатно-пробивний комплекс для високоефективної обробки мідних шин/тискових стрічок (busbar / copper bar). Машина розроблена як конфігурована платформа під індивідуальні вимоги замовника: різні довжини подачі, кількість і типи інструментів, автоматичні системи завантаження та сортування. CU WK II дозволяє безвідходно різати й пробивати шини шириною від десятків до сотень міліметрів, робити контури, відрізи, різьбонарізні операції та маркування — усе в одному пропрацьованому циклі.

Особливості та переваги
  • Спеціально для мідних шин (busbar). Машина сконструйована з урахуванням фізики мідного матеріалу: подача і затиск з двох сторін, мінімальні деформації при обробці та низькі відходи.
  • Модульна конфігурація інструментів. Базово CU WK II пропонується з 5 (опц. 6) робочими станціями; дві станції можна обладнати мультиінструментами, що дає можливість мати до 25 (31) одиночних інструментів у залежності від конфігурації — велика місткість для серій з різноманітними отворами.
  • Комбінований набір приводів/головок для різних задач. Можливе поєднання станцій з різною силою: у типових комплектаціях CU WK II виробник вказує комбінацію електро-/гідросил: 2 × 400 кН + 3 × 280 кН (залежить від конкретного виконання). Це дає одночасну присутність потужних і швидких вузлів для важких операцій та для високочастотної висічки.
  • Вбудована пересувна стрічка/відвід деталей та сортування. Готові вироби витягуються на стол-вивантажувач; є опції сортування по лотках і автоматичного видалення відрізків. Це зменшує участь оператора і підвищує ефективність виробничого циклу.
  • Автоматичні системи завантаження. Підтримуються два види завантажувачів: пневматичні присоски (suction loader) або ланцюговий завантажувач (chain loader); також є режим Push-Pull для роботи з попередньо порізаними заготівками і досягнення нульових відходів.
  • Управління та інтеграція. Сенсорний 10,5″ TFT-контролер, USB/LAN-інтерфейси та графічне/конверсійне ПЗ для швидкого імпорту креслень і побудови програм обробки — зручна підготовка та віддалений супровід.
  Стандартне оснащення
  • Суцільнозварна рама і модульна конструкція з регульованими затисками (1–3 змінних захвати залежно від ширини шини).
  • Контролер із 10,5″ TFT-екраном, USB і LAN; ергономічна мобільна панель з двома кнопками запуску руками (dual palm buttons), кнопкою «tool change position» та аварійним вимикачем.
  • Стандартно 5 інструментальних станцій (6-та як опція); можливість встановлення двох мультиінструментів (4-/6-станційних) для збільшення кількості інструментів до 25–31 одиниць в конфігурації CU WK II.
  • Різальні/відділяючі станції (parting tools) 80 × 8 мм або 50 × 10 мм (за конфігурацією).
  Опції та додаткові модулі
  • Chain loader (ланцюговий завантажувач) або suction loader (пневматичні присоски) для автоматичної подачі шини.
  • Push-Pull — режим для роботи з попередньо порізаними відрізками (дозволяє досягти нульових відходів).
  • Додатковий tapping-unit (блок для нарізування різьб) як окремий шостий вузол.
  • Мультиінструменти 4- або 6-станційні (конфігурація для великої кількості дрібних отворів).
  • Сортувальна станція / лотки для автоматизованого збору дрібних деталей.
  • Система маркування (labeling unit) — для нанесення клейм/ідентифікації виробу.
  Технічні характеристики
Параметр Значення
Максимальна довжина заготовки 6 000 мм
Робоча ширина (діапазон) 15–250 мм
Товщина матеріалу 1–15 мм (опц. до 20 мм залежно від виконання).
Пробивна сила (типова конфігурація) 2 × 400 кН + 3 × 280 кН (комбінована конфігурація досить поширена; остаточна схема залежить від замовлення).
Швидкість осей (макс.) 60 м/хв
Частота ударів 100 уд/хв
Кількість інструментальних станцій 5 (6 – опц.); макс. кількість інструментів при мультиінструментах — 25 (31)
Максимальний діаметр інструмента 88,9 мм
Точність позиціювання ±0,10 мм; повторюваність ±0,05 мм
Габарити (орієнтир для встановлення) Довжина 11 500 мм, ширина 5 000 мм, висота 2 100 мм
Маса (орієнтир) 13 000 кг
Електроживлення 30 кВт
Гідравлічний двигун 11 кВт
Вимоги до пневматики мін. 4 бар
Об’єм гідравлічного масла 160 л
