Координатно-пробивний прес TRUMPF TruPunch 5000 large format

Вирубка Координатно-пробивні преси Бренд TRUMPF

Запит Товару

Технічний спеціаліст

TruPunch 5000 — високопродуктивний координатно-пробивний верстат преміум-класу від TRUMPF, що поєднує в собі надшвидке пробивання, високу точність і комплексні можливості формоутворення. Серія TruPunch загалом орієнтована на виробництва, яким потрібна поєднана обробка (пробивання, маркування, формування, нарізування різі) з можливістю поетапної автоматизації (модулі завантаження/вивантаження, сортування, автоматична підміна інструментів). Версія large забезпечує робочу площу 3050 × 1550 мм, допускає роботу з листами товщиною до 8 мм та розрахована на важкі виробничі навантаження з інтенсивними циклами.

Особливості та переваги

Найвища швидкість у класі — у large-виконанні TruPunch 5000 може виконувати до 1350 уд/хв у режимі пробивання (E = 1 мм) та маркувати з частотою до 3000 уд/хв — це робить машину однією з найшвидших у сегменті для серійної чи цілодобової роботи.

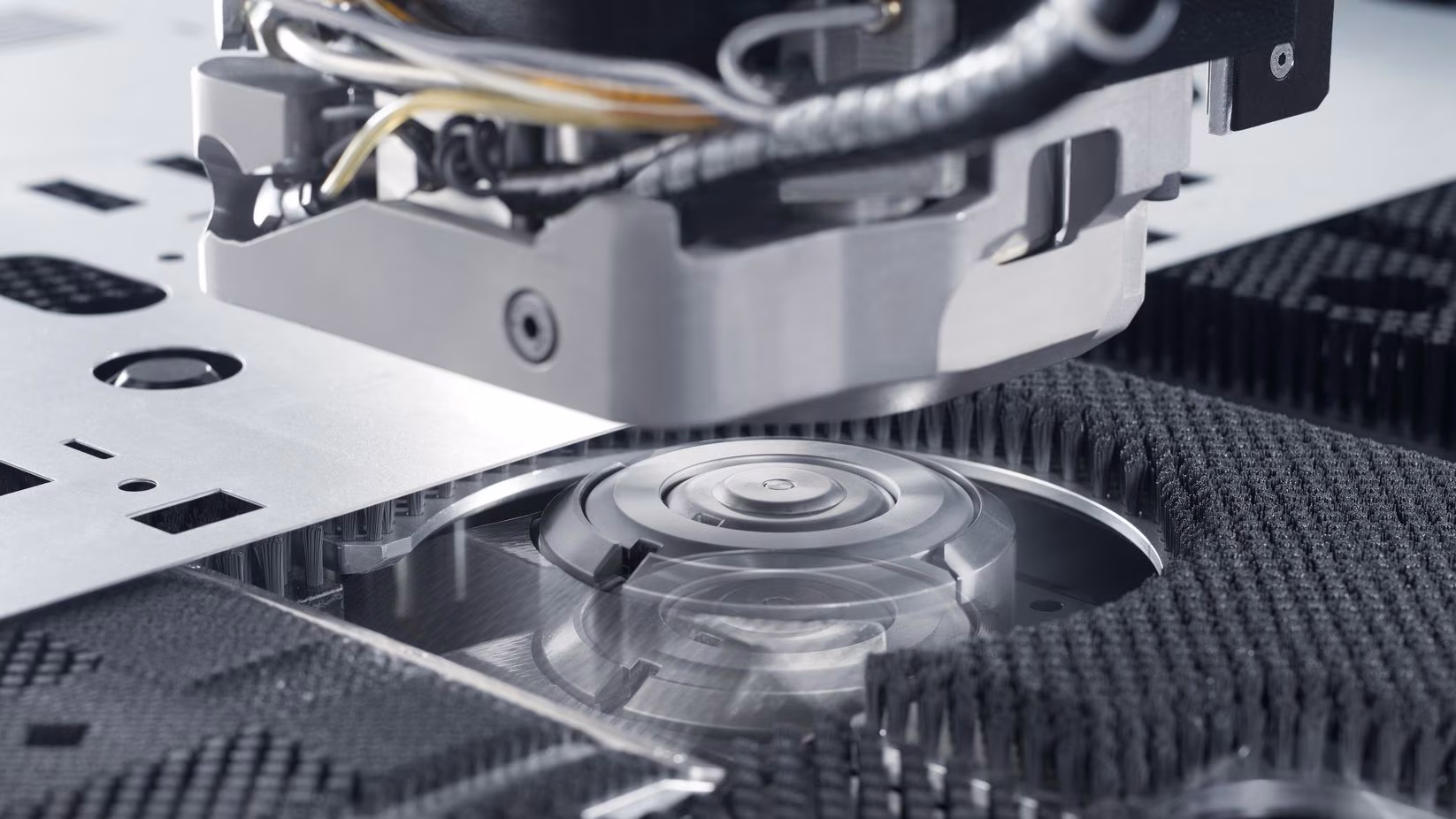

Якість поверхні — «без подряпин» — активна (опускаюча) матриця — Active Die — і функція інтегрованого вирівнювання (integrated flattening) гарантують мінімум пошкоджень на поверхні деталі і суттєво зменшують потребу в післяобробці.
Висока продуктивність й енергоефективність — беззазорні приводи забезпечують високу прискорюваність осей і стабільність динаміки, а інтелектуальні режими енергозбереження знижують споживання у простої.

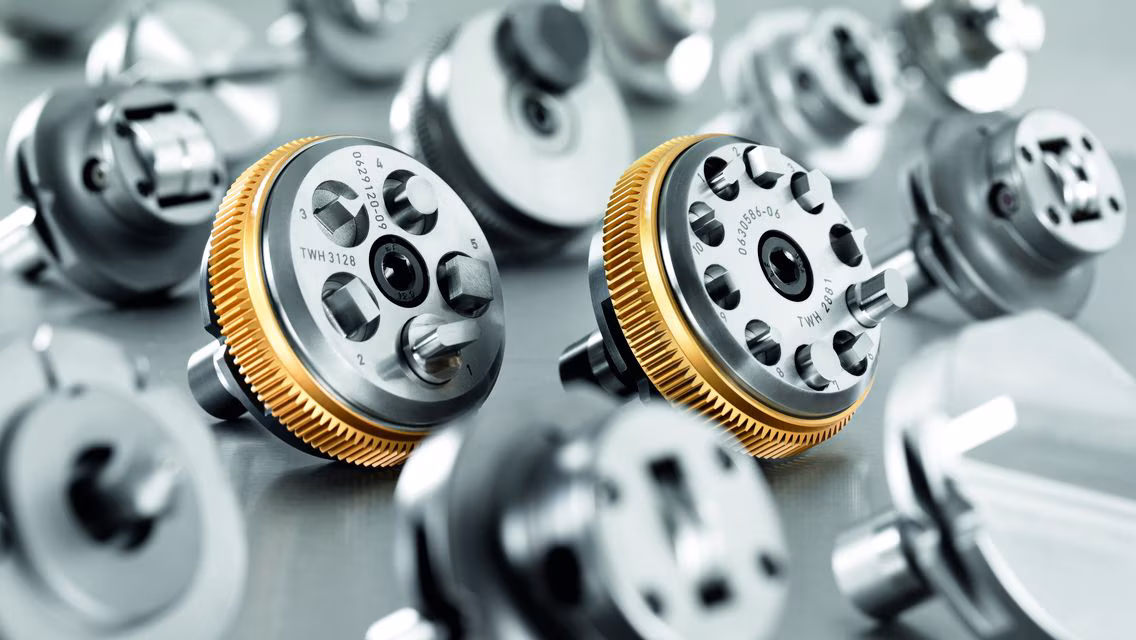

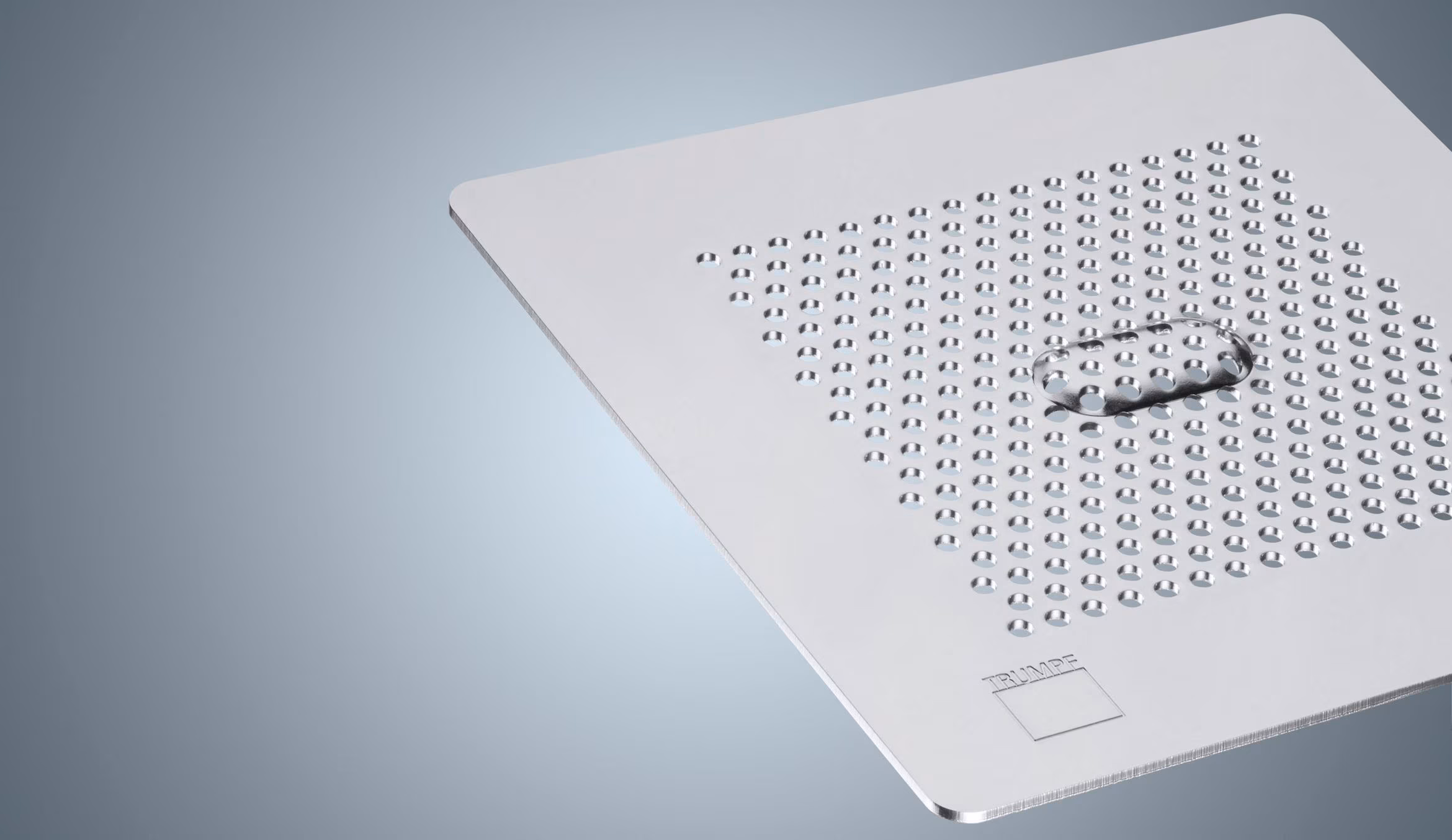

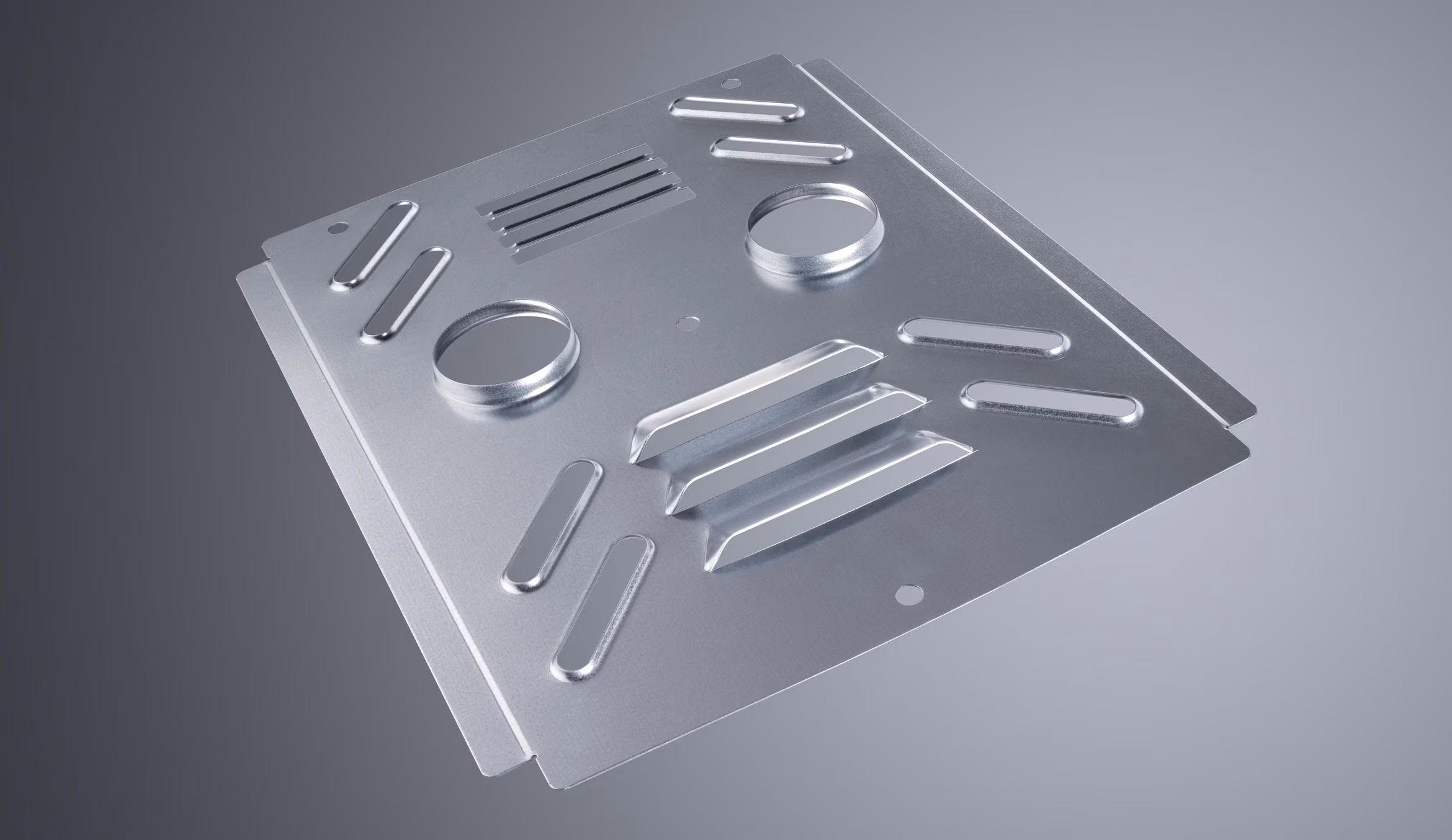

Широкі формоутворювальні можливості — TRUMPF MultiTool, MultiBend та інші фірмові інструменти дозволяють робити витяжку, фланці, екструзії, прес-вставки, нарізування різьб і т.д., тобто отримати готові до монтажу деталі без додаткових операцій.
Модульна автоматизація «під ріст» — машина легко інтегрується в лінію з ToolMaster (автоматичне зберігання/подавання інструментів), SheetMaster (автоматичне завантаження листів), SortMaster (сортування частин) і GripMaster (механічний захват) — це дає можливість почати з базової конфігурації і поетапно підвищувати ступінь автоматизації.

Стандартне оснащення

Стійка жорстка станина з беззазорними приводами і Delta-Drive/аналогічною фірмовою конфігурацією осей.
Робоча площа (X × Y): 3050 × 1550 мм; максимальна товщина листа: 8 мм; максимальна сила пробивки: 220 кН.

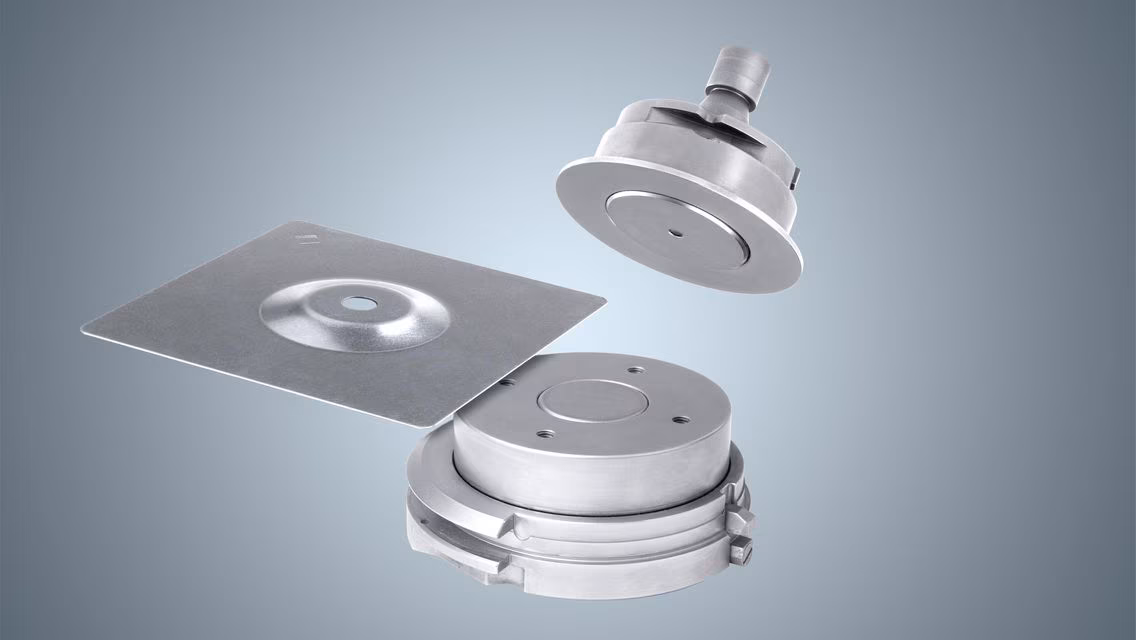

Активна опускаюча матриця (Active Die) і функція інтегрованого вирівнювання поверхні (integrated flattening).
Стандартний набір для інструментального парку: 21 інструментів / 4 притиски, швидкозмінний модуль MultiTool (time change 0,3 сек).
Панель керування з інтуїтивним інтерфейсом, базовий пакет ПЗ TRUMPF для підготовки програм і імпорту креслень.

Опції та додаткове обладнання

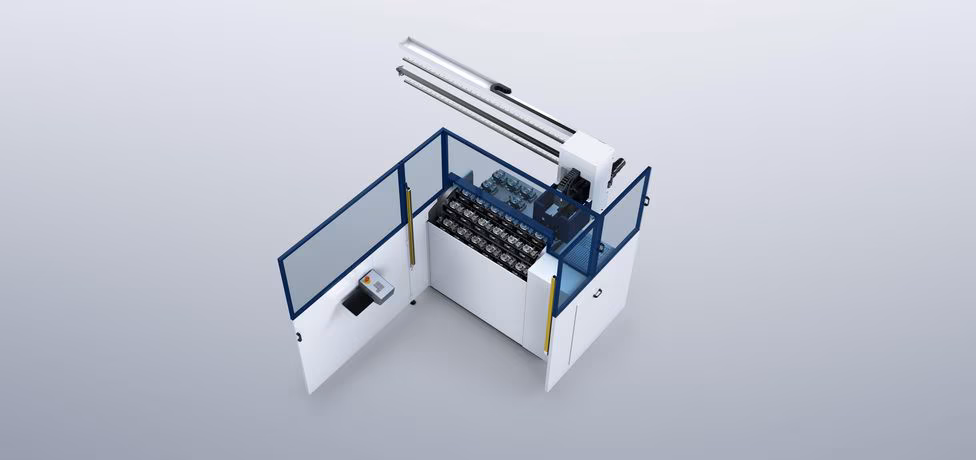

ToolMaster Linear — лінійний автоматичний магазин інструментів (до 90 інструментів у великій комплектації) для мінімізації часу на зміну інструментів і максимального зниження простоїв.

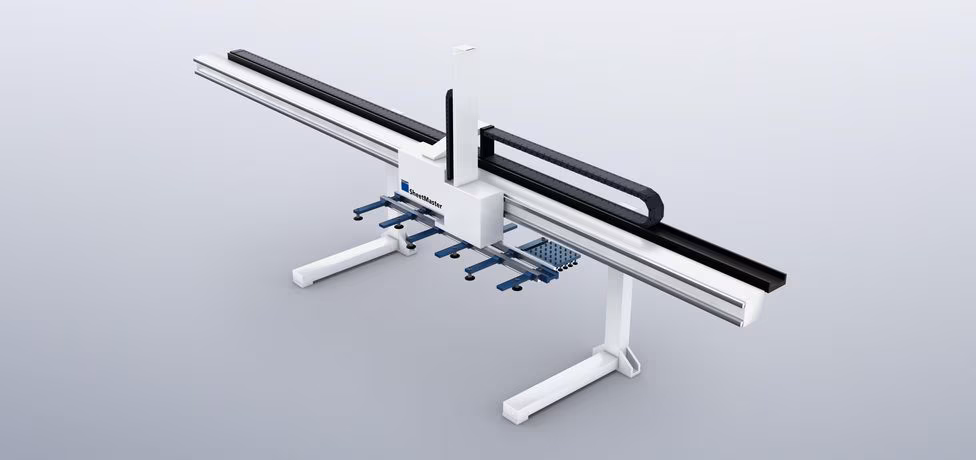

SheetMaster / SheetMaster Compact — автоматичне завантаження листів і буферизація для безперервної роботи без участі оператора.

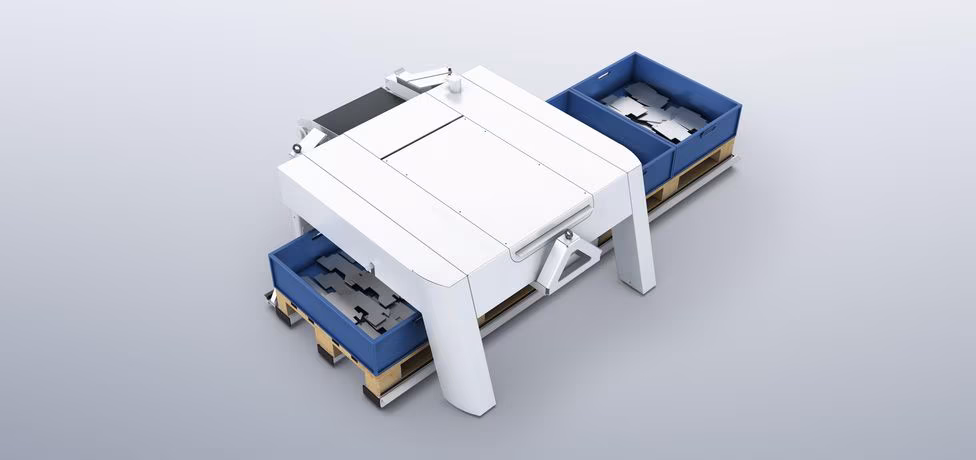

SortMaster / SortMaster Compact / SortMaster Box — системи сортування малих та середніх деталей у лотки або на конвеєр.
GripMaster — пристрій для надійного захоплення готових деталей і їх транспортування до модулів сортування/упаковки.

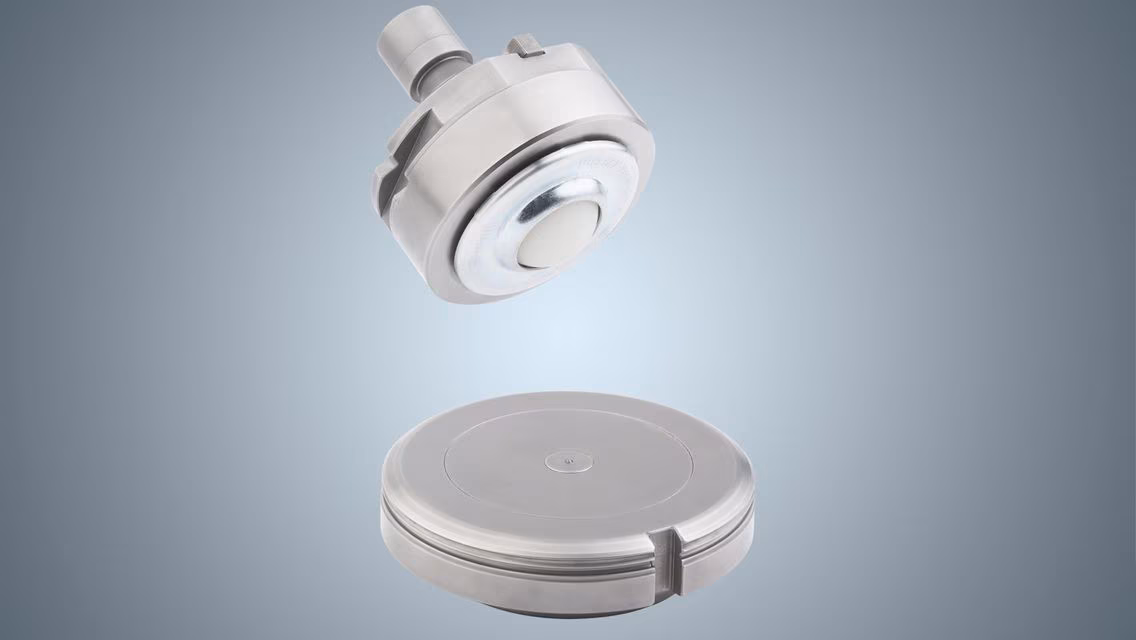

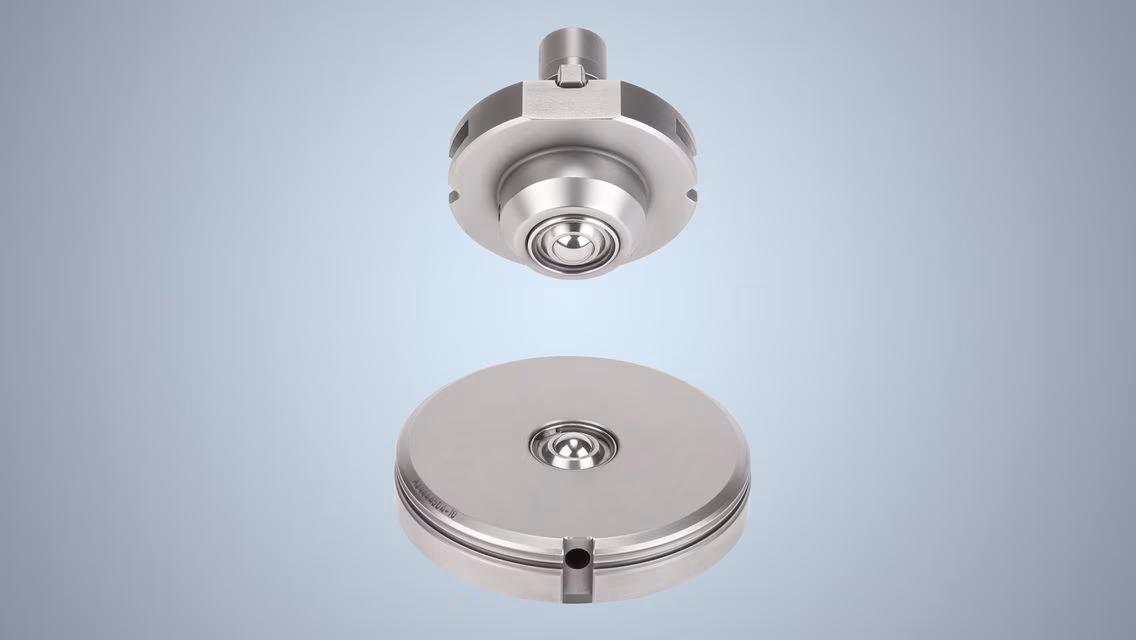

Розширені набори інструментів TRUMPF (MultiBend, тиснення, чашковий інструмент, інструмент для екструзії, нарізання різьби, тощо) — для реалізації складних технологічних операцій без додаткових верстатів.
Додаткові опції контролю процесу — моніторинг стану пуансонів (Smart punch monitoring), розпізнавання формату листа, автоматична калібрування та інші функції підвищення надійності.

Технічні характеристики

Показник	Значення
Робоча площа (X × Y)	3050 × 1550 мм.
Максимальна товщина листа	8 мм.
Максимальна сила пробивки	220 кН.
Максимальна частота ходів (пробивання, E = 1 мм)	1350 уд/хв.
Частота маркування	3000 уд/хв.
Інструменти / притиски (стандарт)	21 інструментів / 4 притиски; MultiTool заміна 0,3 сек.
Максимальна вага заготовки	280 кг.
Максимальний розмір деталі (через заслонку для вивантаження)	500 × 500 мм.
Габарити (Д × Ш × В)	7610 × 8171 × 2072 мм.
Середнє енергоспоживання у роботі	9,5 кВт.
