TruMatic 5000 — високопродуктивна комбінована машина «пробивання + оптоволоконний лазер» від TRUMPF, розроблена для автоматизованого, цілодобового виробництва великих серій і складних деталей. Машина поєднує потужний оптоволоконний лазер (TruFiber 6001), високу частоту пробивки та широкі можливості автоматизації (новий SheetMaster, ToolMaster), що дає змогу виконувати повний цикл: від завантаження листа до сортування і палетизації деталей — з мінімальною участю оператора.

Особливості та переваги
  • Повна автоматизація матеріального потоку: новий SheetMaster (нова генерація) автоматизує завантаження, вивантаження, попереднє відділення листів, сортування і палетування — мінімізує ручну працю і підходить для багатозмінних ліній.

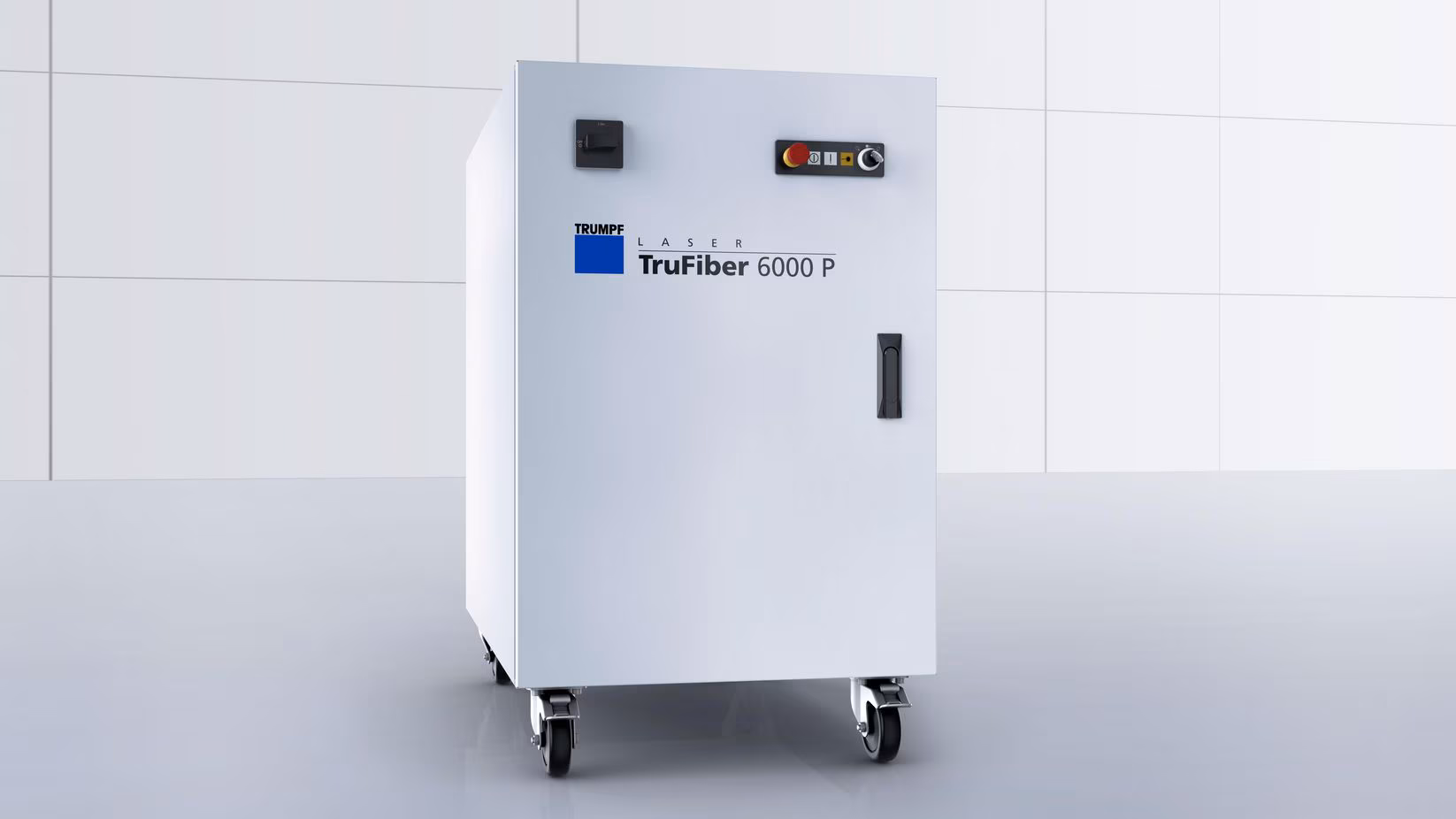

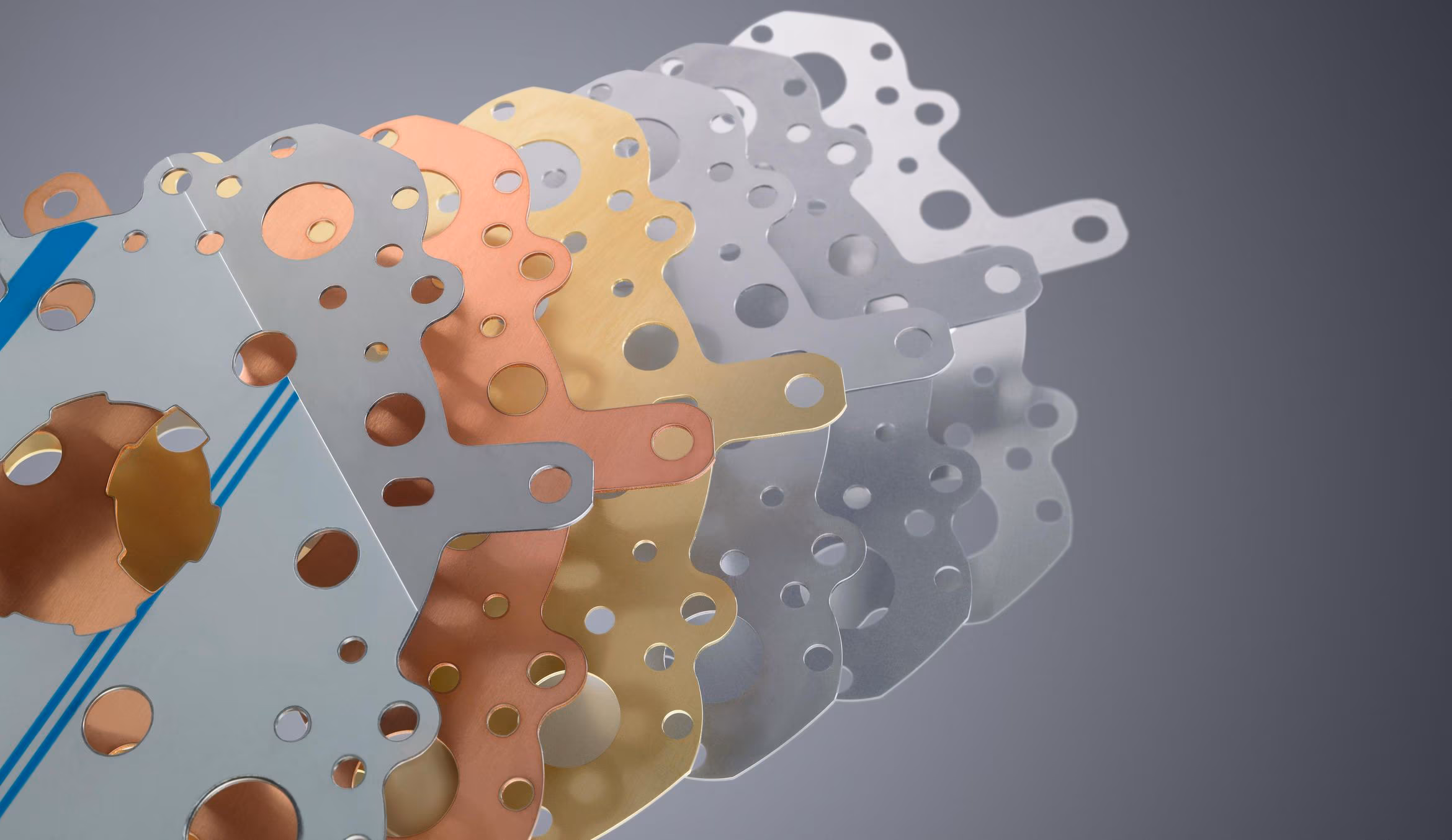

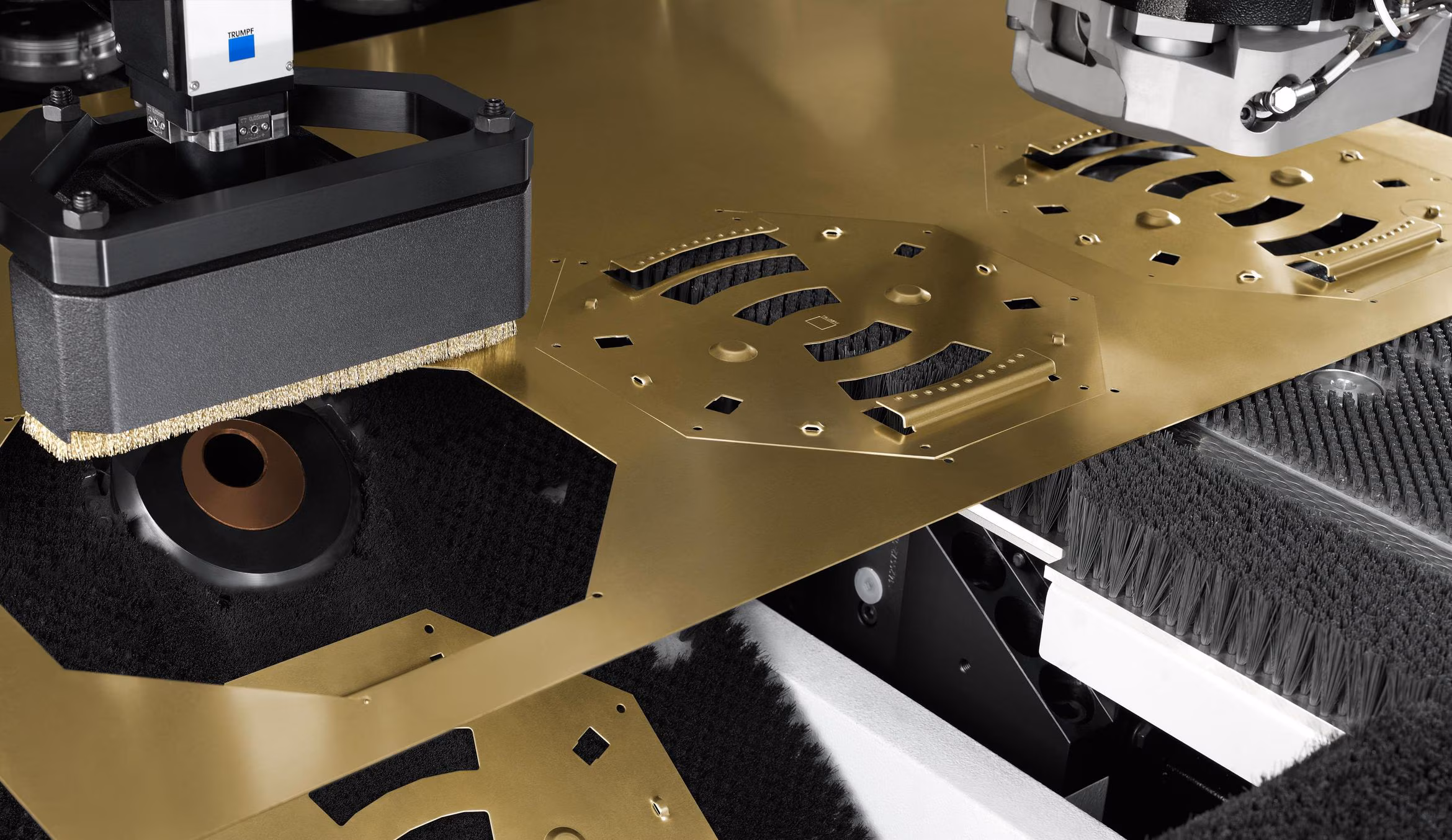

  • Потужний оптоволоконний лазер TruFiber 6001 (6 кВт) — високопродуктивне різання широкого спектра матеріалів, у тому числі віддзеркалювальних (мідь, латунь), з високою енергоефективністю.

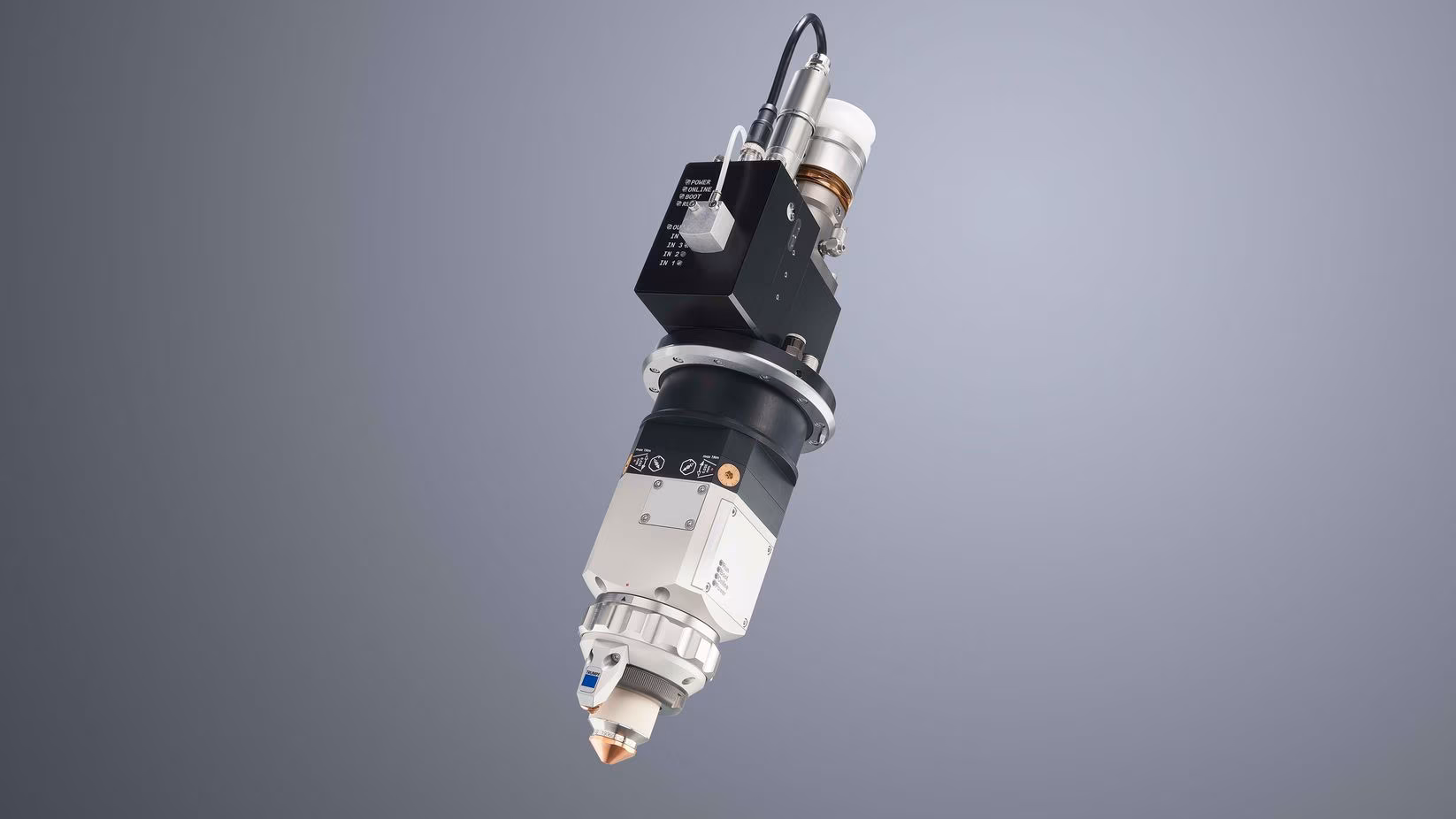

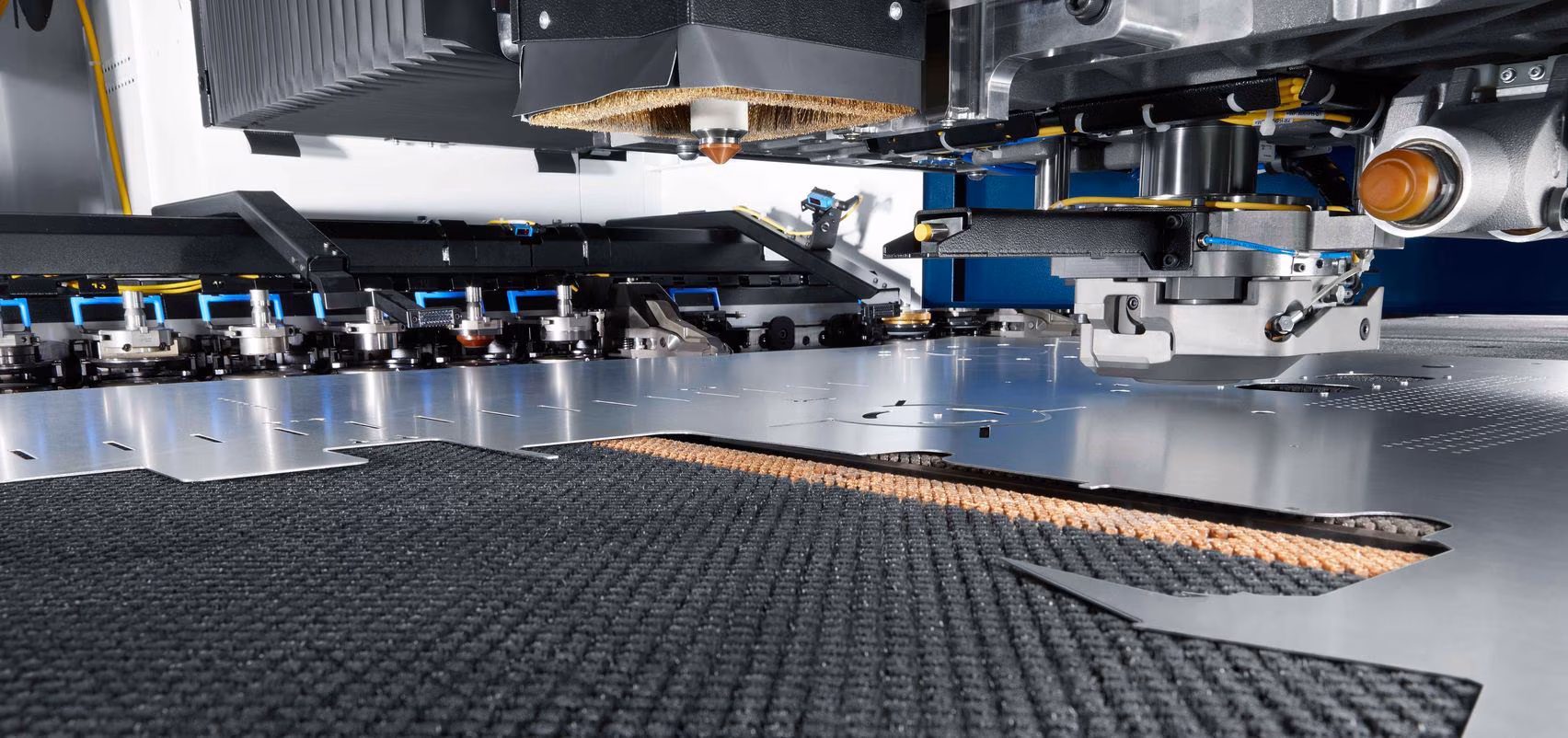

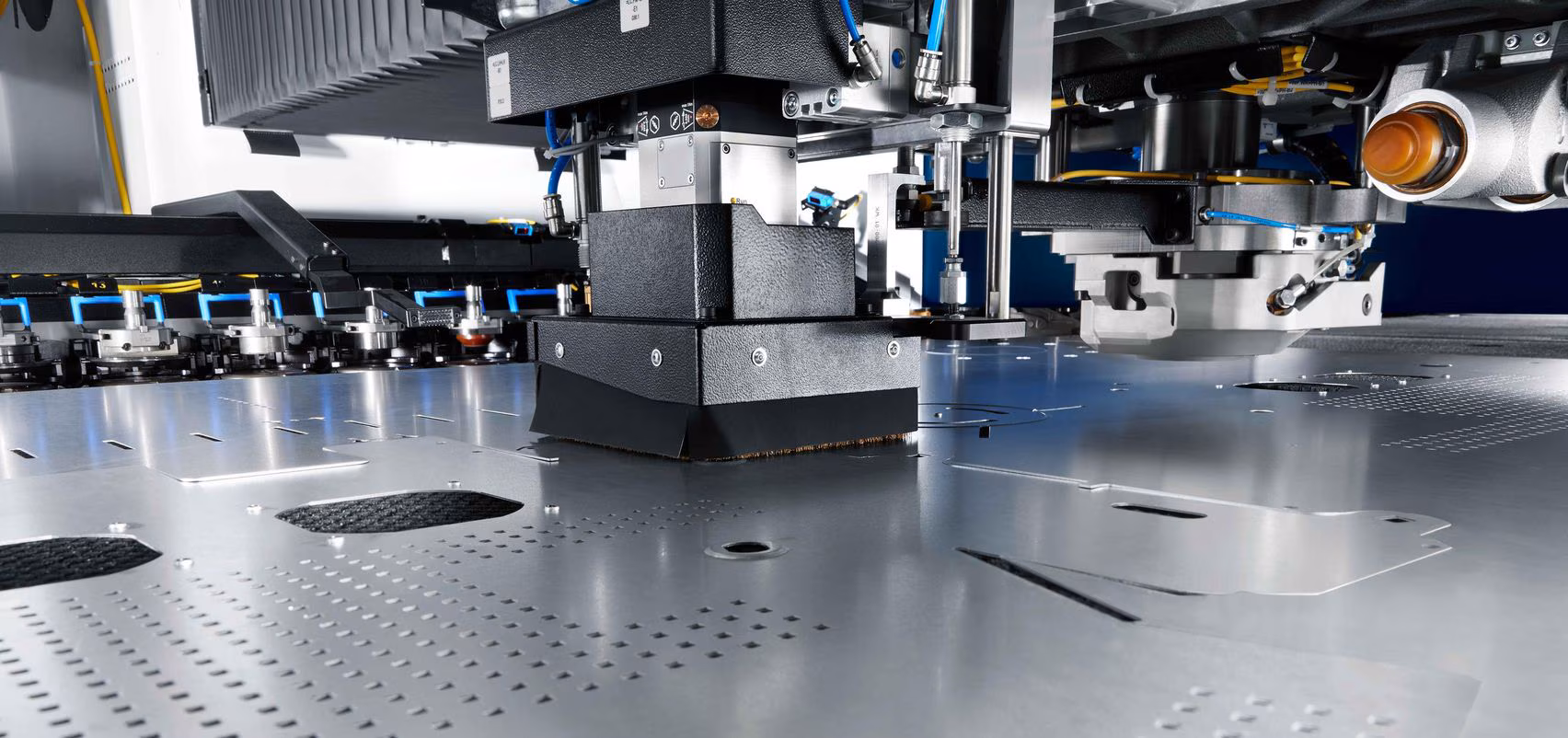

  • Поєднання пробивки та лазера на одній станині — дозволяє виконувати контурне лазерне різання поруч або навіть на сформованих ділянках деталі, що скорочує кількість переїздів між верстатами і знижує час процесу.

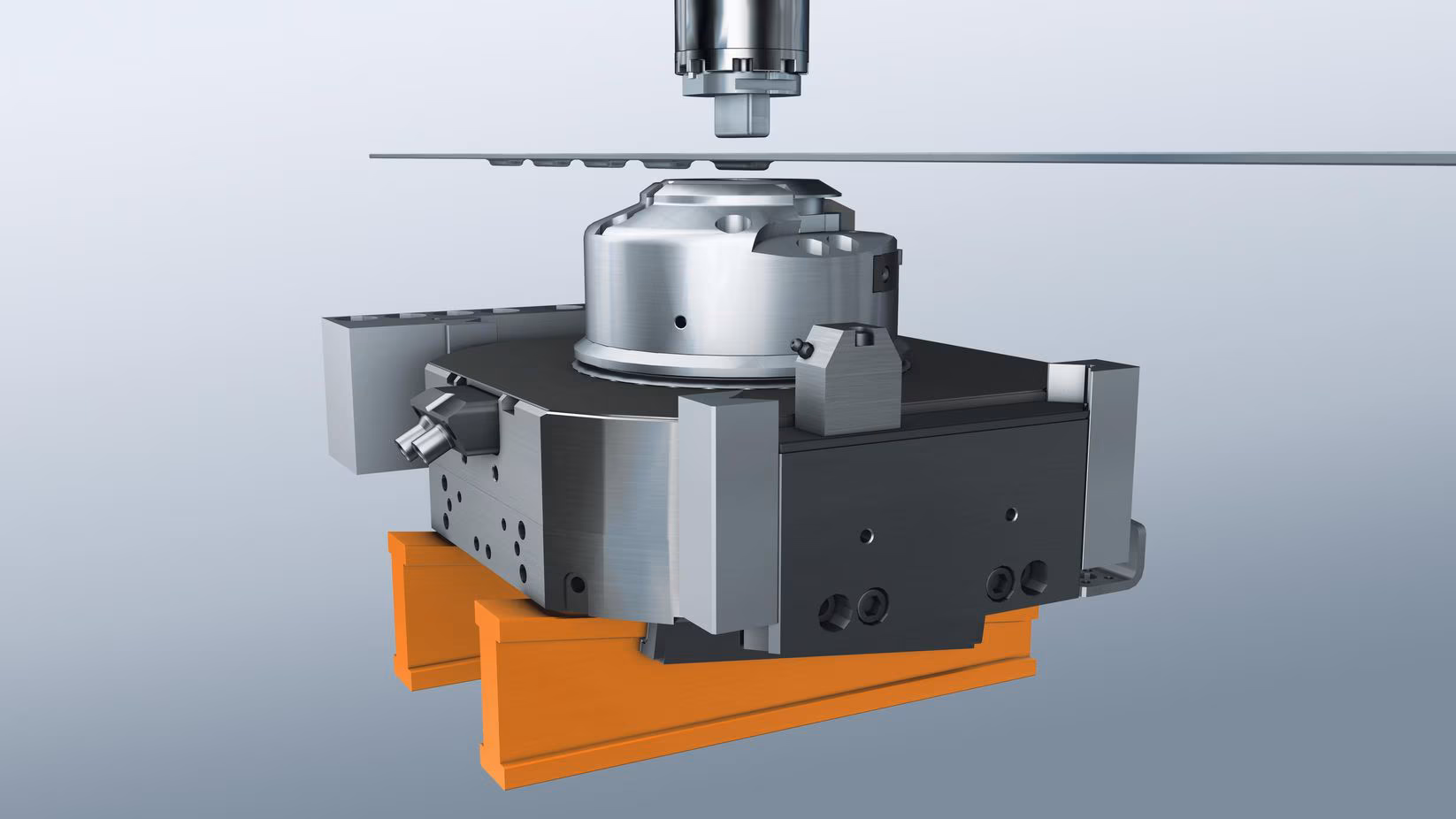

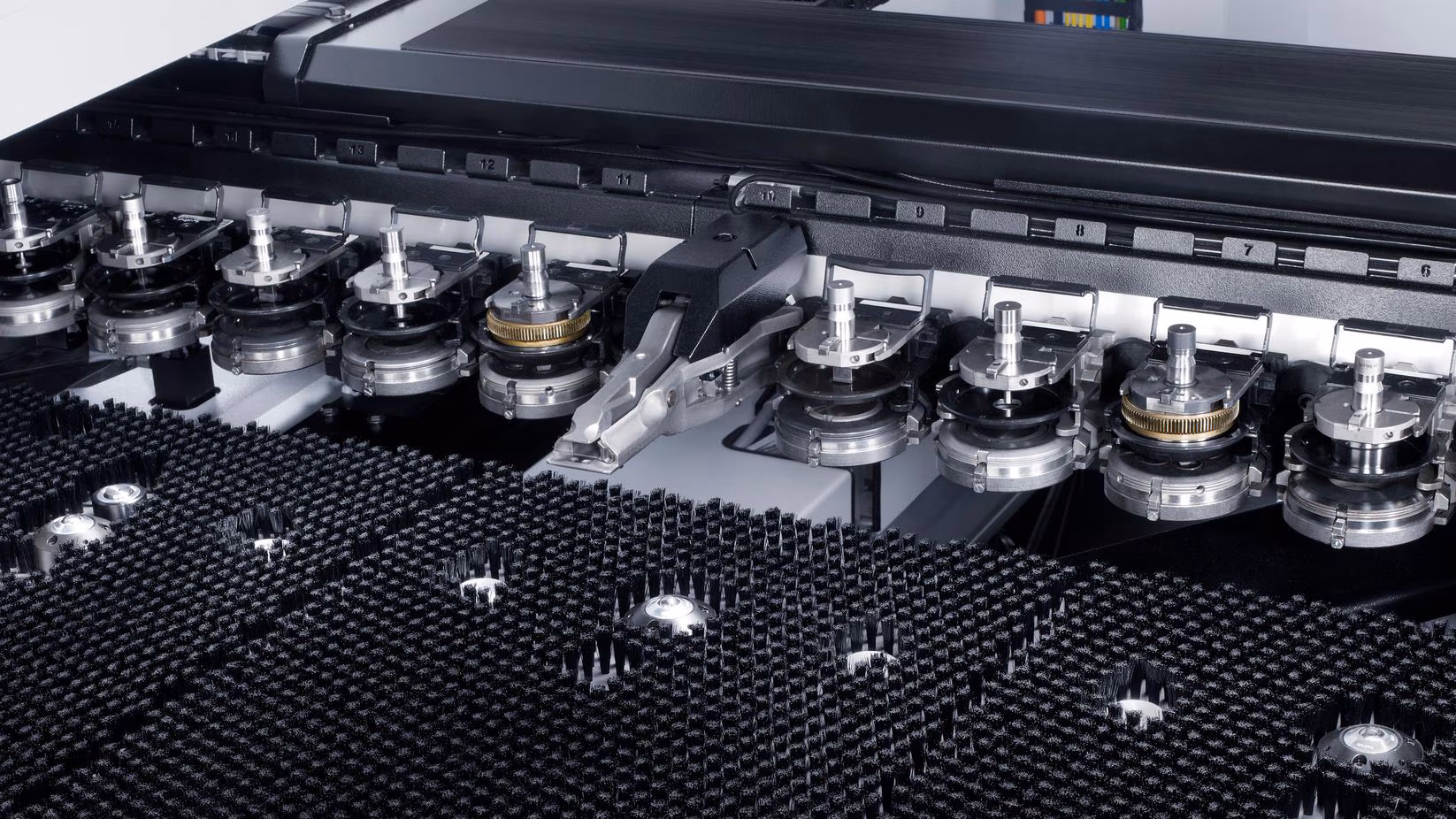

  • Опускаюча матриця (descending die) — захищає поверхню від подряпин під час пробивки й формування; у поєднанні з щітковими чи кульковими столами підходить для обробки чутливих покриттів.
  • Енергоефективність і надійність: електричні приводи Delta Drive (і твердофазний TruFiber) зменшують енергоспоживання і дають стабільний виробничий режим при інтенсивних навантаженнях.
  Стандартне оснащення
  • Комбінований модуль пробивки і лазера з Delta Drive і TruFiber 6001 (6 kW).
  • Робочі області: punching/laser X = 2 500 мм, Y = 1 250 мм; комбінована (одночасна) зона позиціонування X = 2 535 мм, Y = 1 250 мм.
  • Максимальна товщина листа (загальна): 6,4 мм; для лазера (орієнтовно) — до 8 мм для будівельної та нержавної сталі залежно від режиму.

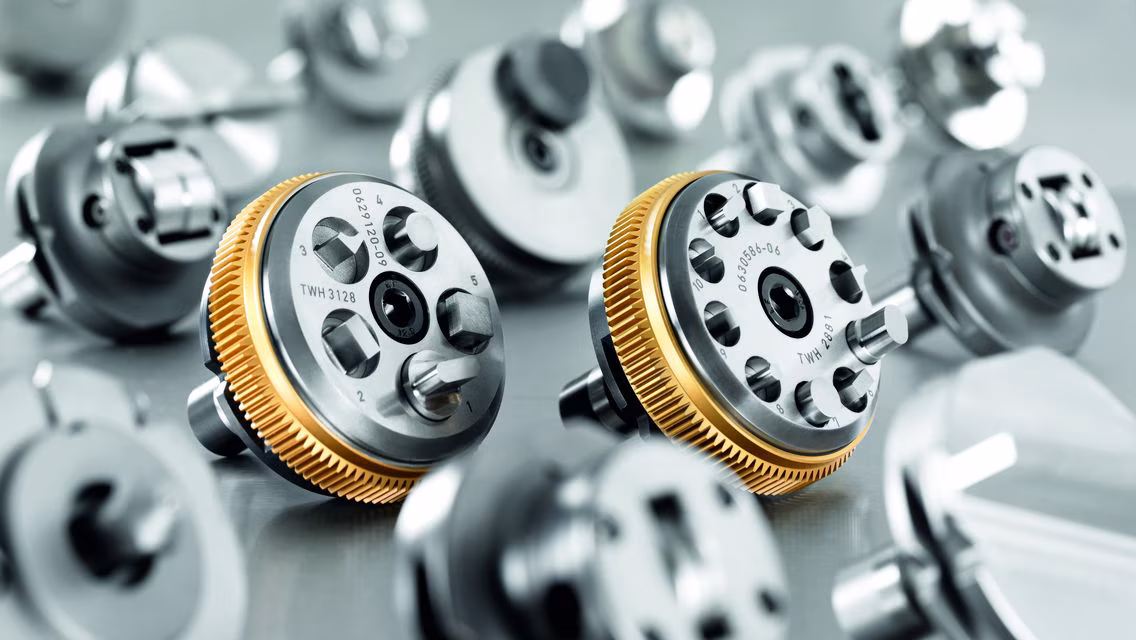

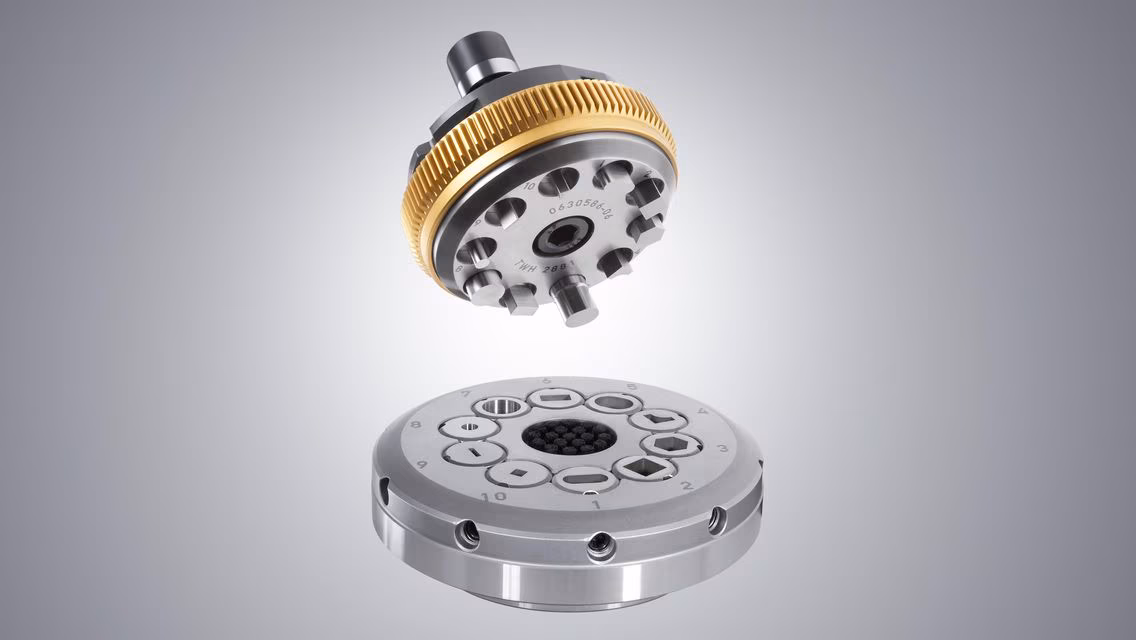

  • Інструментальний парк: MultiTool (швидкозмінний адаптер), стандартно 21 інструмент / 3 притиски; час зміни вставки MultiTool  0,5 сек.
  • Система для безпечного вивантаження дрібних деталей (фіксований жолоб) і відкидний лоток для лазерних деталей — у базовій конфігурації передбачені засоби для надійного видалення виробів.
  Опції та додаткові модулі

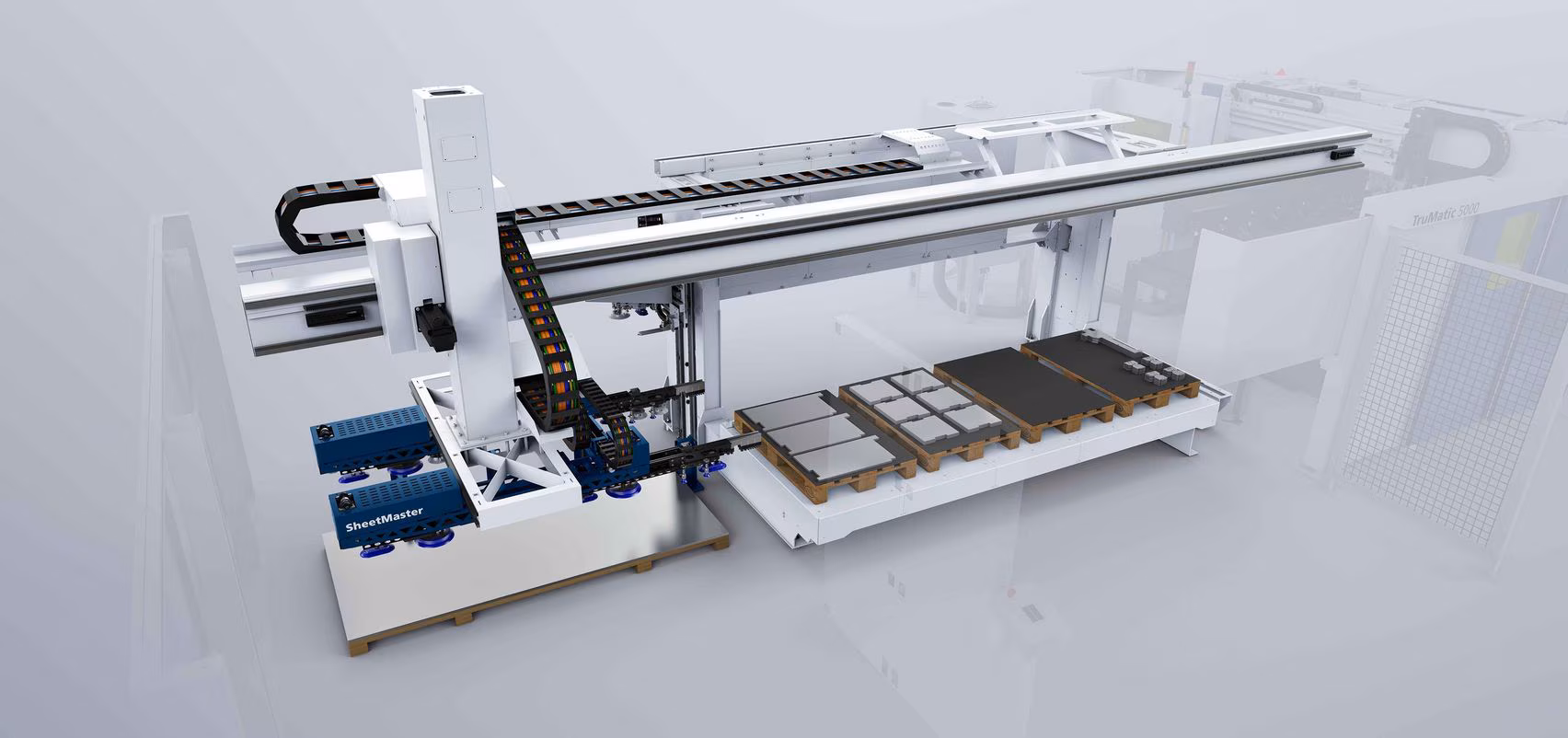

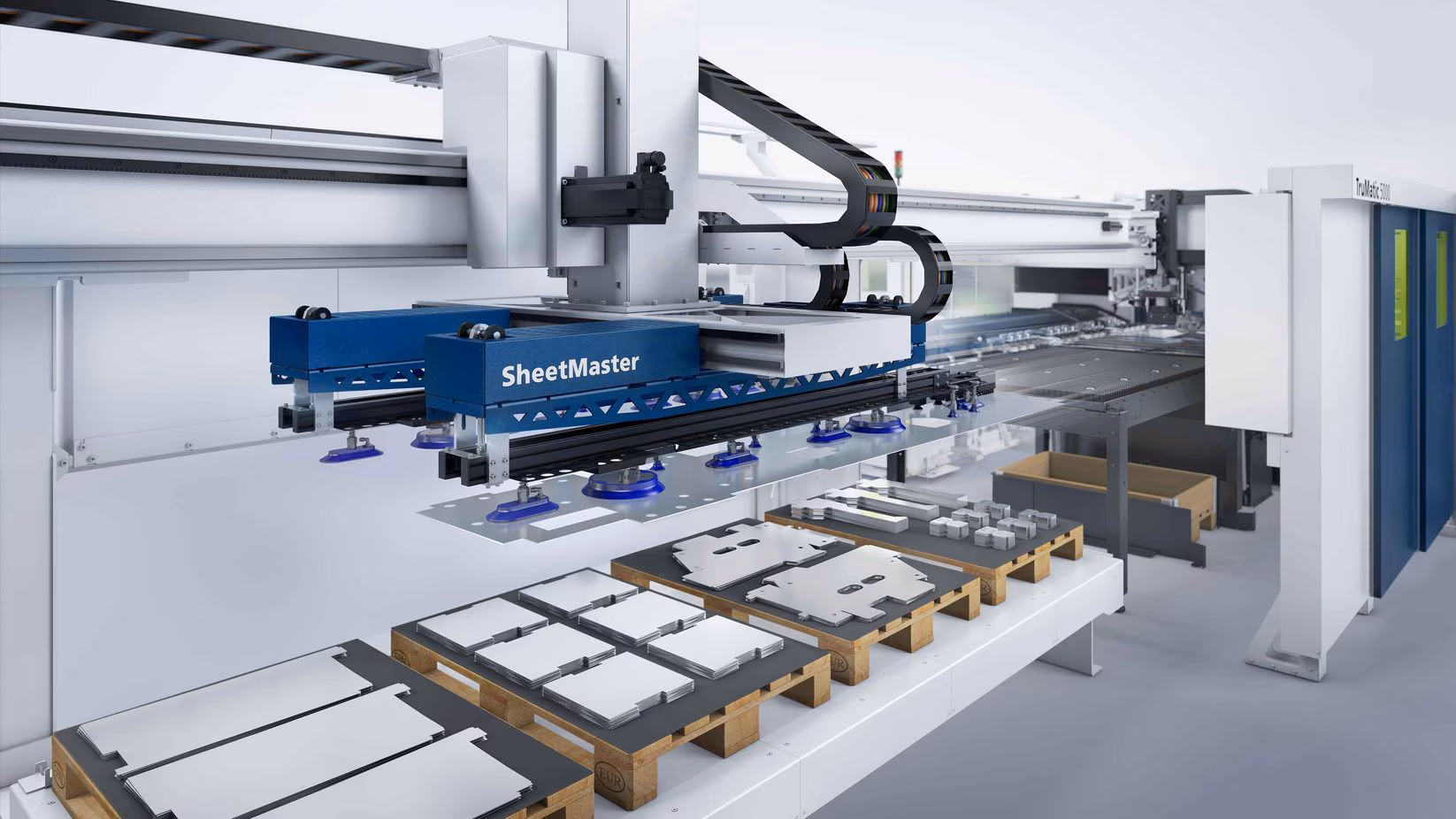

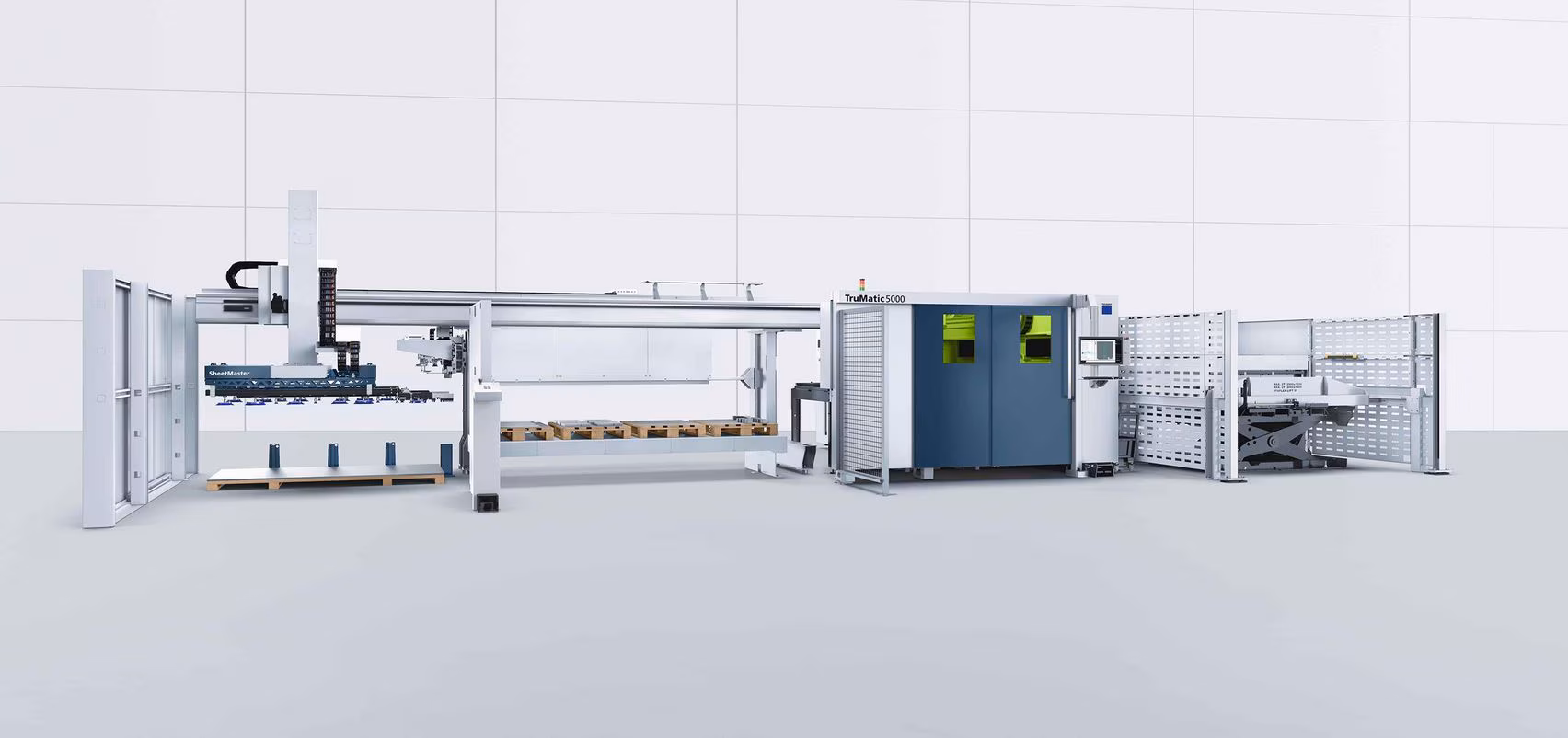

  • SheetMaster (new generation) — повна автоматизація завантаження/вивантаження/сортування/палетизації; нова гнучка захоплювальна система з індивідуальною керованою групою присосок.

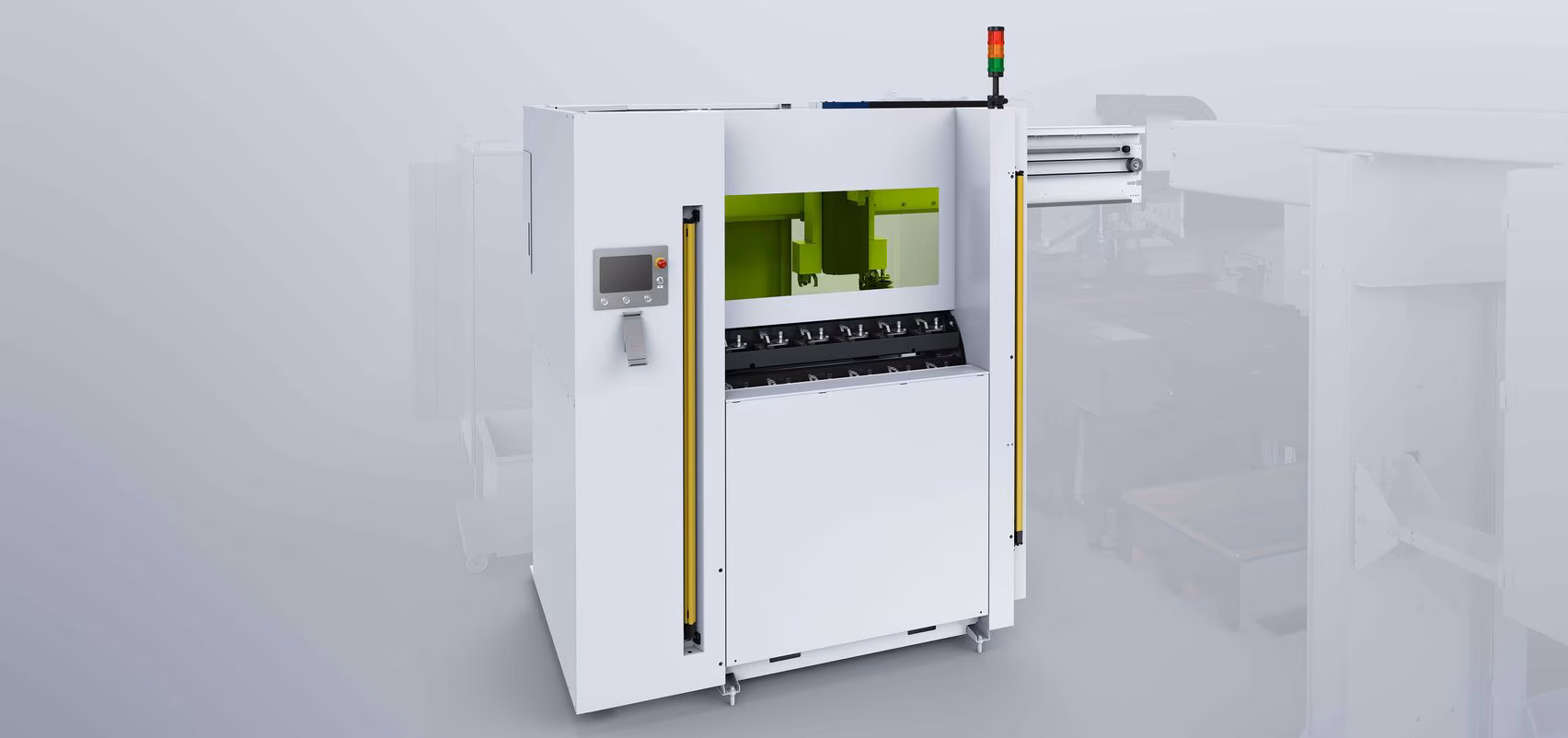

  • ToolMaster Linear — лінійний магазин інструментів (місткість 18 / 54 / 90 інструментів) для повністю автоматичної заміни інструментів без зупинки виробництва.

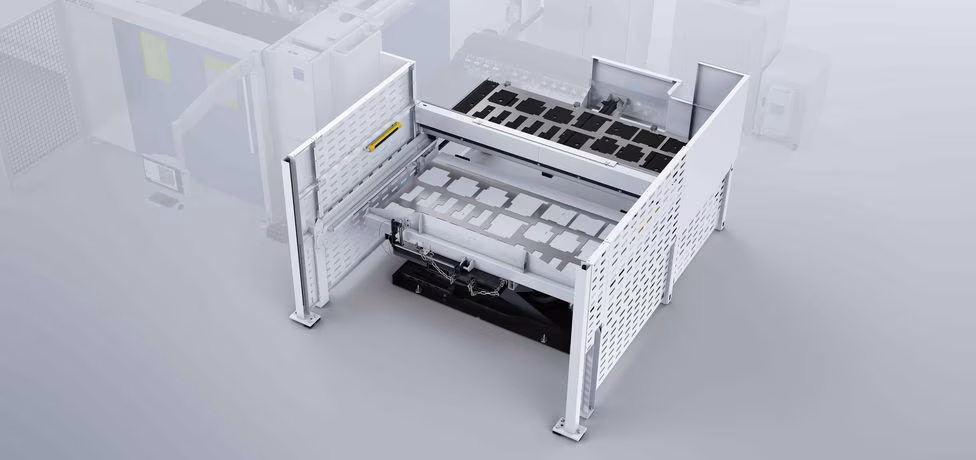

  • GripMaster (нове покоління) — автоматичний модуль для видалення й утилізації залишкових скелетів матеріалу (scrap handling).
  • SortMaster / конвеєрні пакети — сортування дрібних деталей у лотки або подача на наступні ділянки; є опції для попереднього відділення (separation station).

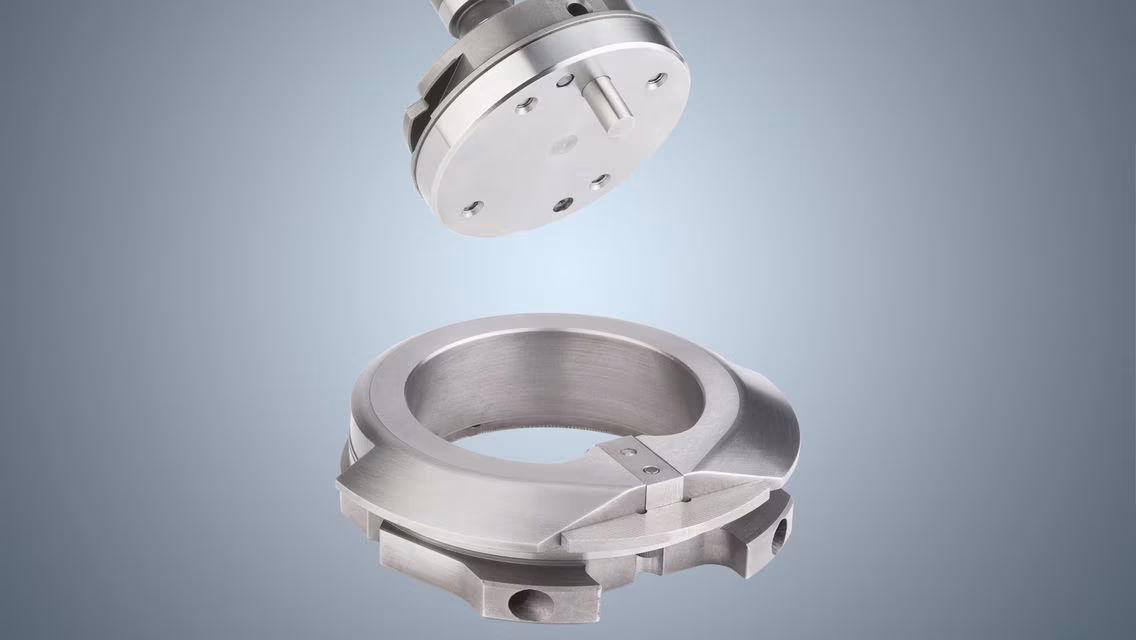

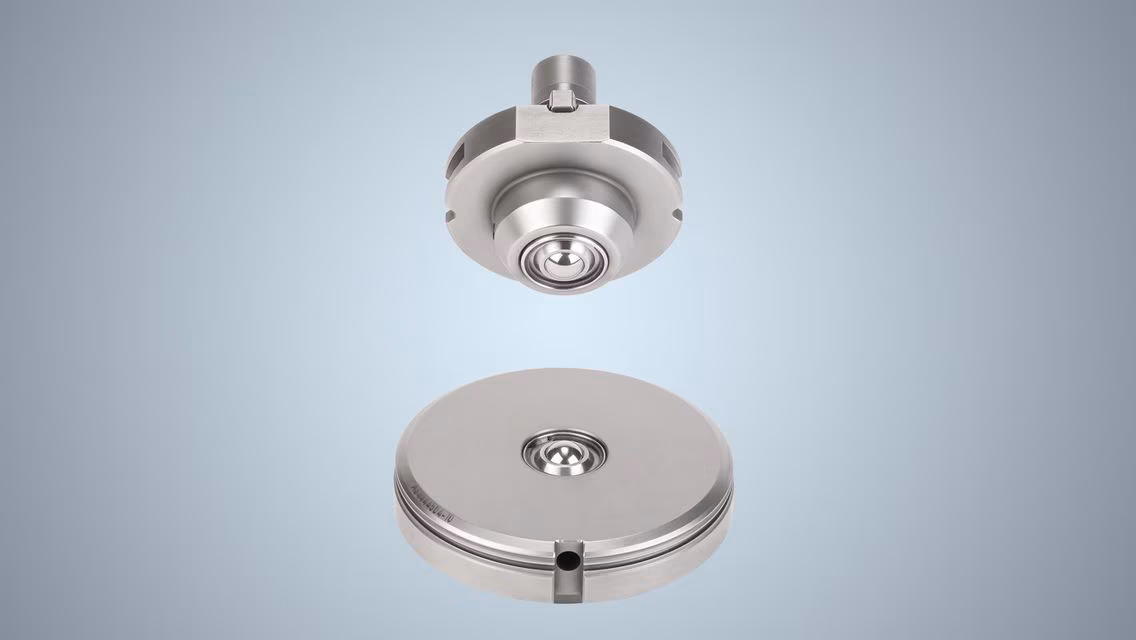

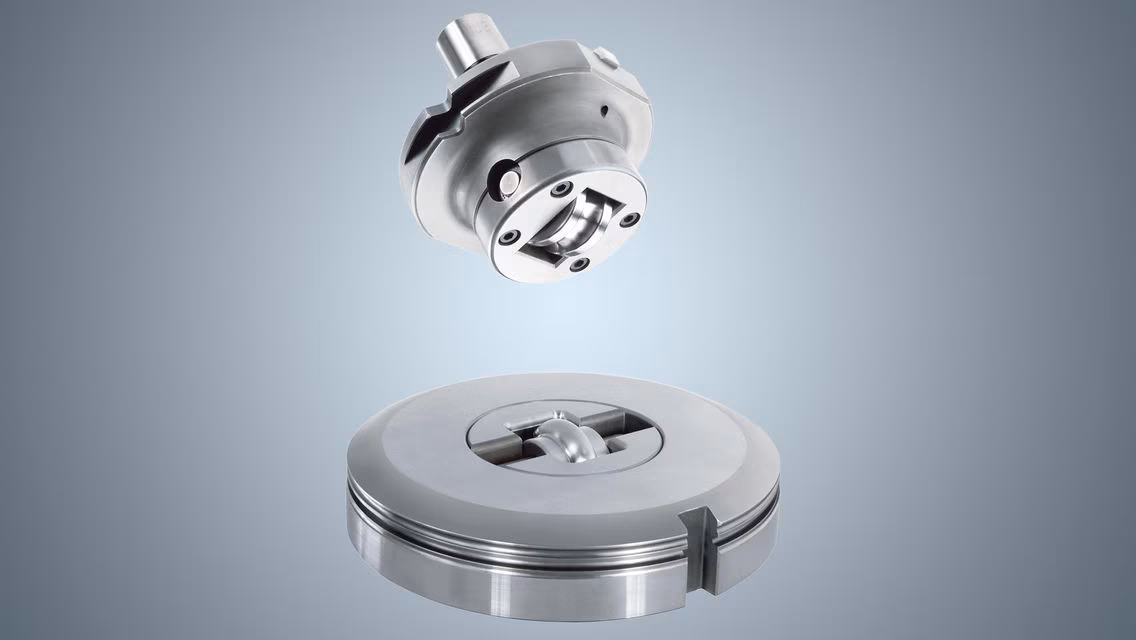

  • MultiBend, deburring / roller-beading / embossing / tapping / ejector tools — розширені технологічні інструменти TRUMPF для формування фланців, вибивання, роликових гладеньких канавок, нанесення тиснення, нарізування різьб і надійного відділення дрібних вирізаних частин.
  Технічні характеристики
Параметр Значення
Максимальна частота ходів (пробивання, E = 1 мм) 800 уд/хв.
Частота маркування 1000 уд/хв.
Робоча зона (пробивка / лазер) X × Y 2500 × 1250 мм.
Комбінована зона позиціонування X × Y 2535 × 1250 мм.
Максимальна товщина листа 6,4 мм.
Лазер — TruFiber 6001 (макс. потужність) 6 000 Вт.
Орієнтовні макс. товщини лазерного різу будівельна сталь: 8 мм; нержавійка: 8 мм; алюміній: 6 мм; мідь/латунь: 6 мм.
Максимальна робоча вага заготовки 150 кг.
Максимальна пробивна сила 180 кН.
Інструменти / притиски (стандарт) 21 інструмент / 3 притиски; MultiTool заміна 0,5 сек.
Розміри частин для вивантаження фіксований жолоб (прибивні частини): 180 × 180 мм; через відкидний лоток (лазер): 400 × 600 мм.
Мін./макс. розмір листа для SheetMaster мінімум 800 × 800 мм; максимум 2500 × 1250 мм.
Розміри повного процесингового блока (з SheetMaster) 17 132 × 10 760 × 3 700 мм (Д × Ш × В).
