Orbitalum Chamber Inserts for Fittings Вставки для порожнин для зварювальних фітингів

Orbitalum Chamber Inserts for Fittings Вставки для порожнин для зварювальних фітингів


Orbitalum Chamber Inserts for Fittings — це спеціальні затискні вкладиші (Clamping inserts), які використовуються для орбітального TIG-зварювання різноманітних фітингів (наприклад, фланців, фланцевих коліс, різьбових з’єднань) до труб. Вони призначені для створення герметичної зварювальної камери та фіксації з’єднання, що є критично важливим для забезпечення високої якості та чистоти зварного шва, зокрема, у харчовій промисловості та інших галузях із суворими санітарними вимогами.

Особливості та Переваги
  • Функція Затискання та Фіксації: Вкладиші слугують для надійного затискання фітинга під час процесу зварювання, забезпечуючи точне позиціонування елементів.
  • Створення Газової Камери: Вбудована конструкція створює захисну камеру (Chamber) навколо зони зварювання. Це дозволяє ефективно та економно подавати інертний газ для захисту кореневого шва від окислення.

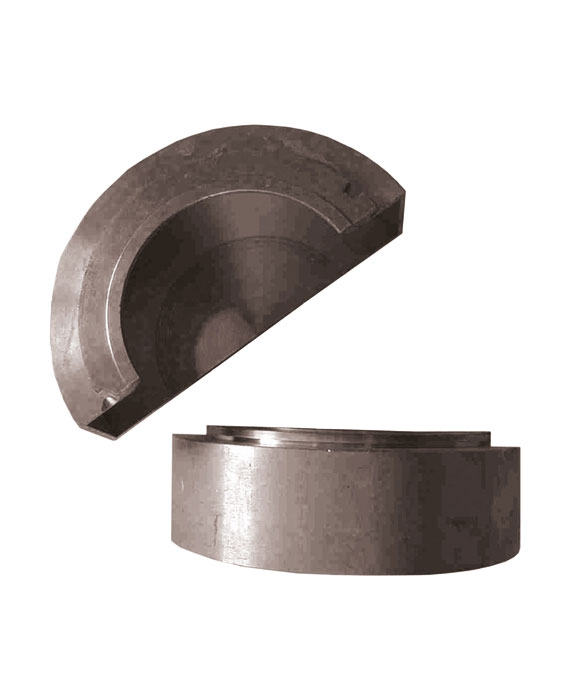

  • Конструкція: Кожен камерний вкладиш складається з двох напівкорпусів (2 half shells), що спрощує їх монтаж та демонтаж навколо фітинга.
  • Застосування в Чистих Виробництвах: Необхідні для зварювання у випадках, коли вимагається вища якість внутрішньої поверхні шва та запобігання пошкодженню фітинга. Широко застосовуються у харчовій, фармацевтичній та косметичній промисловості.
  • Сумісність: Розроблені для використання з різними типорозмірами закритих орбітальних зварювальних головок Orbitalum (серії S).

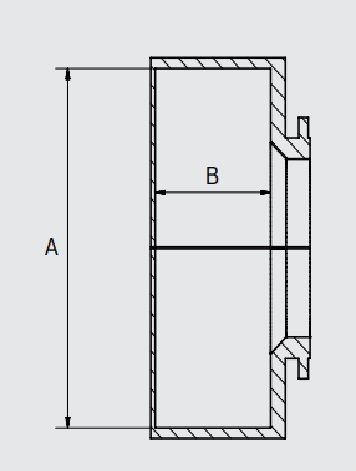

    Технічні Характеристики (Розміри) Вкладиші доступні для різних діаметрів зварювальних головок Orbitalum. Розміри "A" та "B" вказують на габарити вкладиша, що впливають на його сумісність та геометрію зварювальної камери.
Сумісна Зварювальна Головка Розмір "A" (Ø) Розмір "B"
ORBIWELD 38S 85.0 мм 30.0 мм
ORBIWELD 76S 130.0 мм 35.0 мм
ORBIWELD 115S 179.0 мм 39.0 мм
ORBIWELD 170 214.0 мм 44.0 мм
Відео не знайдено.

OW_pds__ORBIWELD (S)_Accessories_EN
