Пневматичний формувальний верстат Kraftformer Eckold KF 800

Пневматичний формувальний верстат Kraftformer Eckold KF 800


Eckold Kraftformer KF 800 — це великогабаритний стаціонарний формувальний верстат, який посідає провідне місце у лінійці Kraftformer завдяки своєму масивному горизонтальному вильоту 800 мм. Верстат призначений для холодного формоутворення великих та об’ємних деталей із листового металу, пропонуючи неперевершену гнучкість при роботі з глибоко зануреними ділянками. Привід здійснюється за допомогою пневматики (стисненого повітря).

  • Призначення: Стискання (Shrinking), розтягування (Stretching), а також згладжування (Planishing) та куполювання (Doming) великогабаритних листів та профілів.
  • Сфера застосування: Виробництво елементів авіаційної та автомобільної (особливо ретро-автомобільної) промисловості, будівництво резервуарів, виробництво залізничного транспорту та великомасштабна реставрація.
  • Особливість: Найбільший горизонтальний виліт у класі Kraftformer, що керується пневматикою та педаллю.
Особливості та переваги

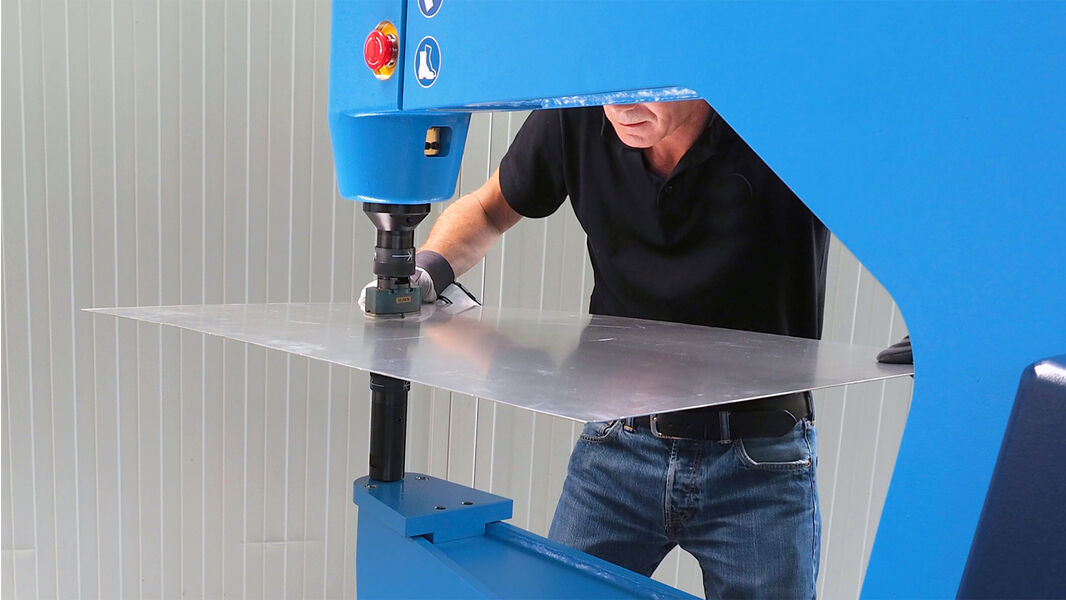

  • Надвеликий горизонтальний виліт (800 мм): Ця ключова характеристика забезпечує відмінну доступність для роботи з великими панелями, такими як дахи автомобілів, великі обшивки літаків або великогабаритні ємності, що неможливо на менших верстатах.
  • Гнучкість режимів роботи: Як і KF 170 PD, верстат пропонує два режими:
    • Одиничний хід (Single Stroke): Для точних корекцій, припасування та використання спеціальних інструментів (наприклад, клінчування).
    • Багатотактний/Безперервний хід (Continuous/Multi Stroke): Для швидкого, ефективного формування великих кривизн.
  • Висока точність та повторюваність:
    • Цифровий дисплей: Відображає положення повзуна з точністю до 0.1 мм.
    • Регулювання ходу та сили: Можливість точного попереднього вибору та контролю сили формування, що є критично важливим для дорогих та унікальних великогабаритних деталей.
  • Ергономіка та налаштування: Робоча висота верстата може бути відрегульована або переведена на дві додаткові позиції, що покращує ергономіку при роботі зі складними та масивними заготовками.
  • Система інструментів "K-адаптер": Використовує професійну систему K-адаптерів Eckold, що дозволяє замінювати інструменти за лічені секунди, включаючи інструменти для стискання без слідів (No-mar dies).
  Стандартне оснащення

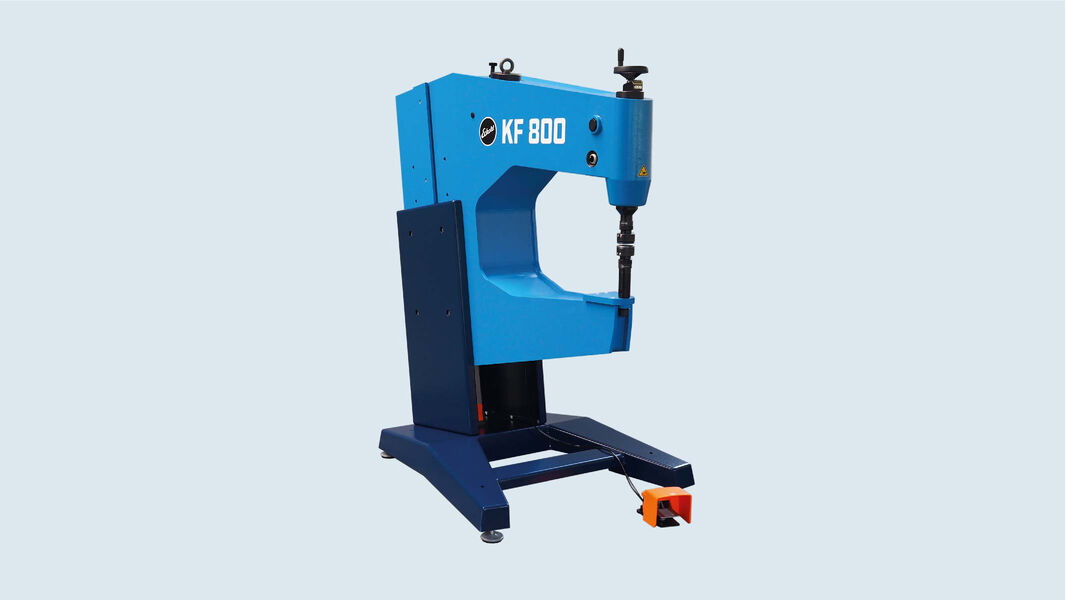

  • Корпус Kraftformer KF 800: Масивна та міцна С-подібна рама, що забезпечує мінімальну деформацію при великих навантаженнях.
  • Пневматичний привід: Високопродуктивний пневматичний циліндр для подачі робочого зусилля.
  • Електронне керування: Панель керування для вибору режиму ходу та контролю позиції повзуна.
  • Педаль керування: Ножна педаль для зручного та безпечного керування процесом, звільняючи руки.
  • Механізм регулювання повзуна: Ручне колесо для 20 мм регулювання висоти верхнього повзуна.
  • Інструментальна система: Кріплення для інструментів за стандартом K-адаптер.
  Опції
  • Набори для згладжування (Planishing): Спеціальні інструменти для вирівнювання поверхні та усунення слідів від формувальних інструментів.
  • Спеціальні інструменти для стискання/розтягування без слідів: Інструменти з неметалевими вставками для роботи з полірованими або чутливими матеріалами.
  • Набори для клінчування та висікання: Спеціальні інструменти, які повністю використовують потенціал одиничного ходу верстата.
  • Набори інструментів для куполювання (Doming): Для формування сферичних або куполоподібних поверхонь.
  • Система підготовки повітря: Фільтри, регулятори та осушувачі для забезпечення оптимальної роботи пневматичного приводу.
Технічні характеристики
Параметр Значення
Макс. товщина (Сталь 400 Н/мм2) 2.0 мм
Макс. товщина (Алюміній 250 Н/мм2) 2.0 мм
Макс. товщина (Нержавіюча сталь 600 Н/мм2) 1.5 мм
Горизонтальний виліт (Глибина захвату) 800 мм
Вертикальна висота робочої зони 446 мм
Робочий тиск повітря (макс.) 5.5−6 бар
Регулювання положення повзуна 20 мм
Довжина ходу повзуна (Ram Stroke) 3−6 мм
Частота ходу (робочих циклів/хв) 100−180
Вага 850 кг
