Пневматичний сепаратор деталей TRUMPF TruTool PS 100

Пневматичний сепаратор деталей TRUMPF TruTool PS 100


TruTool PS 100 — це пневматичний сепаратор деталей (part-separator), розроблений компанією TRUMPF, який призначений для швидкого та ефективного відділення вирізаних частин (наприклад, лазерним різанням) від їх металевого скелету (scrap skeleton) через вібраційні імпульси. Інструмент дозволяє працювати з nano- і micro-з’єднаннями, а також матеріалами сталі, хромової сталі, алюмінію чи спеціальної сталі з максимальною товщиною листа до 12 мм. Завдяки компактному дизайну і різним варіантам кріплення ручки/голови, інструмент забезпечує зручну ергономіку та працює як однією рукою, так і двома.

Особливості та переваги
  • Висока швидкість роботи: процес відділення деталей від скелету здійснюється до 10 разів швидше, ніж ручне відокремлення.
  • Підтримка тонкого листового металу: відділяє частини, з’єднані nano- або micro-з’єднаннями, до товщини 12 мм.
  • Ергономічна конструкція: різноманітні точки захвату (на головці інструмента і на рукоятці) дозволяють змінювати положення руки під час роботи, що знижує втому оператора.
  • Якісне відділення без пошкодження деталі: гумова вставка молотка (hammer insert) запобігає перекиданню чи руйнуванню частин.
  • Регульовані вставки під матеріал: використання стандартної/м’якої/жорсткої молоткової вставки відповідно до типу матеріалу забезпечує адаптацію до конкретної задачі.
  • Універсальні повітряні з’єднання: два варіанти підключення (отримання ISO 6150 B DN 5.5 та ARO Series 22 R1/8a) забезпечують сумісність із більшістю пневматичних систем.
  Стандартне оснащення
  • Інструмент TruTool PS 100 в базовій комплектації.
  • Диск-шайба (Disc) – 1 шт. встановлена.
  • O-ring набір – 1 комплект.
  • Вставка молотка стандартного жорсткого типу – встановлена.
  • Підключення для стисненого повітря (ARO Series 22 R1/8a або ISO 6150 B DN 5.5) – встановлено.
  • Шестигранні ключі (DIN 911-6 та DIN 911-4) – комплект.
  Опції
  • М’яка молоткова вставка (Soft hammer insert) – для делікатних матеріалів (алюміній, тонкі листи).
  • Жорстка молоткова вставка (Hard hammer insert) – для міцних сталей або більш товстих листів.
  • Додаткові або замінні диски-шайби (Disc) та O-ring-комплекти як витратні матеріали.
  Технічні характеристики
Параметр Значення
Максимальна товщина скелету листа 12 мм
Продуктивність відділення до 10× швидше ніж ручна обробка
Частота ударів (stroke rate) 500 – 1 500 уд/хв
Витрата стисненого повітря при 6 бар 0,06 – 0,12 м³/хв
Максимальний робочий тиск 6 бар

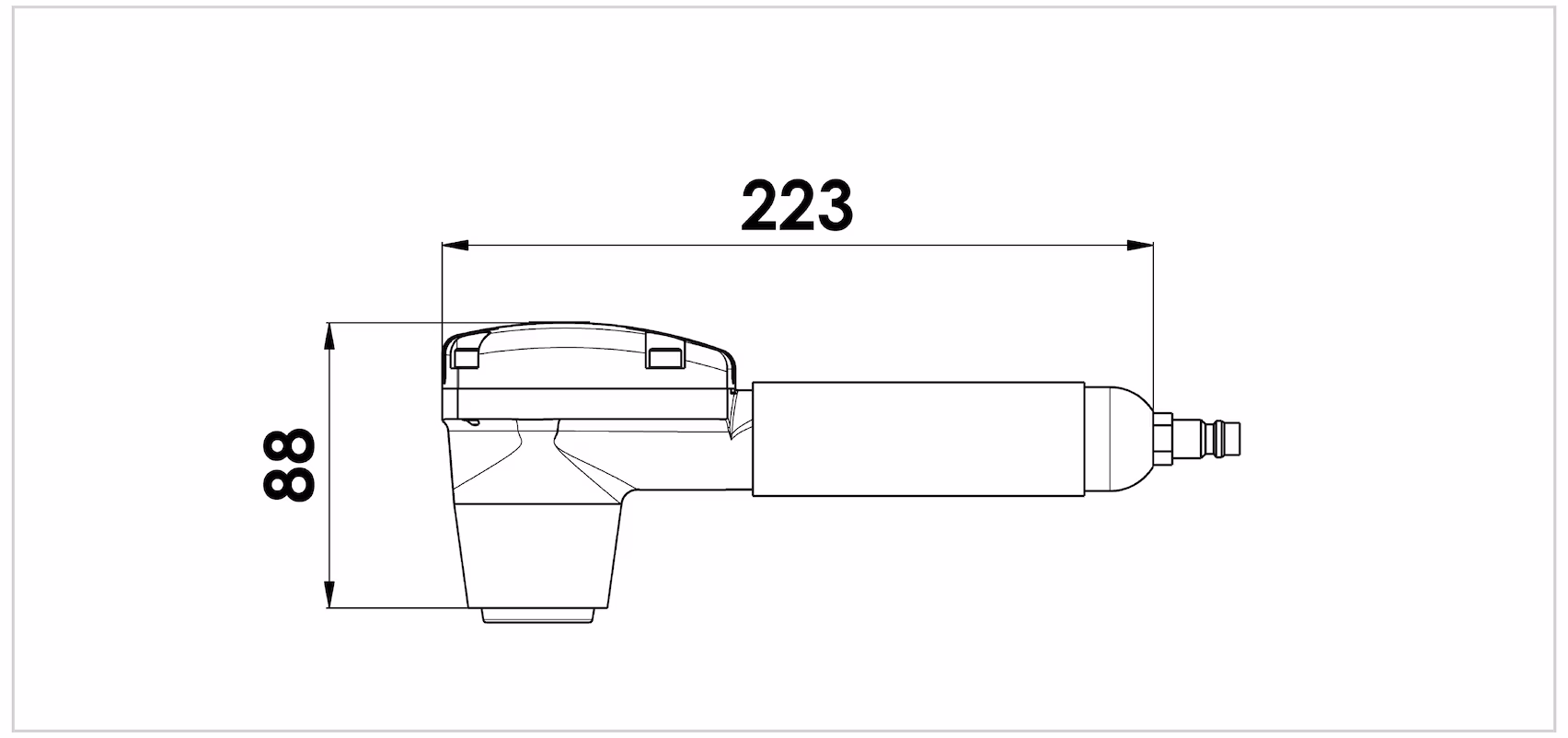

Довжина інструмента 223 мм
Висота інструмента 88 мм
Вага (без шланга та підключення) 1,3 кг
