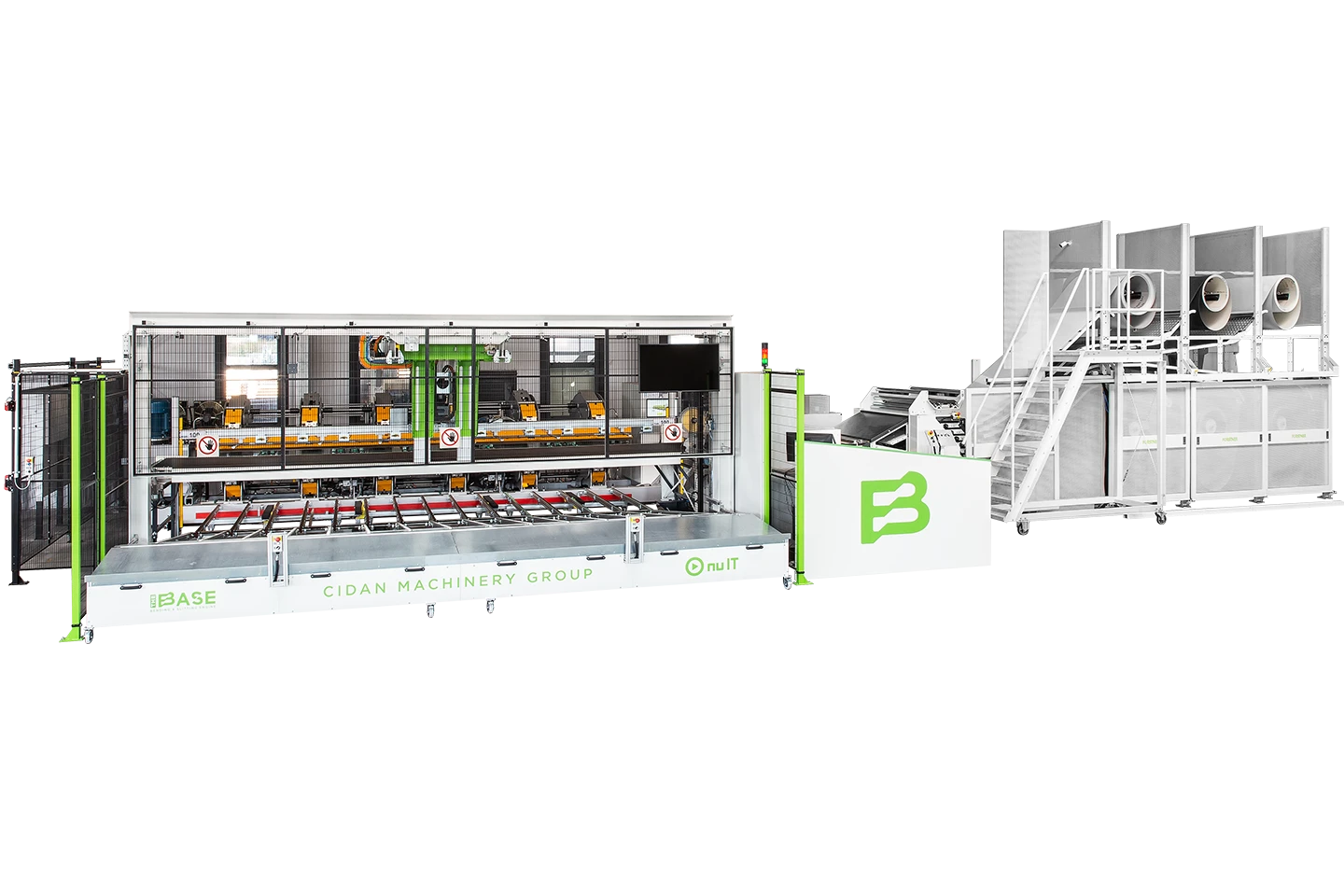

Повністю автоматизована виробнича лінія для комплексного виробництва профілів та планок CIDAN Forstner BASE (Bending And Slitting Engine)
Повністю автоматизована виробнича лінія для комплексного виробництва профілів та планок CIDAN Forstner BASE (Bending And Slitting Engine) - Зображення 2
Повністю автоматизована виробнича лінія для комплексного виробництва профілів та планок CIDAN Forstner BASE (Bending And Slitting Engine) - Зображення 3
Повністю автоматизована виробнича лінія для комплексного виробництва профілів та планок CIDAN Forstner BASE (Bending And Slitting Engine) - Зображення 4

Повністю автоматизована виробнича лінія для комплексного виробництва профілів та планок CIDAN Forstner BASE (Bending And Slitting Engine)

Бренд
Запит Товару
Технічний спеціаліст

CIDAN Forstner BASE — модульна автоматизована установка, призначена для суміщеної обробки листового металу: розрізання (slitting) і згинання (bending) за одній станині. Система дозволяє ефективно комбінувати цикл розпуску рулонного матеріалу, попереднього надрізу, згину і підготовки деталі до подальшої обробки. Завдяки компактній модульній конструкції BASE підходить як для серійного виробництва, так і для гнучких малих партій, з економією площі та скороченням часу переналадки.

Особливості та переваги
  • Поєднання двох операцій в одному обладнанні — розрізання та згинання на одній платформі зменшує логістику і час переміщення заготовок.
  • Модульна архітектура — користувач може вибрати потрібні модулі (подача рулону, надріз, згинання, вивантаження) відповідно до виробничої задачі.
  • Висока швидкість переналадки — стандартизовані затиски, змінні матриці/ролики та програмовані параметри дозволяють швидко адаптуватись до нової товщини або профілю.
  • Компактний габарит — зменшене металеве навантаження, невеликий простір установки, що дозволяє встановлення навіть при обмеженій площі цеху.
  • Висока якість обробки — точне позиціювання, контроль над розрізом і згином забезпечує стабільну геометрію виробів, мінімум відходів, кращу продуктивність.
  • Гнучкість виробництва — можливість змінювати конфігурацію для різних матеріалів, товщин і видів продукції, зменшуючи простої між серіями.
  • Підготовка до автоматизації — система BASE легко інтегрується з подальшими модулями (автоподача, вивантаження, маркировка) для створення комплексної лінії.
  Стандартна комплектація
  • Робоча станція CIDAN Forstner BASE із модульною станиною: рулонна подача, надрізний модуль (slitting), згинальний модуль (bending).
  • Система автоматичної подачі листового матеріалу з рулону до модуля надрізання.
  • Надрізний модуль із програмованою кількістю ножів/роликів, регульованим кроком надрізу.
  • Згинальний модуль із програмованим заднім упором (back-gauge), змінними роликами для згину.
  • Пульт керування з графічним інтерфейсом, параметричними рецептами для різних видів матеріалу і товщини.
  • Базові системи безпеки: огородження, фотобари, аварійне зупинення, захист операторської зони.
  • Кабель-канали, інтегроване освітлення робочої зони, базова підготовка до монтажу.
  Опції
  • Подовжений модуль подачі + автоматичний рулонний стапель — дозволяє працювати з більш довгими рулонами без втручання оператора.
  • Допоміжні ролики та матриці для спеціальних згинів — наприклад, для профілів з фланцями або великою висотою.
  • Система вимірювання товщини та контролю якості матеріалу — автоматичне визначення товщини листа перед обробкою.
  • Автоматична зміна інструментів згинального модуля — для різних радіусів/типів згину.
  • Система вивантаження/вивід готових деталей — конвеєр, накопичувач або робот-маніпулятор.
  • Інтеграція з ERP/MES-системами для автоматичного запуску заданих програм обробки.
  • Допоміжне освітлення/маркування деталей — коли потрібна додаткова логістика або впізнавання продукції.
  Технічні характеристики
Параметр Значення
Тип матеріалу Рулонна сталь/смуга, алюміній, кольорові метали (залежно від модифікації)
Надрізальний модуль Програмований кількість ножів/роликів, регульований крок надрізу (залежить від конфігурації)
Згинальний модуль – радіуси згину Типові згини від малого радіусу до крупного профілю (за замовленням)
Ширина матеріалу 100 - 1000 мм
Товщина матеріалу до 1,0 мм
Згинальна станція – кількість аксесуарів Змінні ролики, матриці, упори (за конфігурацією)
Робоча швидкість модуля надрізу До  30 м/хв (орієнтовно, залежить від ножового оснащення)
Повторюваність позиціонування ± 0,1 мм (залежно від системи керування)
Пульт керування Графічний HMI-інтерфейс, рецептне управління
Живлення електричне 400 В/50 Гц, 3 фази
Довжина установки 6000 мм (8000 мм залежить від конфігурації)
Безпека CE-маркування, стандартні фотобари/огородження
