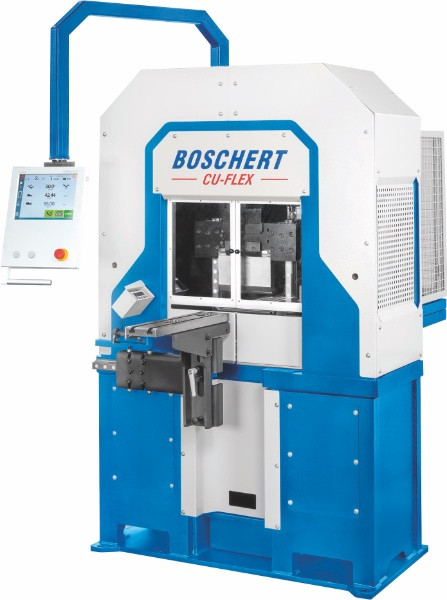

Boschert CU-Flex — компактна і економічна «3-в-1» машина для обробки шин і смуг (пробивання, відрізування, гнуття). Призначена в першу чергу для міді (busbars), але також підходить для алюмінію й сталі. CU-Flex поєднує тривіальну установку та просте управління (графічний контролер Cybelec CybTouch 12) з CNC-заднім упором (back gauge) — тому ідеальна для прототипів та коротких серій, коли важлива компактність робочого місця й універсальність операцій.

Особливості та переваги
  • 3-в-1: пробивання + відрізування + гнуття — замінює три окремі верстати і економить площу цеху. CU-Flex має центровану, пневматично пересувну каретку інструментів, що забезпечує швидку зміну робочих станцій під різні технології.
  • Компактний дизайн — малий розмір під установку робить CU-Flex підходящим для майстерень і виробництв з обмеженою площею.
  • Потужний гідравлічний циліндр 45 т (450 кН) — дає достатню силу для пробивання та гнуття типових шин.
  • Зручне CNC-керування — графічна панель CybTouch 12 (12″) спрощує підготовку програм, має CNC-керований задній упор для точного позиціювання і цифровий індикатор переднього упору по осі X.
  • Сумісність зі стандартними інструментами — Amada-style пуансони/матриці для пробивання і стандартні інструменти для відрізання/гнуття роблять підбір і заміну інструментів простими і недорогими.
  Стандартне оснащення
  • Cybelec CybTouch 12 — графічна панель керування з CNC-контролем заднього упору (back gauge).
  • Гідравлічний циліндр 45 т ( 450 кН), CNC-кероване регулювання ходу (stroke) штока.

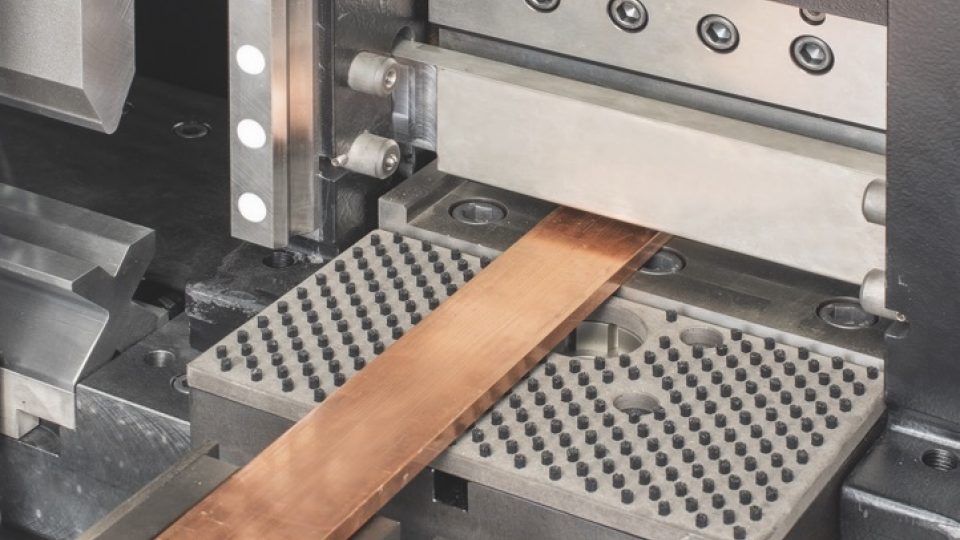

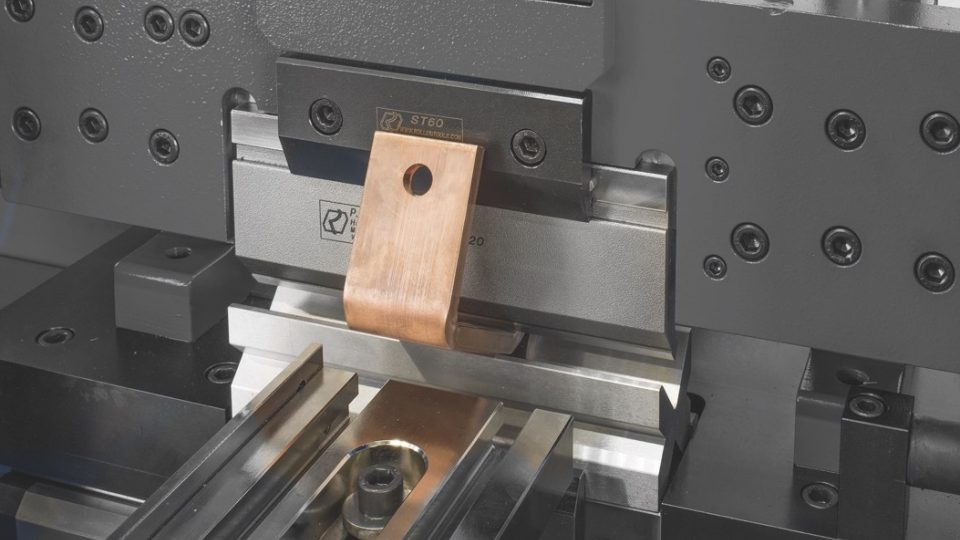

  • Пневматично рухома каретка станцій (station carrier) — швидке перемикання між пробивною, відсікаючою станціями та станцією гнуття.

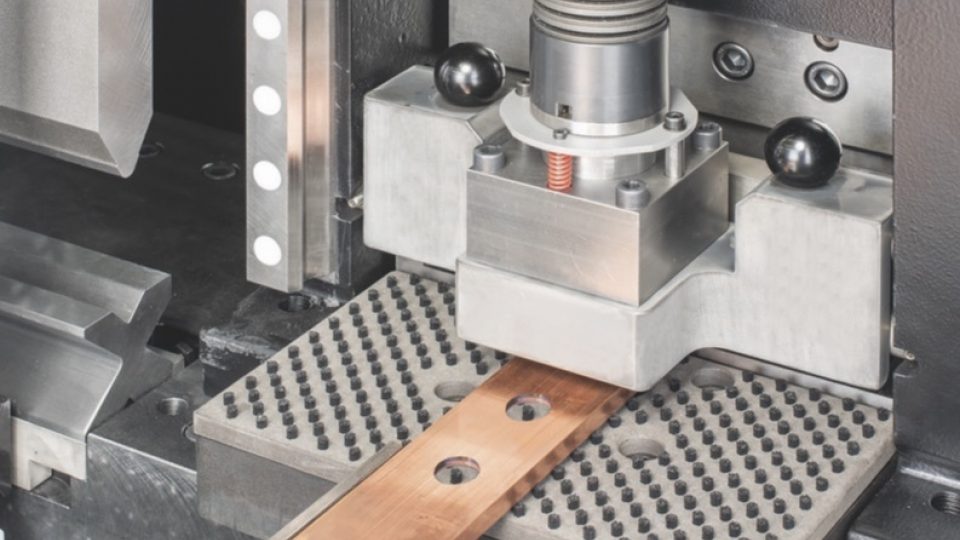

  • Amada-style пробивна система (пуансон/матриця) для отворів; цифровий передній упор по осі X (ручне регулювання із цифровим відліком).
  • Робочий захват/упори та базові засоби безпеки відповідно до стандартів (педаль/двуручна кнопка запуску, захисні екрани згідно локальних вимог).
  Опції
  • Розширені набори інструментів під спеціальні контури / великі діаметри пуансонів.
  • Різні конфігурації передніх/задніх упорів для специфічних задач (додаткові цифрові індикатори, подовжувачі для довгих шин).
  • Автоматичні системи подачі (під запит у постачальника) — для серійного виробництва можливі рішення інтеграції подачі/завантаження.
Технічні характеристики
Параметр Значення
Максимальні розміри шини для обробки 200 × 15 мм (ширина × товщина).
Гідравлічна сила (циліндр) 45 т ( 450 кН).
Максимальна товщина пробивки (мідь / алюміній) 15 мм.
Максимальний діаметр пробивки 31,7 мм.
Максимальна глибина по осі Y 1000 мм.
Макс. хід згинання 190 мм.
Габарити машини (Д × Ш × В) 2350 × 1250 × 2120 мм.
Висота робочої поверхні 900 мм.
Маса 3200 кг.
