Профілювальний верстат для фланців Spiro Rollforming machine TDC/F

Профілювальний верстат для фланців Spiro Rollforming machine TDC/F

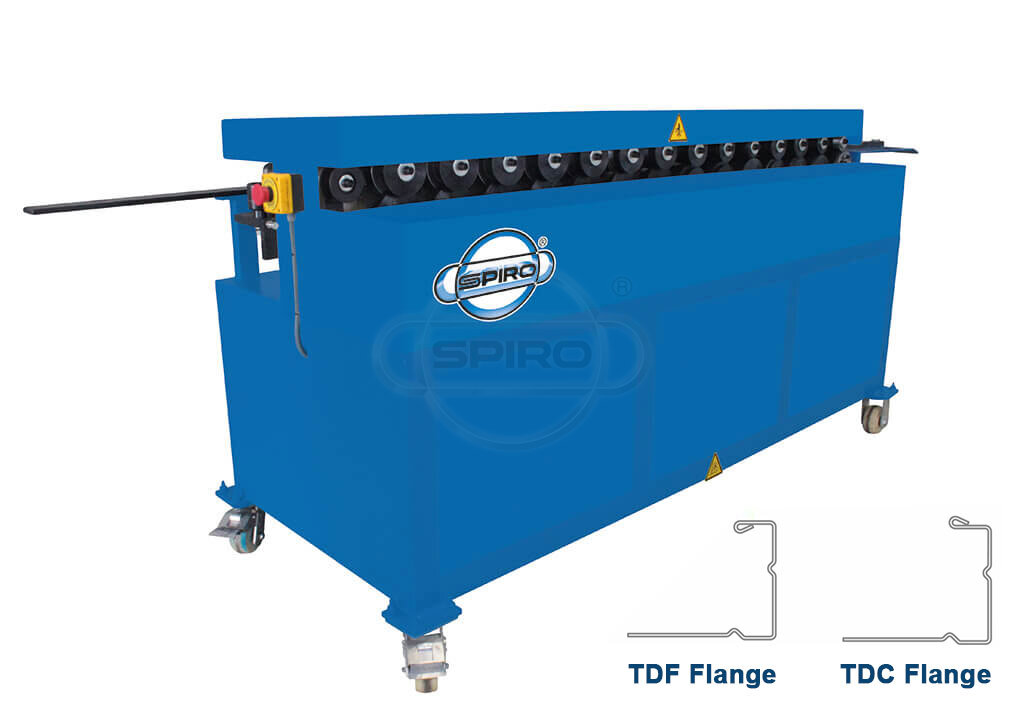

Spiro Rollforming machine TDC/F від Spiro International SA (Швейцарія) — це профілювальний верстат з 14 формувальними станціями, призначений для створення жорсткого фланця TDC або TDF безпосередньо з матеріалу стінки повітроводу. Фланці TDC/TDF є одним із найпоширеніших у світі стандартів для з’єднання прямокутних повітроводів, оскільки вони усувають необхідність у додаткових кутниках і забезпечують високу герметичність. Верстат є двостороннім (Dual sided) і може одночасно створювати фланець на одній стороні та з’єднувальні кліпси (clips) на другій.

Особливості та переваги
Особливість Перевага
Формування TDC/TDF Створює галузевий стандартний фланець, що не вимагає додаткових рейок, спрощуючи процес монтажу на об'єкті.
Двостороння робота Подвійний набір інструментів дозволяє формувати фланець на одній стороні та кліпси на іншій, підвищуючи універсальність верстата.
Висока універсальність матеріалу Може обробляти оцинковану сталь товщиною до 1.2 мм, що охоплює більшість потреб у виробництві прямокутних повітроводів.
Мінімальна кількість станцій Використання лише 14 станцій дозволяє мати компактну та ефективну конструкцію.
Використання матеріалу стінки Фланець створюється з тіла заготовки, що зменшує витрати матеріалу та забезпечує міцне інтегроване з'єднання.
  Стандартне оснащення
  • 14-станційний профілювальний блок.
  • Двостороннє оснащення (Dual sided): інструменти для формування фланця TDC або TDF на одній стороні.
  • Інструменти для виробництва з'єднувальних кліпсів на другій стороні.
  • Міцна конструкція, що забезпечує стабільність при профілюванні.
  • Ролики, включені для формування TDC або TDF та кліпсів.
  Опції
  • Інструментальна оснастка для іншого типу фланця (наприклад, TDC замість TDF або навпаки, якщо вона не входить у початковий комплект).
  • Комплекти додаткових роликів (rollers) та кліпсів різних розмірів.
  • Загартовані ролики для підвищення довговічності.
  Технічні характеристики
Параметр Значення
Товщина листа (макс.) 0.5–1.2 мм (оцинк. сталь)
Макс. робоча швидкість 8 м/хв
Кількість формувальних станцій 14
Тип фланця TDC або TDF
Виробництво кліпсів Так, на другій стороні
