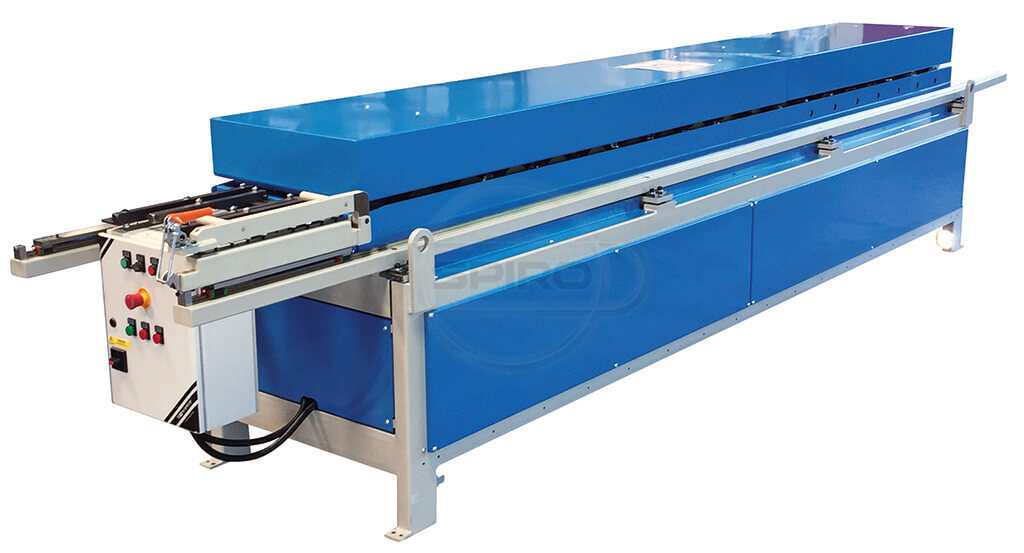

Spiro 20 & 30 Rollforming machine від Spiro International SA (Швейцарія) — це високопродуктивний профілювальний верстат, спеціально розроблений для формування жорсткого фланця типу SPC (Spiro Pipe Connection) безпосередньо з матеріалу стінки повітроводу. Цей верстат має 19 формувальних станцій і ідеально підходить для ручного подавання заготовок. Верстат є двостороннім (Dual sided) і може одночасно виробляти як фланець на одній стороні, так і з’єднувальні кліпси (clips) на іншій. Існує дві основні моделі: “20” та “30”, які відрізняються максимальною товщиною оброблюваного матеріалу.

Особливості та переваги
Особливість Перевага

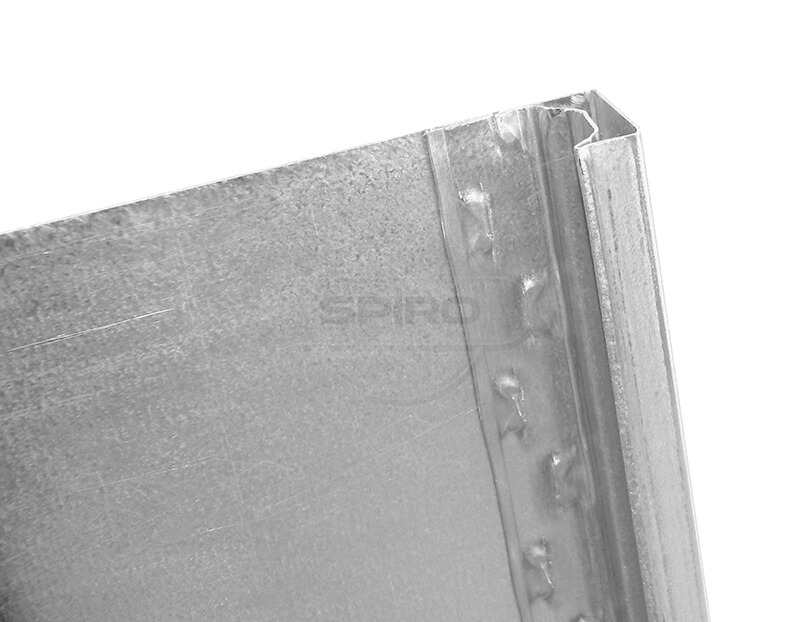

Інтегрований фланець SPC Створення жорсткого фланця безпосередньо із матеріалу повітроводу, що спрощує та прискорює збірку.
Двостороння робота Подвійний набір інструментів (Dual tooling) дозволяє формувати фланець на одній стороні та кліпси на іншій, підвищуючи ефективність.
Висока швидкість Максимальна робоча швидкість 18 м/хв, що забезпечує високу продуктивність.
Надійний привід Головний привід з потрійними високопродуктивними ланцюгами (triple heavy duty chains) для довговічності та стабільної роботи.
Корекція викривлення Вихідний випрямляючий ролик (Exit straightening roll) коригує будь-який вертикальний вигин (bow) заготовки.
Ефективне з'єднання Подвійні станції зшивання зі зміщенням (Double stitching stations with off-set).
Робота з короткими заготовками Система швидкознімної каретки (Quick release trolley system) дозволяє працювати з дуже короткими заготовками.
  Стандартне оснащення
  • 19-станційний профілювальний блок.
  • Подвійний набір інструментів (Dual tooling) для формування фланця SPC та кліпс.
  • Головний привід з потрійними високоміцними ланцюгами.
  • Дві станції зшивання зі зміщенням.
  • Вихідний випрямляючий ролик.
  • Система швидкознімної каретки (тільки для моделі 30, або як опція для 20).
  Опції
  • Система швидкознімної каретки (якщо не входить у стандартну комплектацію моделі).
  • Посилена верхня балка (згідно з загальною інформацією про прямокутні машини Spiro).
  • Загартовані ролики для тривалого терміну служби.
  • Легко регульована бічна напрямна.
Технічні характеристики
Параметр Модель 20 Модель 30
Товщина листа (фланці) 0.5–0.9 мм (оцинк. сталь) 0.8–1.2 мм (оцинк. сталь)
Мін. довжина заготовки 230 мм 230 мм
Макс. робоча швидкість 18 м/хв 18 м/хв
Кількість формувальних станцій 19 19
Тип фланця SPC SPC
