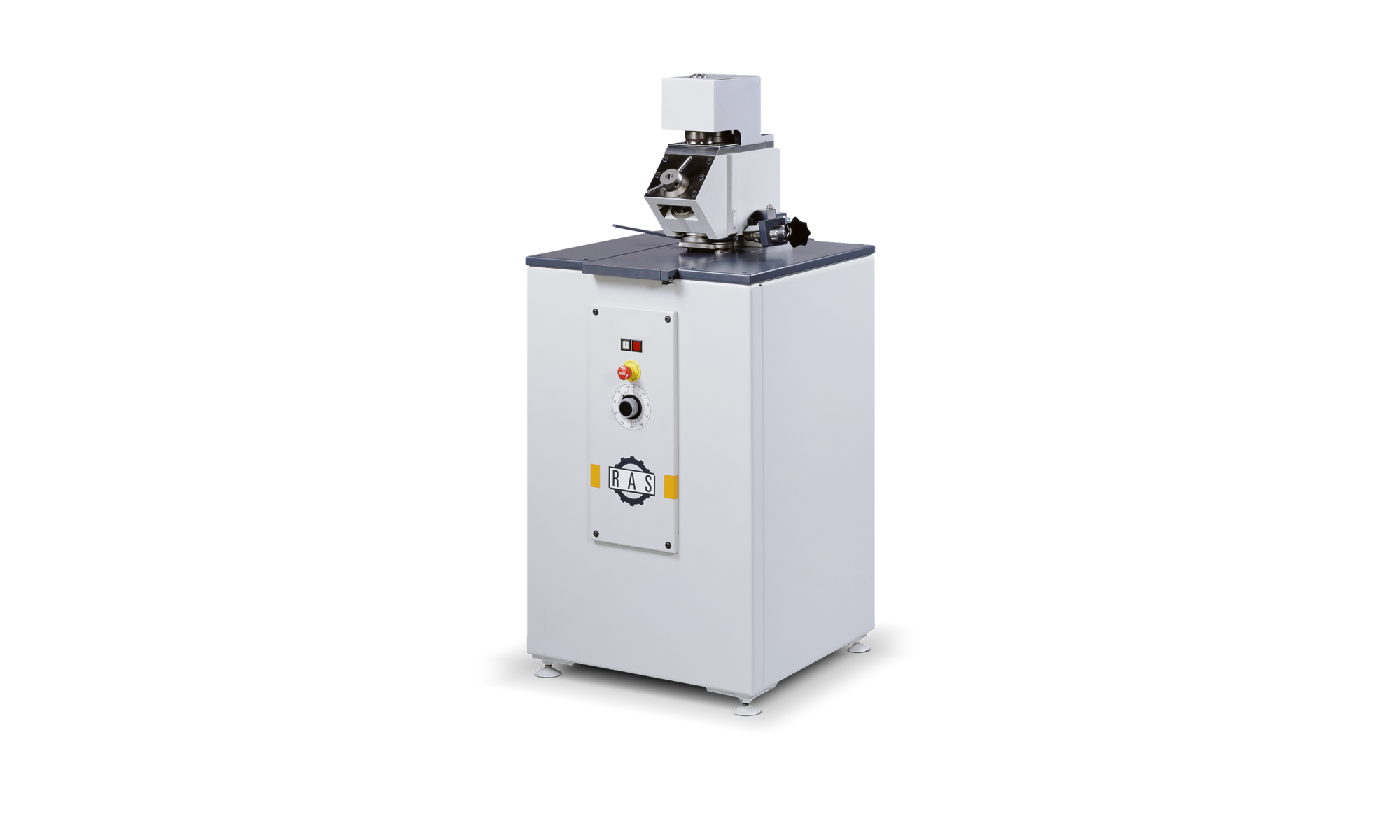

RAS Flanging Machine 21.20 — це спеціалізований електромоторний верстат, розроблений компанією RAS Reinhardt Maschinenbau GmbH для високошвидкісного та високоточного формування 90∘ відбортовок (фланців) на прямокутних, круглих та, що особливо важливо, криволінійних (радіусних) заготовках з тонколистового металу. Він є основним інструментом у HVAC-індустрії для підготовки сегментів повітроводів до з’єднання за допомогою замків “Піттсбург” (Pittsburgh seam) або самозамикаючих швів Snaplock.

Особливості та переваги
Особливість Перевага для виробництва

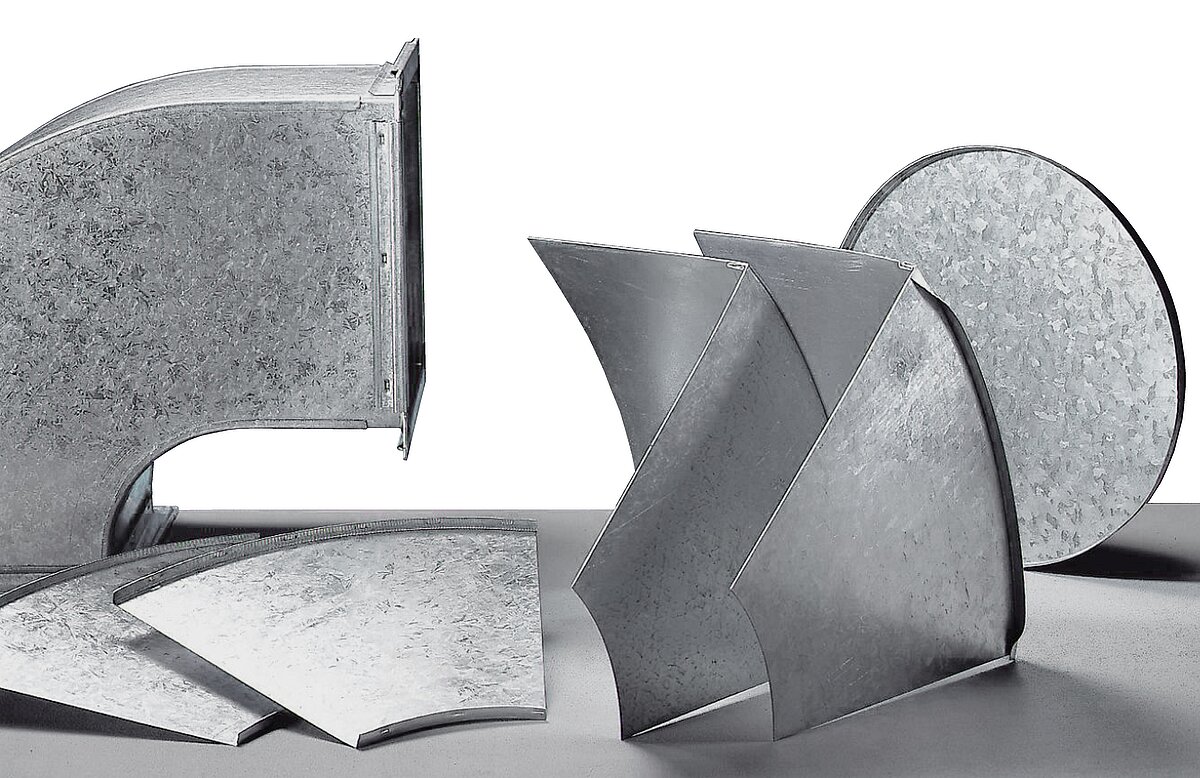

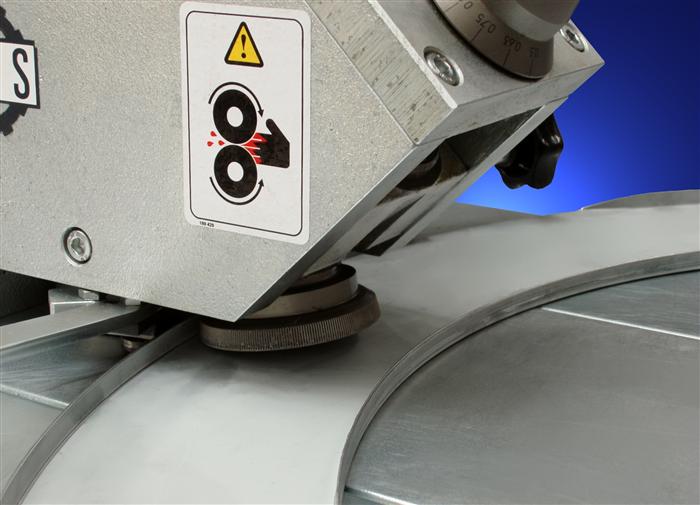

Робота з радіусними елементами Великі формувальні ролики забезпечують рівномірний, нехвилястий результат навіть на малих радіусах (наприклад, на щоках колін повітроводів).
Плавно регульована швидкість Швидкість подачі можна налаштовувати від 0 до 9.4 м/хв, дозволяючи оператору адаптуватися до складності деталі та власного темпу роботи.
Плавне регулювання товщини листа Нескінченне регулювання для роботи з різною товщиною металу в діапазоні від 0.5 до 1.5 мм, без необхідності заміни інструменту.
Універсальне живлення Можливість підключення до стандартної побутової мережі 230 В, що підвищує гнучкість розміщення верстата.
Довговічність конструкції Широка опорна поверхня та зносостійкі деталі забезпечують тривалий термін служби, що є стандартом для обладнання RAS.
  Стандартне оснащення
  • Верстатний стіл з розширеною опорною поверхнею: Забезпечує підтримку заготовки до та після зони формування.

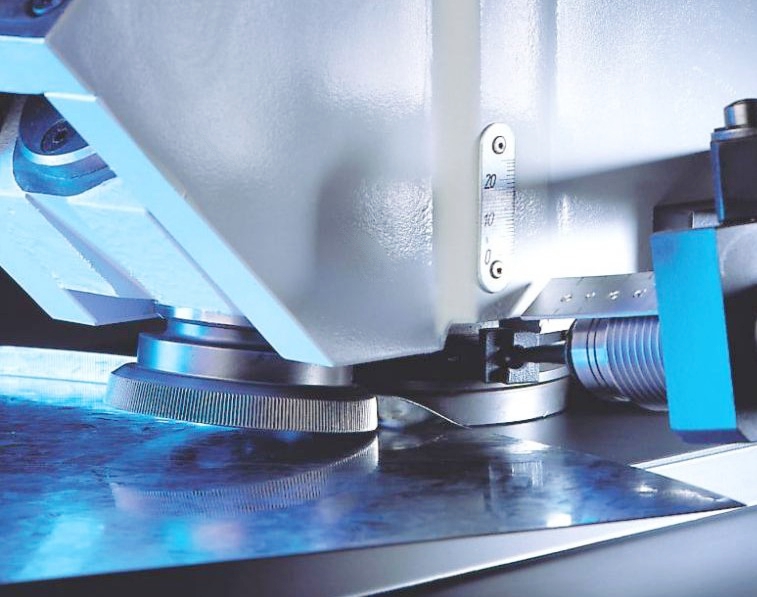

  • Формувальні ролики: Комплект великих роликів, здатних формувати 90∘ фланець заввишки від 6 до 15 мм.

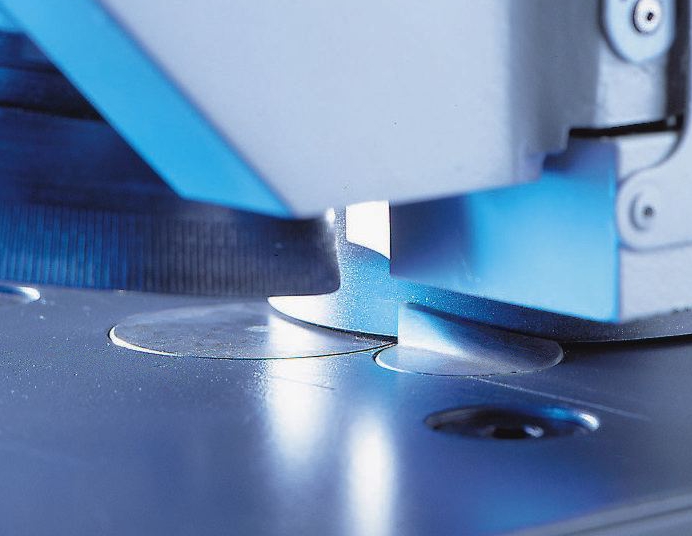

  • Регульований упор: Регульований обмежувач (stop) для попереднього підгину фланця, що служить опорою при подачі матеріалу.
  • Моторний привід: З електронним регулюванням швидкості подачі.
  Опції
  • Автоматична напрявляюча для листа (Automatic Sheet Guiding System): Спрощує роботу, допомагаючи оператору підтримувати постійну висоту фланця (8 або 10 мм) для забезпечення високої повторюваності.

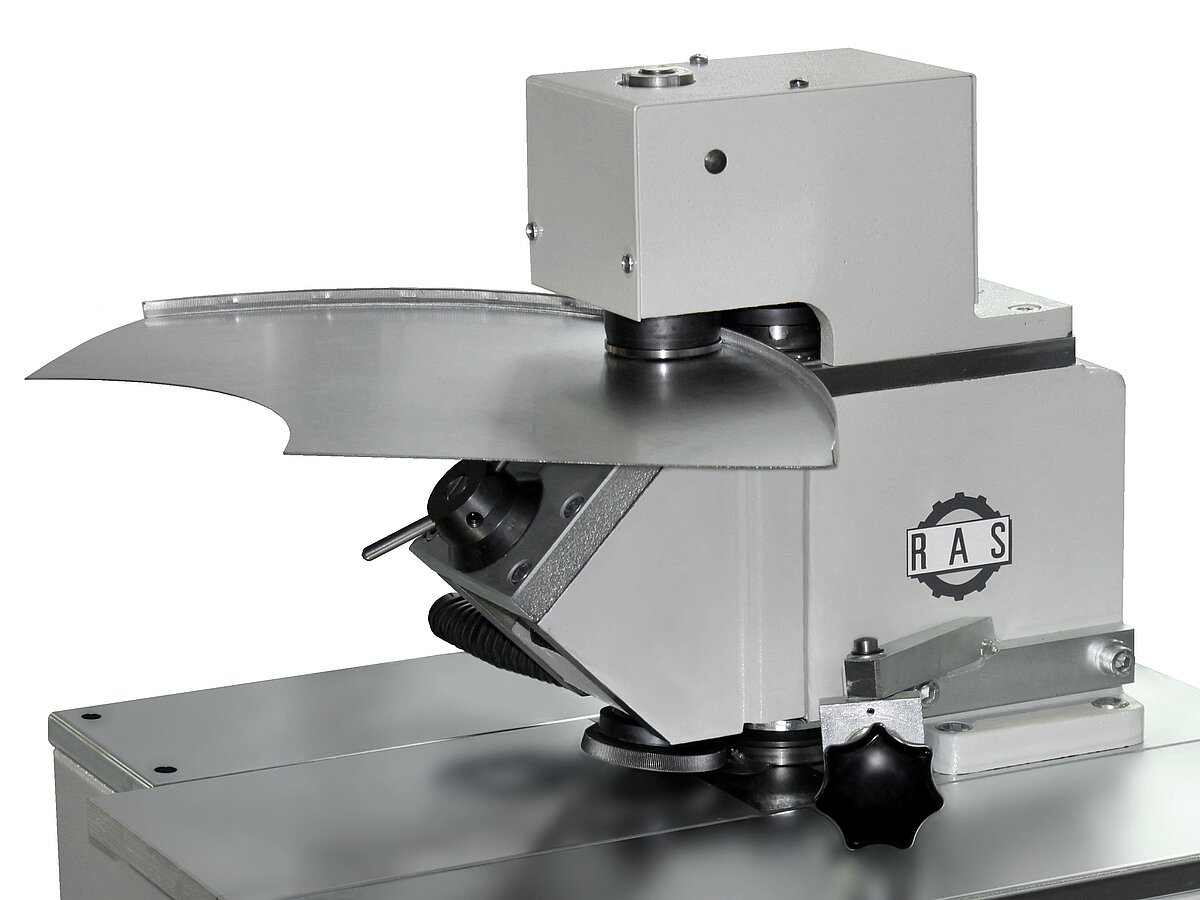

  • Насадка для замка Snaplock (Top Attachment for Button Punch): Додатковий блок, який встановлюється зверху і дозволяє за один прохід перфорувати та зміщувати "кулачки" (cams) для створення елемента самозамикаючого шва Snaplock (Cam Standing Seam).

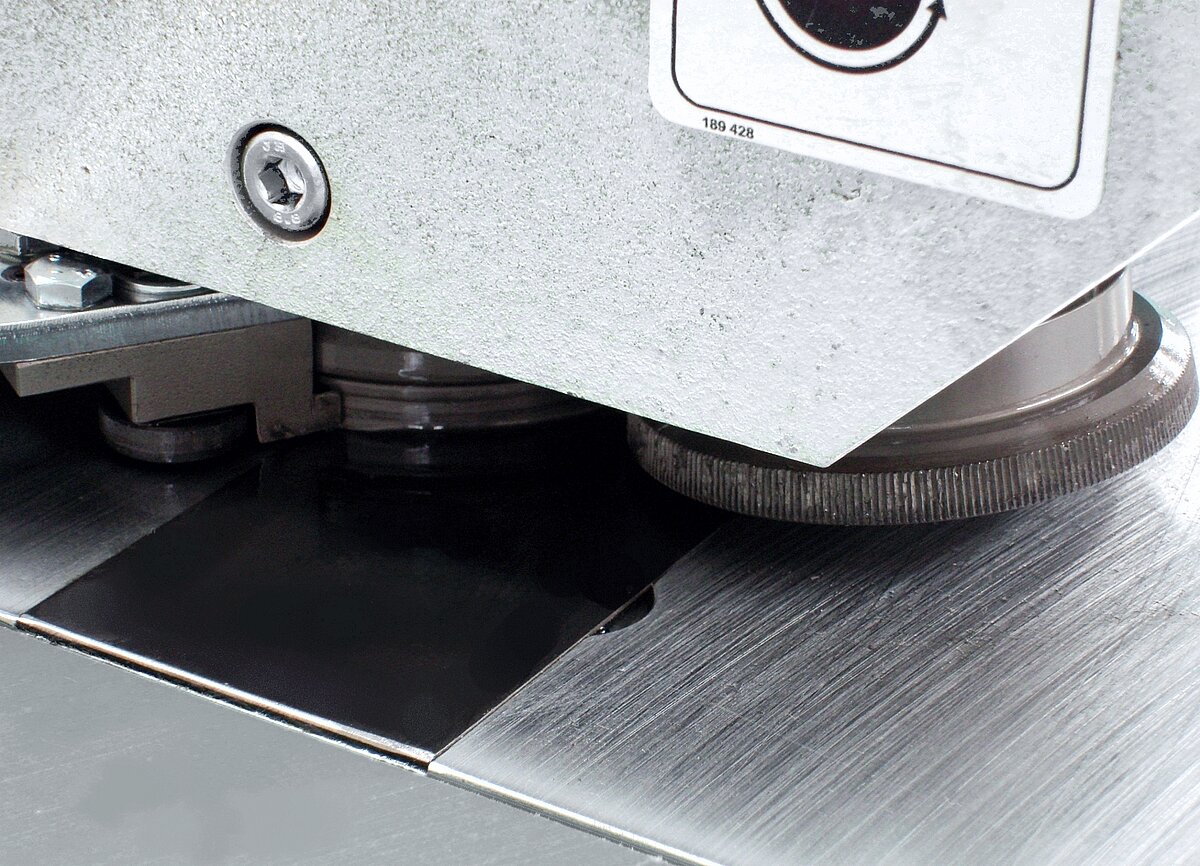

  • Виконання для нержавіючої сталі: Спеціальні формувальні ролики та вставки для обробки нержавіючої сталі без пошкодження поверхні.
  • Вставка з пружинної сталі: Вставка в робочий стіл, що підвищує його стійкість до зносу (наприклад, від шорстких плазмових зрізів).
  • Ножний перемикач: Для зручнішого керування циклом обробки, особливо при роботі з великими деталями.
  Технічні характеристики
Параметр Значення
Макс. товщина листа (М'яка сталь) 1.5 мм
Діапазон товщини листа 0.5−1.5 мм
Висота фланця (мін. - макс.) 6−15 мм(плавне регулювання)
Робоча швидкість (плавно регульована) 0−9.4 м/хв
Напруга живлення 230 В (однофазна)
