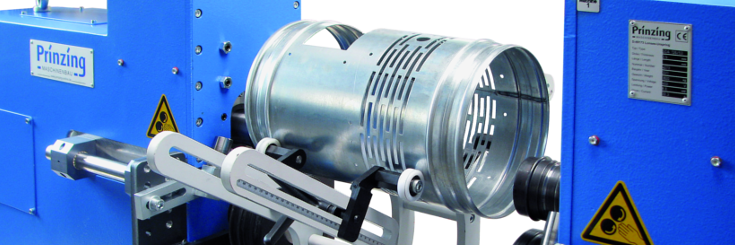

Промисловий зигувальний верстат Prinzing SDA 100/103

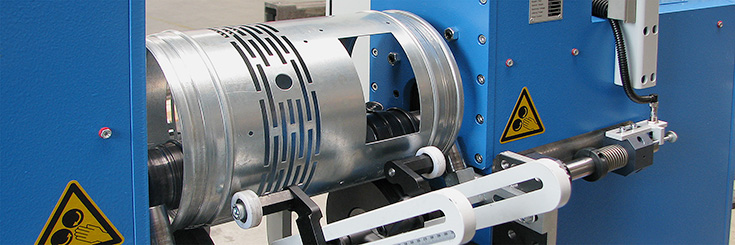

Промисловий зигувальний верстат Prinzing SDA 100/103 - Зображення 2

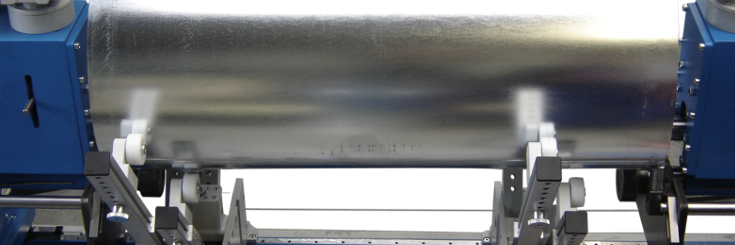

Промисловий зигувальний верстат Prinzing SDA 100/103 - Зображення 3
Промисловий зигувальний верстат Prinzing SDA 100/103 - Зображення 4

Промисловий зигувальний верстат Prinzing SDA 100/103

Бренд
Запит Товару
Технічний спеціаліст

Prinzing SDA 100/103 — це високоавтоматизована подвійна зигувальна система (Sickendoppelanlage), розроблена для одночасної обробки обох кінців труб або інших циліндричних заготовок. Основне призначення верстата — значно збільшити продуктивність при серійному виробництві повітропроводів, труб чи інших деталей, де потрібне симетричне або синхронне формування країв.

Система складається з двох незалежних або синхронізованих робочих вузлів (голів), які можуть бути швидко та точно налаштовані на різні операції: зигування, бортування або формування замків.

Особливості та переваги
  • Подвійна продуктивність (Simultaneous Processing): Ключова перевага — обробка двох кінців деталі за один цикл. Це скорочує час такту удвічі порівняно з односторонніми машинами, що критично важливо для великих обсягів.
  • Синхронна робота та точність: Обидві обробні голови працюють синхронно (за рахунок ЧПК-керуванню), забезпечуючи ідентичну якість формування та високу повторюваність на обох кінцях труби.
  • Автоматизація процесу: Можливість інтеграції в повністю автоматизовані виробничі лінії (наприклад, лінії з виробництва труб) з автоматичною подачею та вивантаженням.
  • Паралельна моторизована подача: Моторизоване регулювання та паралельна подача (Parallelzustellung) роликів забезпечує точне дозування притискного зусилля, що є гарантією якості кінцевого профілю.
  • Гнучкість налаштування: Верстат може бути налаштований на виконання різних операцій на кожному кінці (наприклад, зигування на одному кінці та бортування на іншому).
  Стандартне оснащення
  • Два незалежні/синхронізовані робочі вузли (голови): Розташовані на спільній станині з можливістю регулювання відстані.
  • Міцна зварена сталева конструкція: Забезпечує жорсткість при одночасному навантаженні на обидві головки.
  • Жорсткі робочі ролики: Загартовані та шліфовані, встановлені на високоточних підшипниках.
  • Система керування ЧПК: Програмований логічний контролер для керування послідовністю операцій, подачею та швидкістю.
  • Сенсорний екран (Touch-Screen): Для інтуїтивного введення та збереження параметрів обробки.
  • Моторизоване регулювання відстані між головами: Для налаштування під різну довжину заготовки.
  • Плавне регулювання швидкості: Зазвичай, через інвертор, з можливістю правого/лівого ходу.
  • Електрична система безпеки: З функцією аварійної зупинки.
  Опції
  • Повністю автоматичне завантаження/вивантаження: Інтеграція з конвеєрами або маніпуляторами.
  • Розширення пам'яті програм: Зберігання великої кількості унікальних рецептів обробки.
  • Спеціальні формувальні ролики: Для всіх можливих профілів, необхідних у клієнта (наприклад, для формування вальцьованого фальца, ущільнювальних зигів, упорних ребер).
  • Автоматична централізована система змащення: Для мінімізації часу на обслуговування.
  • Спеціальні опорні елементи: Пристрої для підтримки та центрування труб великого діаметра.
  Технічні характеристики
Параметр Значення
Макс. товщина листа 3.0 мм (400 Н/мм2)
Відстань між центрами роликів 100 мм
Виступ роликів 90мм
Робоча швидкість 0−20 м/хв
Керування ЧПК з сенсорним екраном
Потужність двигуна 2.2 кВт
Електроживлення 400 В / 50Гц
Вага 1900 кг.
