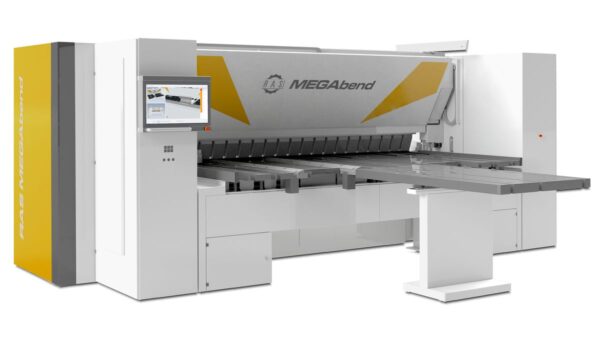

ВЕРСТАТ RAS MEGAbend 76.40-2

ВЕРСТАТ RAS MEGAbend 76.40-2 – система згинання металу MEGAbend демонструє точність згинання вгору-вниз товстих і тонких матеріалів. Для MEGAbend ідеально підходять великогабаритні деталі, складні та трудомісткі для пресових гальм. Графічне програмне забезпечення Bendex автоматично програмує послідовність згинання. Система зупинки з пальцями та присосками забезпечує автоматичне послідовне згинання. Лазер ViN показує оператору позицію завантаження заготовки. Інструменти пропонують багато вільного простору для унікальної геометрії згинання.

Опис (Брошура)

Запит товару

Технічний спеціаліст

Опис

Деталі

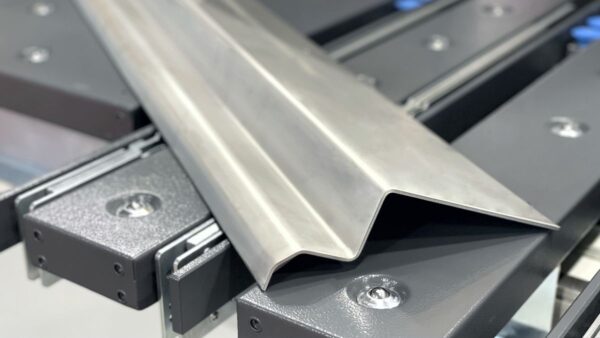

Згинання м’якої сталі товщиною до 6 мм вгору-вниз
Одна людина може згинати навіть великі та важкі деталі
Простота експлуатації: Деталь лежить на вимірювальній системі
Позиціонування деталі пальцями

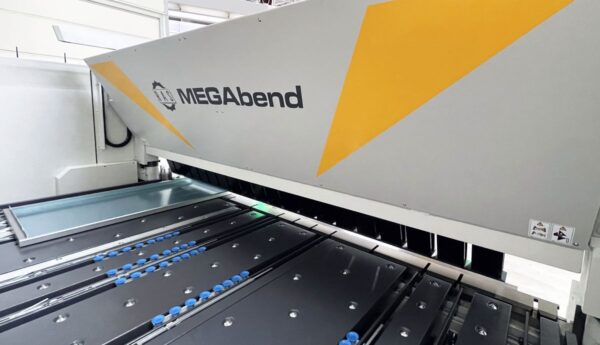

Окремо керовані присоски запобігають зсуву заготовки
Присоски забезпечують зручне завантаження заготовки
Присоски повертають зігнуту деталь назад для полегшення доступу оператора
Віртуальний навігатор ViN (Virtual Navigator) показує положення завантаження за допомогою лазерного променя
Автоматичні послідовні згини без втручання оператора
Полегшені інструменти спрощують налаштування інструменту
Інструменти з геометрією без передньої або задньої частини забезпечують великий вільний простір
Два автоматичних висувних кронштейна для згинання
Управління з боку вимірювання (великі панелі)
Робота з боку відкидної балки (менші деталі та профілі)
Два монітори для роботи спереду або ззаду
Імпорт даних з файлів CAD (STEP, geo, dxf, dwg і т.д.)
Автоматичне програмування послідовностей згинання
Моделювання послідовностей згинання вже в офісі за допомогою офісного програмного забезпечення
PowerBooster для екстремальних зусиль затиску верхньої балки
Інтелектуальна система складання та розкладання балок
Кондиціонер в електричній шафі для екстремальних зовнішніх умов
Ідеальне рішення для користувачів з високими вимогами до гнучкості

Технічні дані (мм)

Робоча довжина – 4060 мм
Максимальна товщина матеріалу (400 Н/мм²) – 5,0 мм
Висота відкритої верхньої балки макс. – 850 мм
Максимальна висота коробки (чотиристороння) – 400 мм
Кількість упорних пальців у прямокутній зоні – 12 (по 2 пальці)
Упорні пальцеві блоки в Т-подібному виконанні – 3 (по 4 пальці)
Присоски – 12 (по 8 присосок)
Програмування – автоматичне
Розміри верстата (Т-вимірювальна система)- 6260 x 6250 мм
