Ручний формувальний верстат Kraftformer Eckold HF 100

Ручний формувальний верстат Kraftformer Eckold HF 100

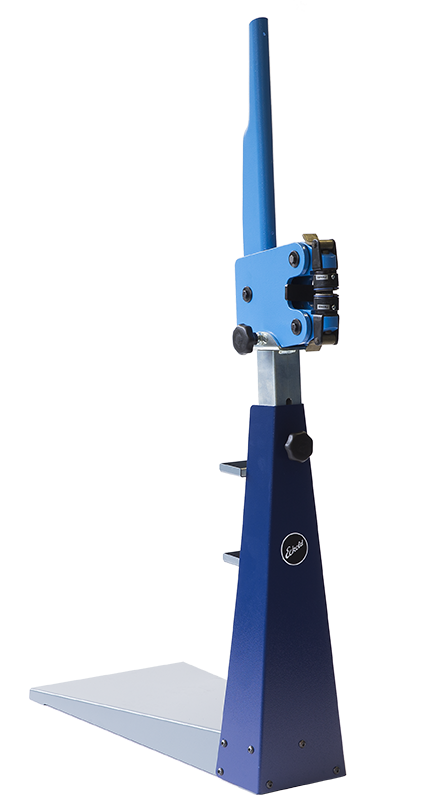

Eckold Handformer HF 100 — це стаціонарний, але компактний формувальний верстат (Kraftformer) з ручним приводом від Eckold (Швейцарія). Він замінює трудомістку роботу з молотком, забезпечуючи точне та швидке стискання (висадку) і розтягування (витяжку) листового металу та профілів. HF 100 є незамінним інструментом у малих майстернях, реставраційних центрах та для виробництва унікальних деталей.

  • Призначення: Формування складних криволінійних поверхонь та корекція профілів.
  • Тип приводу: Ручний (механічний), що забезпечує високу точність контролю процесу.
  • Особливість: Стаціонарна конструкція з великим вильотом 100 мм для роботи з габаритними заготовками.
Особливості та переваги
  • Точна заміна ручної праці: Верстат дозволяє виконувати чисте, швидке та тихе формування металу, замінюючи трудомісткий та галасливий процес вибивання та витяжки молотком.

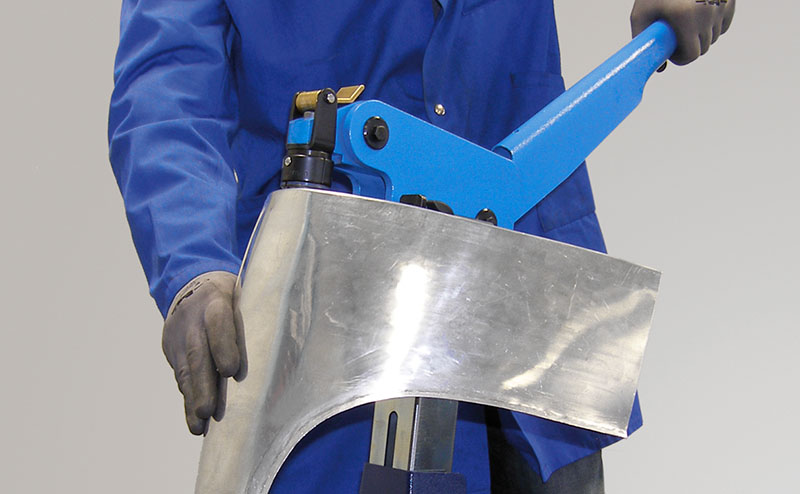

  • Дві основні функції: Здатність виконувати стискання (Shrinking) для створення опуклих форм та розтягування (Stretching) для створення увігнутих форм без нагрівання матеріалу.
  • Універсальність інструменту: Завдяки системі швидкої заміни інструменту, окрім стандартних формувальних вставок, можна використовувати інструменти для висікання, вирубування (notching) та кромкозагинання (edging).
  • Регульована робоча висота: Верстат встановлюється на стійку з можливістю регулювання висоти, забезпечуючи оптимальну ергономіку для оператора.

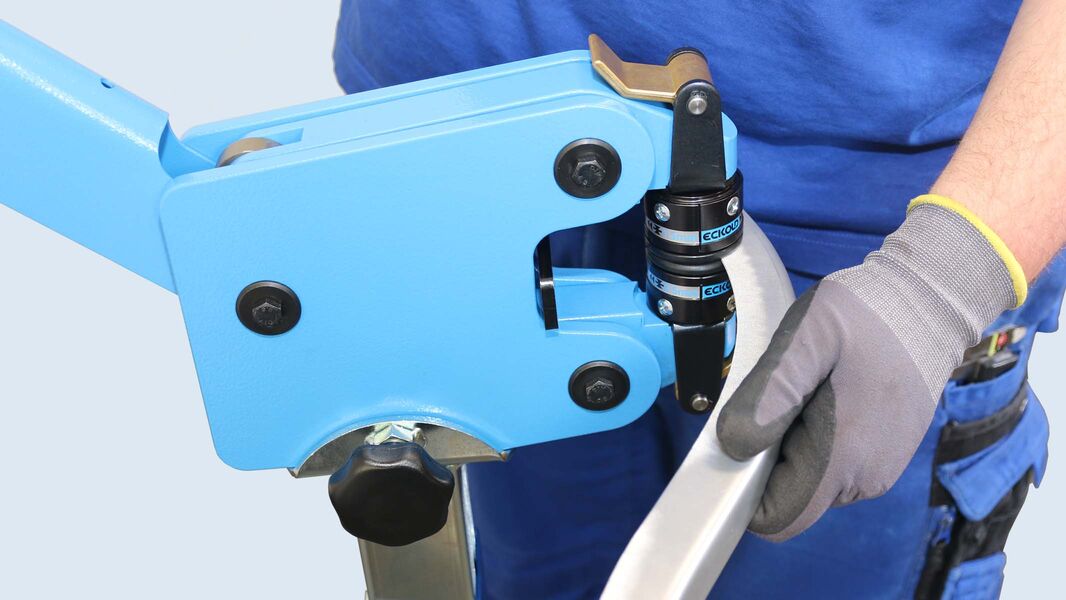

  • Контроль формування: Процес формування контролюється оператором за допомогою важеля, причому кожен рух важеля відповідає робочому такту. Це забезпечує покрокове, високоточне досягнення потрібної форми.
  Стандартне оснащення
  • Основний корпус: Стаціонарна лита або зварена рама з вильотом 100 мм.
  • Привідний механізм: Важільний ручний привід з регульованим робочим ходом.

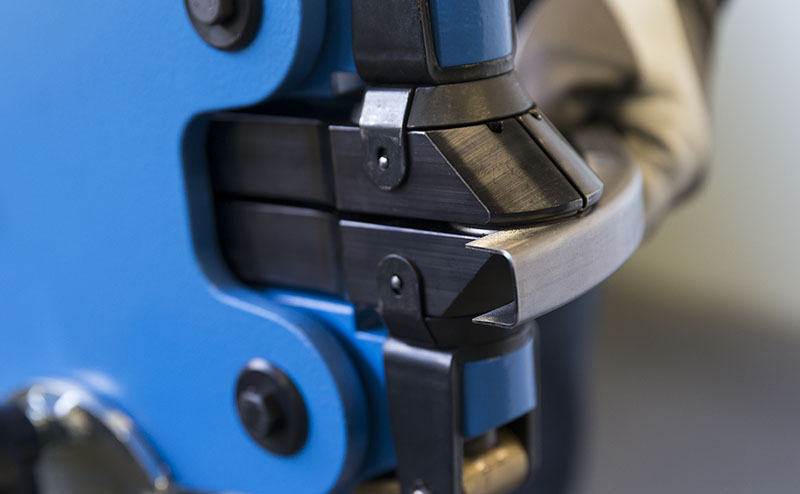

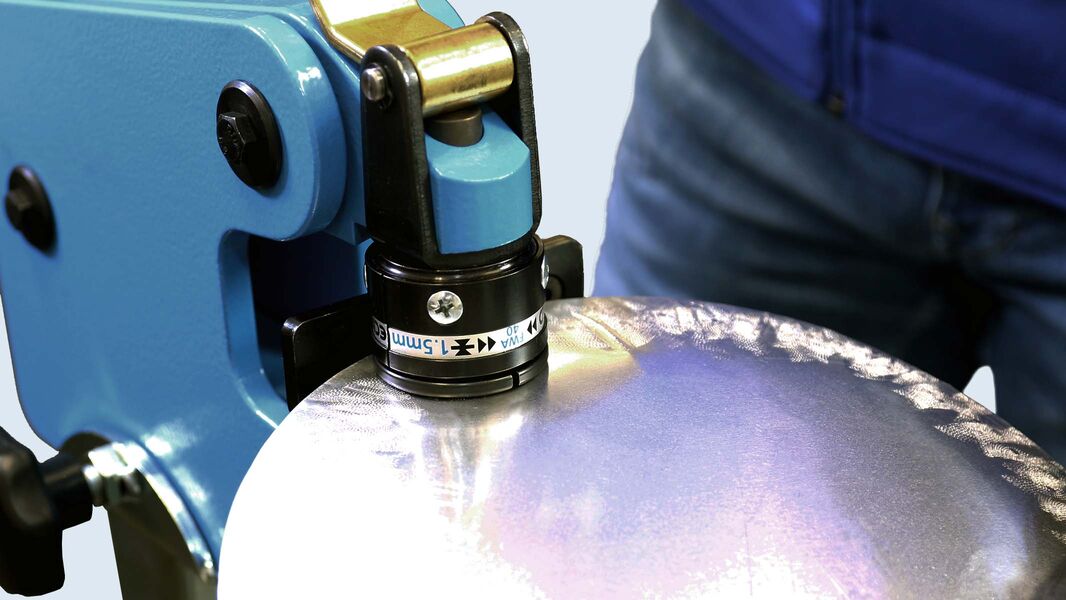

  • Базовий комплект вставок: Змінні інструменти (валки) для стискання (FWA 40) та розтягування (FWR 40) металу.

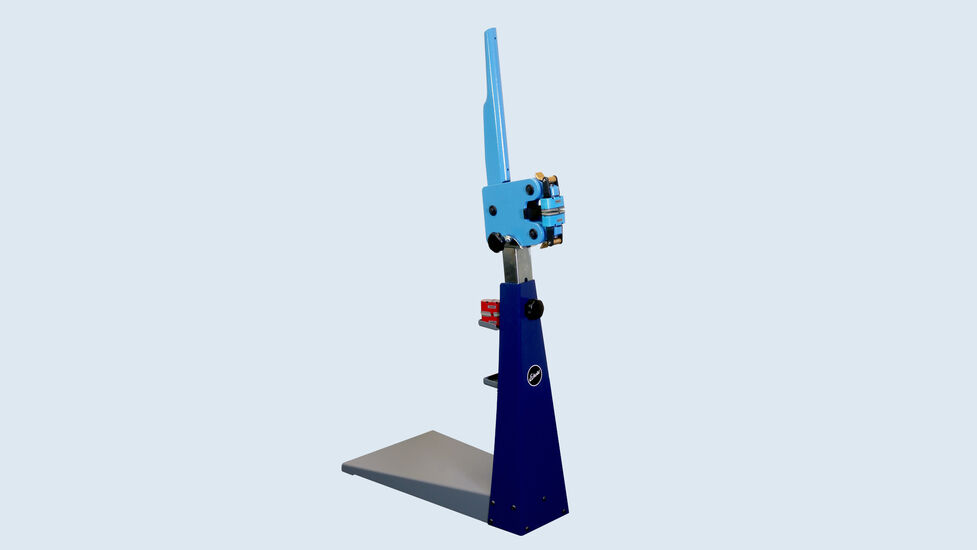

  • Стійка: Стаціонарна підлогова стійка, часто з можливістю регулювання робочої висоти.
  • Вертикальний упор: Обмежувач глибини для точного напрямку заготовок.
  Опції
  • Пневматичний привід (HF 100 PA): Опціональна версія, яка замінює ручний важіль на пневматичний циліндр, забезпечуючи напівавтоматичний режим роботи з частотою ходу приблизно 100–180 ходів/хв.
  • Спеціалізовані інструменти: Набори для висікання (наприклад, отворів), вирубування, кромкозагинання, або спеціальні безслідні вставки (no-marr jaws).
  • Інструменти для клінчування: Додаткові вставки для безшовного з'єднання листів.
  Технічні характеристики
Параметр Значення
Макс. товщина (Сталь 400 Н/мм2) 1.5 мм
Макс. товщина (Алюміній 250 Н/мм2) 2.0 мм
Макс. товщина (Нержавіюча сталь 600 Н/мм2) 1.0 мм

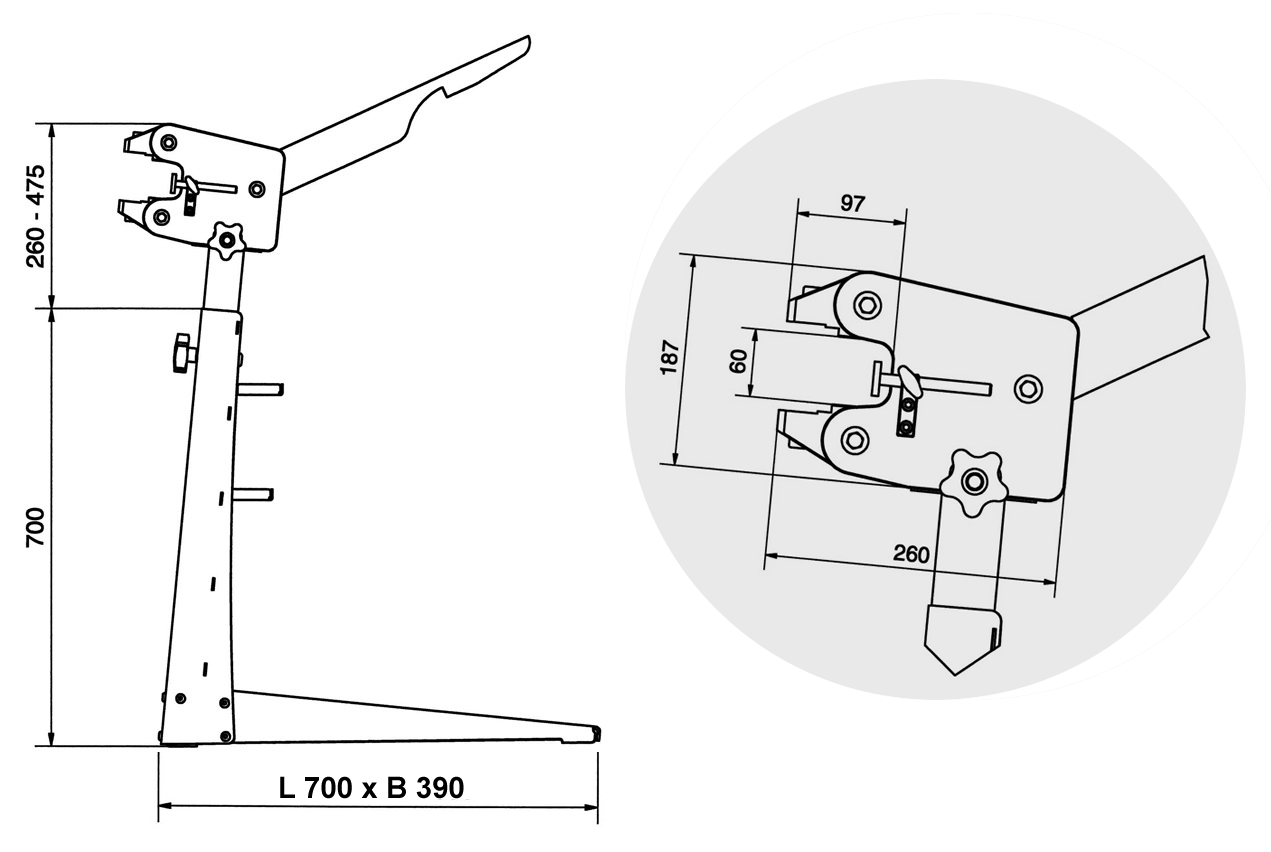

Горизонтальний виліт (Глибина захвату) 100 мм
Вертикальний робочий хід (Висота захвату) 60 мм
Діаметр робочих вставок (прибл.) 40 мм
Тип приводу (Стандарт) Ручний (механічний)
Вага 27 кг

Brochure ECKOLD Sheet metal forming Ru_Cz 2018-08 Kraftformer-Programm_195_2024_06_9_DEU_ENG_klein_compressed__2_Eckold_Handformer_HF_100_197_2024_10_9_DEU_ENG_klein
