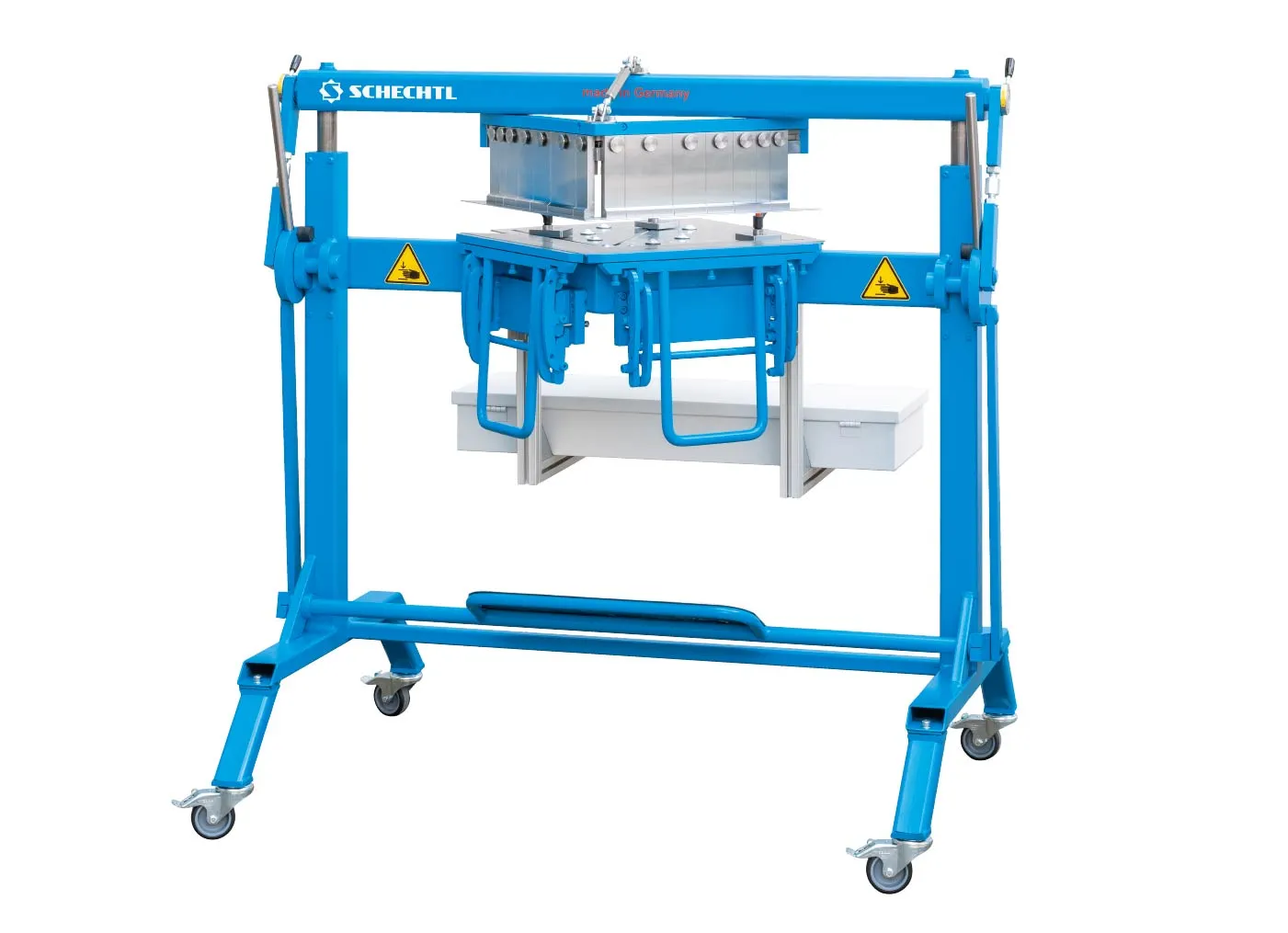

Ручний поворотно-згинальний верстат Schechtl SB

Ручний поворотно-згинальний верстат Schechtl SB


Schechtl SB створений спеціально для виготовлення черепиці швидко та просто. Верстат виконує згинання двох кромок або підгинів, розташованих під кутом 90° один до одного, що значно скорочує кількість робочих кроків. Завдяки змінним сегментам на затискних балках виробництво квадратної, прямокутної черепиці чи інших компонентів стає максимально зручним. У результаті замість 24 стандартних робочих кроків потрібно лише 8, що забезпечує економію часу до 70%. Модель SB 50 здатна гнути сталь товщиною до 1,00 мм. Формати у вигляді черепиці або ромбів можуть виготовлятися з довжиною кромки від 200 до 500 мм.

Переваги:
  • Висока точність: 2 прецизійних згини кромок на 180° за один цикл.
  • Економічність: до 70% економії часу у порівнянні зі стандартними методами.
  • Зручність: скорочення 24 робочих кроків до лише 8.
  • Мобільність: легке пересування завдяки 4 колесам.
  • Робота в одну особу – простота й ефективність у використанні.
Серійне обладнання:

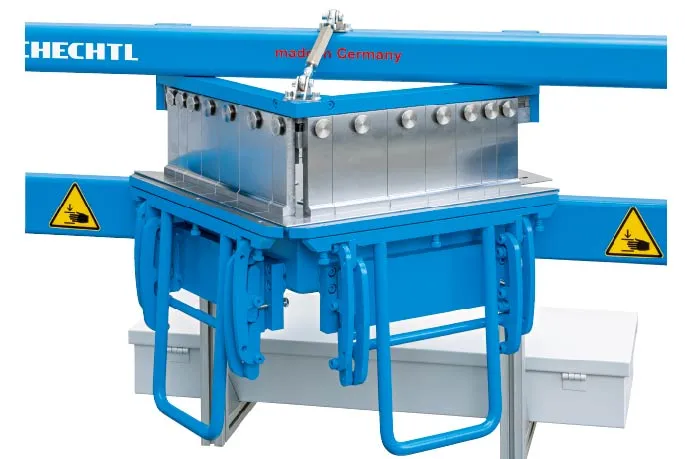

  • Сегменти з системою швидкого затискання
    • Сегменти на затискній балці з радіусом 1,25 мм.
    • Поділ: по 2 шт. × 30/40/50/60/70/100 мм, по 1 куту праворуч та ліворуч (100 мм).
  • Коробка для зберігання
    • Для сегментів та інструментів.
    • Служить додатковою підставкою для інструментів.

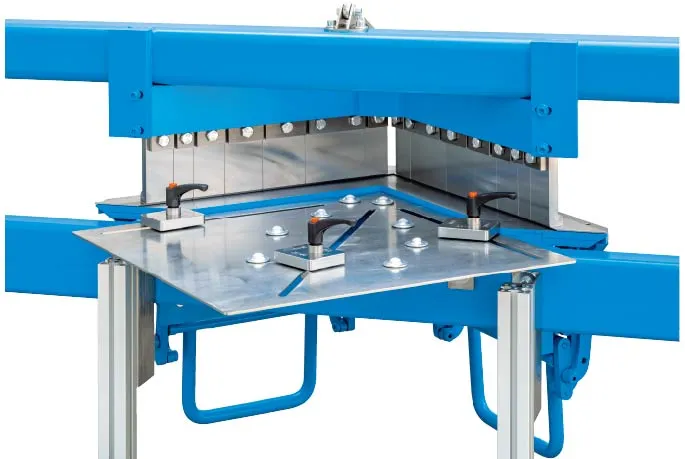

  • Задній упор
    • Точне позиціонування аркушів для рівномірного результату.

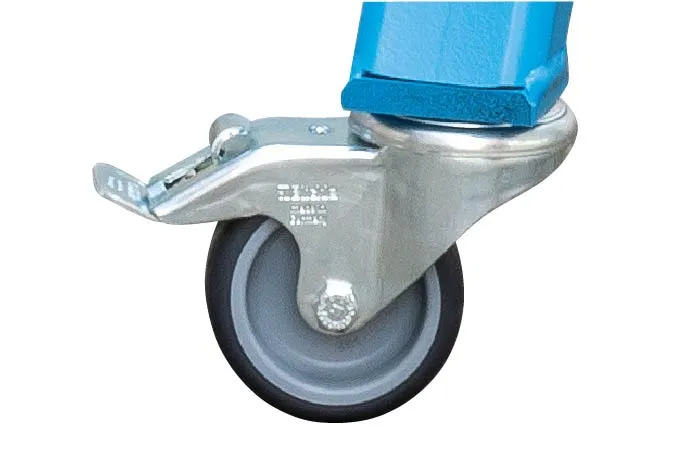

  • Коліщатка
    • 4 міцних ролики з гальмом.
    • Вантажопідйомність на колесо – 100 кг.
Технічні характеристики:
  • Робоча довжина: 550 мм
  • Макс. товщина сталі (400 Н/мм²): 1,00 мм
  • Макс. товщина алюмінію (250 Н/мм²): 1,50 мм
  • Макс. товщина нержавіючої сталі (600 Н/мм²): 0,60 мм
  • Макс. товщина міді (300 Н/мм²): 1,25 мм
  • Макс. товщина цинку (150 Н/мм²): 1,50 мм
  • Висота отвору затискної балки: 86 мм
  • Габарити (Д × Г × В): 1410 × 1005 × 1600 мм
  • Вага: 265 кг

schechtl-sbdata-sheet Produktinfo_Schechtl_Segmentbiegen_Englisch_2024-01-24
