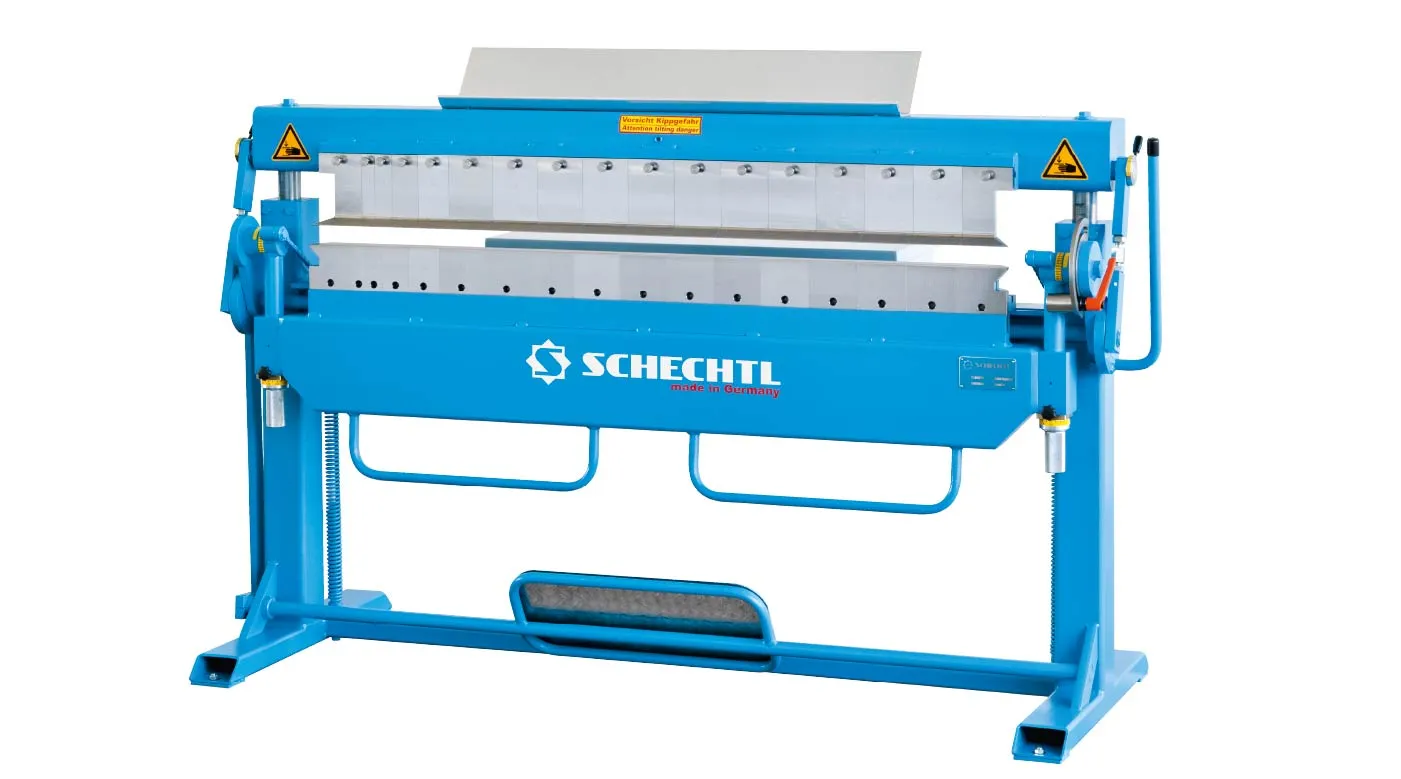

Schechtl UKV 125 – сегментний згинальний верстат з робочою довжиною 1250 мм та здатністю згинати сталь товщиною до 1,75 мм. Він підходить для виготовлення коробчастих, касетних і спеціальних форм, а також для завдань з підгонки. У порівнянні з моделлю UK, ця версія є більш міцною та доступна також у довжинах 1500 мм та 2000 мм.

Переваги:
  • Сегменти з оригінальною системою швидкого затискання Schechtl.
  • Регулювання сегментів без інструментів у трьох зонах: нижня, згинальна та затискна балки.
  • Обмежувач кута згинання для повторюваних операцій.
  • Швидке налаштування тиску затискної балки без інструментів.
  • Просте регулювання опускання згинальної балки.
  • Ножна педаль для зручного затискання заготовки.
  • Лоток для зберігання сегментів та ящик для інструментів (який також використовується як підставка для листів).
  • 4 поворотні ролики з гальмом для мобільності.
  Серійне обладнання:

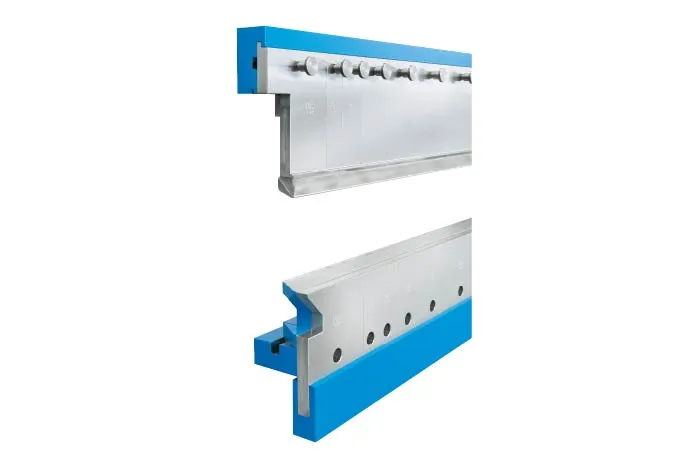

  • Сегменти з системою швидкого затискання
    • Поділ на сегменти: 30/40/50/60/70 мм, 8 × 100 мм, кутові по 100 мм (праворуч і ліворуч).
    • Сегменти на затискній балці з радіусом 1,1 мм.
  • Налаштування тиску затискної балки за допомогою важеля.
  • Опускання згинальної балки маховиком зі шкалою.
  • Обмежувач кута згинання для точного та повторюваного результату.
  • Коробка для зберігання сегментів та інструментів (також слугує підставкою).
  • Дуже широка ножна педаль для закриття затискної балки забезпечує роботу без використання рук та високий рівень безпеки експлуатації.
Опції:
  • Затискні сегменти балки R 2 мм або R 3 мм – для м’якшого згину цинку та алюмінію.
  • Сегменти затискної балки висотою 140 мм, 160 мм або 180 мм – для більших замкнутих форм.
  • Задні упори:

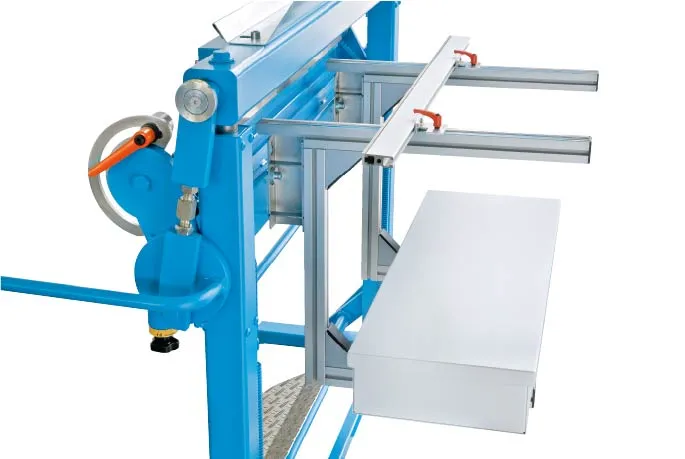

    • Алюмінієвий з Т-подібним пазом 60–500 мм.

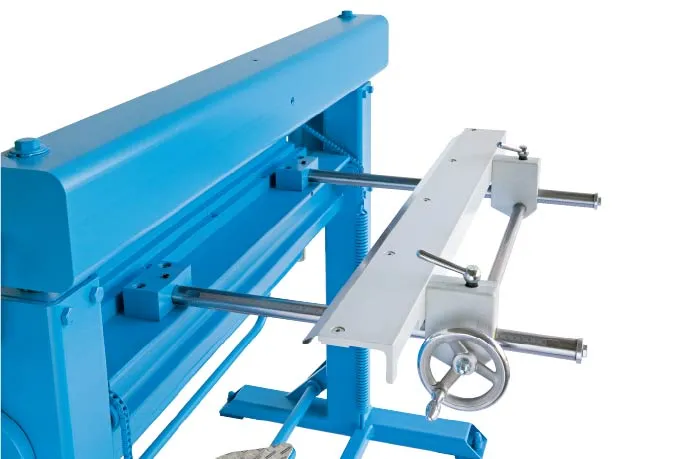

    • Зубчасто-рейковий, з регулюванням маховиком.
  • Універсальний стіл UA125 для повторюваних серійних згинів.
  • Вставки підвіконня (стандартна – 2 сегменти; змінна – 6 сегментів).
  • Прокатний пристрій (4 колеса з шасі, вантажопідйомність 250 кг на колесо) для зручного переміщення.
  Технічні характеристики:
  • Робоча довжина: 1250 мм
  • Макс. товщина сталі (400 Н/мм²): 1,75 мм
  • Макс. товщина алюмінію (250 Н/мм²): 2,50 мм
  • Макс. товщина нержавіючої сталі (600 Н/мм²): 1,00 мм
  • Макс. товщина міді (300 Н/мм²): 2,25 мм
  • Макс. товщина цинку (150 Н/мм²): 2,50 мм
  • Висота отвору затискної балки: 96 мм
  • Габарити (Д × Г × В): 1790 × 740 × 1292 мм
  • Вага: 450 кг
