| тип | ємність | робоча довжина | Д x Ш x В | вага |
| [мм] | [мм] | [мм] | [кг] | |
| 1000×1,5 | 1,50 | 1050 | 1 613 x 885 x 1 387 | 310 |
| 1250×1,5 | 1,50 | 1300 | 1 863 x 885 x 1 387 | 350 |
| 1500×1,5 | 1,50 | 1550 | 2 113 x 885 x 1 387 | 390 |

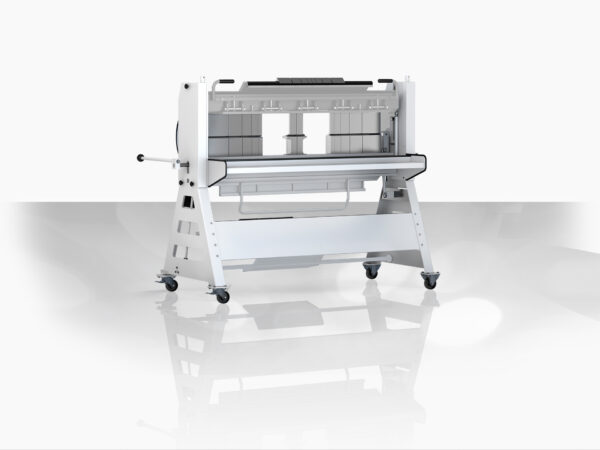

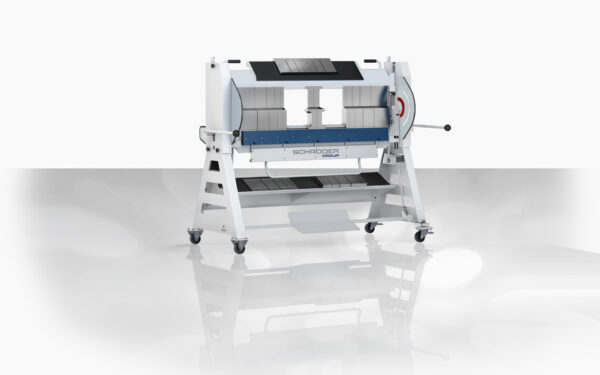

ВЕРСТАТ SCHRÖDER ASK 3
SCHRÖDER ASK 3 – Сегментний листогиб – це новий ручний верстат третього покоління. Він є чудовим рішенням у галузі обробки листа для цехів та при використанні на будмайданчиках. Великий вільний простір в області інструментів розширює спектр продукції, що виготовляється, і забезпечує універсальність верстата.
Особливості
- Запатентований швидкозатискний пристрій з ексцентриком для швидкої заміни затискних і складаних інструментів
- Багатоступінчастий привід затискної балки для чотирьох різних висот інструменту
- Полотно з козячою лапкою, H = 130 мм, 30°, гостре, зазор 26 мм, ширина лапки 40 мм, вільний простір 110 мм, сегментоване, в т.ч. кутові частини, міцність матеріалу 700 Н/мм²
- Полотно для нижньої балки, вільний простір 55 мм, сегментоване, в т.ч. кутові частини
- Комбіноване складне полотно, H = 120 мм, 12/15 мм, вільний простір 77 мм, сегментоване, в т.ч. кутові частини
- Сегментація інструментів на 1000 мм: 30/50/70/100/150/200/300 мм + 2 кутові частини по 75 мм;
з довжиною 1250 мм плюс сегменти 250 мм, з довжиною 1500 мм плюс 2 x 250 мм сегменти - Хід затискної балки 110 мм
- Затискна балка з функцією зберігання інструменту
- Підставка з осаджувальною плитою з функцією зберігання інструменту
- Кутовий індикатор
- Кутомір
- Столик для укладання інструментів
- Ножна педаль для відкриття і закриття затискної балки
- Верстат на 4-х коліщатках: 2 фіксовані та 2 поворотні, з можливістю блокування
(керовані ролики регулюються по висоті за допомогою рукоятки спереду праворуч)
Опції

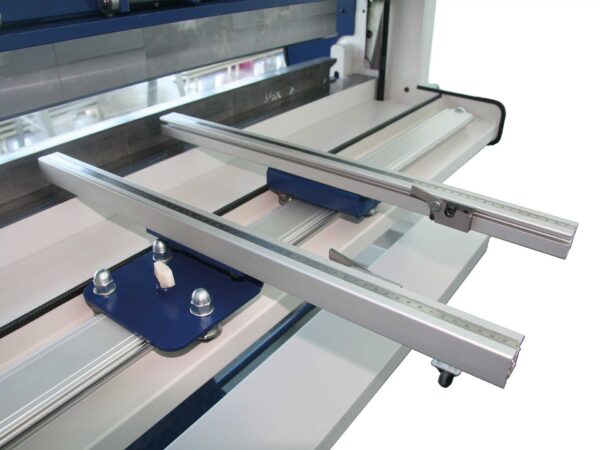

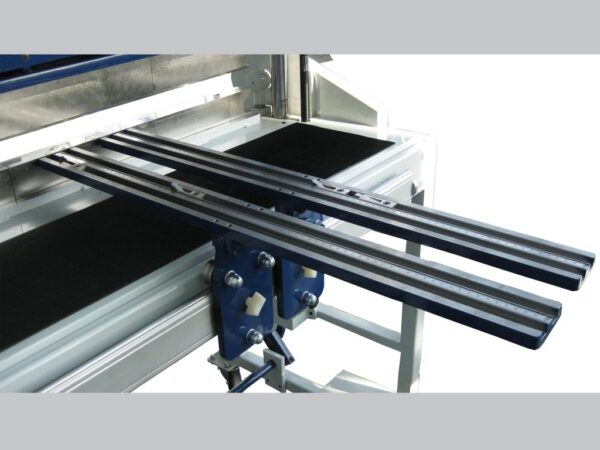

- 2 змінних вимірювальних важеля 600 мм зі шкалою, рухомі по лінійній направляючій, в т.ч. 2 перекидних вимірювальних важеля
- Набір інструментів для формування підвіконь
- Футляр для інструментів
- Пристрій для різання вкл. лінійну направляючу для макс. товщини листа 0,8 мм St37
(тільки для стандартної висоти відкидної балки)
Інструменти для затискної балки: загартовані 1100 Н/мм²

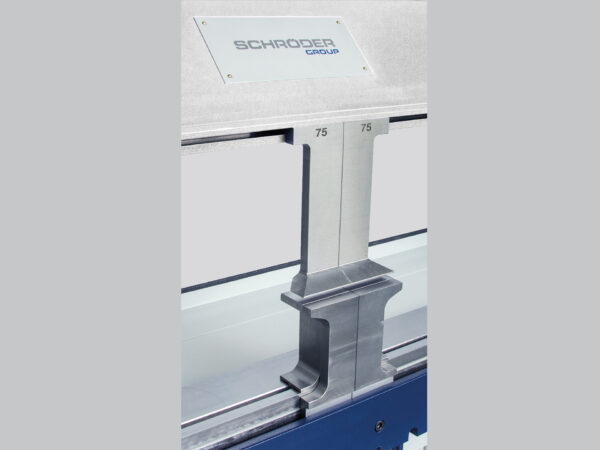

- Полотно з козячою лапкою висотою 130 мм, 30°, R 1/2/3/4, зазор 30 мм, ширина лапки 501 мм, вільний простір 110 мм, сегментоване, в т.ч. кутові частини
- Лезо для козячої лапки 170 мм заввишки, 30°, R 1/2/3/4, зазор 30 мм, ширина лапки 50 мм, вільний простір 150 мм, сегментоване, в т.ч. кутові частини
- Лезо для козячої лапки висотою 200 мм, 30°, R 1/2/3/4, зазор 30 мм, ширина лапки 50 мм, вільний простір 180 мм, сегментоване, в т.ч. кутові деталі
