Eckold MultiFormer MF 500 (“Мультиформер”) є надзвичайно універсальним і компактним верстатом, розробленим для холодної обробки листового металу. Це обладнання часто називають “верстатом три-в-одному”, оскільки єдина С-подібна рама дозволяє швидко монтувати модулі для виконання трьох основних операцій: роликова витяжка (Wheeling), вигладжування (Planishing) та висадка/стискання (Shrinking/Stretching).

  • Призначення: Універсальне формування невеликих та середніх листових деталей зі складною кривизною.
  • Сфера застосування: Реставрація класичних автомобілів, виготовлення кастомних деталей (наприклад, мотоциклетних баків, крил), художня обробка металу, технічні навчальні заклади.
  • Ключова перевага: Економія місця та доступність завдяки модульності та ручному керуванню.
Модульність та конфігурації Базовою основою MF 500 є міцна С-подібна рама з широким робочим простором. Залежно від встановленого модуля, верстат може набувати трьох основних конфігурацій (або їх комбінацій):
Конфігурація Функція Основний інструмент
MF 500 EW Роликова витяжка (Англійське колесо) Набір верхніх та нижніх роликів різного радіусу.
MF 500 GL 2 Вигладжування (Планірування) Пневматичний гладильний молоток GL 2 (Planishing Hammer) та відповідні ковадла.
MF 500 MAX Роликова витяжка + Висадка/Стискання Модуль EW + Ручний формувальник HF 100 для стискання/розтягування.
Ключові особливості модулів:

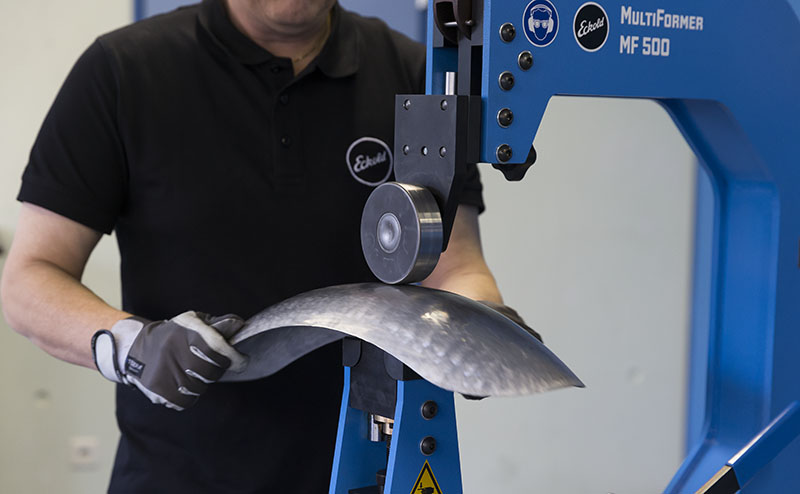

  • Роликова витяжка (Wheeling): Використовується для виготовлення великих гладких криволінійних поверхонь шляхом прокатування металу між верхнім та нижніми роликами.

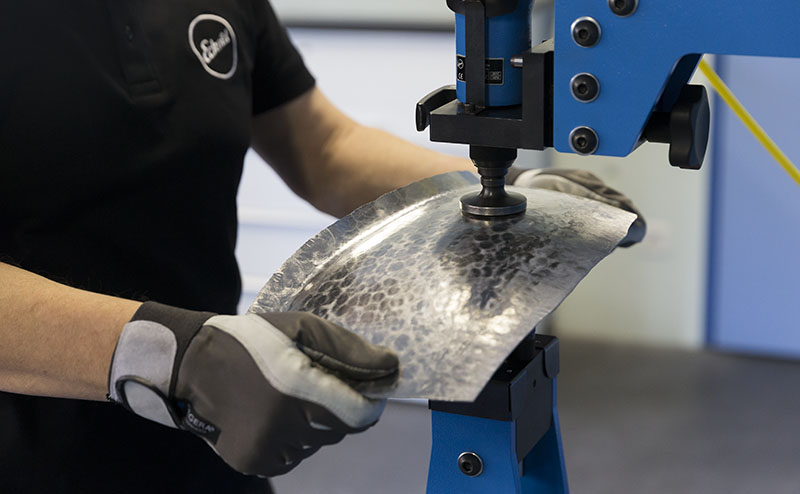

  • Вигладжування (Planishing): Використовує високочастотні удари пневматичного молотка для усунення нерівностей і згладжування поверхні після ротаційної витяжки чи ручного формування.

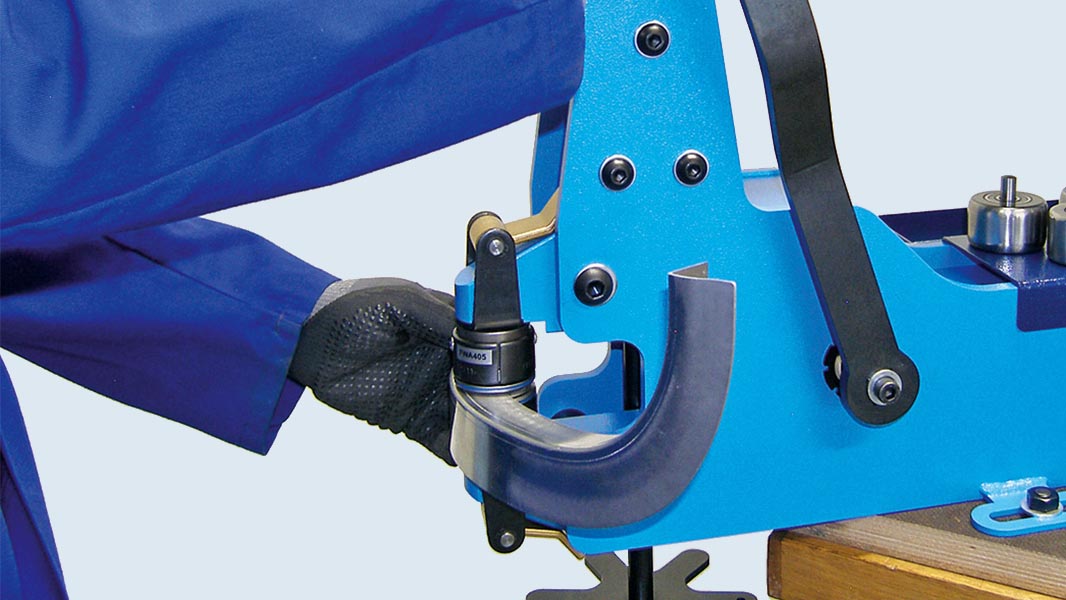

  • Висадка/Стискання (Shrinking/Stretching): Дозволяє стискати або розтягувати краї листового металу для створення внутрішніх або зовнішніх кривих, використовуючи інструмент HF 100.
Особливості конструкції та експлуатації
  • Швидка зміна інструменту: Модульна конструкція дозволяє легко і швидко переоснащувати верстат під різні завдання (роликова витяжка → вигладжування → стискання).
  • Ергономіка: Продуманий дизайн для комфортної роботи як правою, так і лівою рукою.
  • Мінімальна потреба у просторі: Завдяки об'єднанню кількох функцій в одній С-рамі, MF 500 є чудовим рішенням для невеликих майстерень.
  • Регулювання тиску: Тиск роликів або інструментів регулюється за допомогою ручного штурвалу та швидкого затискача.
  • Додаткове оснащення: Можливість інтеграції інших інструментів Eckold, таких як ручний формувальник HF 100 (для стискання/розтягування) або пневматичний молоток GL 2.
  Технічні характеристики
Параметр Значення Примітки
Привід Ручний (МС 500 EW/MAX) або Пневматичний (МС 500 GL 2) Не вимагає високої електричної потужності.

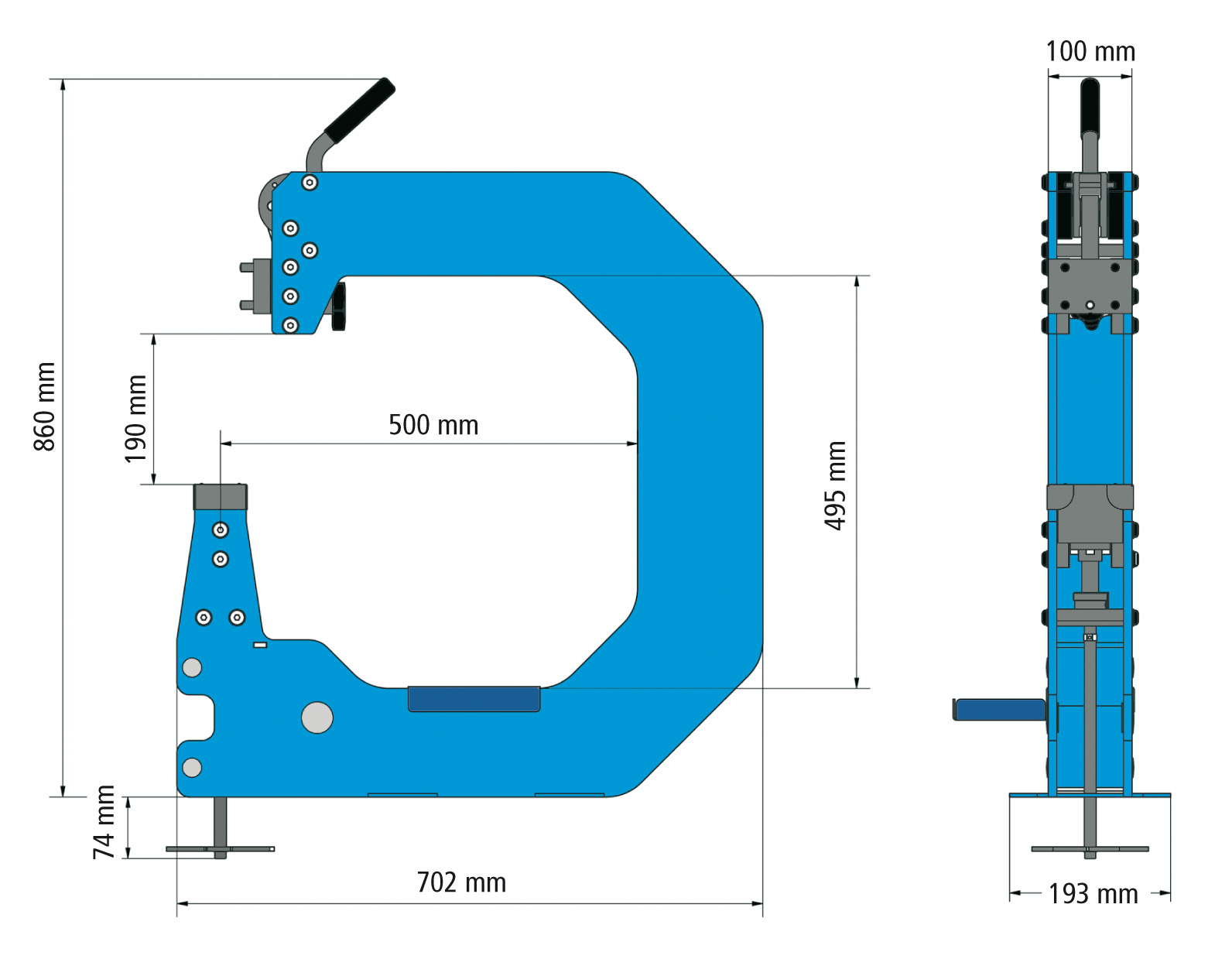

Горизонтальний виліт (Глибина захвату) 500 мм Дозволяє працювати з деталями середнього розміру.
Вертикальна висота робочої зони 495 мм Зручно для об'ємних деталей.
Макс. товщина (Сталь 400 Н/мм2) 1.5 мм Гнучка робота з поширеними типами листового металу.
Макс. товщина (Алюміній 250 Н/мм2) 2.0 мм
Макс. товщина (Нержавіюча сталь 600 Н/мм2) 1.0 мм
Регулювання тиску Ручне колесо (зручне налаштування зусилля). Забезпечує точний контроль формоутворення.
Вага 57−70 кг (залежно від комплектації) Легкий і компактний для майстерні.
