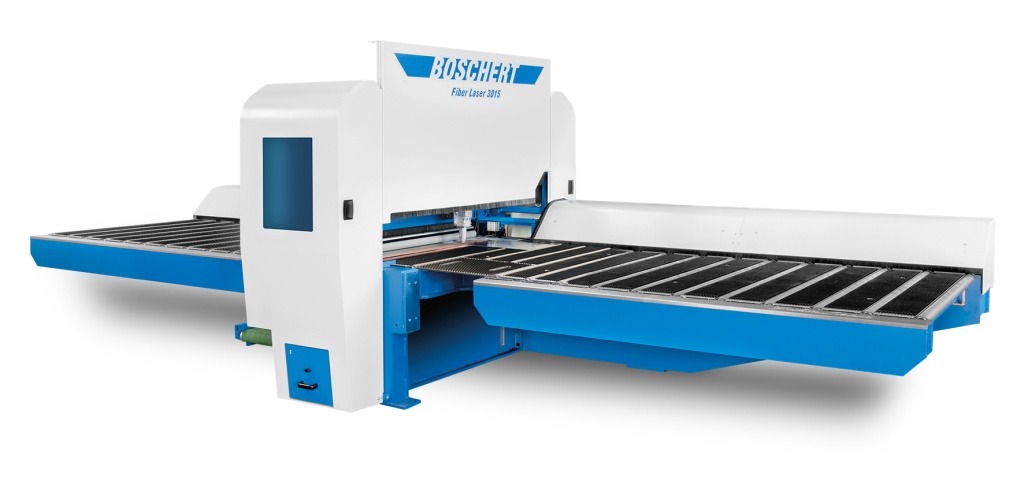

Верстат лазерного різання Boschert FiberLaser 4020

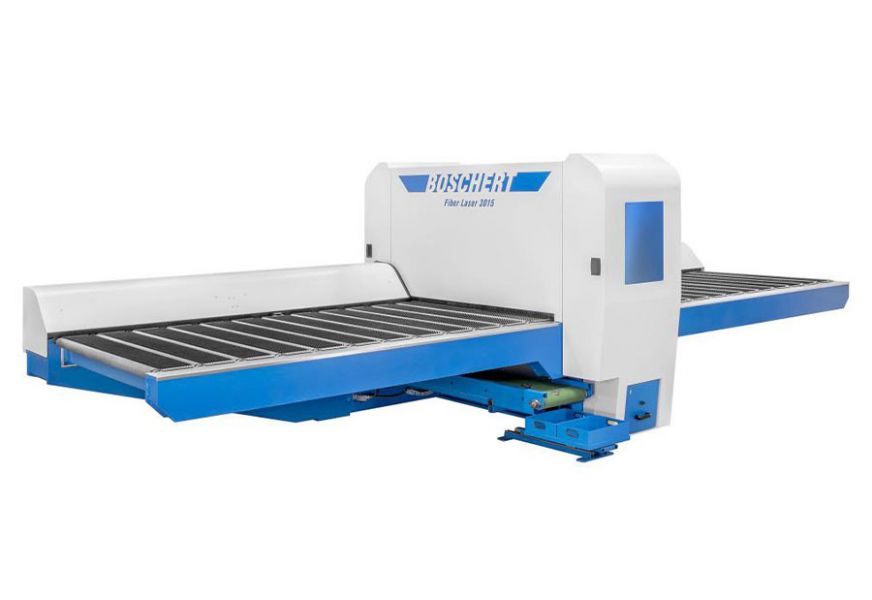

Верстат лазерного різання Boschert FiberLaser 4020 - Зображення 2

Верстат лазерного різання Boschert FiberLaser 4020

Бренд
Запит Товару
Технічний спеціаліст

Boschert FiberLaser 4020 — високопродуктивний оптоволоконний (fiber) лазерний верстат для плоского різу листового металу з робочою зоною 2000 × 4000 мм. Це потужне рішення з широким спектром джерел (1 кВт, 2 кВт, 3 кВт, 4 кВт) й оптимізованим механічним дизайном, що забезпечує високу точність позиціювання, повторюваність та економічне споживання енергії при різі тонких і середніх металевих листів. Верстат оснащений системою відбору дрібних деталей, системою витяжки та автоматичним вивантаженням обрізків.

FiberLaser 4020 підходить для серійного, напівсерійного і високоточного виробництва у металообробній галузі, виготовленні деталей для машинобудування, рекламної галузі, різних комплектуючих, корпусної металообробки тощо.

Особливості та переваги
  • Гнучкий вибір джерел потужності — верстат може комплектуватися волоконним лазером потужністю 1 кВт, 2 кВт , 3 кВт або 4 кВт, що дозволяє підібрати конфігурацію під завдання виробництва.
  • Стандартні розміри / дві версії — базова версія 3015 з робочим полем 1500 × 3000 мм; також існує більша версія 4020 із полем 2000 × 4000 мм.
  • Висока швидкість руху (позиціонування) — сумісний рух по осях X + Y з одночасною швидкістю до 100 м/хв.
  • Точність і повторюваність — позиціонувальна похибка ±0,05 мм, повторюваність ±0,03 мм.
  • Система утилізації дрібних деталей — деталі маленького розміру (наприклад, до 350 × 2000 мм) можуть викидатися через власний лоток / транспортер по всій ширині столу.
  • Унеможливлення перекидання дрібних деталей — конструкція і направляючі дозволяють уникати небажаного перекидання вирізаних елементів, що підвищує стабільність виробничого процесу.
  • Ефективна система видалення шлаку — шлак / обрізки транспортуються за допомогою транспортера в бік оператора, забезпечуючи чистоту столу й швидке вивантаження.
  • Зручність обслуговування — доступ до лазерної головки із фронтальної частини верстату (наприклад, для заміни сопла) скорочує простої на сервісні роботи.
  • Притиснення та фіксація заготовки — до 4 пневматичних затискачів, що рухаються вздовж гвинтового напрямного механізму, дозволяють надійно фіксувати лист навіть для дрібних заготовок — навіть листи розміром 50 × 300 мм можна обробляти.
  • Автоматичне регулювання фокусу та газів — система встановлює оптимальні параметри (фокус, тиск лазерного газу) на основі бази даних матеріалів та товщини.
  • Мінімальний простір для монтажу — компактна конструкція забезпечує мінімальні вимоги до площі; немає потреби у зміні палет чи складних систем навантаження.
  Стандартне оснащення
  • Волоконний лазер (1 кВт / 2 кВт / 3 кВт/ 4 кВт залежно від замовлення)
  • Робочий стіл із транспортерами для шлаку / обрізків
  • До 4 пневматичних затискачів, що рухаються по гвинтовій напрямній
  • Рейко–шестеренний привід у осі X, лінійні напрямні + гвинтова передача по осі Y
  • Автоматичне регулювання фокусу лазерної головки
  • Система відводу газів / витяжка
  • Лоток для дрібних деталей / транспортер для вивантаження готових шматків
  • Передня панель обслуговування для заміни сопел
  • Контролер з сенсорним екраном (наприклад S-Box III Touch)
  • Підключення через RJ45 / USB
  • Повна ізоляція лазерного джерела з оглядовим вікном безпеки
  • Забезпечення повітряного / газового підведення
  Опції та конфігураційні розширення
  • Потужніші лазерні джерела (наприклад 3 кВт, 4 кВт) для більш товстого різу
  • Бічні або подовжені столи / розширення стільниці
  • Автоматичні конвеєри завантаження / вивантаження листів
  • Сортувальні модулі для дрібних деталей
  • Пакет програмного забезпечення з оптимізацією розкрою, імпортом DXF, бібліотеками матеріалів
  • Додаткові системи очистки повітря, фільтрації, витяжки
  • Ротаційна вісь (ротаційний модуль) для обробки труб або вигнутих деталей
  • Датчики / система контролю товщини і якості крайки
  • Дистанційний моніторинг і віддалене обслуговування
  Технічні характеристики
Параметр Значення
Робоча площа (X × Y) 4000 × 2000 мм
Хід осі Z 250 мм
Вимоги до простору (Д × Ш × В) 10600 × 4700 × 2200 мм
Вага 9500 кг
Максимальна швидкість руху (X таY одночасно) 100 м/хв
Похибка позиціювання ±0,05 мм
Повторюваність ±0,03 мм
Макс. розмір деталей, що вивантажуються 350 × 2000 мм
Споживана потужність (лазер + верстат) 22 кВт
Режими різу

• Сталь: 6 мм (1 кВт) / 10 мм (2 кВт) / 10 мм (3 кВт) / 10 мм (4 кВт)

• Нержавійка: 4 мм (1 кВт) / 8 мм (2 кВт) / 10 мм (3 кВт) / 10 мм (4 кВт)

• Алюміній: 3 мм (1 кВт) / 6 мм (2 кВт) / 8 мм (3 кВт) / 10 мм (4 кВт)

• Мідь: 2 мм (1 кВт) / 4 мм (2 кВт) / 6 мм (3 кВт) / 8 мм (4 кВт)
