TruLaser Cell 5030 — це компактний, економічний і технологічно гнучкий оптоволоконний 3D-лазерний комплекс від TRUMPF, призначений як «вхідна»/універсальна модель для 2D- та 3D-різу і лазерного зварювання в цехах із малими та середніми серіями або частою зміною деталей. Машина поєднує енергоефективне TruDisk-джерело, 5-осьеві можливості для обробки складних контурів, набір перевірених технологічних функцій TRUMPF та компактний просторовий профіль, що дає низьку годинну собівартість експлуатації.

Особливості та переваги

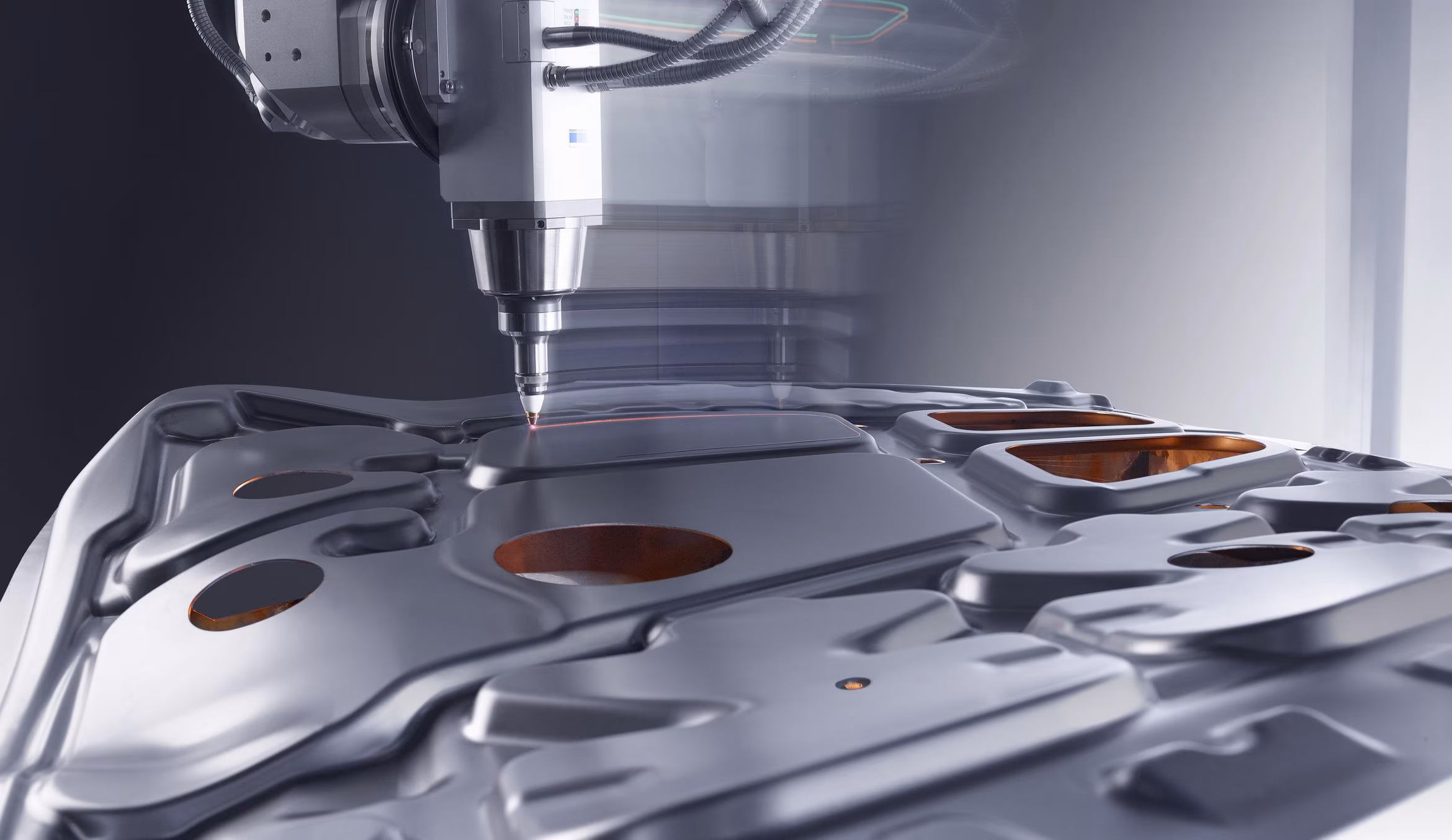

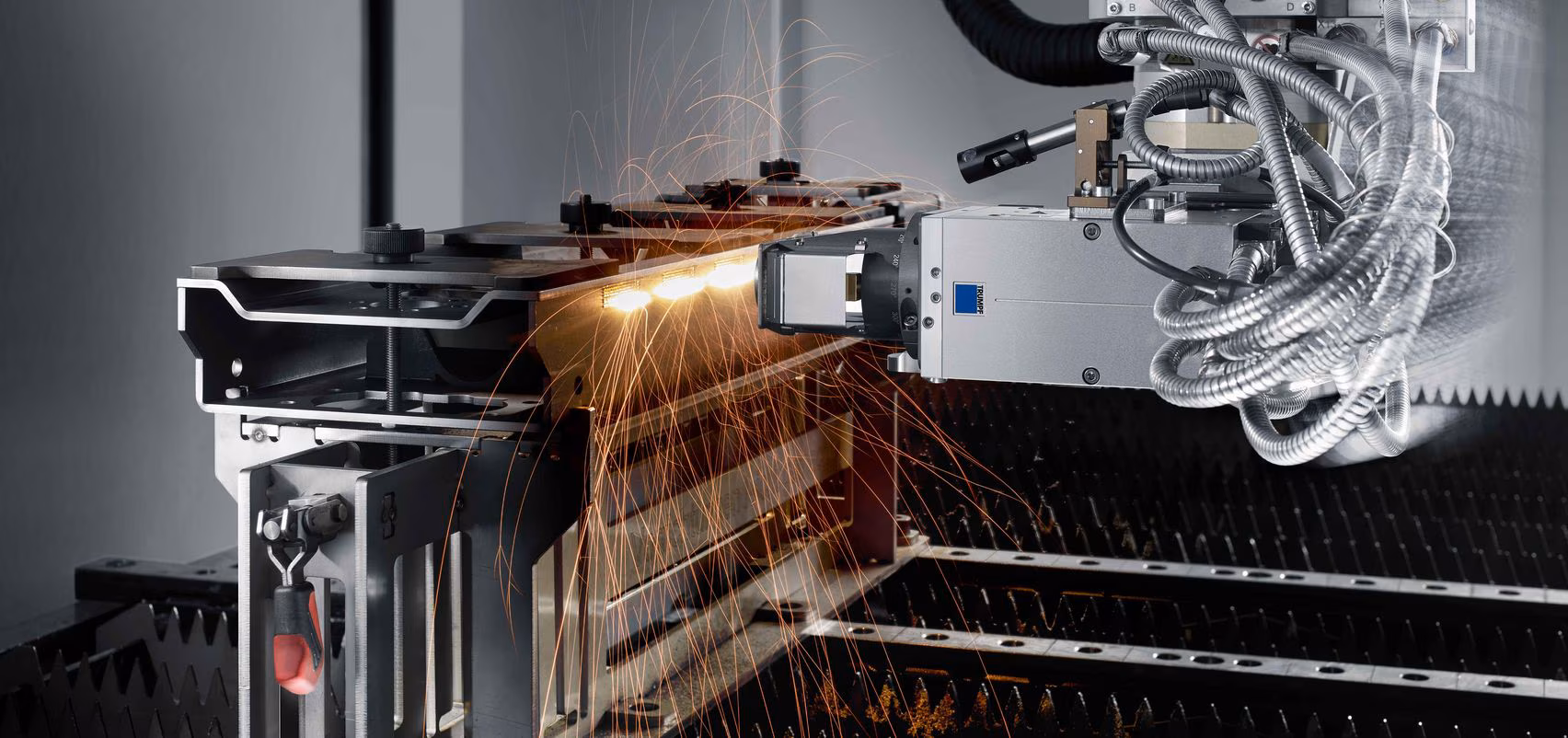

  • Готовність до 2D і 3D-обробки: універсальний інструмент для різу і зварювання складних тривимірних заготовок (повна 3D-головка з обертанням/нахилом).
  • Енергоефективне та надійне оптоволоконне/дискове джерело TruDisk — низькі витрати обслуговування і стабільність променя для широкого діапазону матеріалів.
  • Компактна, «цехова» архітектура з швидким переналагодженням — підходить для job-shop і дрібносерійного виробництва з частою зміною деталей.
  • Підтримка спеціалізованих пакетів і видань (наприклад, Hotforming Edition) — для різу специфічних складних заготовок (B-піллар тощо).
  • Технологічні пакети TRUMPF для простішого налаштування і контролю процесу: Smart Optics / Smart Optics Setup, ObserveLine (автоматична перевірка точності), інструменти для оптимізації пробивання/кромки — прискорюють запуск і зменшують брак.
  • Баланс ціни/продуктивності — позиціонується як доступніше рішення, яке покриває ~95% задач job-shop при менших інвестиціях порівняно з великими стаціонарними комплексами.
  Стандартне оснащення
  • TruDisk оптоволоконне/дискове джерело (модель і потужність згідно замовлення).
  • 5-осьева механіка з осями X/Y/Z та поворотними B/C (кількість осей і ходи залежать від конфігурації).
  • Система налаштування оптики та інструментів (Smart Optics Setup).
  • Базові засоби безпеки, огородження робочої зони та елементи для підключення до систем аспірації.
  • Програмне забезпечення TRUMPF (інтерфейси для TruTops / керування процесом).
  Доступні опції
  • Варіанти джерел TruDisk із різною потужністю (під замовлення) — для тонкого або «товстого» різу.
  • Hotforming Edition — спеціальна версія для різу деформованих/гарячеформованих деталей (B-pillar і т.п.).
  • Автоматизація / підключення до магазину аркушів (LiftMaster / TruStore / інші модулі автоматизації) та інтеграція в існуючі лінії обробки.
  • Додаткові пакети контролю процесу: ObserveLine Professional, розширені режими пробивання / оптимізації кромки.
  • Додаткові системи очистки та фільтрації повітря для закритих цехів або при різі покритих матеріалів.
    Технічні характеристики
Показник Значення
Максимальний розмір оброблювальної заготовки 2540 × 1040 × 470 мм (X × Y × Z).
Хід осей X: 3000 мм; Y: 1500 мм; Z: 700 мм; B (обертальна): ±135°; С: nx 360°
Максимальна швидкість осей (окремо) X/Y/Z: 60 м/хв; одночасно (комбіноване)  104 м/хв.
Максимальна швидкість B-вісі/ С-вісі 120 об/хв (обертова швидкість B та С).
Максимальне прискорення осей (окремо) X/Y/Z: 8 м/сек 2; одночасно (комбіноване)  13,8 м/сек 2.
Мксимальне прискорення осі B 200 рад/ сек²
Максимальне прискорення осі C 100 рад/ сек²
Точність позиціонування лінійних осей (X, Y, Z) 0,08 мм
Точність позиціонування обертових осей (B) 0,015°
Максимальна потужність лазера 3000 Вт - 4000 Вт
Доступні лазери TruDisk, TruFiber
