TruLaser Tube 3000 fiber — компактний, економічний і простий в експлуатації оптоволоконний верстат для лазерного різу труб і профілів із серії TruLaser Tube. Верстат позиціонується як «вигідне» рішення для входу в технологію лазерної обробки труб або як допоміжний верстат у парку: він поєднує простоту налаштування, надійну механіку, фірмові режими різу TRUMPF (наприклад, RapidCut) і можливість автоматизованого завантаження через LoadMaster Tube. TruLaser Tube 3000 дає добру продуктивність навіть при неповному завантаженні — підходить для одиничного та серійного виробництва у меблевій, будівельній, аграрній, спортивній та машинобудівній галузях.

Особливості та переваги
  • Економічність при будь-якому завантаженні. Машина «вигідна» навіть при низькій завантаженості цеху — низькі експлуатаційні витрати й мінімальні налаштування.
  • Оптоволоконні джерела TRUMPF (TruFiber). Версії з TruFiber 2001 (2 kW) і TruFiber 3001 (3 kW) дають широкий діапазон матеріалів і товщин з високою якістю кромки.
  • Швидкісні режими різу — RapidCut. Дрібні контури і складні контури розрізаються швидко, що знижує час циклу на дрібних деталях.
  • Якісний фасковий різ (bevel) до 45°. Опція фаскування дозволяє отримувати високоякісні косі зрізи під кутом до 45° для підготовки кромок до зварювання або монтажу.
  • Автоматичне виявлення шва зварювання — SeamLine Tube. Система автоматично знаходить шов та коригує позиціювання і параметри різу в зоні шва, що підвищує стійкість при роботі з трубами зі звареним стиком.

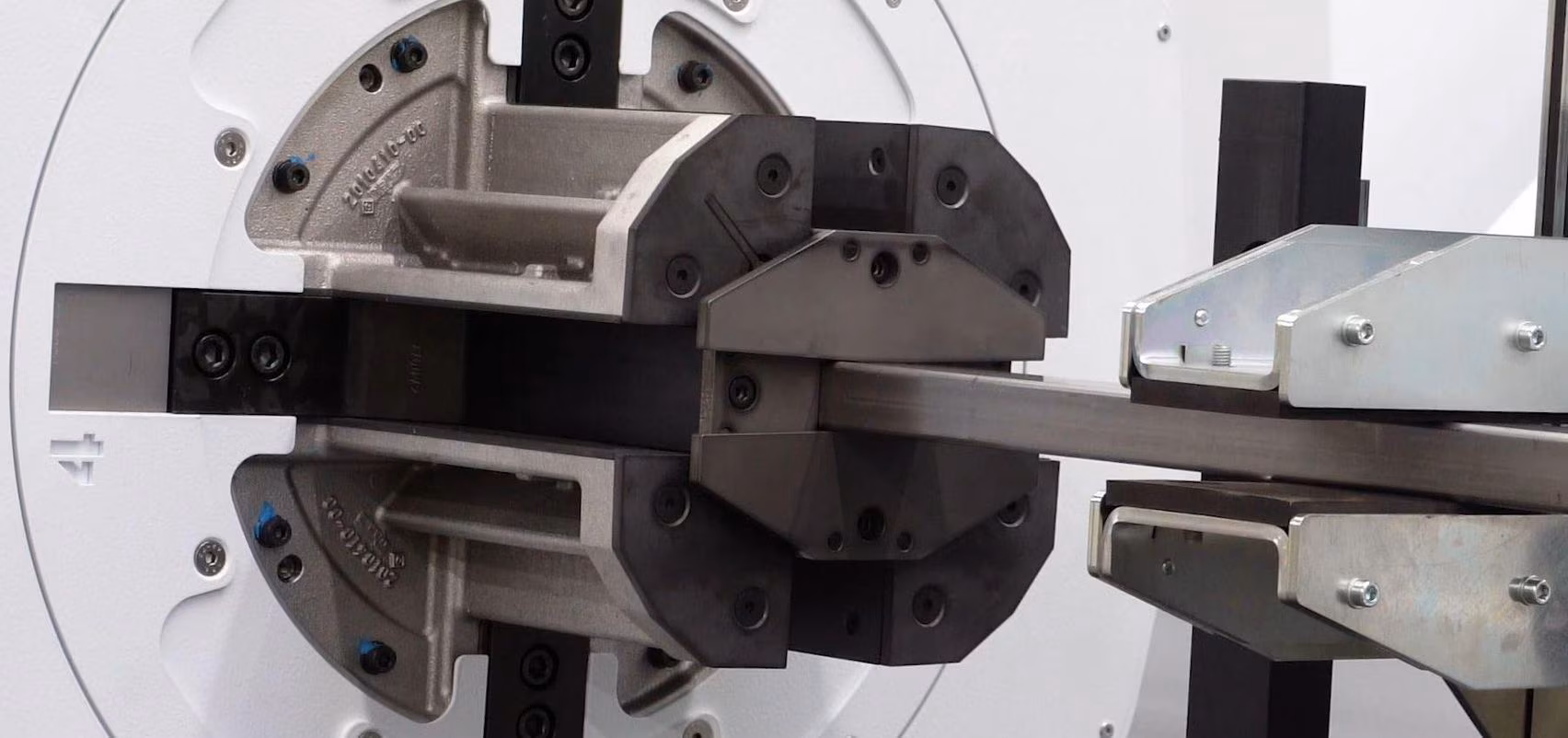

  • Самоцентруючі патрони (collet chucks) з моніторингом. Надійне, дбайливе захоплення труб різної геометрії без пошкоджень і з контролем стану патронів.
  • Адаптивна система затиску і точні направляючі. Дозволяє обробляти круглі, прямокутні, L- і U-профілі з меншою кількістю мікроз’єднань та дефектів.
  • Модульна автоматизація подачі — LoadMaster Tube та підключення до систем зберігання. Підтримка завантажувачів на 6,5 м або 8,0 м і інтеграція в лінію для безперервної роботи.
  Стандартне оснащення
  • Верстат TruLaser Tube 3000 fiber з оптоволоконним джерелом (варіанти TruFiber 2001 або TruFiber 3001).
  • Самоцентруючі патрони (collet chucks) зі сенсорним моніторингом готовності.

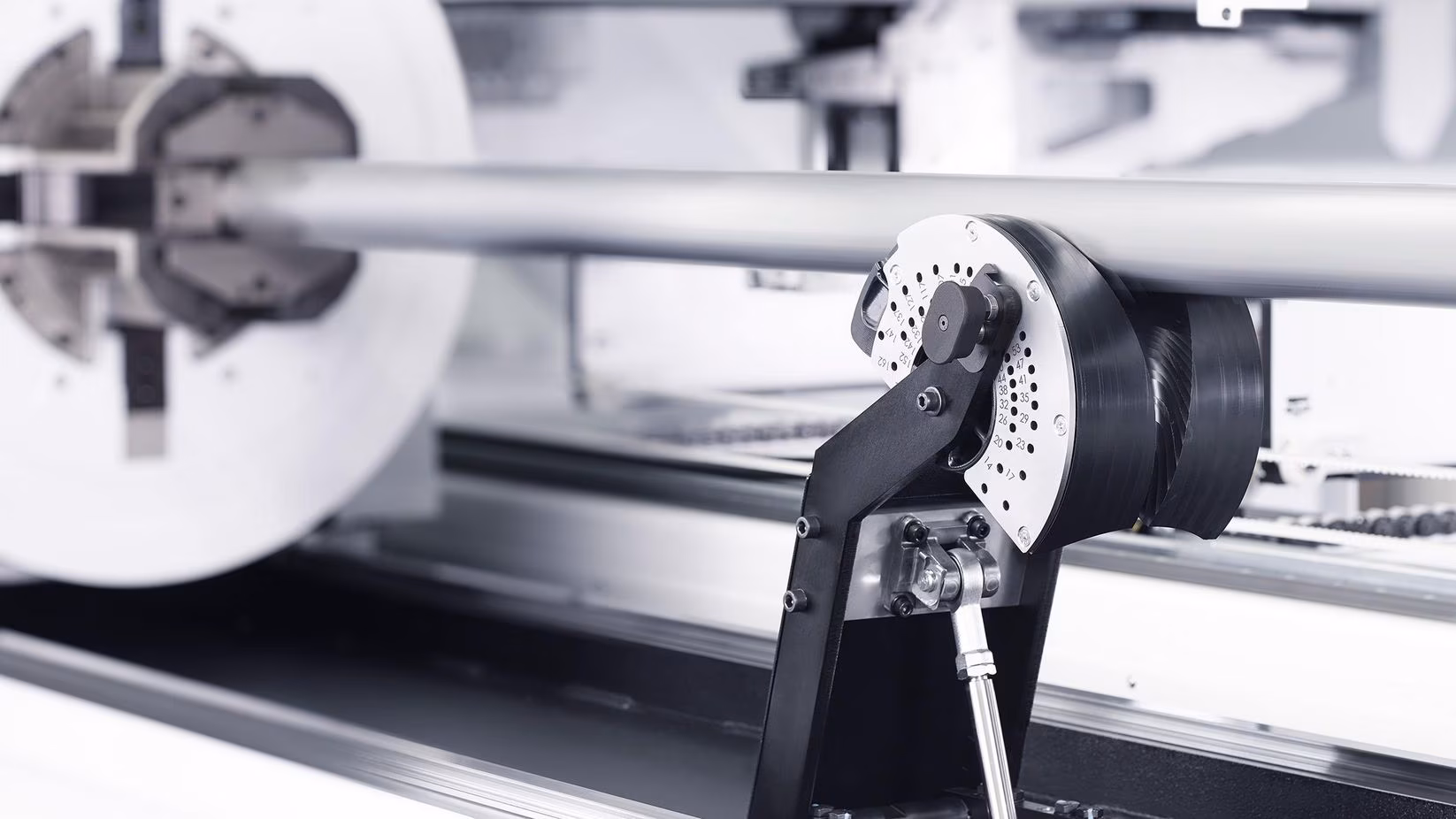

  • Базова система направляючих і підвищеної точності для стабільного позиціювання труби.

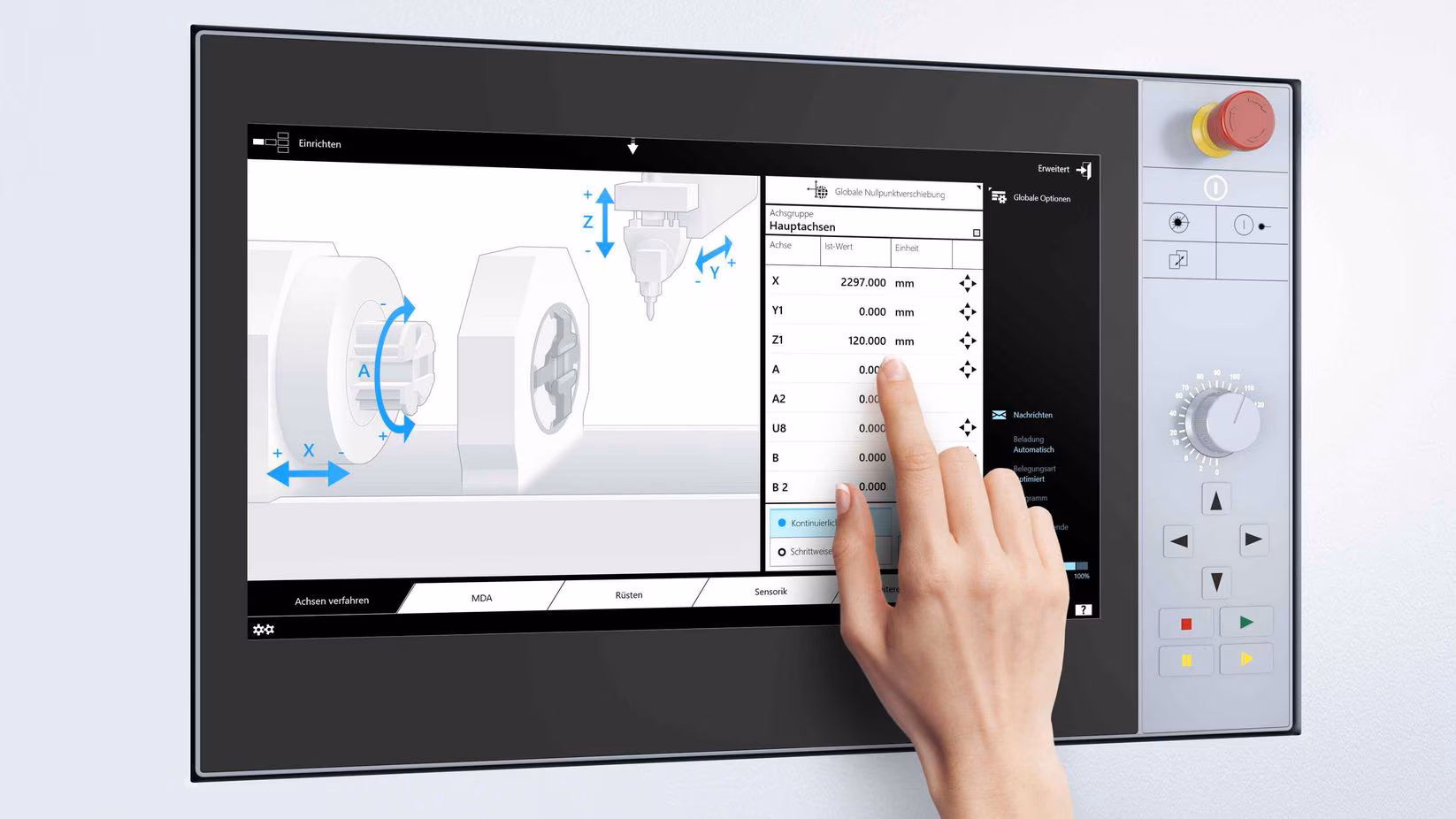

  • Панель керування з інтуїтивним інтерфейсом (Touchpoint) і пакет «Programming Tube» для швидкої генерації NC-програм.
  • Модулі безпеки, освітлення робочої зони та первинна підготовка для витяжки/фільтрації.
  Опції та додаткові модулі
  • LoadMaster Tube (автоматизований завантажувач) — варіанти для 6,5 м і 8,0 м, з можливістю інтеграції з автоматичним сховищем труб.
  • Подовжений зовнішній діаметр (outer circle extension) — опція для обробки труб/профілів до Ø 170 mm (ручне завантаження для цього розміру).
  • Механізм вивантаження деталей різної довжини — модулі для готової довжини 3 м / 4.75 м / 6.5 м / 8.0 м (залежно від конфігурації).
  • Bevel-опція — якісні фаски до 45° для підготовки до зварювання/монтажу.
  • SeamLine Tube (автоматичне виявлення зварного шва) — підвищена надійність при різі труб зі стиками.
  • Adaptive clamping system — розширена система затиску для відкритих профілів (L, U), що зменшує дефекти.
  • Smart View / підключення Smart Factory (OPC UA) — віддалений моніторинг та інтеграція в промислові системи моніторингу.
  Технічні характеристики
Параметр Значення
Максимальний зовнішній діаметр (кругла труба) 152 мм (стандарт).
Максимальний зовнішній діаметр (опція) 170 мм (з розширенням; ручне завантаження для Ø 170).
Максимальна сторона прямокутного профілю / зовн. діаметр 152 мм / 170 мм.
Максимальна довжина заготовки 6 500 мм (LoadMaster 6.5 м) або 8 000 мм (LoadMaster 8.0 м).
Довжина готової деталі (розвантаження) 3 000 / 4 750 / 6 500 / 8 000 мм (залежно від виконання).
Максимальна вага сировини з автоматичним завантаженням 120 кг (LoadMaster 6.5 м) / 148 кг (LoadMaster 8.0 м).
Фасковий різ до 45° (опція).
Джерело — TruFiber 2001 Потужність 2000 Вт; макс. товщина м’якої сталі 8 мм; нержавійка 4 мм; алюміній 4 мм; мідь/латунь 3 мм; споживання  6 кВт.
Джерело — TruFiber 3001 Потужність 3000 Вт; макс. товщина м’якої сталі 8 мм; нержавійка 6 / 4 мм (режими/конфігурації); алюміній 6 / 4 мм; мідь/латунь 4 мм; споживання  9 кВт
