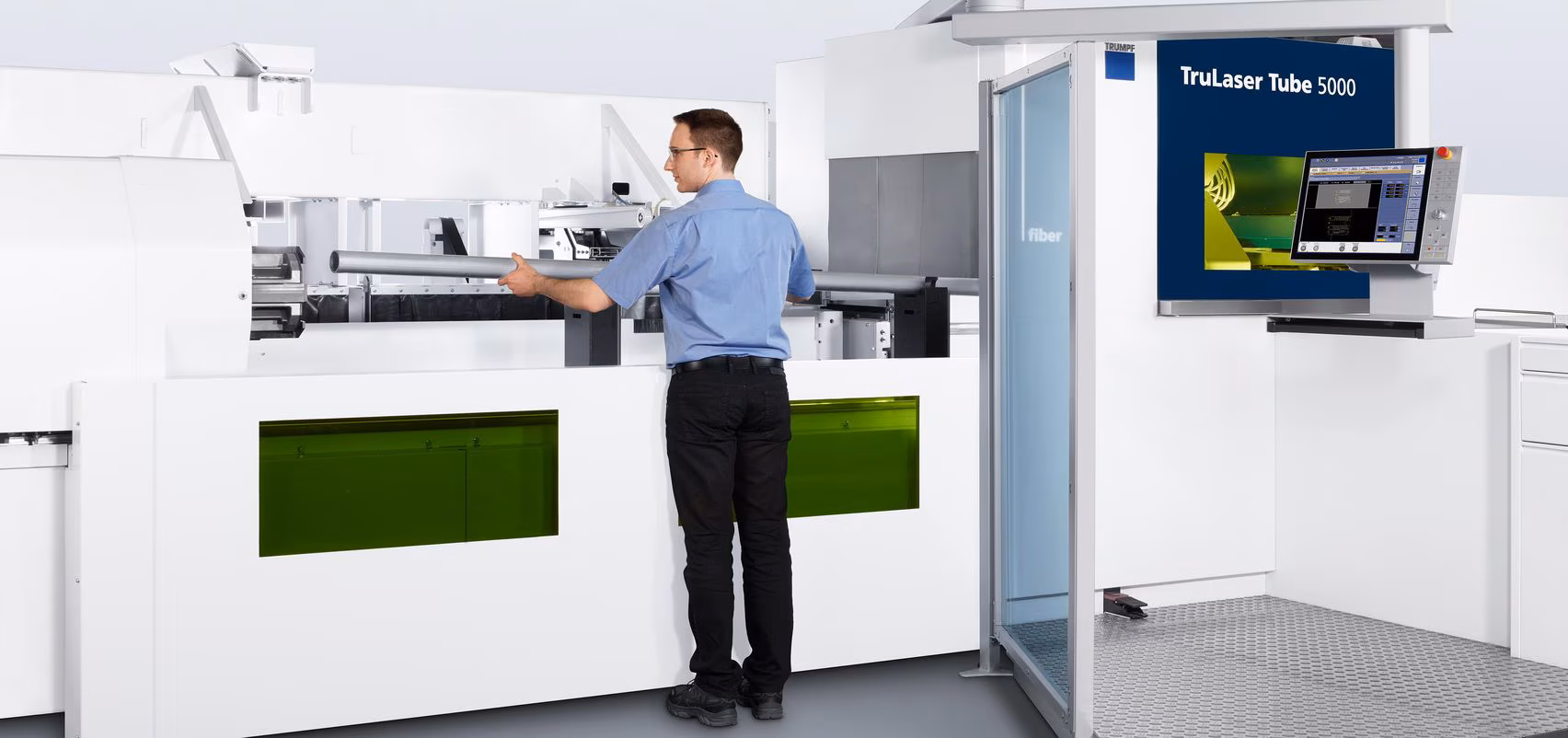

Верстат лазерного різання труб TRUMPF TruLaser Tube 5000 fiber

Верстат лазерного різання труб TRUMPF TruLaser Tube 5000 fiber


TruLaser Tube 5000 fiber — це високопродуктивний оптоволоконний верстат для лазерного різання труб і профілів, створений для максимальної гнучкості, швидкості та ефективності виробництва. Верстат забезпечує повністю автоматизовану подачу й вивантаження труб, має систему самоцентруючих патронів і підтримує широкий спектр матеріалів — від конструкційної сталі до кольорових металів. Завдяки оптоволоконним лазерам TRUMPF (потужністю до 4 кВт) і технологіям RapidCut та SeamLine Tube, верстат дозволяє досягати високої швидкості та стабільної якості обробки навіть на тонкостінних трубах.

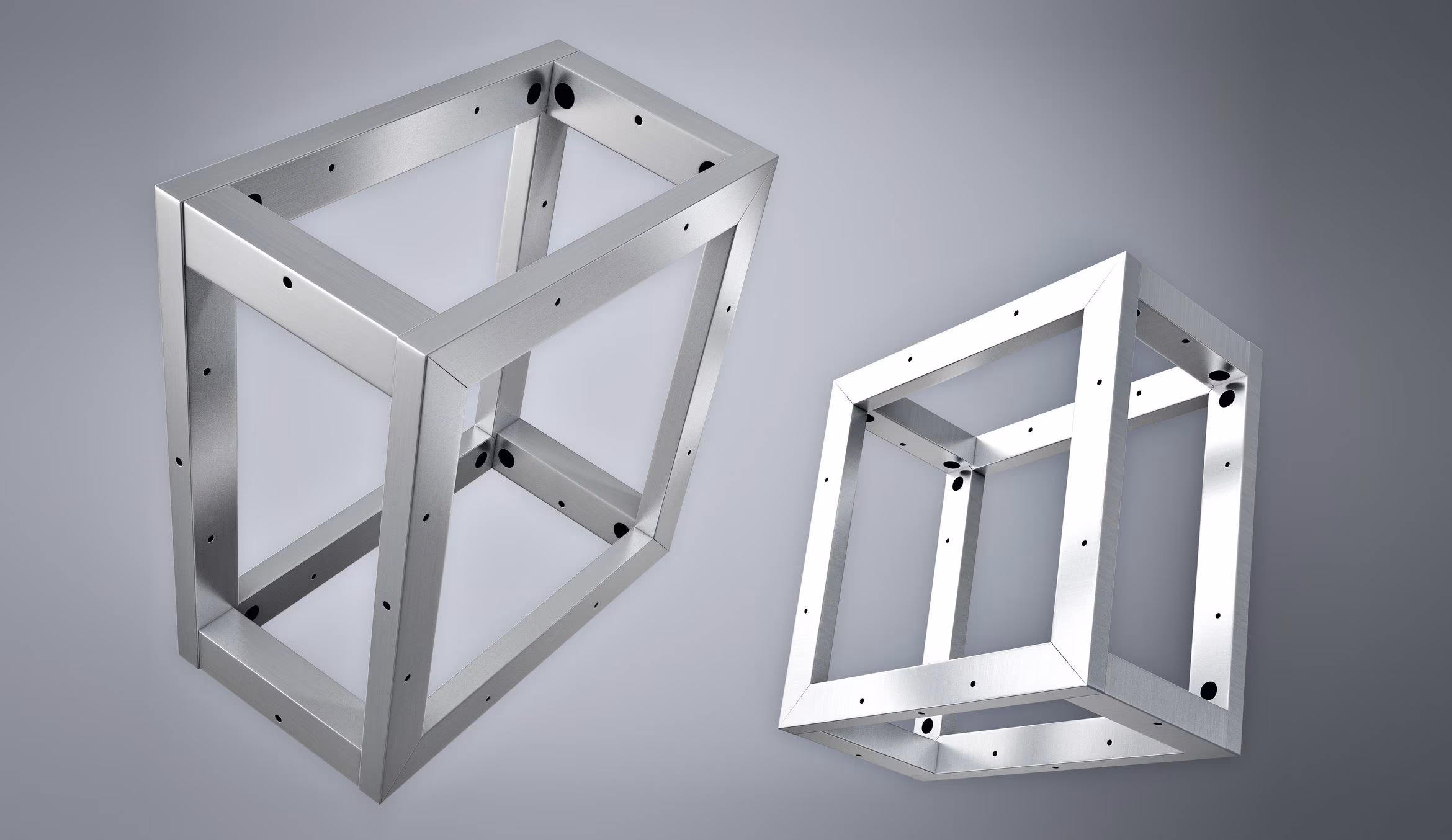

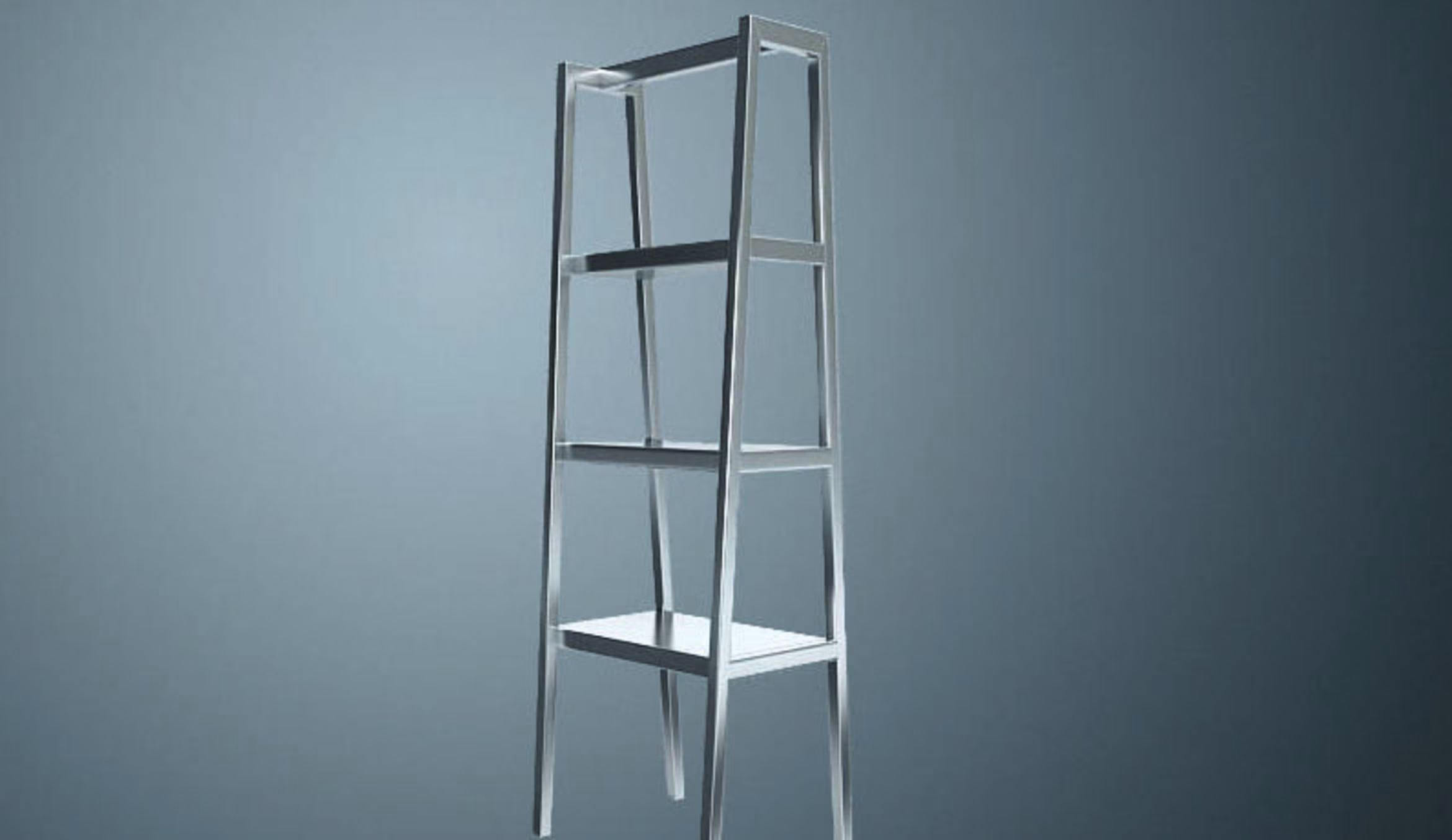

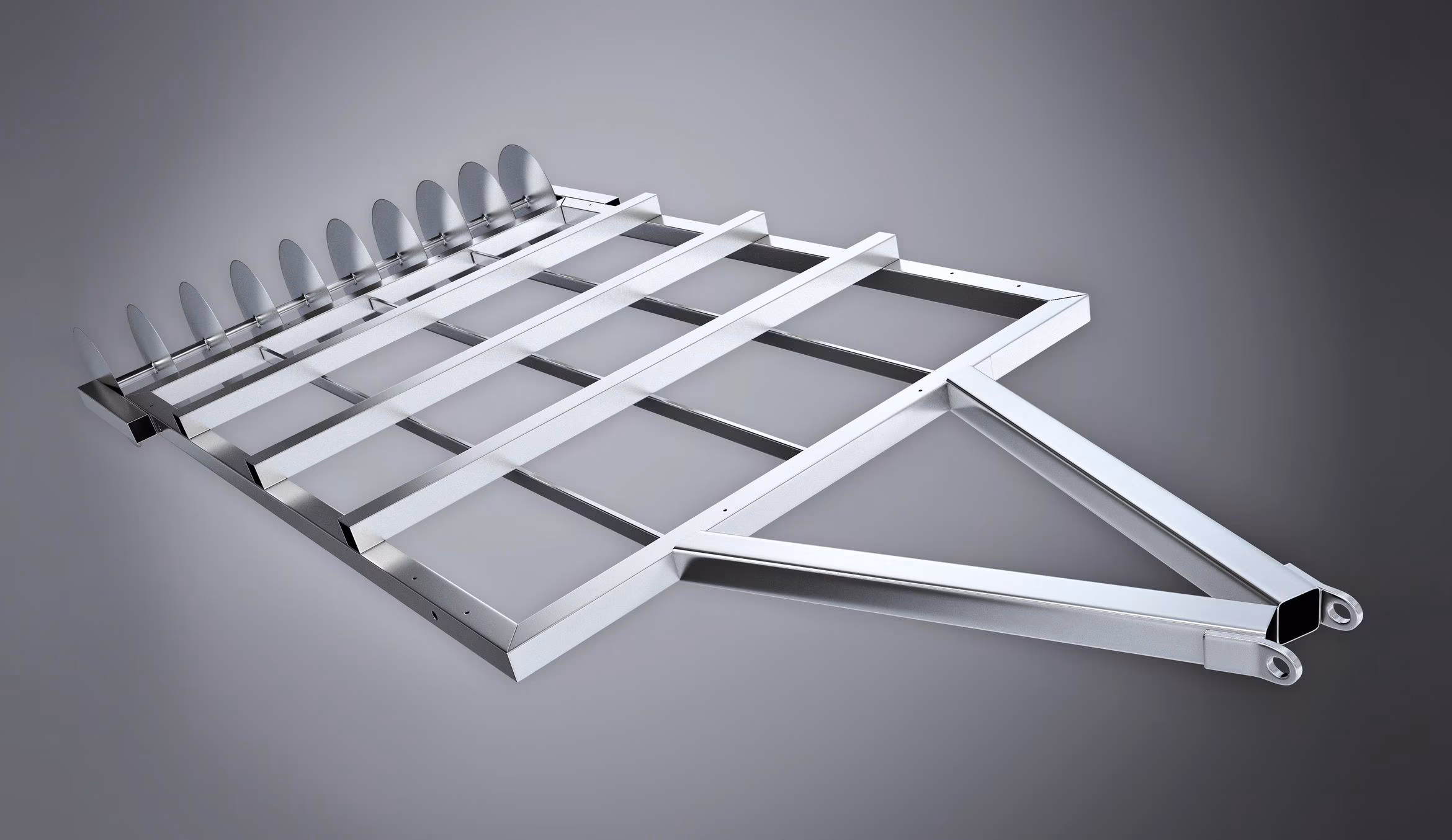

TruLaser Tube 5000 fiber чудово підходить для серійного виробництва та галузей, де потрібна висока точність і складна геометрія деталей: меблева промисловість, автомобілебудування, будівельні конструкції, спортивне обладнання, машинобудування.

Основні особливості та переваги
  • Високопродуктивне різання на оптоволоконному лазері. Лазерне джерело TruFiber з потужністю до 4000 Вт забезпечує різання широкого діапазону матеріалів, включно з кольоровими металами.
  • RapidCut — максимальна швидкість при малих контурах. Завдяки цій функції навіть дрібні деталі вирізаються у декілька разів швидше, ніж на попередніх моделях.

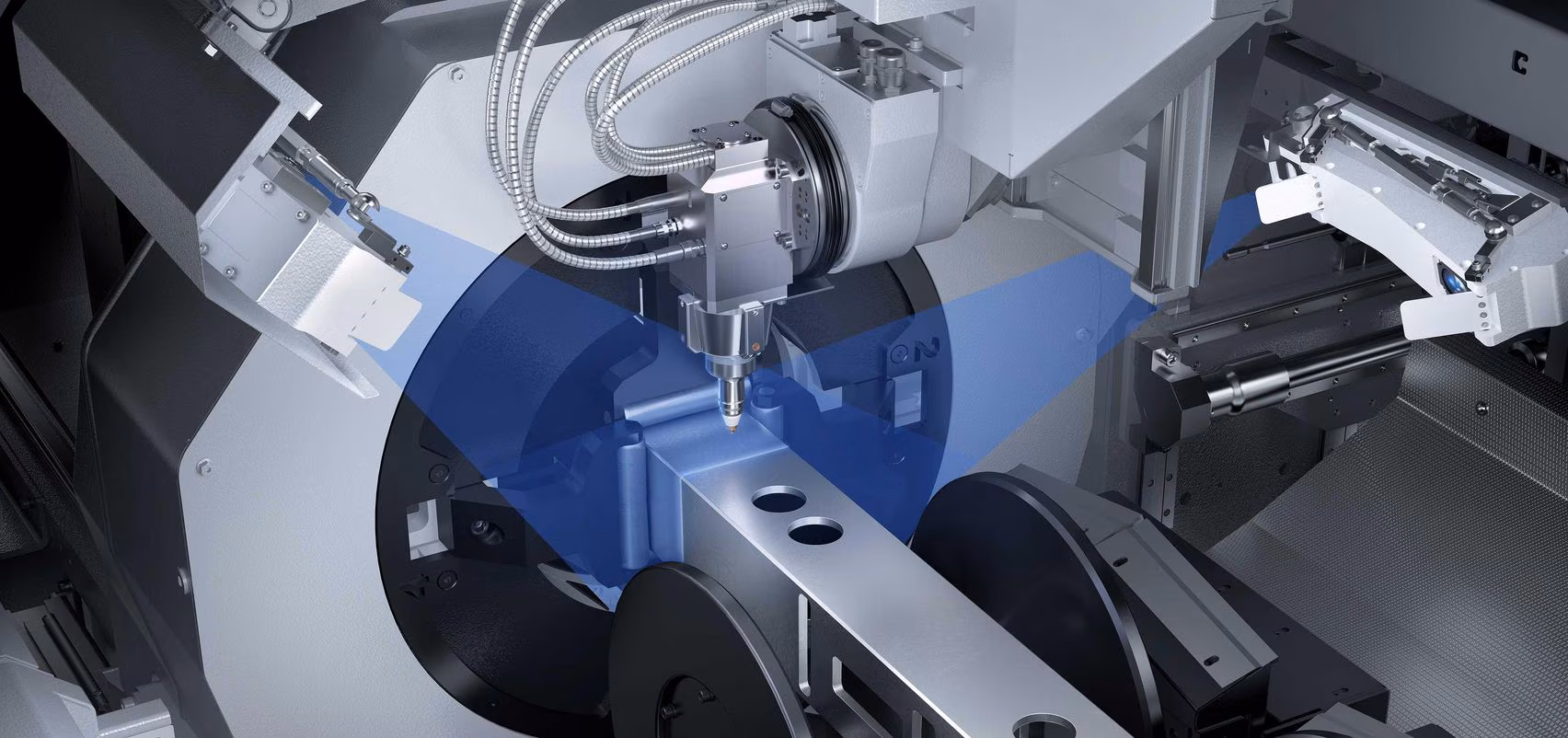

  • SeamLine Tube — автоматичне розпізнавання зварного шва. Система визначає шов, вирівнює деталь і адаптує параметри різання, що робить процес стабільним навіть на трубах зі зварними стиками.

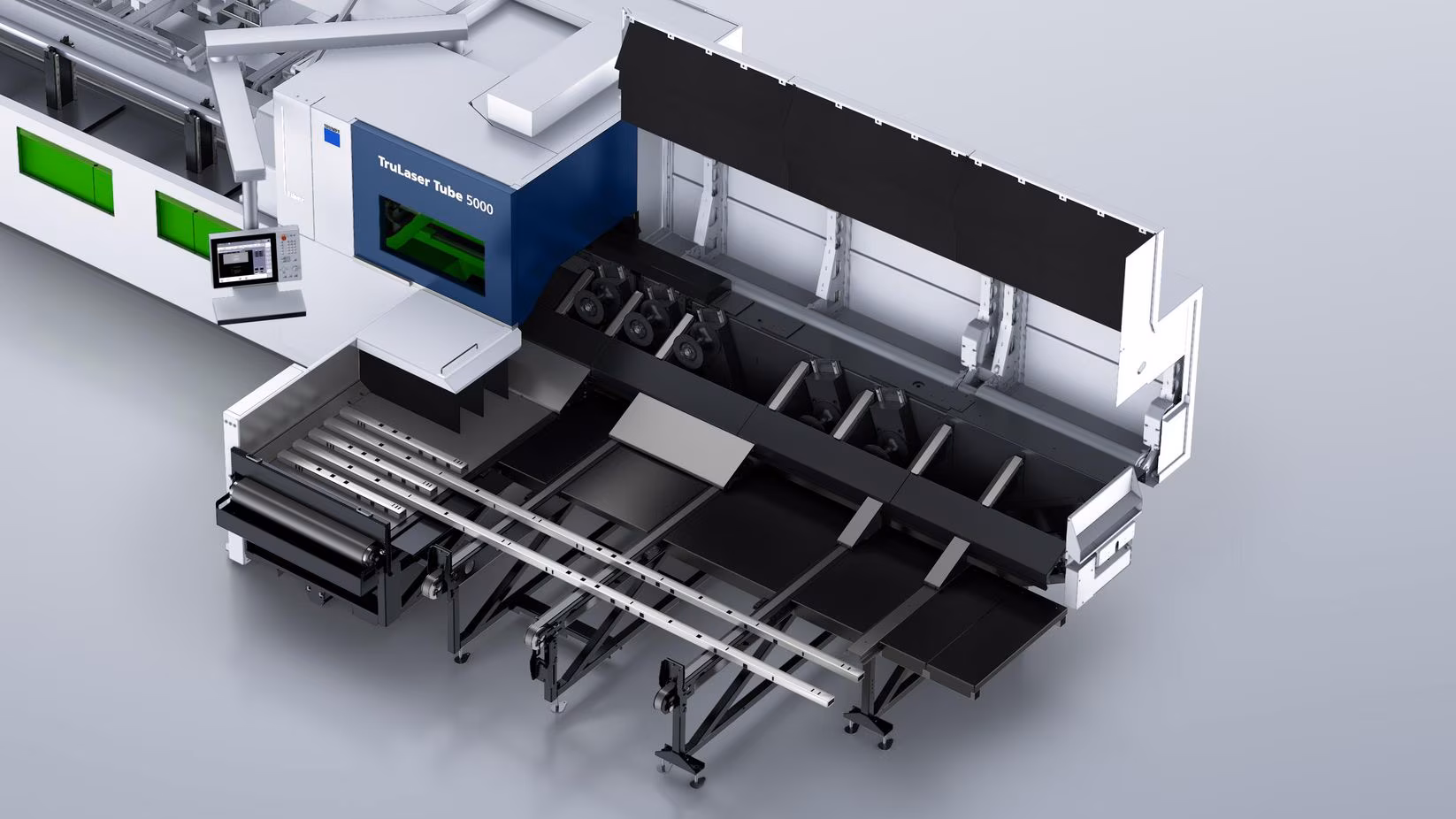

  • Автоматизоване завантаження та вивантаження. Верстат обладнаний системами завантаження довгих труб та модулем вивантаження готових деталей різної довжини, що значно знижує ручну працю.

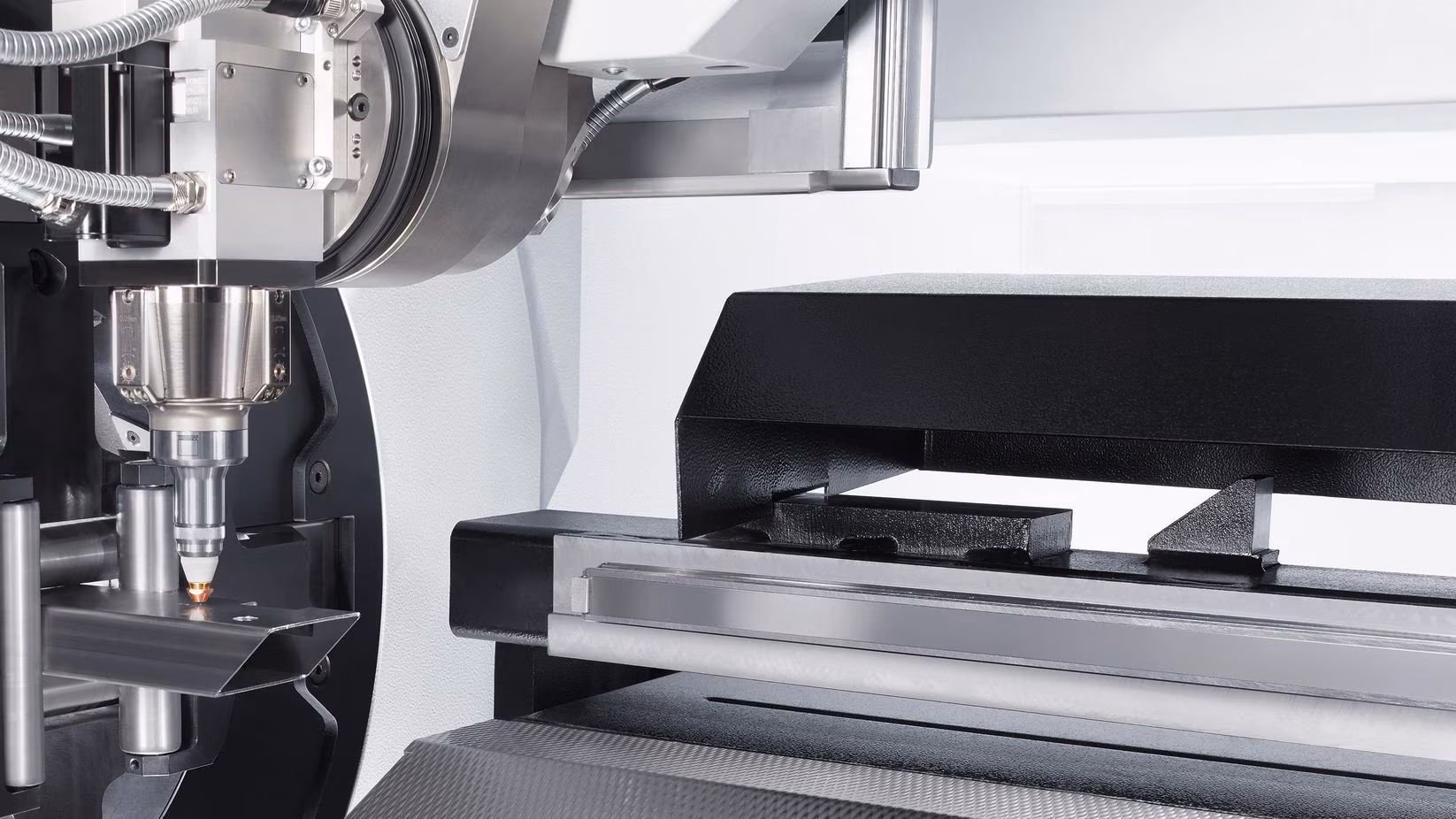

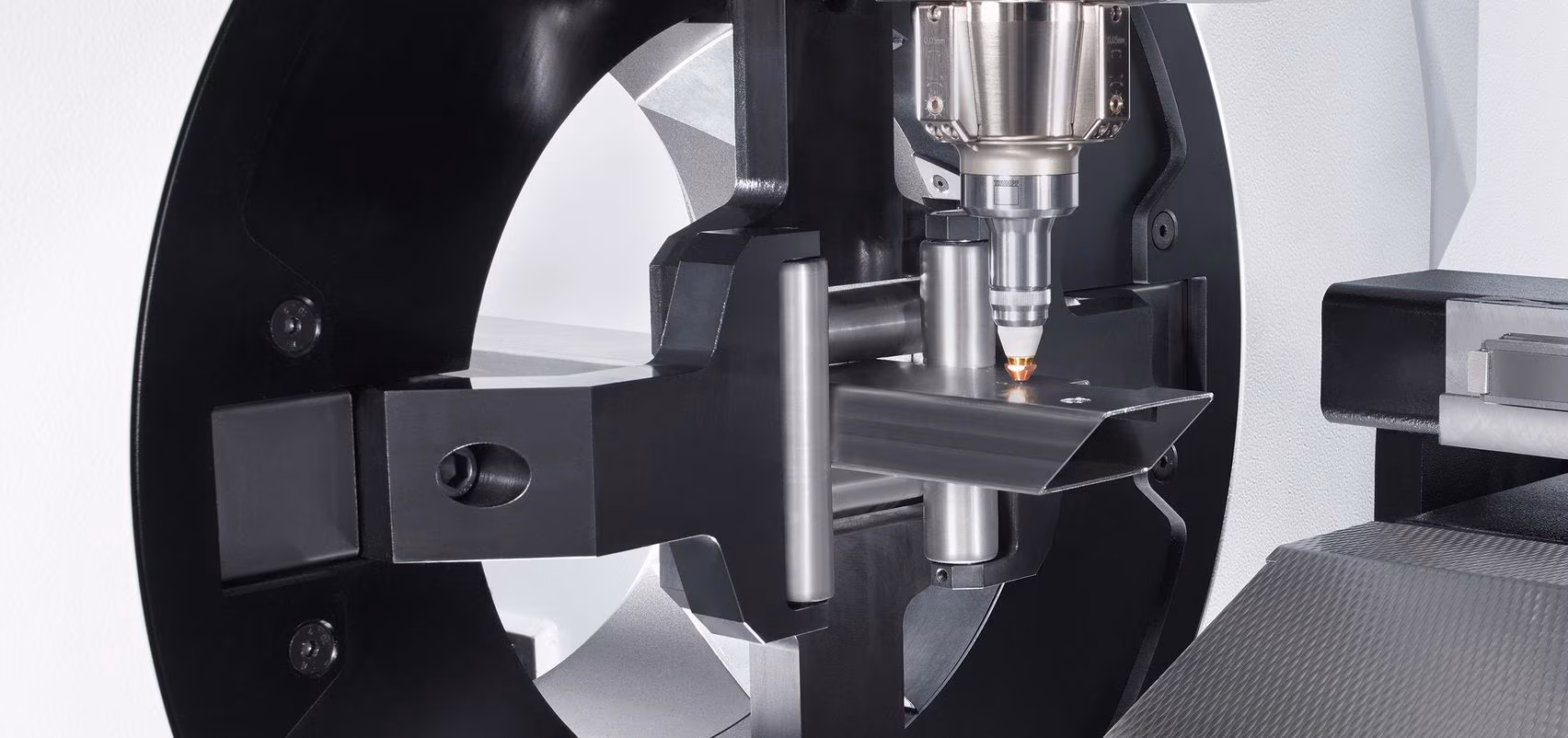

  • Самоцентруючі патрони (колетні затиски). Вони забезпечують надійне утримання труб і профілів із точним позиціюванням, не пошкоджуючи поверхню матеріалу.

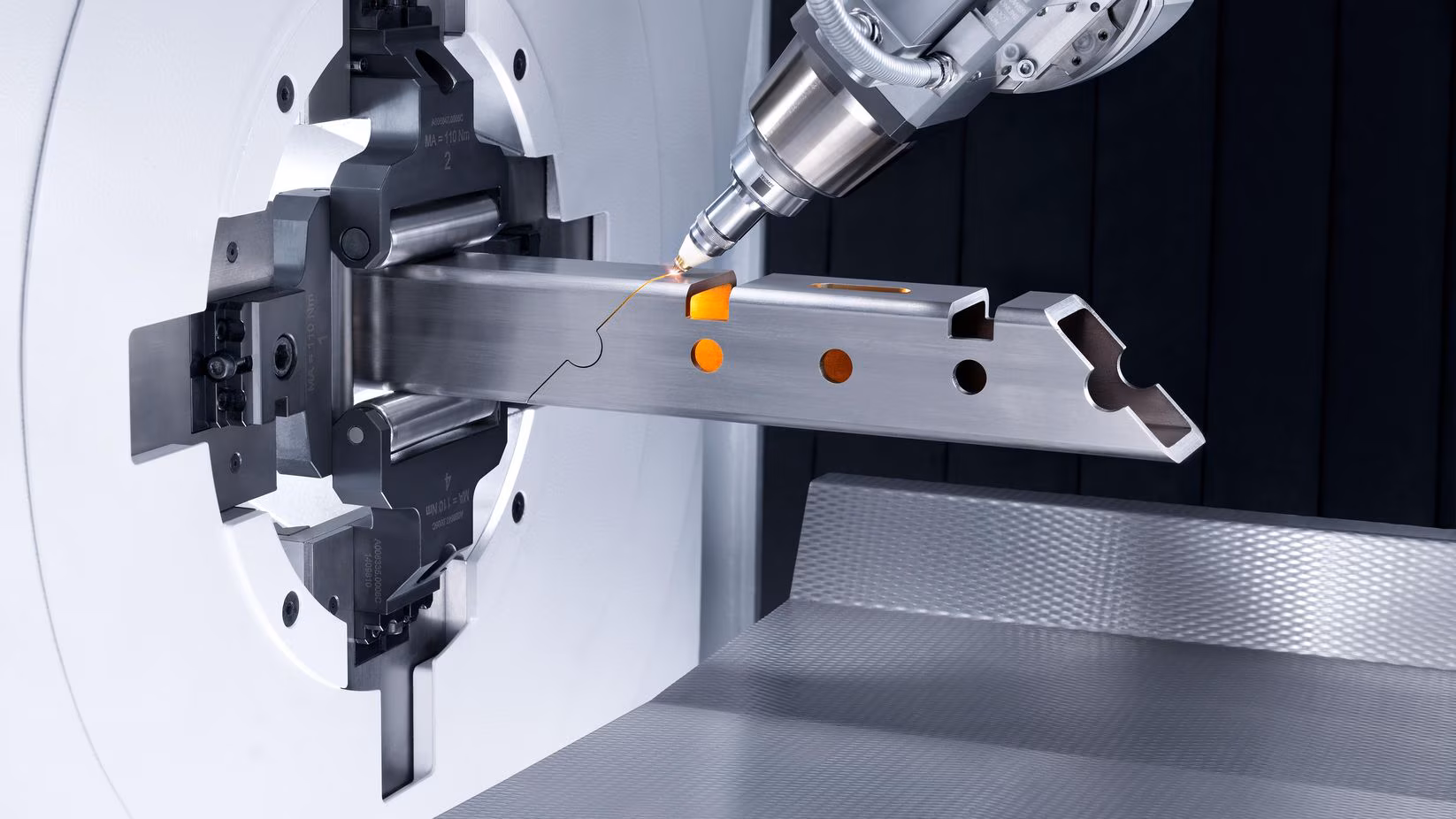

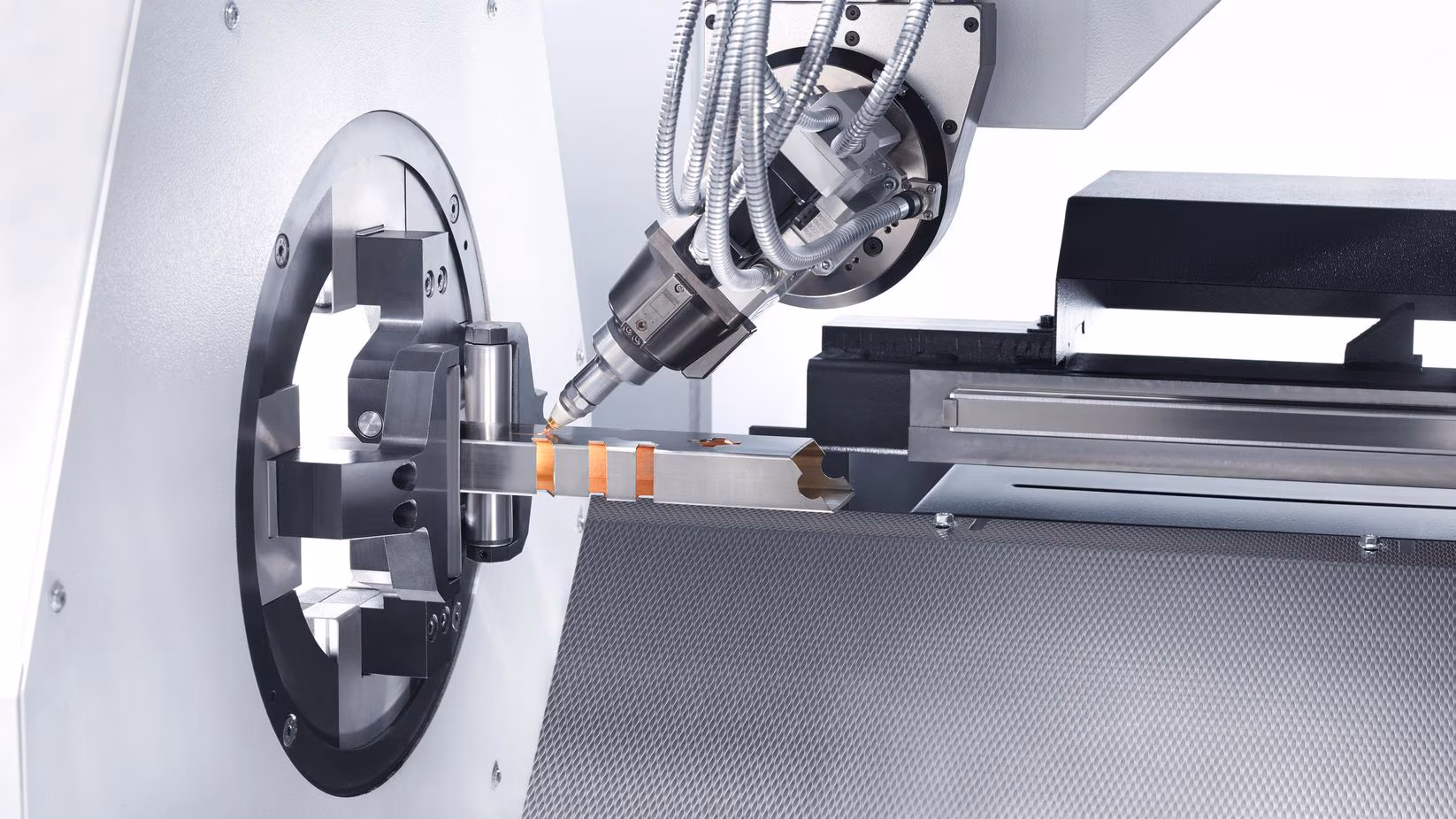

  • Bevel Cut (опція). Можливість різання під кутом до 45°, що дозволяє одразу підготовлювати деталі до зварювання без додаткової обробки.
  • Гнучка робота з профілями. Обробляються круглі труби, квадратні, прямокутні, овальні та спеціальні профілі (L-, U-, швелери тощо).
  • Програмне забезпечення Programming Tube. Інтуїтивний софт для проєктування та підготовки програм, який автоматично пропонує оптимальні конструктивні рішення для з’єднань труб.
  • Інтеграція в Smart Factory. Підтримка OPC UA та TRUMPF Smart View для віддаленого моніторингу й управління виробництвом.
  Стандартне оснащення
  • Оптоволоконне лазерне джерело TruFiber (2, 3 або 4 кВт).
  • Система RapidCut для швидкого різання малих контурів.
  • Самоцентруючі патрони з автоматичним регулюванням.
  • Інтерфейс керування Touchpoint з дружнім інтерфейсом.
  • Система SeamLine Tube для автоматичного визначення зварного шва.
  • Базове програмне забезпечення Programming Tube.
  • Модуль безпеки та підготовка до підключення витяжної системи.
  Опції та додаткові модулі
  • Bevel Cut — різання під кутом до 45°.
  • LoadMaster Tube — автоматичне завантаження труб завдовжки до 6,5 м або 8,0 м.
  • Модуль вивантаження деталей — варіанти для довжин до 3 м, 4,75 м, 6,5 м і 8,0 м.
  • Опція для більших діаметрів — розширення можливості різати труби до Ø 170 мм.
  • Adaptive clamping system — затискач для відкритих профілів (L, U тощо).
  • Smart View та інтеграція Smart Factory — для віддаленого моніторингу.
  Технічні характеристики
Параметр Значення
Максимальний діаметр круглої труби 152 мм (стандарт)
Максимальний діаметр з опцією 170 мм
Максимальна довжина заготовки (з LoadMaster Tube) 6500 мм / 8000 мм
Максимальна довжина готової деталі (вивантаження) 3000 мм / 4750 мм / 6500 мм / 8000 мм
Максимальна маса заготовки (автоматичне завантаження) 162,5 кг (6,5 м) / 200 кг (8 м)
Фасковий різ до 45°
Лазерні джерела TruFiber 4001 (4 кВт), TruFiber 6001 (6 кВт)
Макс. товщина різу (TruFiber 4001) сталь до 10 мм, нержавійка 6 мм, алюміній 6 мм, мідь/латунь 5 мм
Макс. товщина різу (TruFiber 6001) сталь до 14 мм, нержавійка 10 мм, алюміній 10 мм, мідь/латунь 5 мм
