Верстат лазерного різання труб TRUMPF TruLaser Tube 7000 fiber

Верстат лазерного різання труб TRUMPF TruLaser Tube 7000 fiber


TRUMPF TruLaser Tube 7000 fiber — це флагманський високопродуктивний верстат для лазерного різання труб та профілів, який забезпечує виняткову гнучкість і максимальну ефективність у виробництві. Його потужний волоконний лазер (до 6 кВт) дозволяє обробляти широкий спектр матеріалів, включно з кольоровими металами, товстостінними трубами та великогабаритними профілями.

Верстат підтримує фасковий різ до 45°, що дозволяє підготувати деталі одразу до зварювання, а автоматизовані системи завантаження, позиціонування та вивантаження значно зменшують час на допоміжні операції. TruLaser Tube 7000 fiber ідеально підходить для середнього та великого серійного виробництва в галузях: автомобілебудування, важке машинобудування, будівництво металоконструкцій, меблева та енергетична промисловість.

Основні особливості та переваги
  • Максимальна продуктивність. Оптоволоконне джерело TruDisk потужністю до 6000 Вт гарантує швидке різання навіть товстостінних і великих профілів.
  • Bevel Cut. Можливість різати під кутом до 45°, що відкриває шлях для повноцінної підготовки деталей до подальшого зварювання.
  • Розширений діапазон обробки. Верстат підтримує труби діаметром та діагоналлю до 254 мм.
  • SeamLine Tube. Автоматичне виявлення та відстеження зварного шва для стабільної обробки труб.
  • RapidCut. Висока динаміка різання малих контурів навіть на тонких матеріалах.

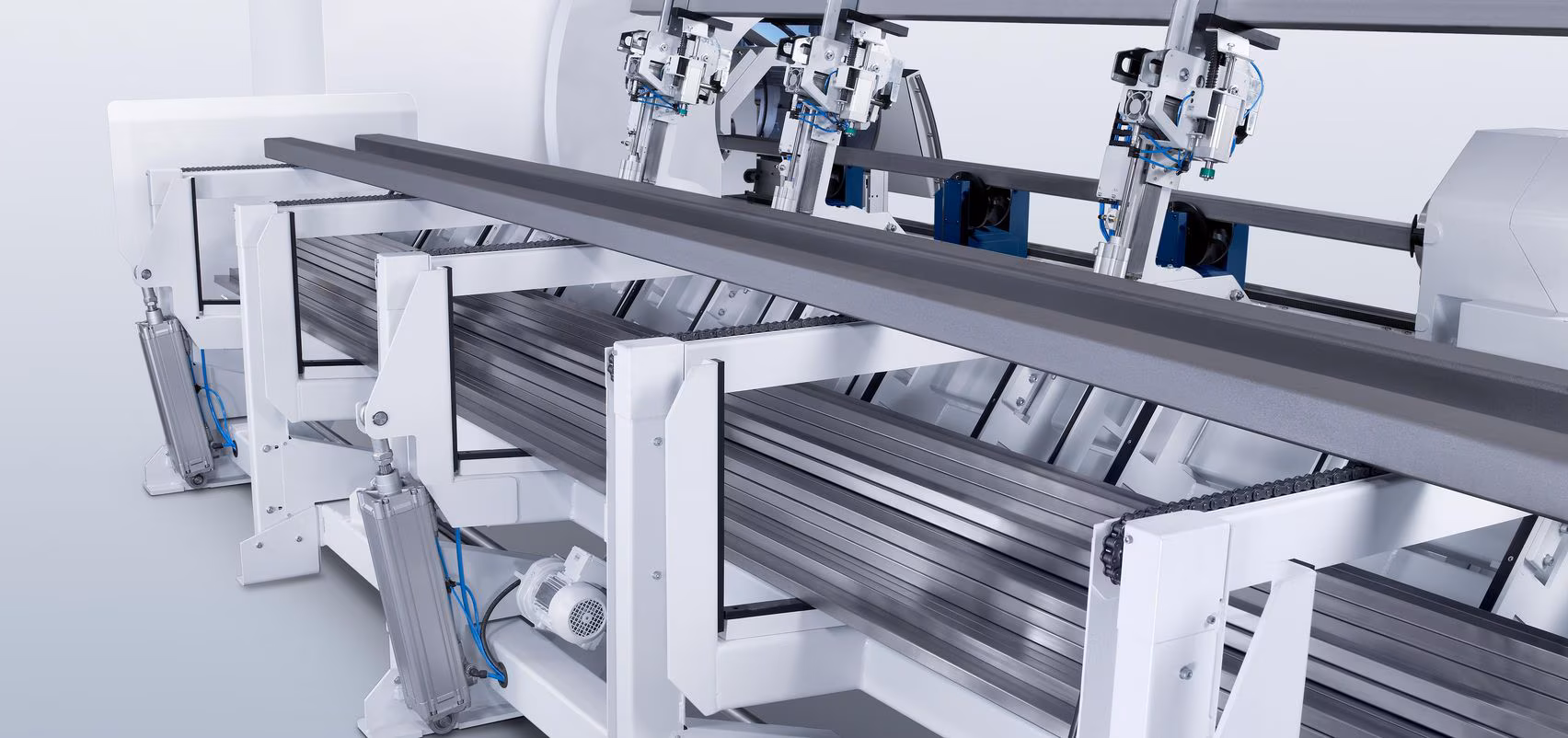

  • Автоматизація завантаження та вивантаження. Система LoadMaster Tube обробляє заготовки довжиною до 12,5 м та автоматично подає їх у робочу зону. Готові деталі можуть вивантажуватися до 4,5 м (стандарт) або до 8,0 м (з опцією).
  • Надійна система затиску. Самоцентруючі патрони делікатно утримують труби різного діаметра й забезпечують високу точність позиціонування.
  • Гнучка робота з профілями. Окрім круглих, квадратних і прямокутних труб, машина підтримує обробку L-, U-, Т-подібних профілів і навіть швелерів.
  • Програмне забезпечення Programming Tube. Автоматичне створення конструкцій та оптимізація з’єднань, що значно скорочує час на підготовку виробництва.
  • Інтеграція у Smart Factory. Верстат підтримує OPC UA, віддалений моніторинг TRUMPF Smart View та обмін даними з ERP/MES-системами.
  Стандартне оснащення
  • Лазерне джерело TruDisk (4 або 6 кВт).
  • Система RapidCut для високої швидкості різання.
  • Самоцентруючі патрони з автоматичним регулюванням.
  • Панель керування Touchpoint HMI із сенсорним інтерфейсом.
  • Програмне забезпечення Programming Tube.
  • SeamLine Tube для контролю зварного шва.
  • Система безпеки та підготовка до вентиляційного обладнання.
  Додаткові опції
  • Bevel Cut — різання під кутом до 45°.
  • LoadMaster Tube — автоматичне завантаження труб довжиною до 12,5 м.
  • Модуль вивантаження деталей — варіанти для 4,5 м (стандарт) або 8,0 м.
  • Розширена обробка великих діаметрів — до Ø 370 мм.
  • Adaptive clamping system — для відкритих профілів.
  • Smart View та OPC UA — для підключення до цифрового виробництва.
  Технічні характеристики
Параметр Значення
Максимальний діаметр труби (стандарт) 254 мм
Максимальний діаметр труби (з опцією) 370 мм
Максимальна довжина заготовки (з LoadMaster Tube) 6500 мм (стандарт) / 12500 мм (з опцією)
Максимальна довжина готової деталі (вивантаження) 4500 мм (стандарт) / 6500 мм (з опцією)
Максимальна маса заготовки до 40 кг/м
Фасковий різ до 45°
Лазерні джерела TruFiber 4001 (4 кВт), TruFiber 6001 (6 кВт)
Макс. товщина різу (TruFiber 4001) сталь до 10 мм, нержавійка 6 мм, алюміній 6 мм, мідь/латунь 5 мм
Макс. товщина різу (TruFiber 6001) сталь до 14 мм, нержавійка 10 мм, алюміній 10 мм, мідь/латунь 5 мм
Споживана потужність від 10 до 12 кВт залежно від конфігурації
