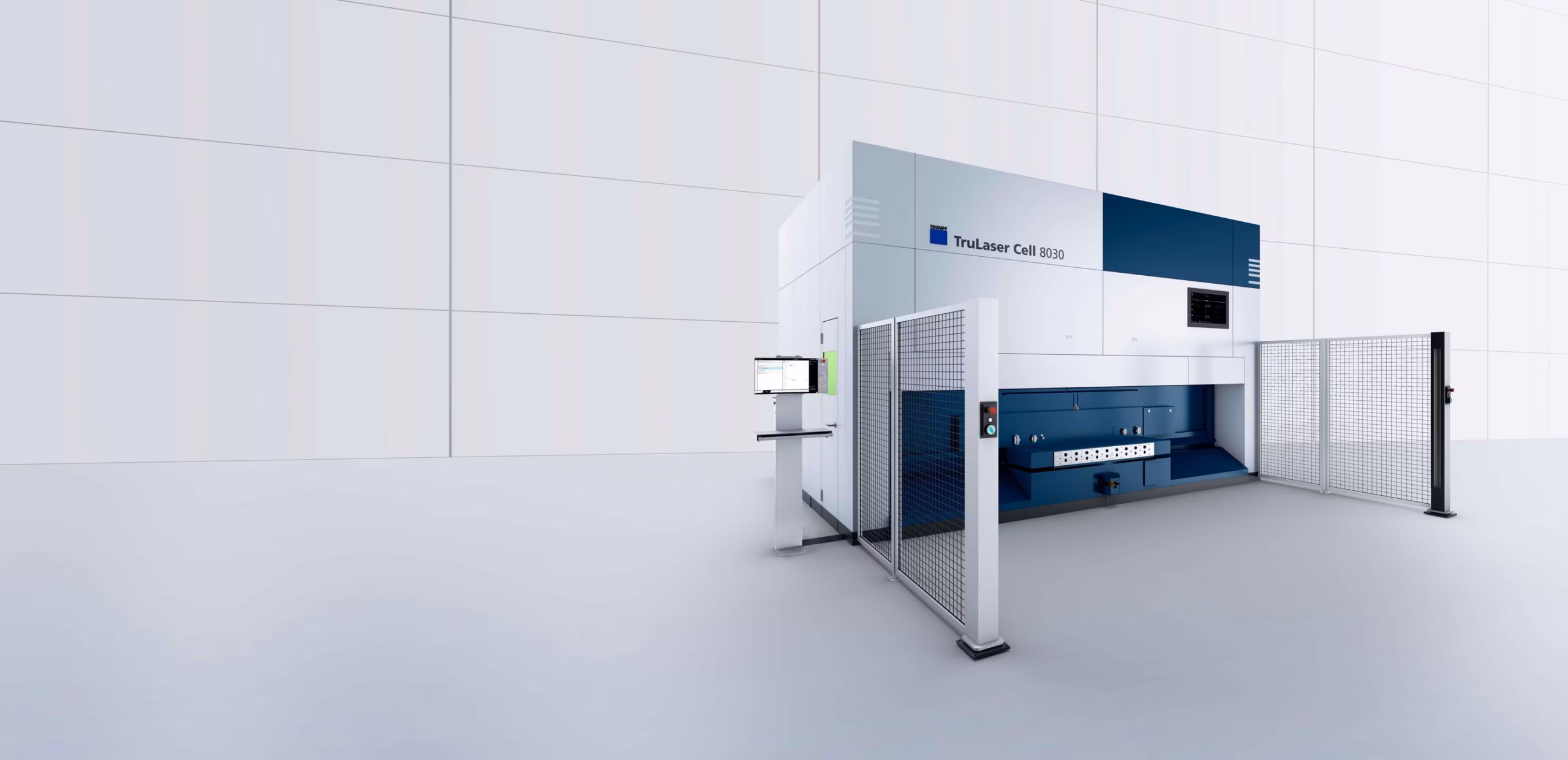

TruLaser Cell 8030 (standard version) — високопродуктивний 5-осьовий 3D-лазерний комплекс TRUMPF, спеціально розроблений для ефективного й надійного різу гарячеформованих (hot-formed) корпусних компонентів — B-pillars, дверних рам, поперечин тощо. Верстат поєднує компактний монтажний майданчик і дуже високу динаміку рухів (малі непрацюючі проміжки часу завдяки оптимізованому поворотному столу), що дає відчутну економію собівартості при серійному виробництві.

Особливості та головні переваги

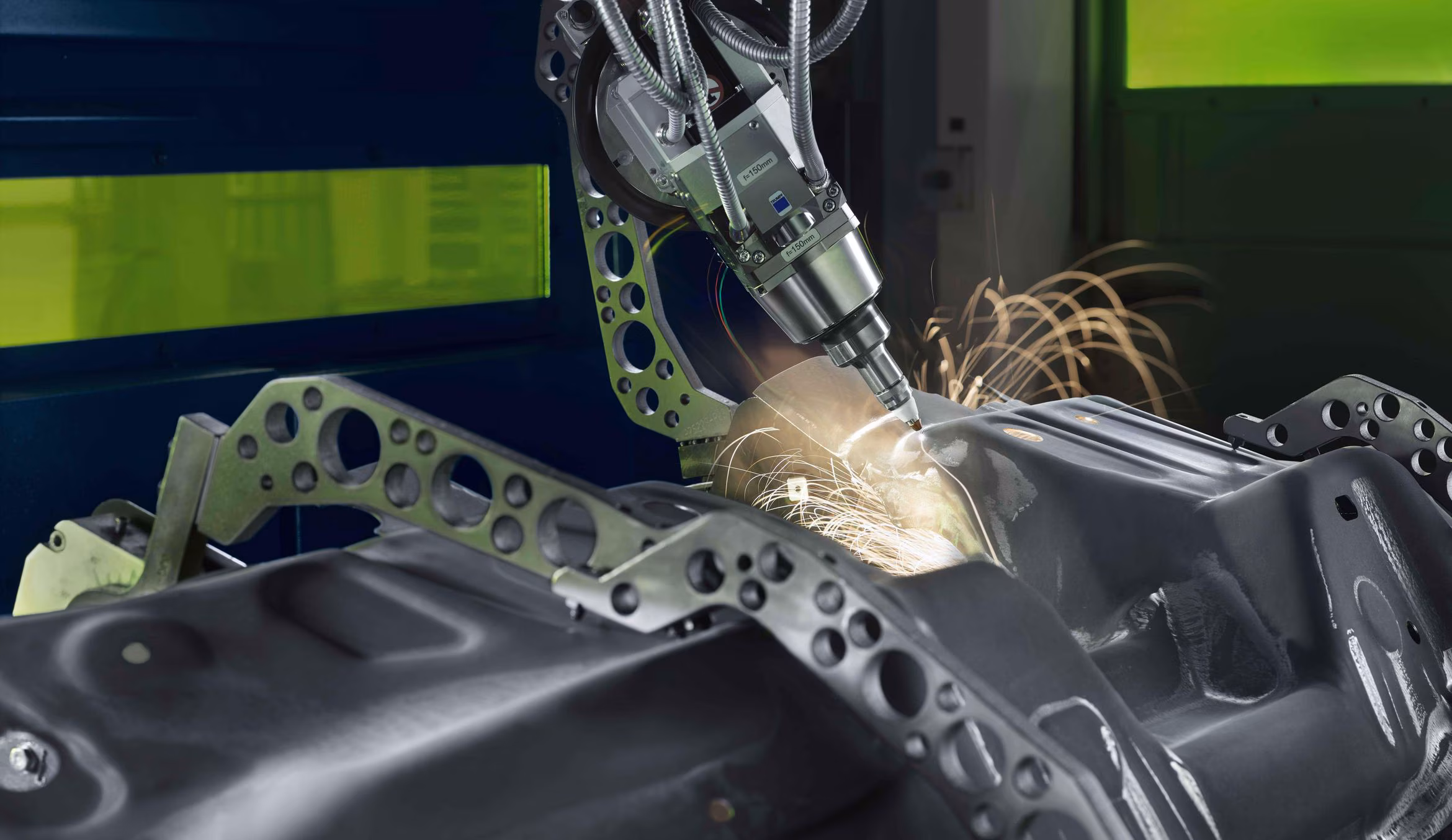

  • Оптимізований для hot-forming — TruLaser Cell 8030 забезпечує стабільний і високоякісний різ складних 3D-форм, що робить його привабливим вибором для автомобільної індустрії і серійних вузлових виробів.
  • Висока продуктивність і мінімальні простої — оновлений поворотний стіл і підвищена динаміка (опція Dynamic Level 3) скорочують час циклу та непрацюючий час.
  • Технологічні пакети TRUMPF — унікальні опції, що підвищують швидкість і стабільність процесу: BrightLine Speed (до +60% швидкості й значна економія газу), X-Blast Nozzle (ширша «робоча дистанція» сопла → менше зіткнень), Smart Optics Setup, ObserveLine (контроль залишків відбитків/технологічних «клинців») та Smart Approach / FastLine / FocusLine. Ці пакети оптимізують пробивання, підвищують якість кромки і зменшують брак.
  • Гнучкість по лазерному джерелу — стандартний верстат сумісний з високопродуктивними дисковими та оптоволоконними джерелами TRUMPF (TruDisk, TruFiber), що дає можливість підлаштувати потужність під ваші матеріали й задачі.

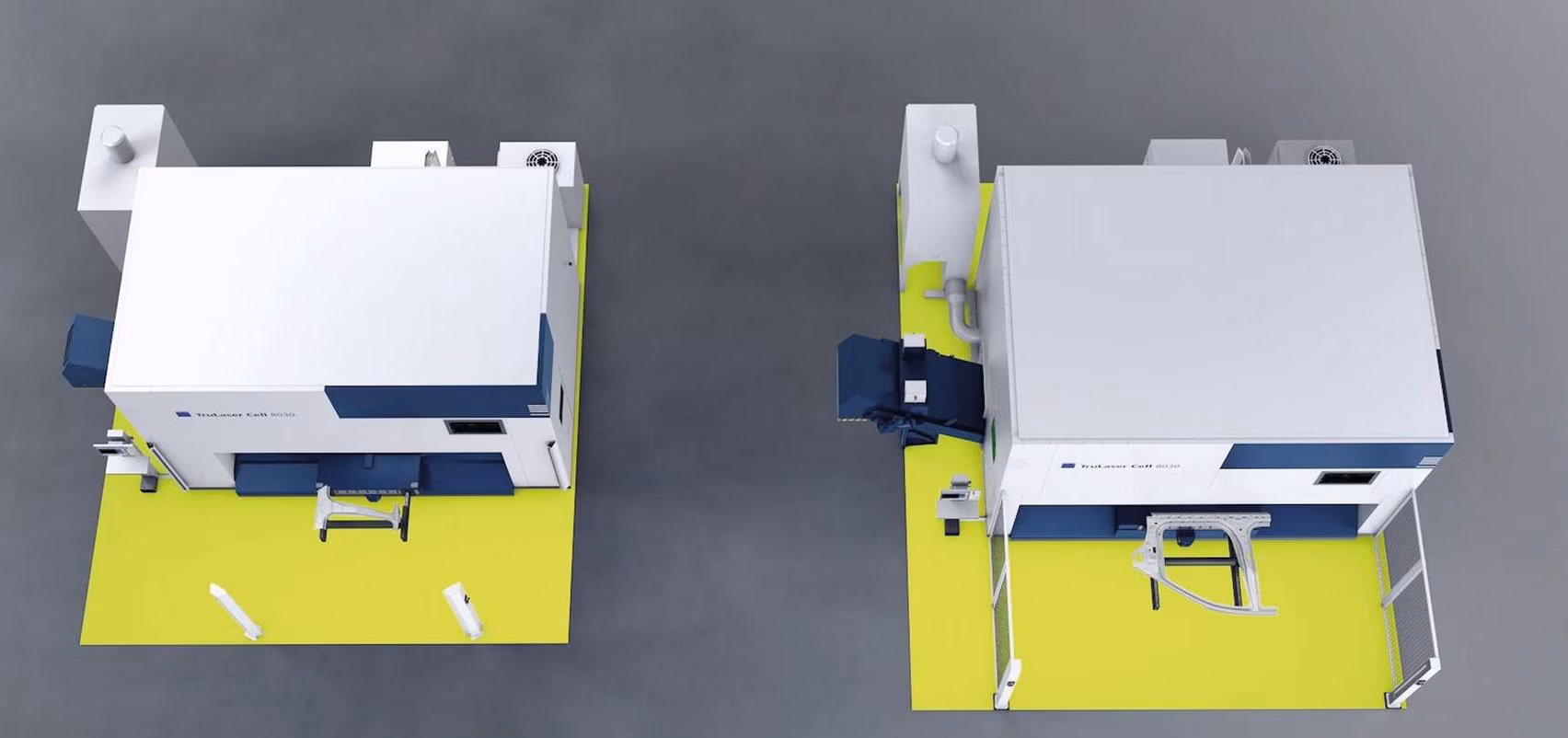

  • Компактна інженерія й доступність обслуговування — ергономічна компоновка, доступ до столу з передньої та бокових сторін; верстат проектується так, щоб його було зручно інтегрувати в лінію та обслуговувати.
  Стандартне оснащення
  • Станина TruLaser Cell 8030, 5-осьова механіка (X/Y/Z/B/C).
  • Динамічна ріжуча оптика з ходом ±9 мм (компенсація по висоті без перемонтажу).
  • Поворотний стіл (rotary plate) Ø 4000 мм, 2 робочі станції, робоча висота 700 мм.
  • Базова система керування і інтерфейс TruTops Cell (програмування 3D, імпорт CAD).
  • Можливість установки TruDisk або TruFiber джерела (під замовлення — 3–4 кВт).
  • Базові засоби безпеки, огородження робочої зони та підготовка для витяжки/фільтрації.
  Опції (рекомендовані та доступні)
  • BrightLine Speed — пакет для максимальної продуктивності різу (збільшення швидкості до 60% і зниження споживання газу).
  • ObserveLine Comfort / Professional — оптичний контроль прорізу / позиціювання для зниження браку (швидка перевірка контурів і виявлення невідповідностей).
  • Smart Optics Setup — автоматизований набір тестів і регулювань оптики для швидкої підстройки (менше простоїв).
  • X-Blast Nozzle — сопло з подвоєною «шириною роботи», що дозволяє збільшити дистанцію від сопла до деталі і зменшує кількість зіткнень.
  • Dynamic Level 3 — підвищені прискорення/динаміка для скорочення циклів у складних траєкторіях.
  • Smart Approach / FastLine / FocusLine — пакети, що оптимізують пробивання, підхід сопла і положення фокусу для різних товщин/матеріалів.
  • Додаткові джерела (конфігурації TruDisk вищої потужності), розширені системи витяжки/фільтрації, системи для автоматизованого завантаження/вивантаження, інструменти контролю якості (камери, сенсори).
  Технічні характеристики
Параметр Значення
Максимальна кількість осей 5
Хід осей X / Y / Z 3000 / 1300 / 600 мм
Діапазон обертання осі B ±135°
Обертання осі C n × 360°
Хід динамічної ріжучої оптики ±9 мм
Максимальний розмір заготовки (X × Y × Z) 2540 × 840 × 370 мм
Макс. швидкість осей (поодинці) X/Y/Z 100 м/хв
Макс. швидкість (одночасно X+Y+Z) 173 м/хв
Прискорення осей (X/Y/Z) 11 м/сек²
Макс. одночасне прискорення 19.1 м/сек²
Прискорення динамічної оптики 40 м/сек²
Точність позиціювання (лінійні осі) 0.08 мм
Точність позиціювання (обертальна вісь B) 0.015°
Джерела лазера (доступні) TruDisk і TruFiber (3–4 кВт).
Максимальна потужність лазера 3000–4000 Вт
Поворотний стіл — максимальне навантаження на сторону 300 кг
Робочі станції 2
Типовий загальний непрацюючий час (non-productive) 3.7 сек
Типовий час повороту 1.8 сек
Діаметр поворотного диска 4000 мм
Робоча висота 700 мм
