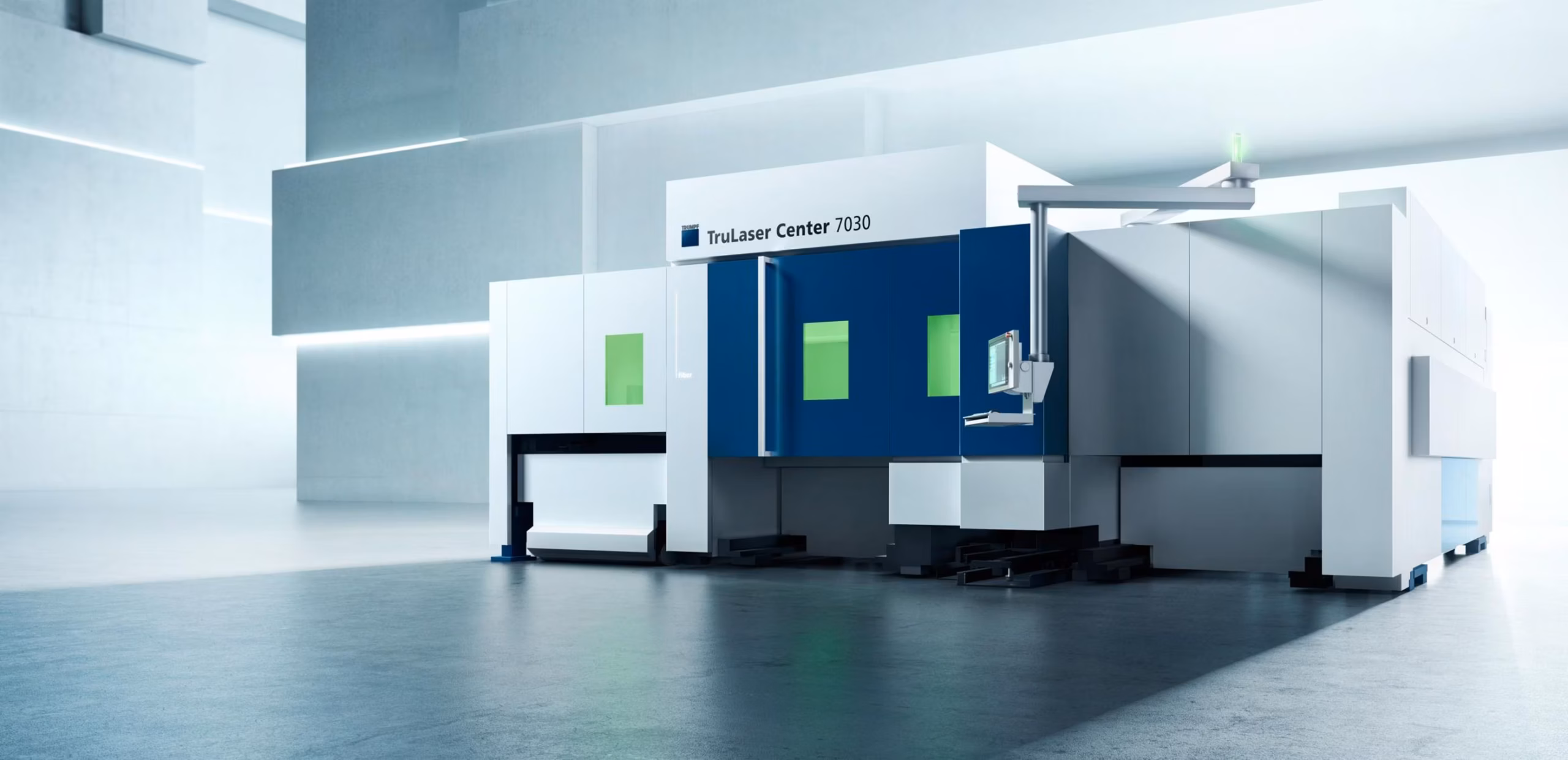

TruLaser Center 7030 — це перший у своєму класі «full-service» оптоволоконний 2D-лазерний комплекс TRUMPF, який інтегрує усі етапи технологічного ланцюга: від подачі необроблених листів до різу, автоматичного вивантаження, сортування та складання готових деталей. Верстат спроектований так, щоб звести до мінімуму ручну працю й простої — він працює як повністю автоматизована лінія для серійного та безперервного виготовлення деталей.

Ключові компоненти та як це працює

Система подачі / LoadMaster Center — дозволяє паралельно завантажувати сировину під час роботи верстату.

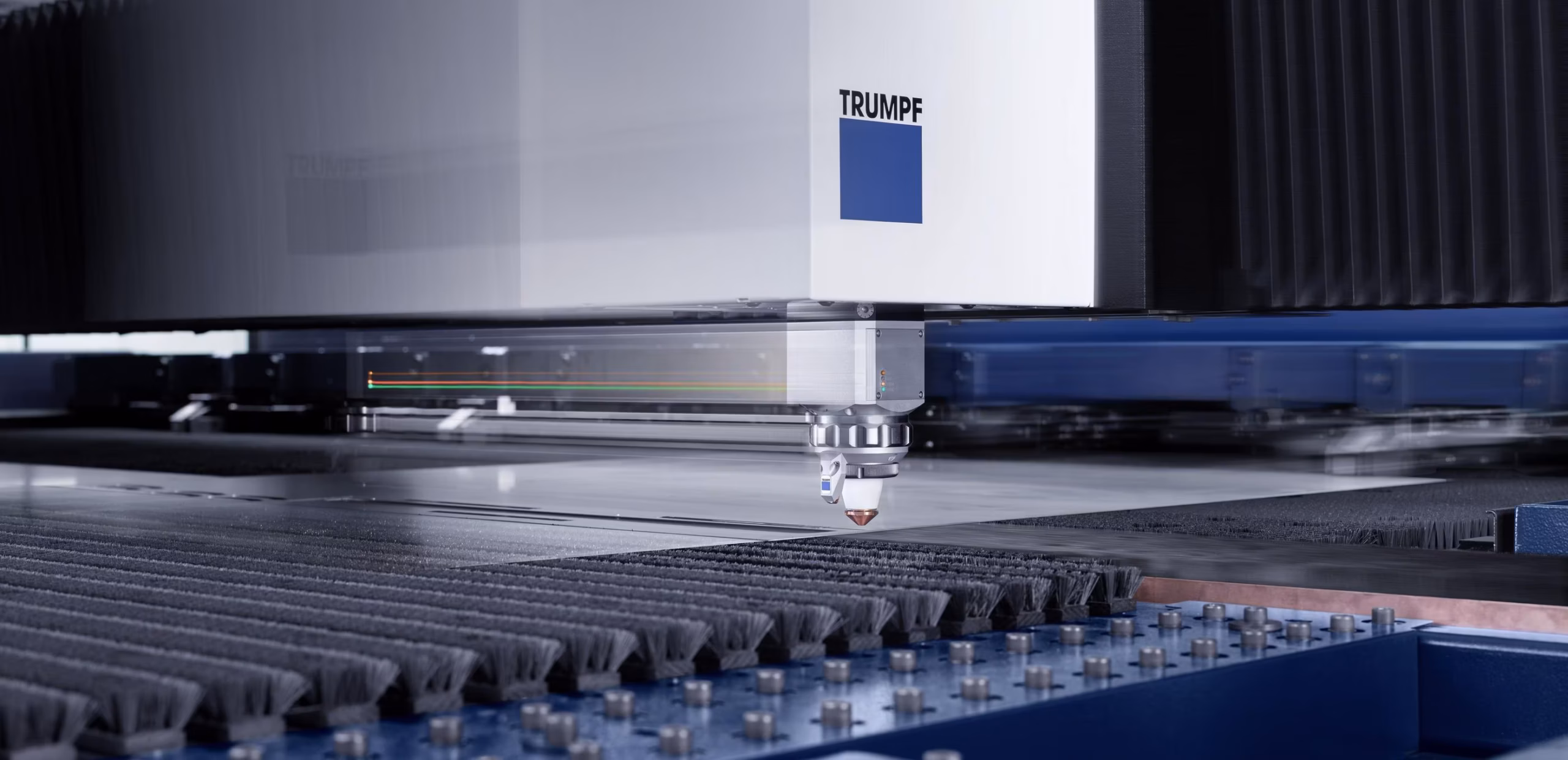

Система фіксації і переміщення заготовки (кліпінг/клапанна каретка + додаткова динамічна вісь) — лист рухається у напрямку Y, різальний вузол працює по X і Y, що дає високу динаміку та мінімізує непрацездатні холості переміщення.

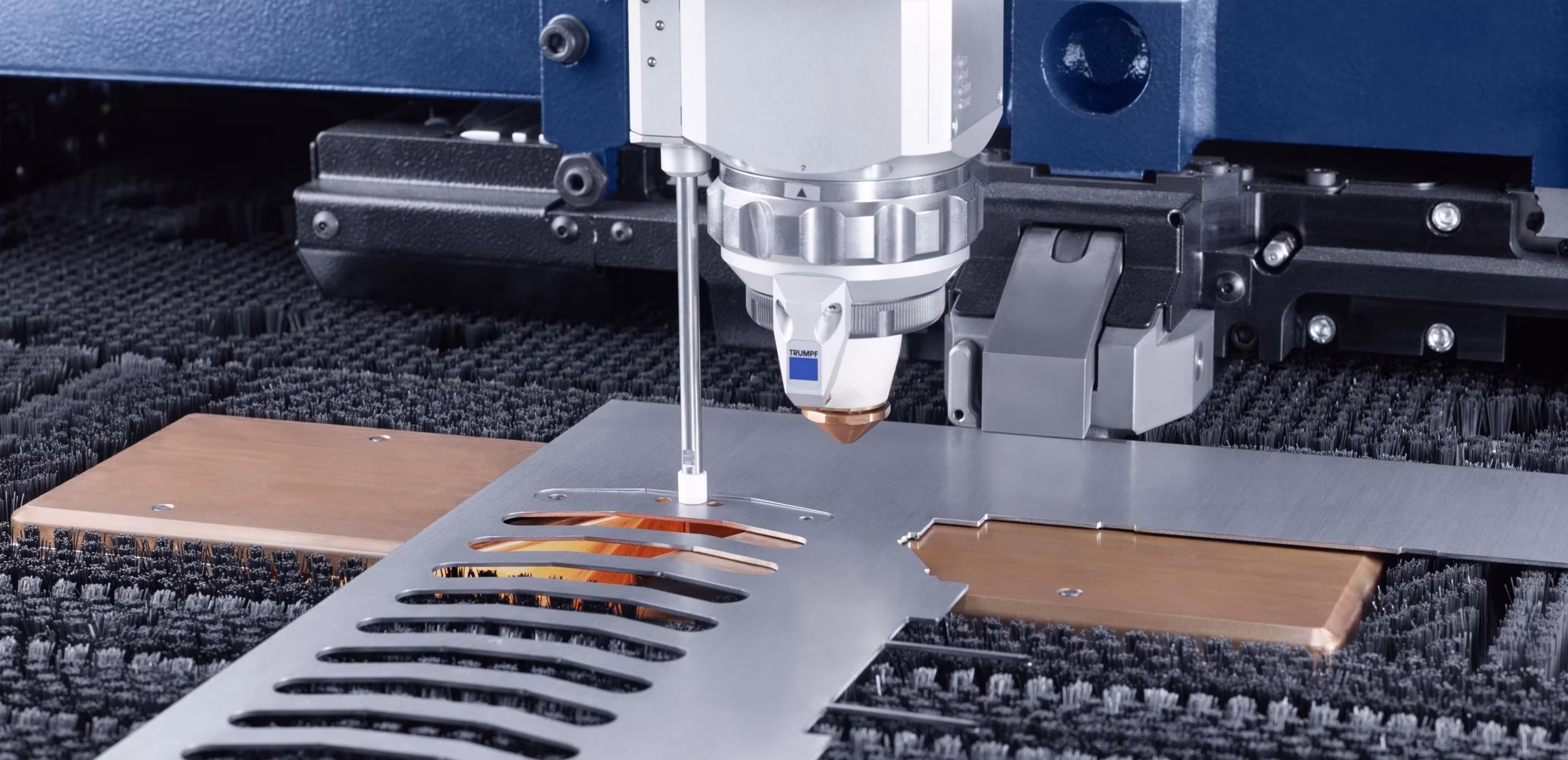

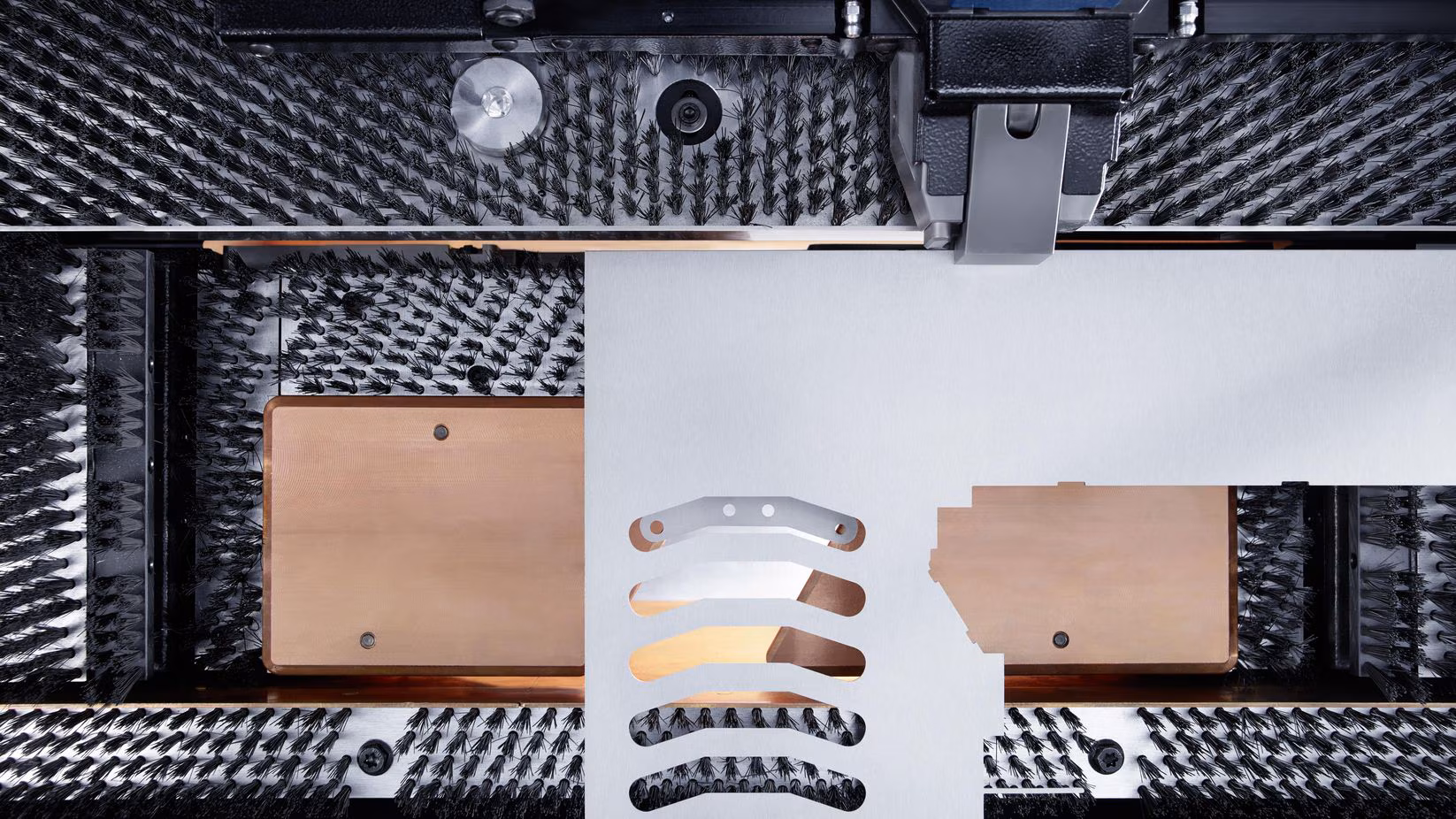

SmartGate — інтелектуальна опора/бар’єр, яка підтримує частини, не дозволяє їм хитатися чи «падати» в процесі виштовхування, і тим самим запобігає нахилам та небажаному зчепленню.

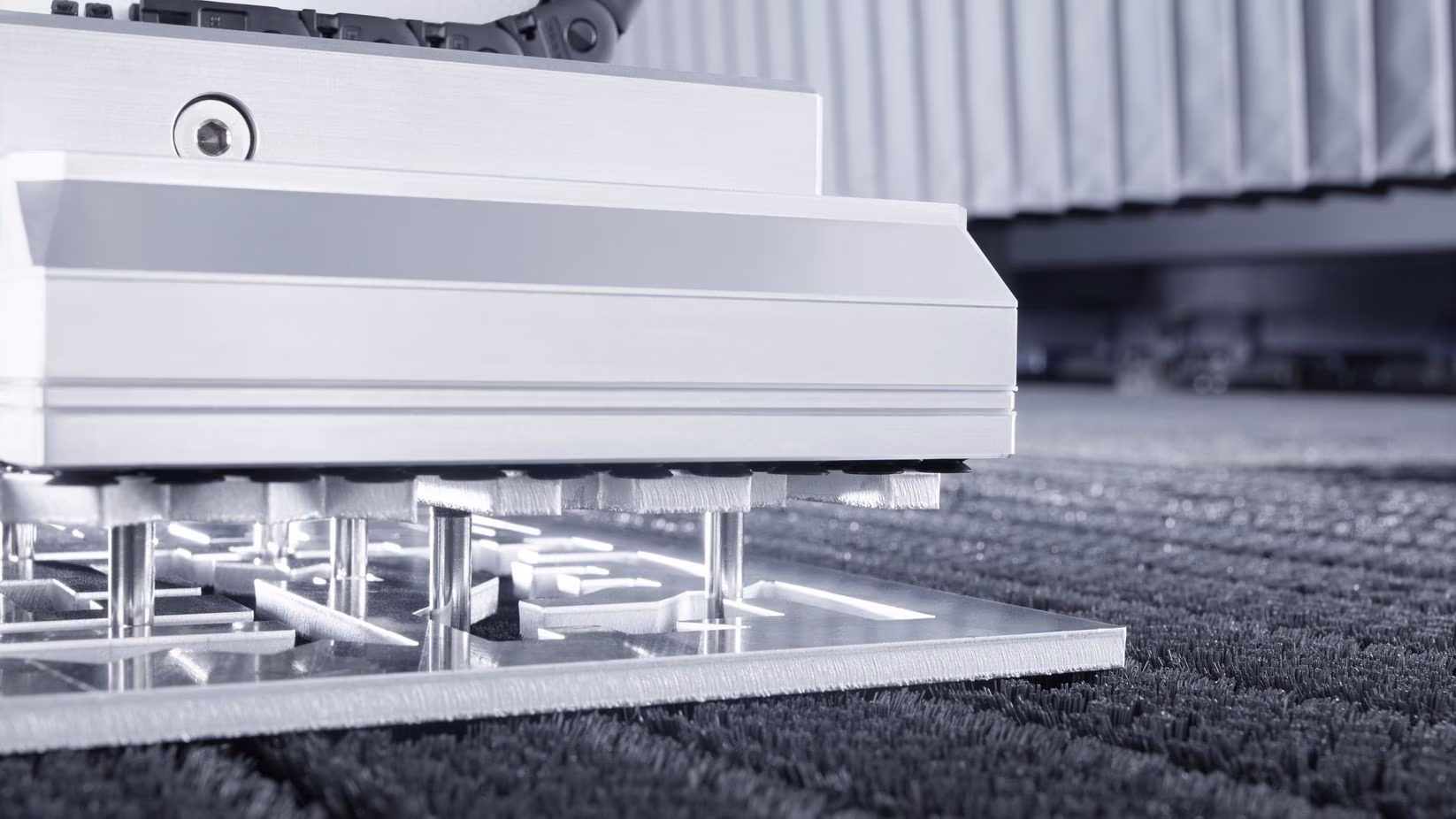

SortMaster Speed + SmartLift — система для миттєвого зняття, сортування і складання великих і дрібних деталей: міні-присмоктувачі (9 мм) дозволяють надійно захоплювати навіть специфічні вирізи.
TruTops Boost — програмний модуль, що автоматично генерує пропозиції по розкрою, шляху різу, видаленню, сортуванню і палетуванню — «програмування в 1 клік».

Особливості та переваги

Повна автоматизація робочого потоку TruLaser Center 7030 поєднує подавальний модуль, динамічний різальний вузол, SmartGate, SmartLift і SortMaster Speed — завдяки цьому верстат виконує весь процес від листа до готової стопки деталей без склейки в додаткові дзеркальні ланки. Це значно знижує потребу в операторській праці та скорочує час циклу.

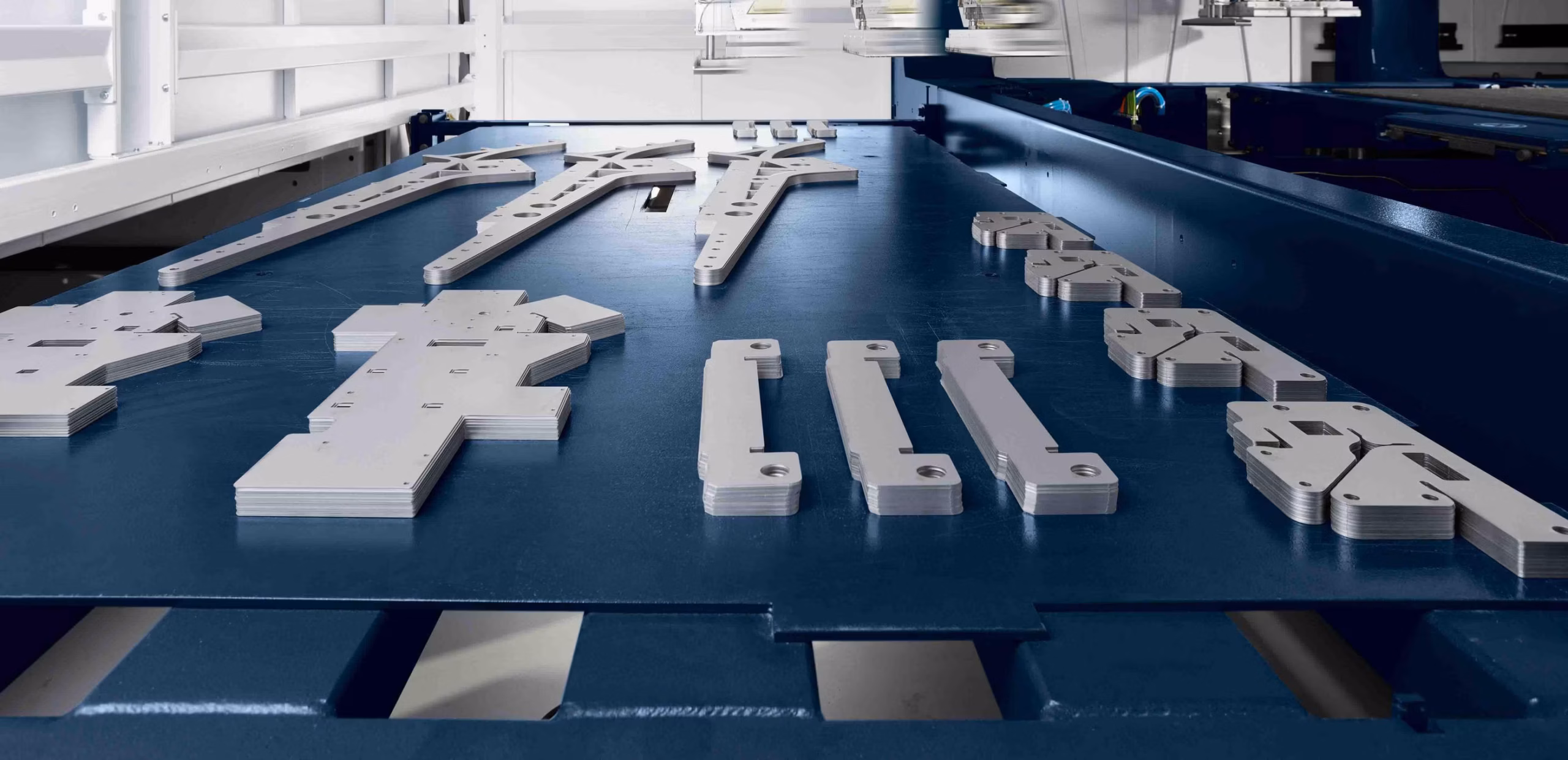

Надійне видалення й сортування частин (без «завалів» і нахилів) SmartGate + brush tables + SmartLift роблять видалення частин технологічно стабільним (немає «перевертання» деталей), а SortMaster Speed швидко й акуратно збирає і складає деталі на палети чи в коробки. Це дозволяє уникнути доопрацювань після різу.
Висока динаміка й економічність Модель спроектована для швидкого різу тонких листів (та й середніх товщин при відповідному джерелі TruDisk), поєднуючи продуктивність оптоволоконних/дискових лазерів і швидкісну механіку. Це забезпечує значне підвищення пропускної здатності в порівнянні з класичною 2D-платформою.
Просте програмування / «Plug & Produce» TruTops Boost автоматично пропонує оптимізований план різу і алгоритм сортування/палетування з урахуванням фізики процесу — скорочує час підготовки замовлення до мінімуму.
Легка інтеграція у «розумний цех» (TruConnect) TruLaser Center 7030 передбачає підключення до систем зберігання TruStore або великих автоматизованих складів (наприклад, STOPA), що дозволяє організувати безперервну подачу матеріалів та відведення готової продукції — суттєво підвищує коефіцієнт використання верстату.
Варіанти лазерних джерел (під різні потреби) Типово верстат доступний з джерелами TruDisk 6001 (≈ 6 kW) та TruDisk 12001 (≈ 12 kW), що дає змогу підібрати конфігурацію під ваші матеріали та вимоги по товщині/швидкості.

Стандартне оснащення

Станина та механіка для TruLaser Center 7030 з додатковою високодинамічною віссю для різу.
Оптоволоконне/дискове джерело (конкретна модель — за замовленням: TruDisk 6001 або TruDisk 12001).
LoadMaster Center (каретка завантаження), кліпуючий/переміщувальний блок, brush table (щіткові столи).
SmartGate (опора/бар’єр) і SmartLift (підйомний механізм).

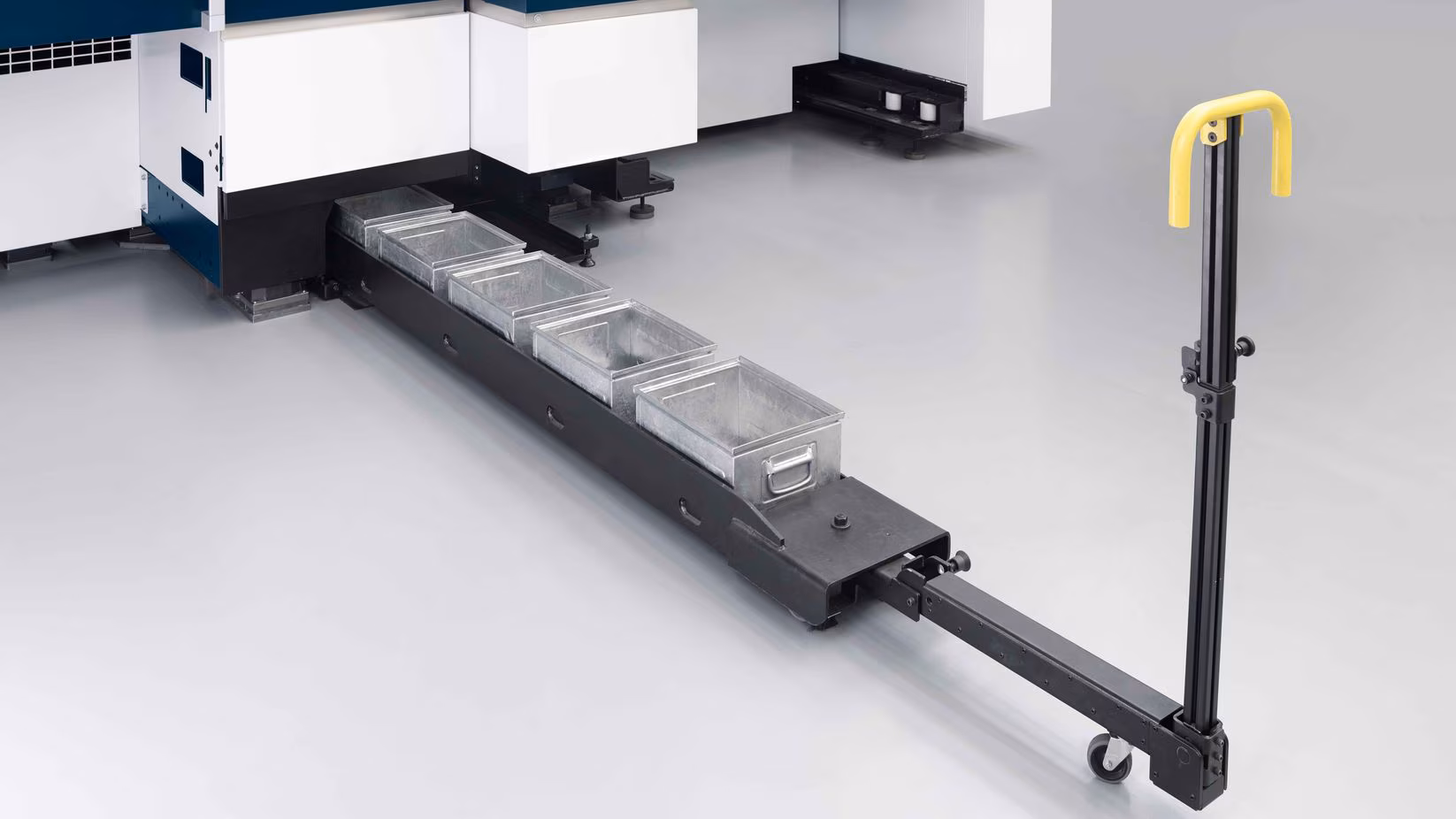

SortMaster Speed — система для швидкого захоплення, сортування і складання деталей.
TruTops Boost (автоматичне генерація програми різу та сортування).
Інтерфейси для підключення до систем зберігання (TruStore / STOPA) та базова система витяжки / безпеки.

Опції та додаткові модулі

Розширене джерело (вищі потужності TruDisk / спеціальні пакети для «товстого різу»).
Підключення до TruStore / STOPA — великий автоматизований магазин листів для 24/7 роботи.
Тандемний або мультипалетний змінник — для зменшення простоїв під час переналагоджень.
Розширені системи сортування/пакування (ящики, коробки, палетні платформи).
Додаткові пакети програмного забезпечення (розширені бібліотеки матеріалів, оптимізація розкрою, інтеграція з ERP/MES).
Додаткові системи очистки/фільтрації для закритих цехів або при різі покритих матеріалів.
Сервісні пакети TruServices (встановлення, навчання операторів, прикладний супровід, SLA).

Технічні характеристики

Показник	Значення
Доступні лазерні джерела	TruDisk 6001 (6 000 W), TruDisk 12001 (12 000 W)
Довжина верстату	10135 мм
Ширина (візок — складений / витягнутий)	6420 мм / 10720 мм
Висота верстату	3050 мм
Максимальний формат листа (X × Y)	3000 × 1500 мм
Мінімальний формат листа	1000 × 1000 мм
Вага з усіма агрегатами	38860 кг
Діапазон максимальної товщини листа	Конструкційна сталь/нержавійка:1–12,7 мм; алюміній/мідь/латунь: 1–6 мм
