Верстат лазерного зварювання TRUMPF TruLaser Weld 5000

З`єднання, зварювання Лазерне зварювання Бренд TRUMPF

Запит Товару

Технічний спеціаліст

TRUMPF TruLaser Weld 5000 — це високотехнологічна автоматизована система лазерного зварювання, що забезпечує надзвичайно точне, швидке та стабільне з’єднання металевих компонентів. Комплекс базується на 6-осьовому промисловому роботові, інтегрованому з лазером TruDisk або TruFiber, і призначений для серійного виробництва деталей різної складності. Завдяки універсальній конфігурації та модульній концепції, система забезпечує як глибоке, так і кондукційне (теплове) зварювання з високою якістю швів, мінімальним термічним впливом і відсутністю потреби в подальшій обробці.

Особливості та переваги

Універсальність процесів: підтримка декількох типів лазерів (TruDisk або TruFiber) для різних завдань — від тонких листів до масивних конструкцій.
Ідеальна повторюваність: робот з 6 осями забезпечує точність позиціонування до ±0,05 мм.
Висока продуктивність: завдяки інтегрованим позиціонерам і можливості роботи з двома столами забезпечується безперервний цикл завантаження та зварювання.
Гнучкість у компоновці: вибір із кількох типів робочих столів і конфігурацій кабін (до 9400 × 5950 × 3215 мм) для оптимізації під конкретне виробництво.
Енергоефективність: використання сучасних волоконних та дискових лазерів з високим ККД і низькими експлуатаційними витратами.
Зручність інтеграції: повна сумісність із TRUMPF Smart Factory, системами автоматизації, позиціонерами, системами відведення диму та контролю якості шва.
Безпечна експлуатація: закрита лазерна кабіна із сертифікацією Laser Class 1 та інтелектуальними системами моніторингу.

Стандартна комплектація

6-осьовий високоточний робот з повторюваністю ±0,05 мм.
Лазерне джерело TruDisk або TruFiber (у конфігурації від 3 до 8 кВт).
Інтегрований зварювальний модуль із системою фокусування та подачі проміня.
Система керування TRUMPF WeldControl з графічним інтерфейсом програмування.
Оптична система захисту та контролю стабільності процесу.
Лазерна кабіна (Laser Class 1) із системою безпеки, освітленням та вентиляцією.
Система димовидалення та захисного газу.
Базовий поворотний або двосторонній стіл із пневматичними затискачами.
Навчальний та сервісний пакет від TRUMPF.

Опції

Вибір типу лазера: TruDisk 4001 / 6001 / 8001 або TruFiber 3001 / 4001 / 6001.
Позиціонери різних типів:
- Поворотно-нахильний позиціонер (макс. 2000 × 1000 × 1200 мм, 500 кг).
- Подвійний робочий стіл (⌀ 2350 мм, висота 1150 мм, 250 кг з кожного боку).
- Поворотний стіл із віссю повороту (⌀ 1200 мм, довжина 2600 мм, 750 кг з кожного боку).
- Позиціонер повороту (⌀ 2000 мм, довжина 4000 мм, 1000 кг з кожного боку).

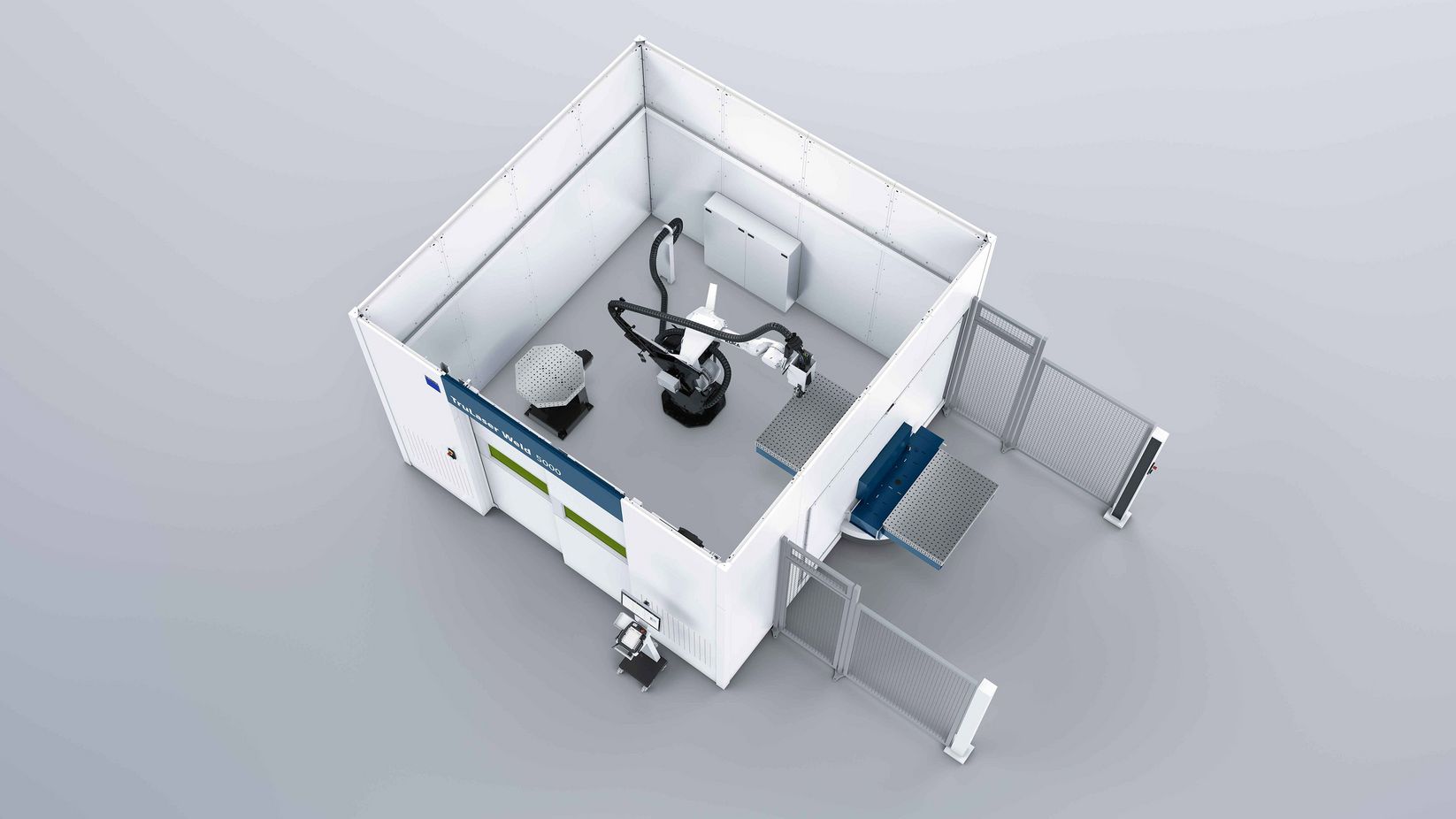

- Компактний поворотний стіл із 3D-затискною пластиною (⌀ 3000 мм, висота 1250 мм, 600 кг).
- Компактний поворотний стіл із вертикальними осями обертання (⌀ 3000 мм, висота 1250 мм, 600 кг).
Додаткові системи:
- VisionLine – автоматичне розпізнавання швів.
- SmartOptics – оптимізація фокусування.
- SeamLine Pro – моніторинг шва в реальному часі.
- Rotating optic – обертання лазерної головки.
- Інтеграція з роботизованими системами подачі/завантаження.
Модуль розширеної діагностики та дистанційного сервісу TRUMPF Condition Monitoring.
Система охолодження лазера з рекуперацією тепла.

Технічні характеристики

Параметр	Значення
Тип робота	Високоточний 6-осьовий промисловий робот
Кількість осей	6
Номінальна вантажопідйомність	70 кг
Повторюваність позиціонування	± 0,05 мм
Доступні лазери	TruDisk 4001 / 6001 / 8001, TruFiber 3001 / 4001 / 6001
Тип зварювання	Лазерне (глибоке, кондукційне)
Позиціонер повороту/нахилу	Макс. площа 2000 × 1000 × 1200 мм, навантаження 500 кг
Подвійний робочий стіл	Ø 2350 мм, висота 1150 мм, навантаження 250 кг/сторона
Поворотний стіл (вісь повороту)	Ø 1200 мм, довжина 2600 мм, навантаження 750 кг/сторона
Позиціонер повороту	Ø 2000 мм, довжина 4000 мм, навантаження 1000 кг/сторона
Компактний поворотний стіл (3D)	Ø 3000 мм, висота 1250 мм, навантаження 600 кг
Час повороту (180°)	3,7 с
Площа обертання	±180° (до ±190° для вертикальних осей)
Макс. момент інерції	359–600 кг·м² залежно від конфігурації
Висота вставки	830–885 мм
Розміри кабіни (варіанти)	від 4800 × 3650 × 3215 мм до 9400 × 5950 × 3215 мм
Максимальна висота робочої зони	до 1250 мм
Макс. навантаження на стіл	до 1000 кг (залежно від типу позиціонера)
Клас безпеки	Laser Class 1
Система керування	TRUMPF WeldControl
Тип охолодження	Водяне, з рекуперацією тепла
Моніторинг процесу	VisionLine, SeamLine Pro, SmartOptics (опційно)
