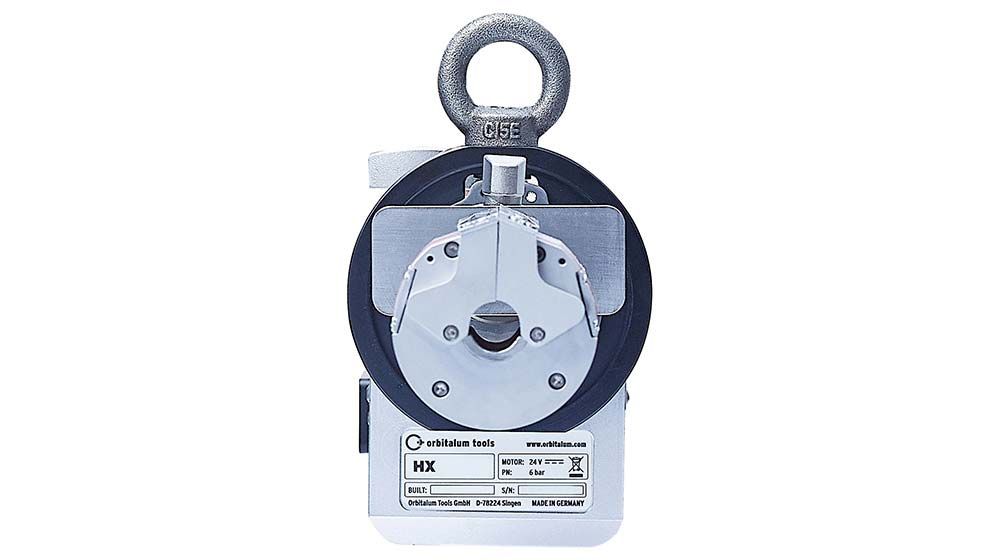

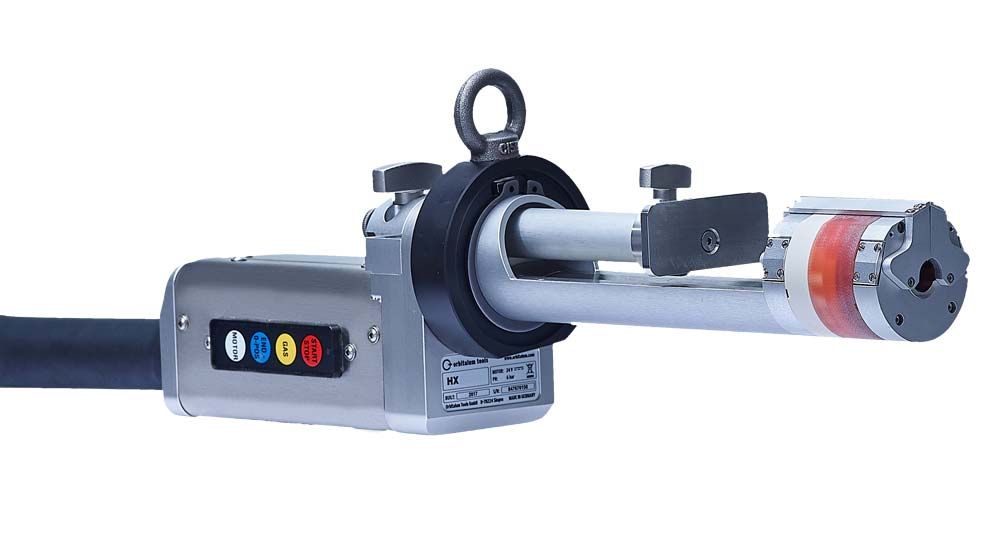

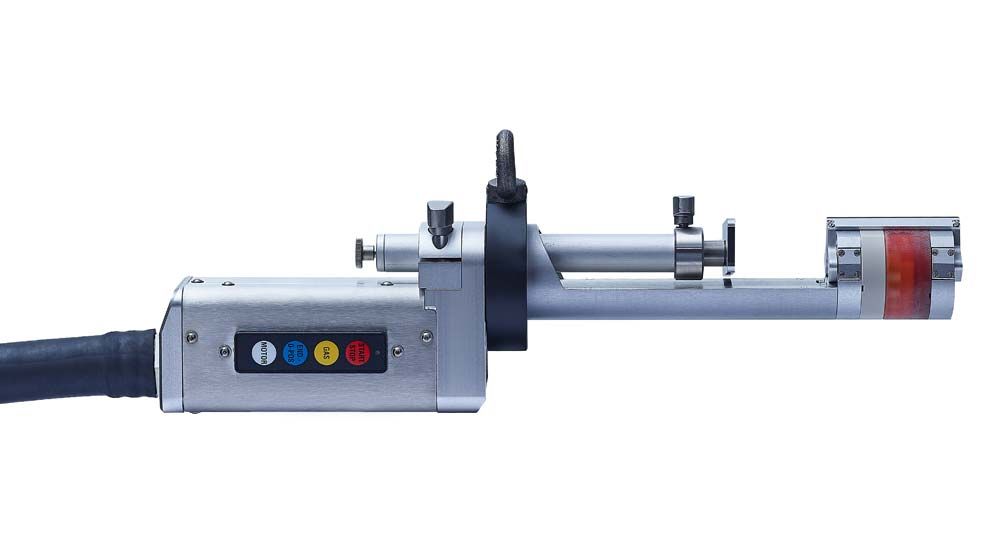

Orbitalum HX 12P — це закрита орбітальна зварювальна головка (Enclosed Orbital Weld Head), спеціально розроблена для автоматичного TIG-зварювання трубних колін (tube elbows) та прямих ділянок у виробництві компактних теплообмінників з високою щільністю труб. Головка забезпечує зварювання плавленням (TIG-Fusion) труб із зовнішнім діаметром від 9.5 до 13.3 мм з революційно вузькою конструкцією, що дозволяє працювати при відстані між трубами менше 40 мм.

Особливості та Переваги

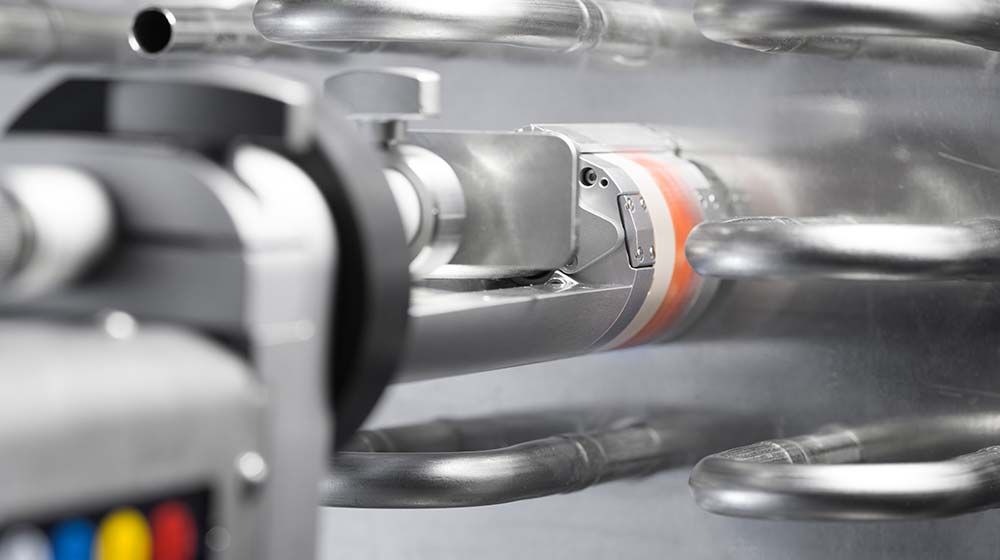

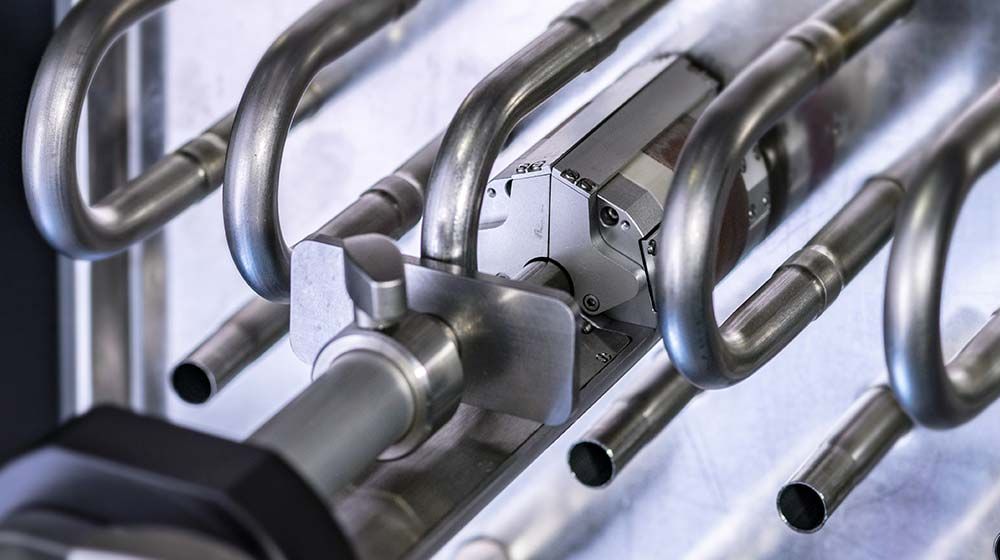

  • Революційно Вузька Конструкція: Дозволяє зварювати в дуже вузьких пучках труб, мінімізуючи відстань між трубами до 40 мм. Це дає змогу створювати компактні та ефективні теплообмінники.
  • Висока Продуктивність: Дуже скорочує час зварювання (наприклад, 30 с на трубу), забезпечуючи до 250 зварних швів на головку за зміну.

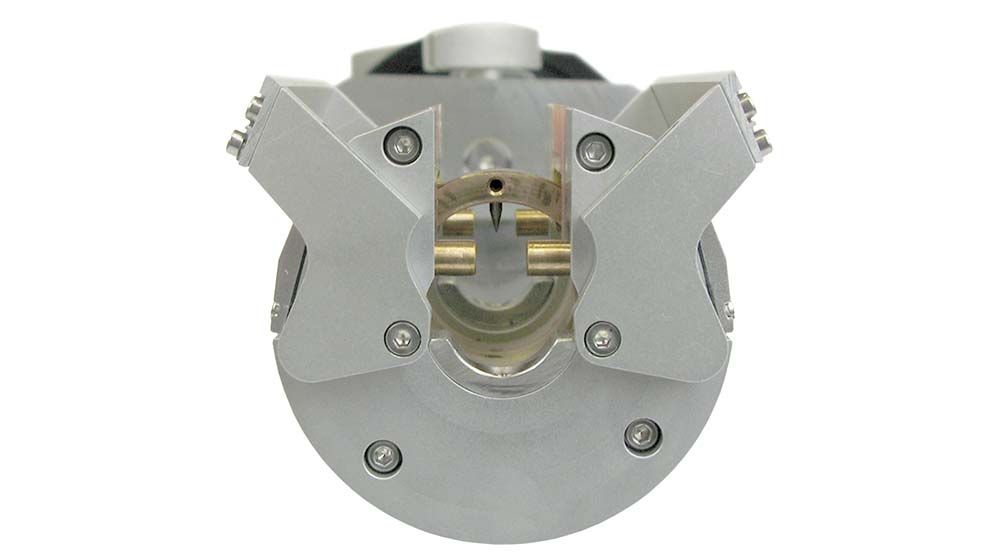

  • Автоматичне Пневматичне Затискання: Головка пневматично самофіксується на трубі натисканням кнопки, що значно прискорює та полегшує позиціонування.
  • Висока Якість Шва: Закрита камера зварювання та безперервний процес гарантують чисте проплавлення без впадин, щілин чи накипу (no annealing colors), що усуває необхідність у дорогих доопрацюваннях, таких як травлення або пасивація.

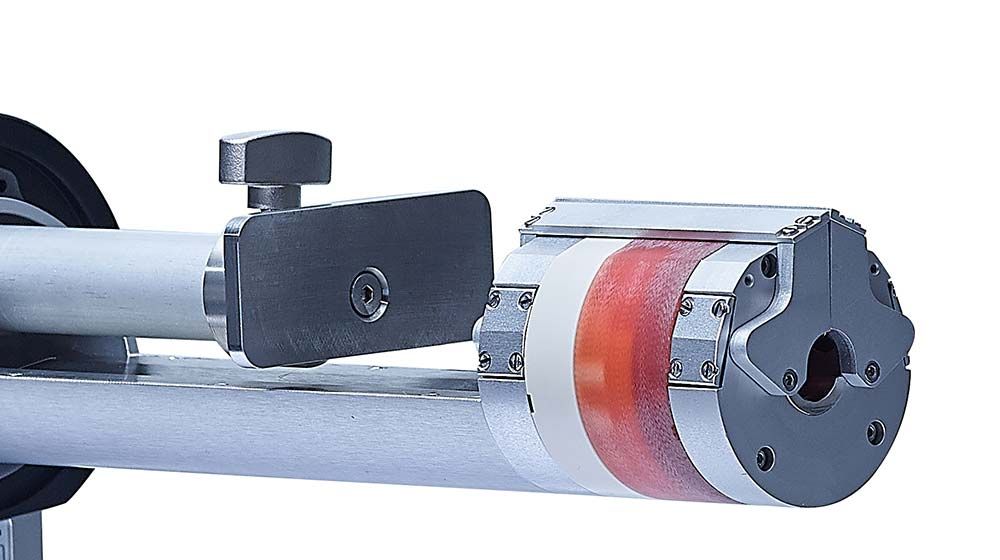

  • Рідинне Охолодження: Рідинно-охолоджуваний роторний корпус забезпечує високу стійкість до навантажень та довговічність.
  • Простота Керування: Зварювальні апарати Orbitalum автоматично розпізнають головку, дозволяючи навіть напікваліфікованому персоналу досягати найкращих результатів зварювання (зменшення браку з 4% до менше 0.7%).

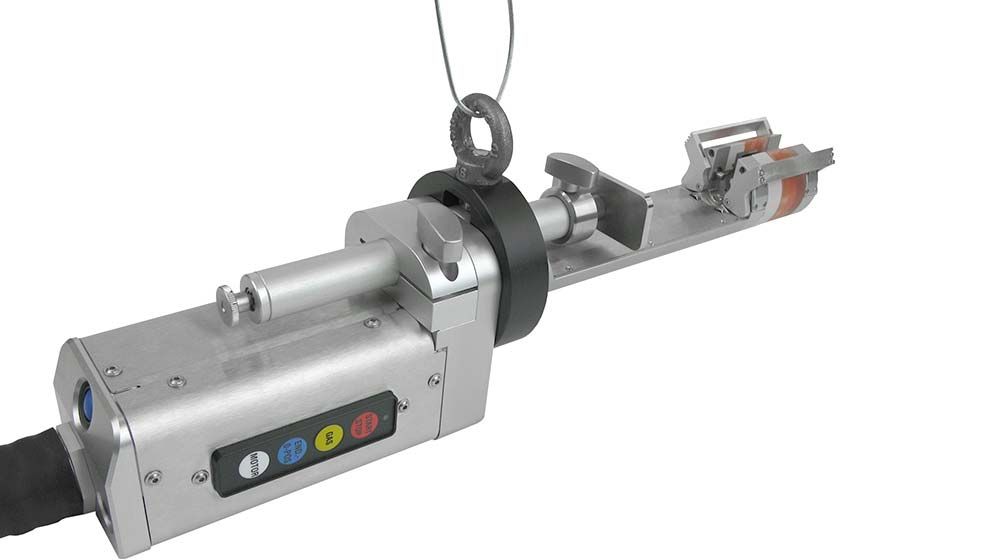

  • Ергономіка: Пряма та компактна конструкція полегшує обертання головки на теплообміннику; можливість підвішування на балансир.
  • Універсальність Зварювання: Можливе зварювання в горизонтальному, бічному та похилому положенні.
  Стандартне Оснащення
  • Орбітальна зварювальна головка Orbitalum HX 12P з рідинно-охолоджуваним роторним корпусом.
  • Пневматичний механізм фіксації труби (самофіксація).

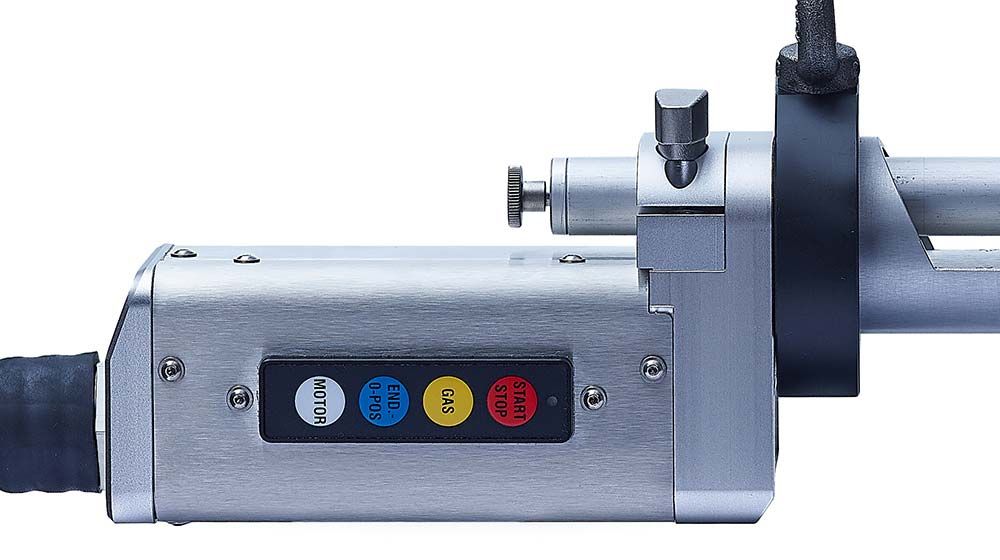

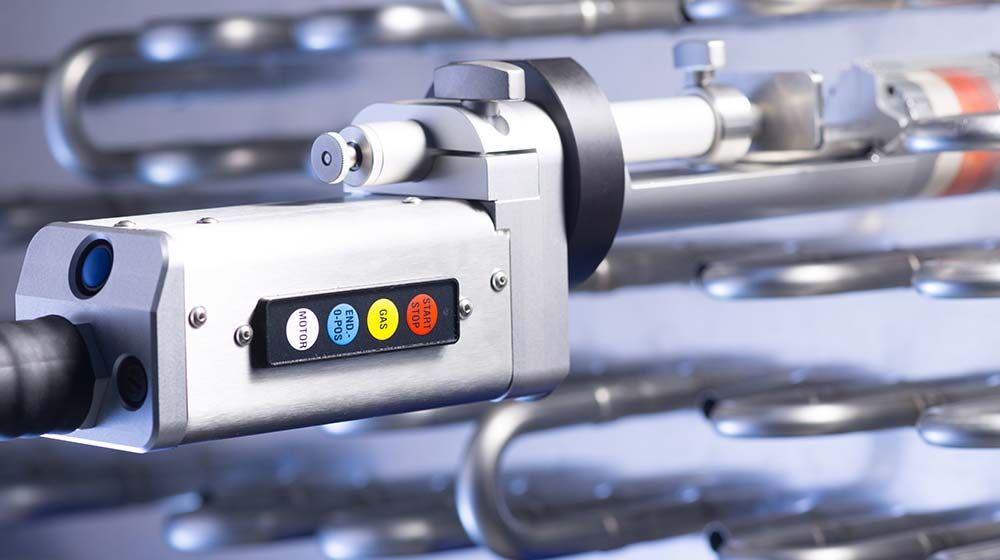

  • Вбудована кнопка для затискання та запуску процесу безпосередньо на головці.
  • Обмежувач (Limit Stop) з грубим і точним регулюванням для надійного позиціонування.
  • Гнучкий шланговий пакет довжиною 7.5 м з інтегрованими підключеннями (струм, газ, охолодження).
  • Набір інструментів.

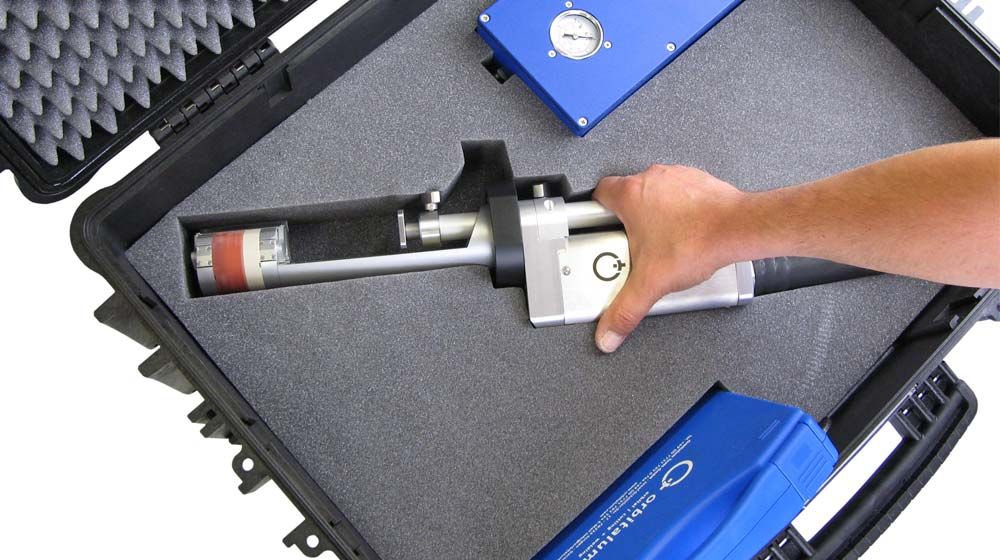

  • Транспортувальний кейс.
  Опції

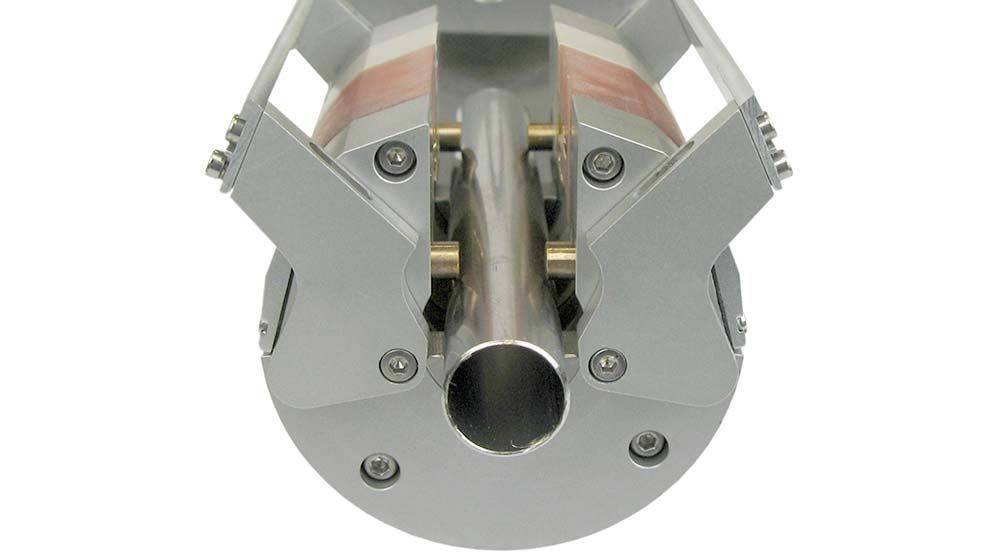

  • Затискні Вкладиші (Clamping Inserts): Доступні для точного затискання труб усього діапазону OD (9.5−13.3 мм).
  • Пневматична Коробка (Pneumatics Box): Окремий модуль для пневматичного керування затисканням, який вимагає вхідний тиск 6 бар (аргон).
  • Система Балансування: Для розвантаження оператора (підвішування всього блоку).
  Технічні Характеристики
Параметр Значення
Діапазон Зовнішнього Діаметра Труб (OD) 9.5−13.3 мм
Мінімальна Відстань Між Трубами Менше 40 мм
Товщина Стінки (Діапазон) 0.5−0.8 мм
Метод Зварювання TIG-Fusion
Електрод (Діаметр) 1.6 мм
Охолодження Інтегроване рідинне (ротор)
Довжина Шлангового Пакету 7.5 м
Вхідний Тиск Газу (для пневматики) 6 бар
Вага Машини (з шланговим пакетом) 6.4 кг
Код Продукту 847 000 010
