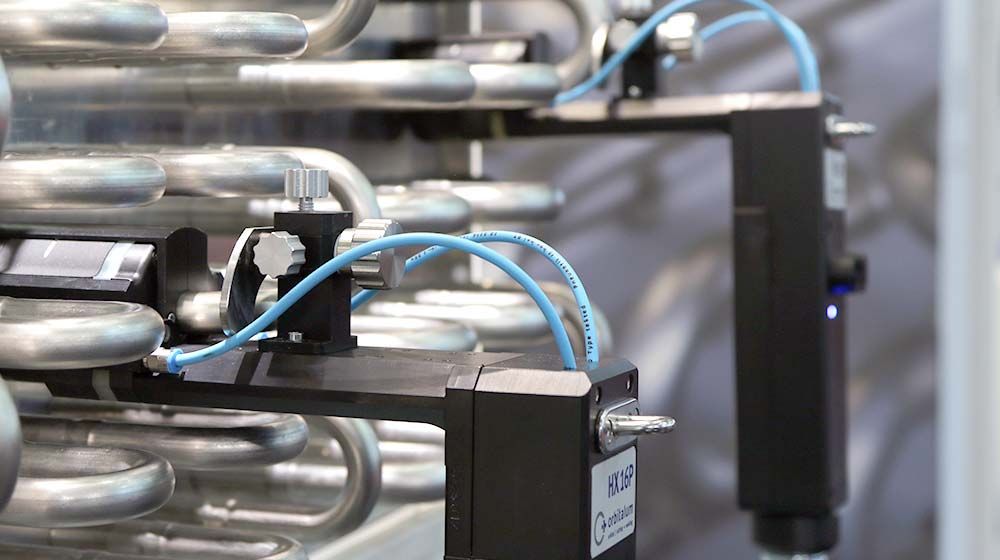

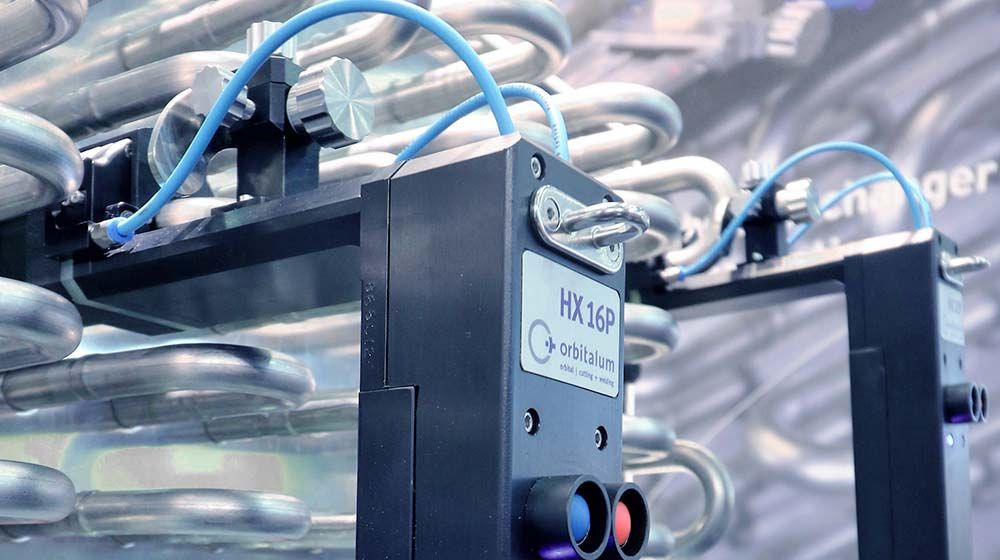

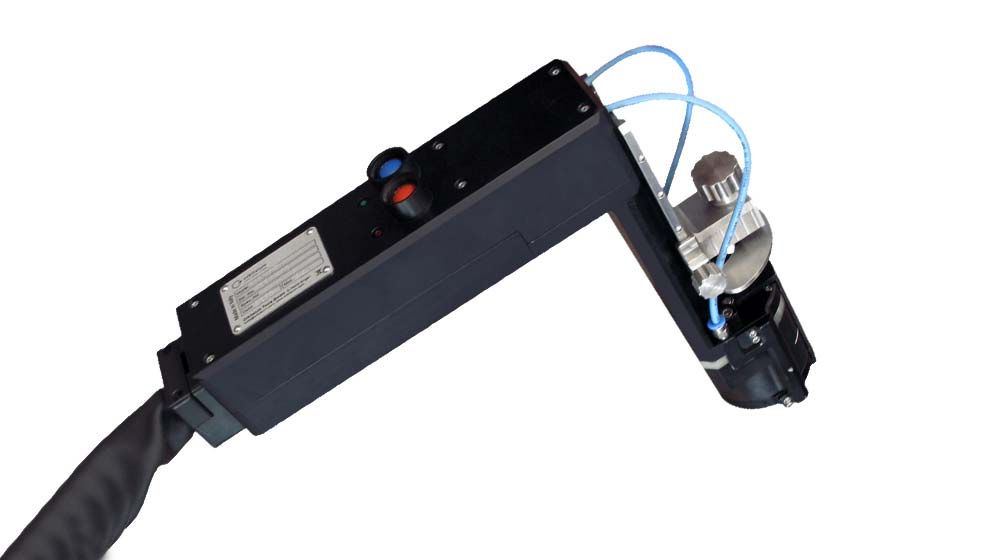

Orbitalum HX 16P — це закрита орбітальна зварювальна головка (Enclosed Orbital Weld Head), спеціально розроблена для автоматичного TIG-Fusion зварювання попередньо змонтованих трубних колін у вузьких трубних пучках пластинчастих теплообмінників (fin heat exchangers). Головка призначена для труб із зовнішнім діаметром від 15.0 до 16.8 мм. Завдяки своїй конструкції та пневматичному затисканню, вона є унікальним і найбільш ефективним рішенням для зварювання нержавіючої сталі в компактних охолоджувальних системах.

Особливості та Переваги

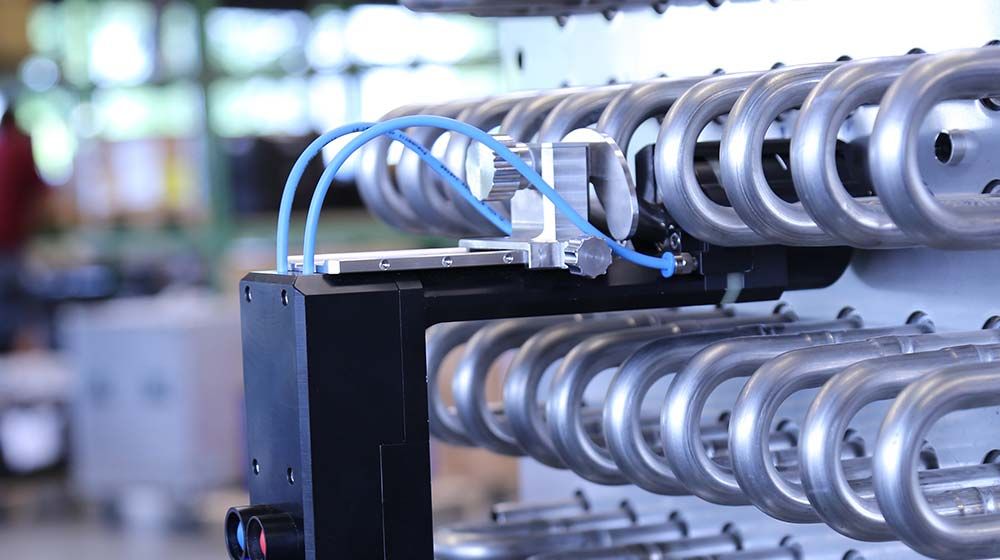

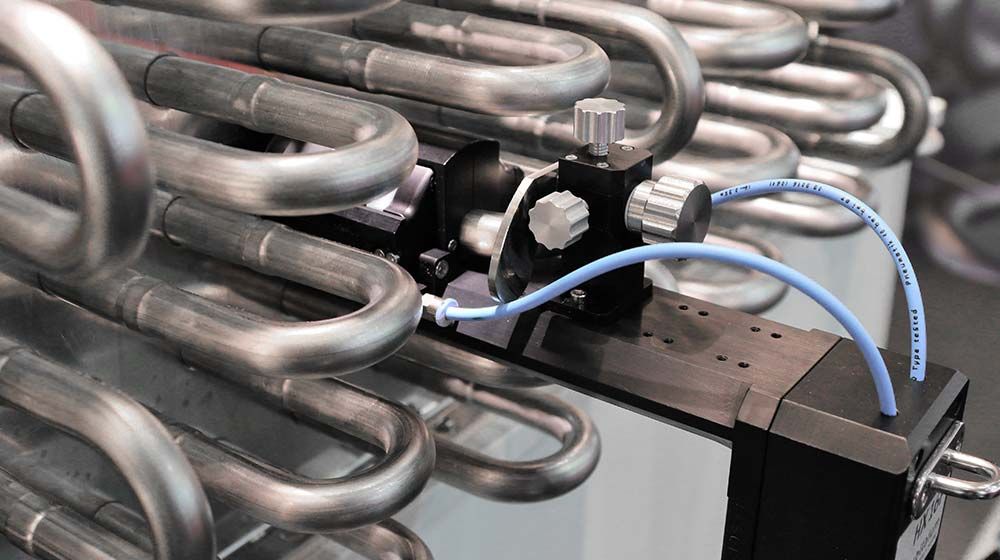

  • Спеціалізація для Теплообмінників (HX): Ідеально підходить для зварювання попередньо змонтованих колін у тісних трубних пучках, де звичайні головки не можуть бути розміщені.
  • Економія Часу та Ремонт: Дозволяє повністю змонтувати всі коліна на трубній дошці перед початком зварювання, що контрастує з традиційним методом "монтуй-зварюй" від центру назовні. Це також забезпечує простий та економічно вигідний ремонт, оскільки у разі браку потрібно замінити лише одне коліно.

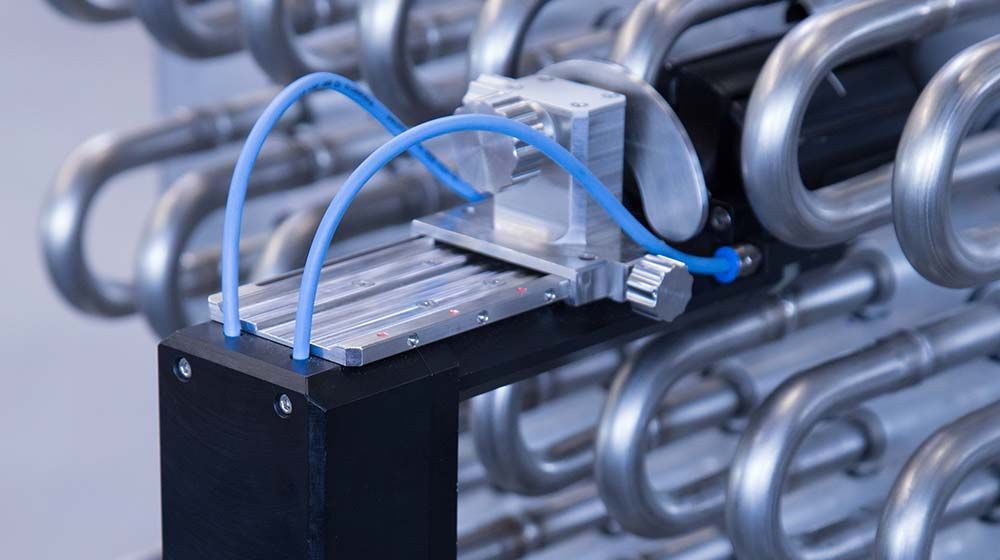

  • Автоматичне Пневматичне Затискання: Запатентована поршнева фіксація (piston fixation) забезпечує швидке, легке та самофіксуюче затискання труби, заощаджуючи до 80% часу на підготовку.
  • Висока Якість Шва: Закрита конструкція та безперервний процес гарантують найкращі результати зварювання, відсутність кольорів мінливості (no annealing colors) та виключають необхідність травлення чи пасивації.
  • Надійність та Довговічність: Рідинно-охолоджуваний роторний корпус забезпечує високу стійкість до навантажень.
  • Простота Керування: Головка автоматично розпізнається джерелом живлення Orbitalum, що дозволяє навіть напікваліфікованому персоналу досягати найкращих результатів.
  • Універсальність Зварювання: Можливе зварювання в горизонтальному, бічному та похилому положенні.
  • Зручність: Всі з'єднання (струм, газ, охолоджуюча рідина) інтегровані у головку, на відміну від громіздких відкритих систем.
  • Регулювання Електрода: Має зовнішній пристрій для регулювання положення електрода.
  Стандартне Оснащення
  • Орбітальна зварювальна головка Orbitalum HX 16P з рідинно-охолоджуваним роторним корпусом.
  • Запатентована пневматична система фіксації (самофіксуючий поршень).
  • Гнучкий шланговий пакет довжиною 7.5 м з інтегрованими підключеннями.
  • Зовнішній фітинг для налаштування положення електрода.
  • Набір інструментів та транспортувальний кейс.
  Опції

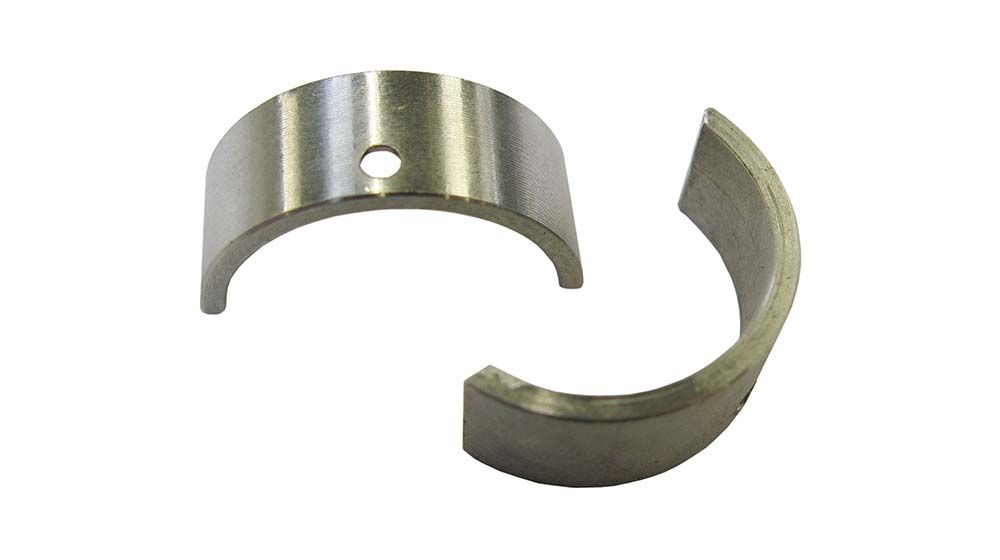

  • Затискні Вкладиші (Clamping Inserts): Доступні для точного затискання труб усього діапазону OD (15.0−16.8 мм).

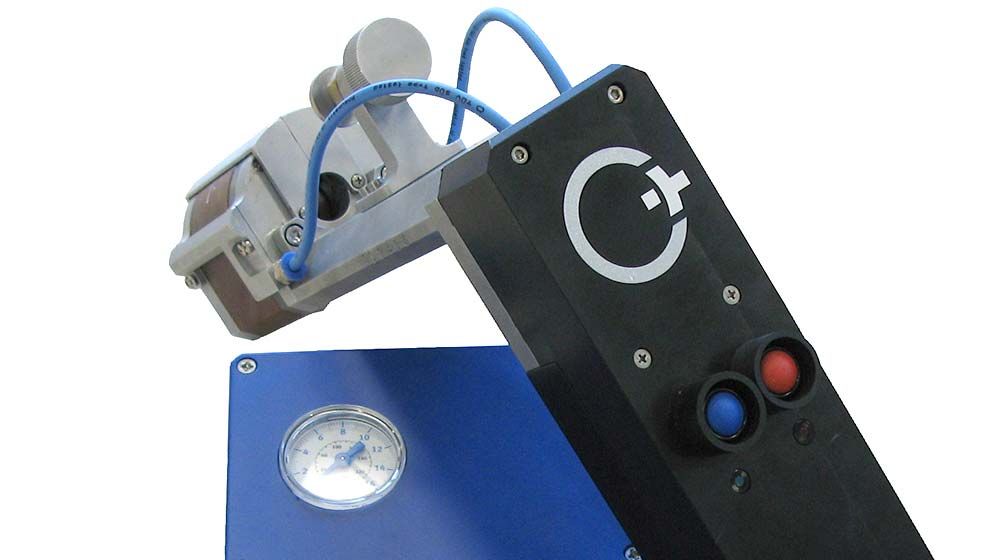

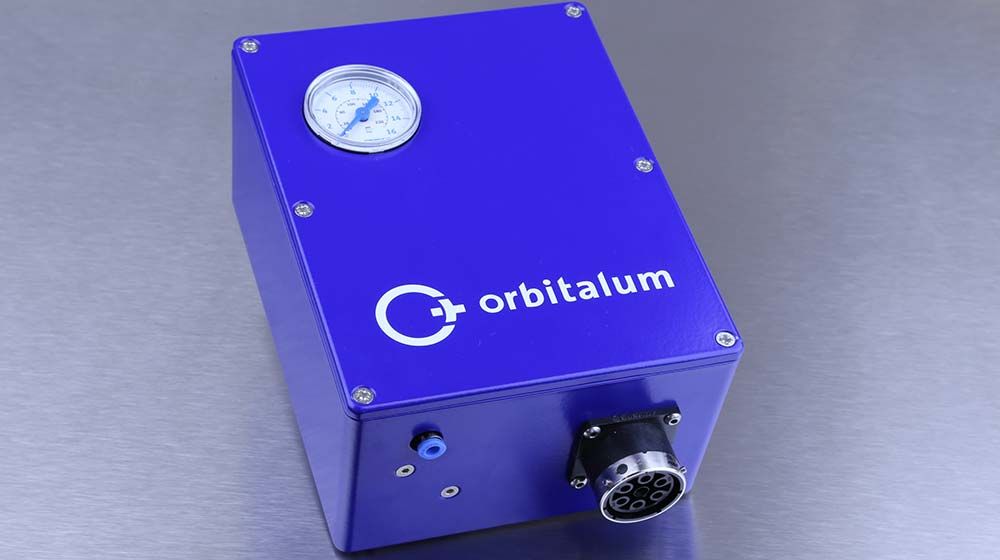

  • Пневматична Коробка (Pneumatics Box): Окремий модуль для пневматичного керування, що вимагає вхідний тиск 8 бар (аргон).
  • Вольфрамові електроди діаметром 1.6 мм.
  • Система балансування для підвішування.
  Технічні Характеристики
Параметр Значення
Діапазон Зовнішнього Діаметра Труб (OD) 15.0−16.8 мм
Метод Зварювання TIG-Fusion
Електрод (Діаметр) 1.6 мм
Охолодження Інтегроване рідинне (ротор)
Довжина Шлангового Пакету 7.5 м
Вхідний Тиск Газу (для пневматики) 8 бар
Вага Машини (з шланговим пакетом) 5.9 кг
Код Продукту 848 000 010

OW_pds_HX 16P_ENG
