Закрита орбітальна зварювальна головка Orbitalum ORBIWELD 38S

Закрита орбітальна зварювальна головка Orbitalum ORBIWELD 38S

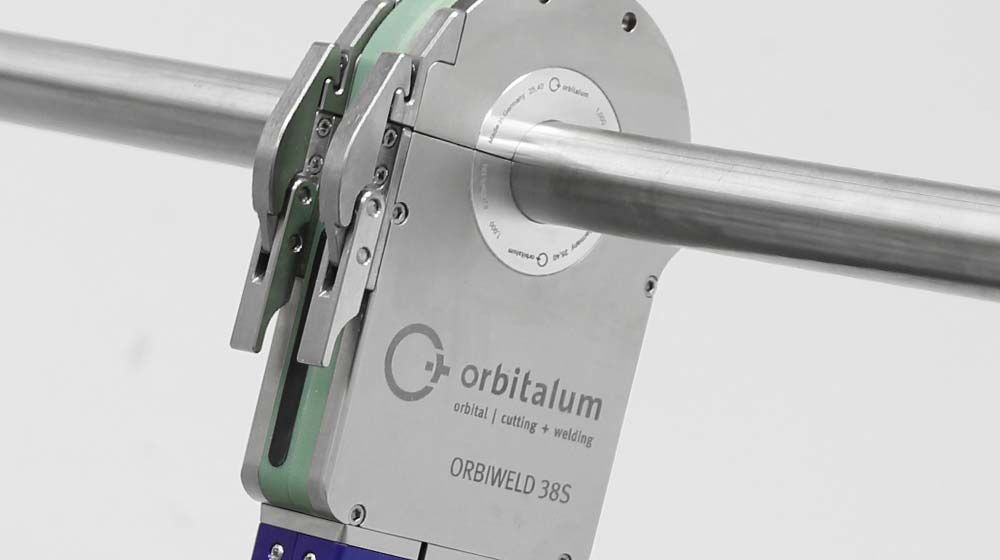

Orbitalum ORBIWELD 38S — це автоматизована закрита орбітальна зварювальна головка (Enclosed Orbital Weld Head), спеціально розроблена для високоточного зварювання нерухомих тонкостінних труб методом TIG-Fusion (зварювання плавленням без присадки). Вона є найменшою у серії “S” і ідеально підходить для застосувань з надзвичайно обмеженим простором, охоплюючи діапазон діаметрів від 3 до 38.1 мм. Завдяки інтегрованому водяному охолодженню та вузькій конструкції, вона забезпечує високу надійність і якість шва у високочистих галузях (фармацевтика, напівпровідники, харчова промисловість).

Особливості та Переваги
  • Надзвичайно Вузька Конструкція (Ultra Thin Design): Дозволяє зварювати труби навіть із короткою прямою довжиною (short straight welding lengths) і працювати в найбільш обмежених умовах.
  • Повністю Водяне Охолодження: Повністю інтегрована система рідинного охолодження корпусу головки забезпечує високу довговічність, надійність та тривалий робочий цикл (High Duty Cycle).

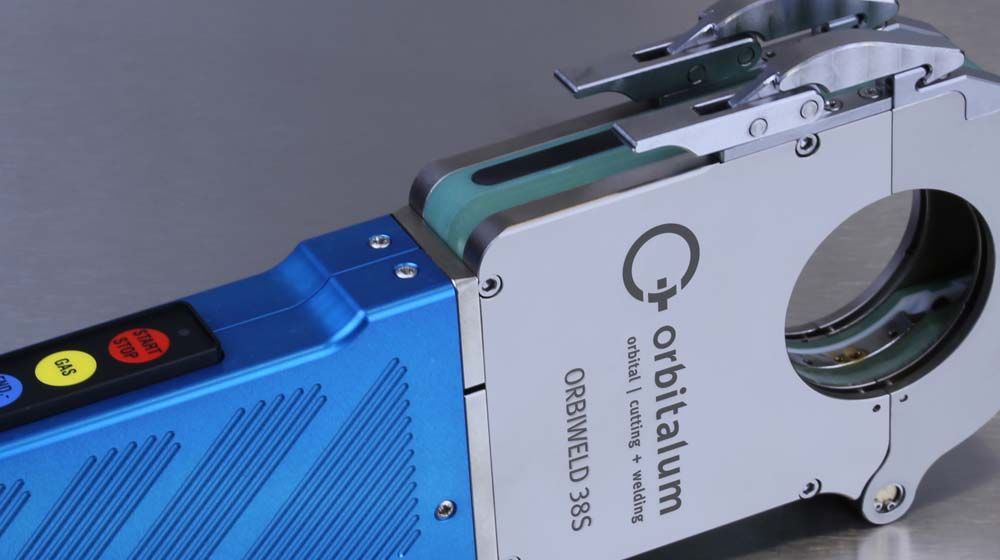

  • Інтегрований Пульт Керування: Вбудована панель керування в міцній алюмінієвій ручці дозволяє передавати всі важливі команди безпосередньо на джерело живлення, усуваючи необхідність у додатковому пульті ДУ.

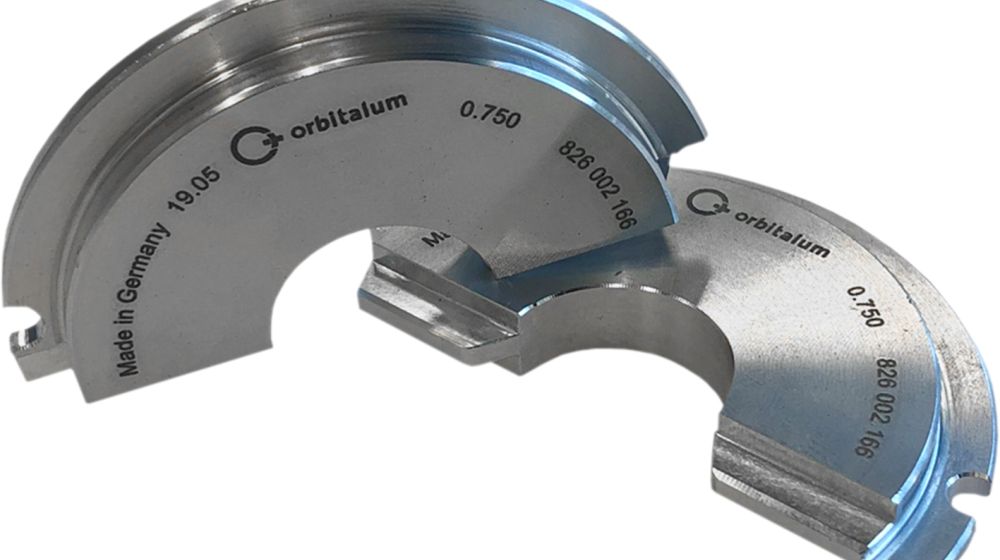

  • Швидка Заміна Вкладишів: Система швидкої заміни затискних вкладишів (Clamping Inserts) забезпечує просте блокування та розблокування без використання інструментів.
  • Точне Вирівнювання: Міцні з'єднання затискних вкладишів гарантують надійне затискання та центровку зварюваних деталей без зміщення (offset-free clamping).
  • Контроль Електрода: Відкидна кришка (FlipCover) дозволяє легко перевірити та відрегулювати положення електрода перед зварюванням.
  • Висока Герметичність: Закрита камера зварювання забезпечує ідеальне захисне газове середовище для високоякісних зварних швів.
  • Автоматичне Розпізнавання: Джерела живлення ORBIMAT автоматично розпізнають головку та її характеристики.
  Стандартне Оснащення
  • Орбітальна зварювальна головка ORBIWELD 38S.
  • Високогнучкий шланговий пакет (з інтегрованими лініями для струму, газу та охолодження) довжиною 7.5 м (24.6 футів).
  • Інтегрована панель керування в ручці.
  • Затискні замки з системою швидкої фіксації.
  • Набір інструментів та щуп-вимірювач для налаштування.
  • Міцний кейс для зберігання та транспортування.
  • Інструкції з експлуатації та список запасних частин.
  Опції
  • Спеціальні Затискні Вкладиші: Повний асортимент вузьких та широких затискних вкладишів для всіх діаметрів труб у діапазоні головки.
  • Камерні Вкладиші: Спеціальні вкладиші (Cavity Inserts) для зварювання фітингів.
  • Кріплення для столу (Table Mounts).
  • Пластиковий кейс для зберігання затискних вкладишів.
  • Різноманітні комплекти вольфрамових електродів.
  Технічні Характеристики
Параметр Значення
Діапазон Зовнішнього Діаметра Труб (OD) 3.0−38.1 мм
Товщина Стінки (Залежно від матеріалу) 0.30−3.00 мм
Діаметр Електрода 1.6 мм/2.4 мм
Довжина Шлангового Пакету 7.5 м
Охолодження Інтегроване рідинне (водяне)
Вага Машини (з шланговим пакетом) 6.9 кг
Код Продукту 826 000 001
