Закрита орбітальна зварювальна головка Orbitalum ORBIWELD 76S

Бренд
Запит Товару
Технічний спеціаліст

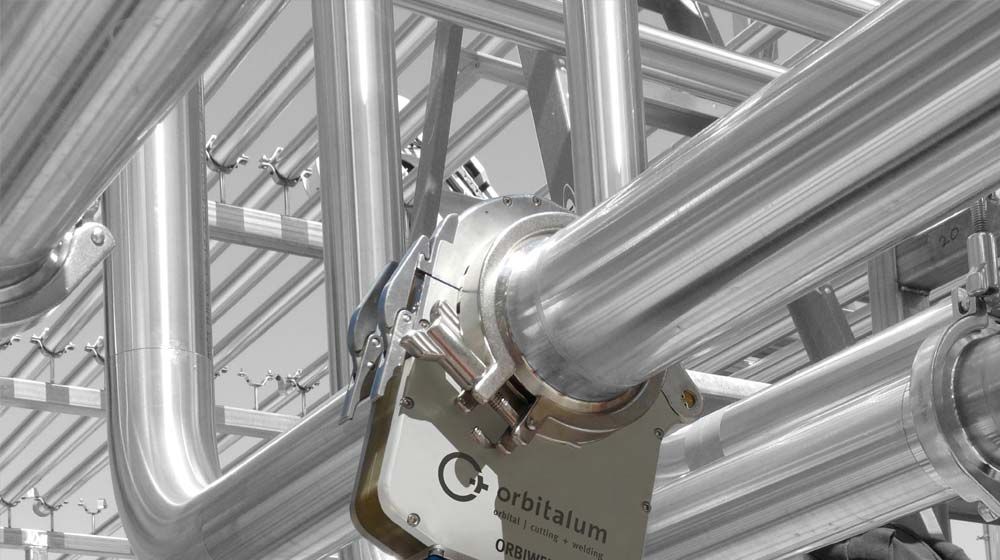

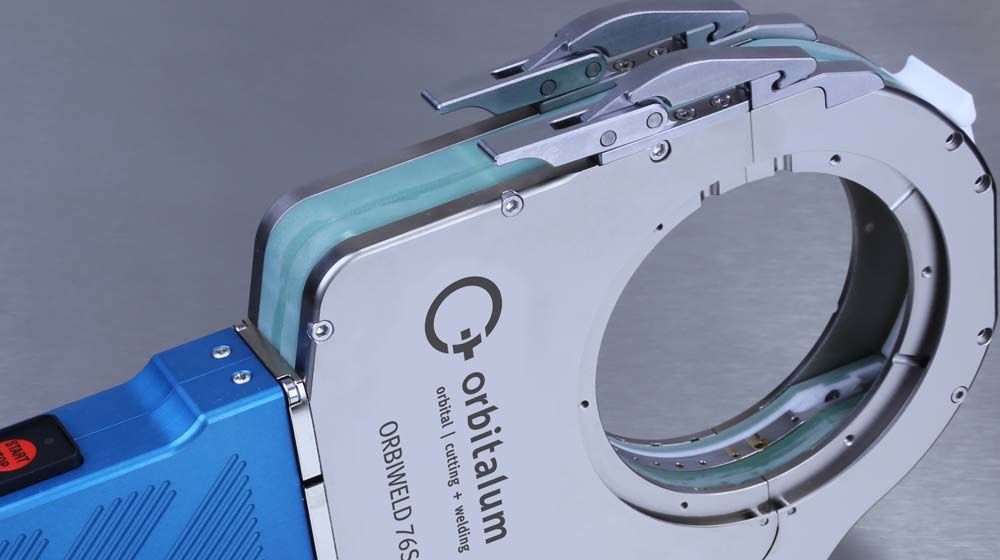

Orbitalum ORBIWELD 76S — це автоматизована закрита орбітальна зварювальна головка (Enclosed Orbital Weld Head) із серії “S”, спеціально розроблена для високоточного та високоякісного зварювання нерухомих труб методом TIG-Fusion (зварювання плавленням). Ця модель охоплює середній діапазон діаметрів від 6 до 76.2 мм і, як і вся серія, вирізняється надзвичайно вузькою конструкцією та інтегрованим рідинним охолодженням. Головка ідеально підходить для застосувань, де необхідна висока герметичність шва у високочистих виробництвах (харчова, фармацевтична, напівпровідникова промисловість).

Особливості та Переваги

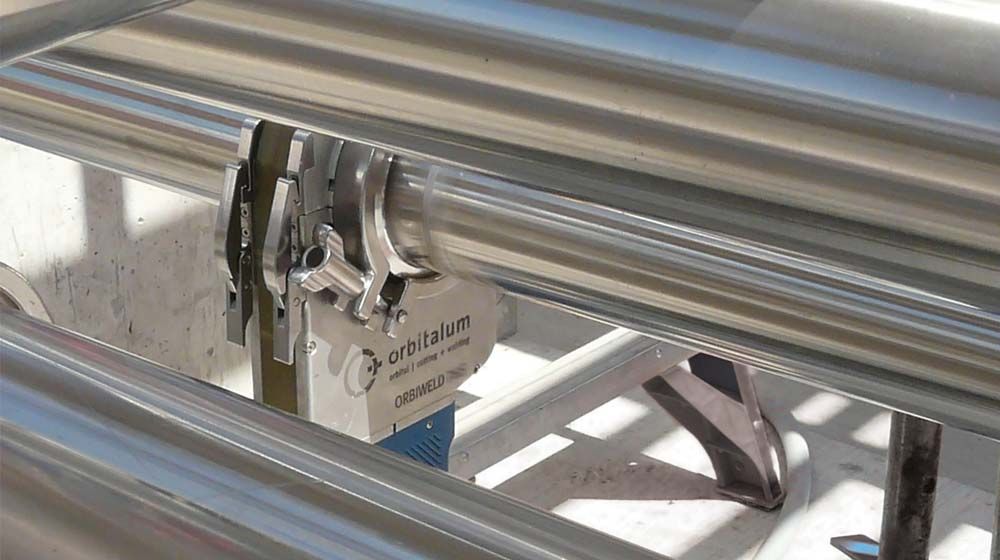

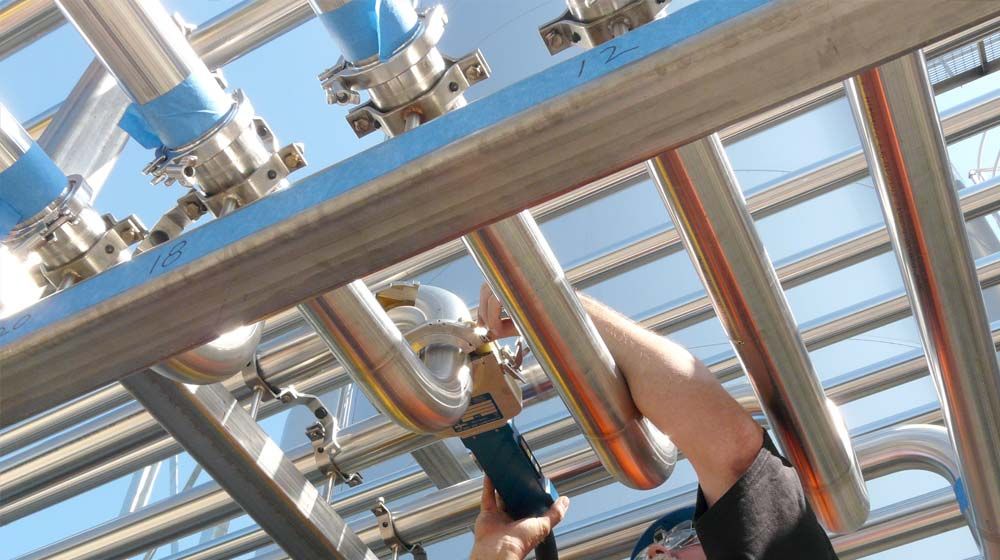

  • Надзвичайно Вузька Конструкція (Slim Design): Дозволяє ефективно працювати в умовах обмеженого простору та вузьких технологічних лініях.
  • Ефективне Рідинне Охолодження: Повністю інтегрована система водяного охолодження корпусу головки забезпечує надійність, довговічність та можливість тривалої роботи (High Duty Cycle) без перегріву.

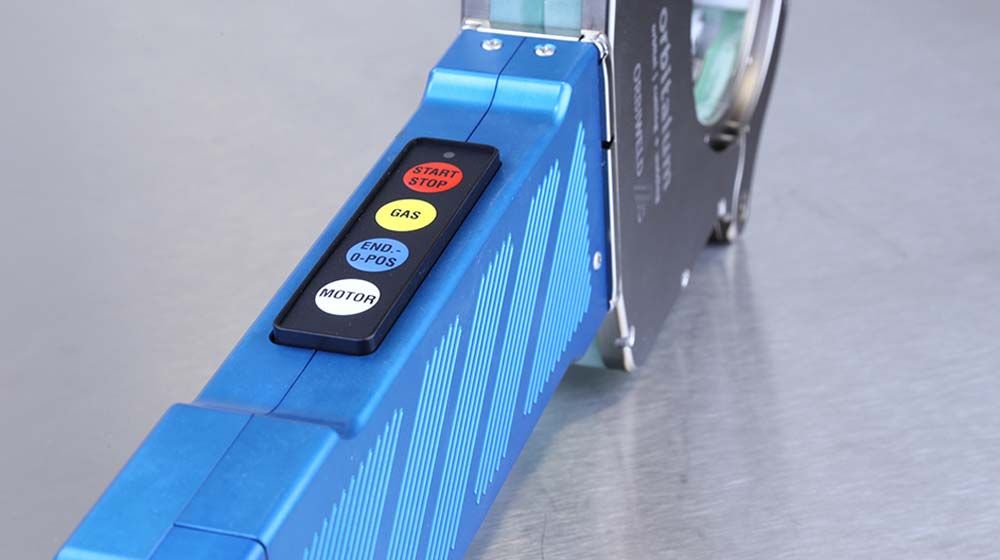

  • Інтегрований Пульт Керування: Вбудована панель керування розташована на міцній ручці, що дозволяє оператору керувати всіма основними функціями безпосередньо, без використання зовнішнього пульта ДУ.

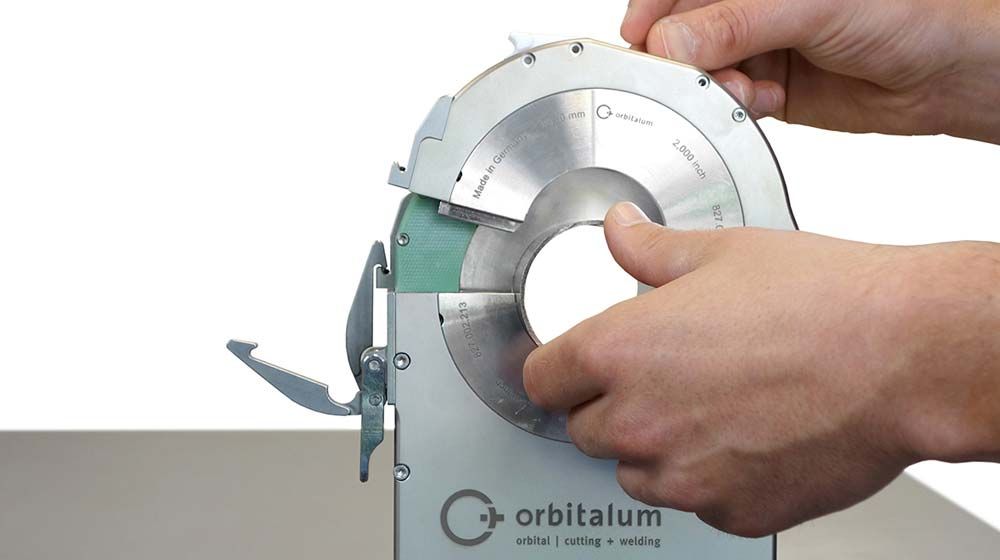

  • Швидка Заміна Вкладишів: Патентована система дозволяє швидко та легко замінювати затискні вкладиші (Clamping Inserts) без необхідності використання додаткових інструментів.

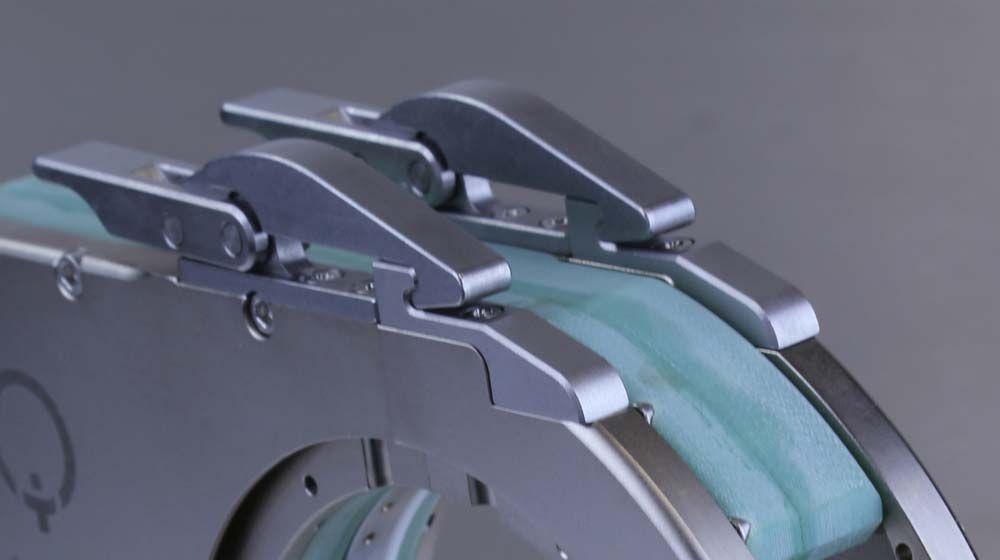

  • Точне Центрування: Стійкі затискні замки та спеціальні вкладиші гарантують надійне затискання та фіксоване (offset-free) центрування зварюваних труб.

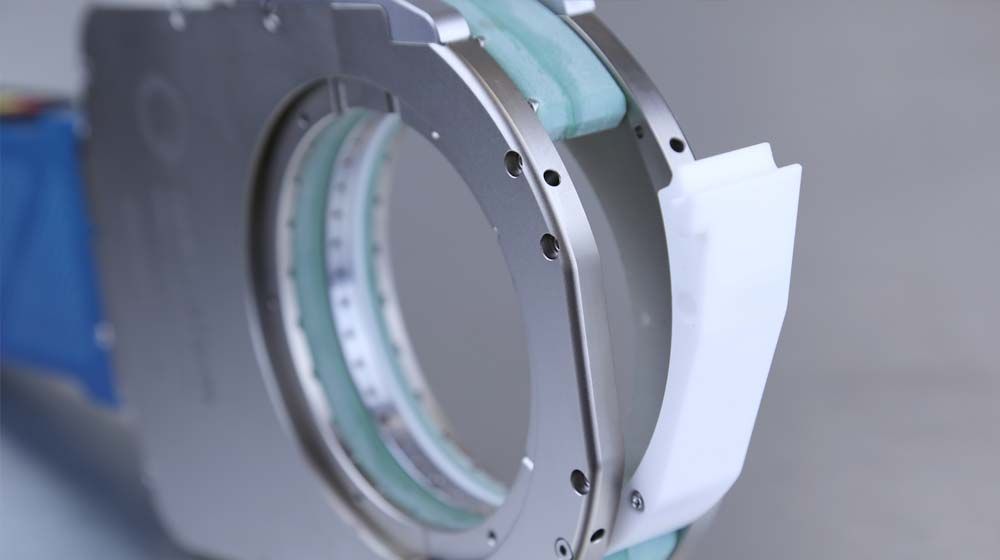

  • Контроль Електрода: Відкидна кришка (FlipCover) головки дозволяє візуально контролювати та/або регулювати положення вольфрамового електрода.

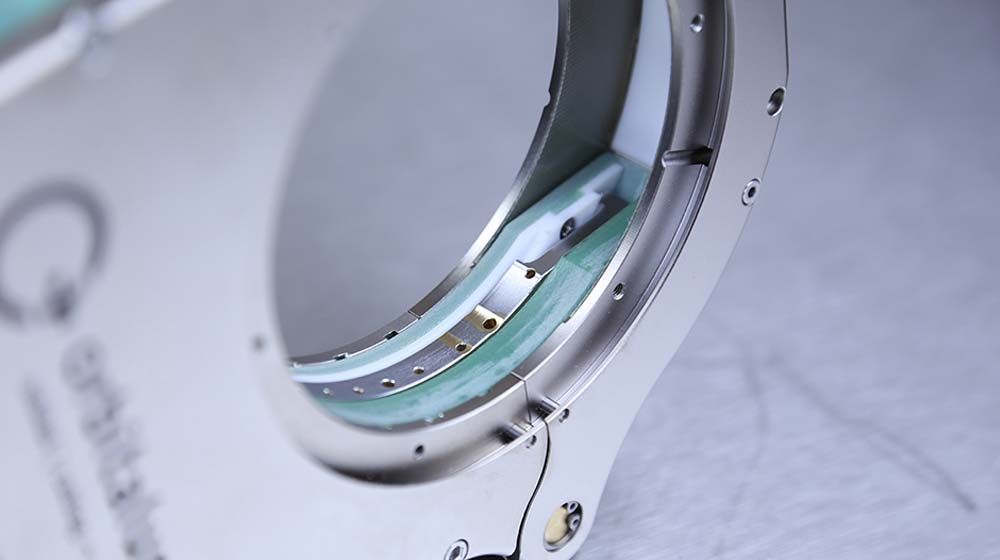

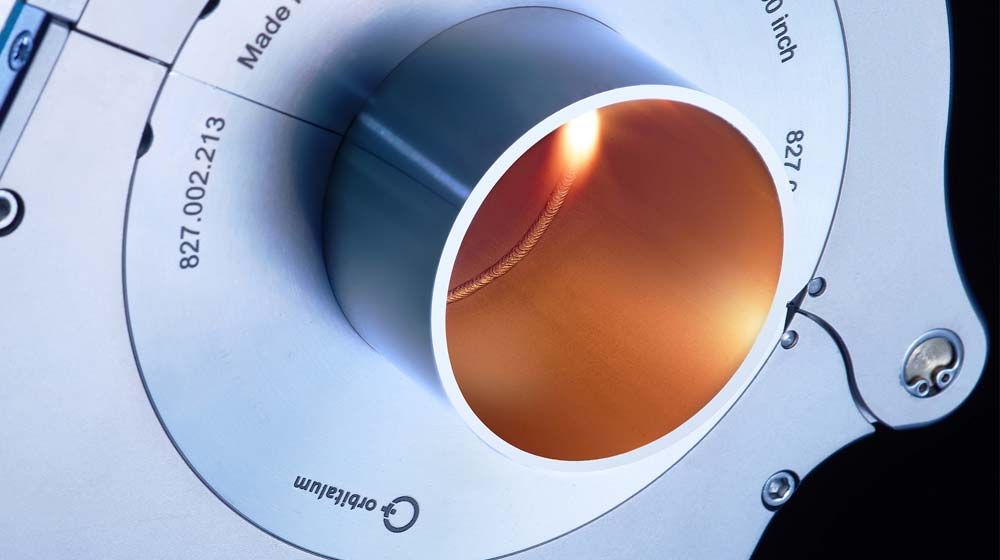

  • Висока Герметичність: Закрита камера забезпечує оптимальне та постійне газове середовище для високоякісного TIG-зварювання.

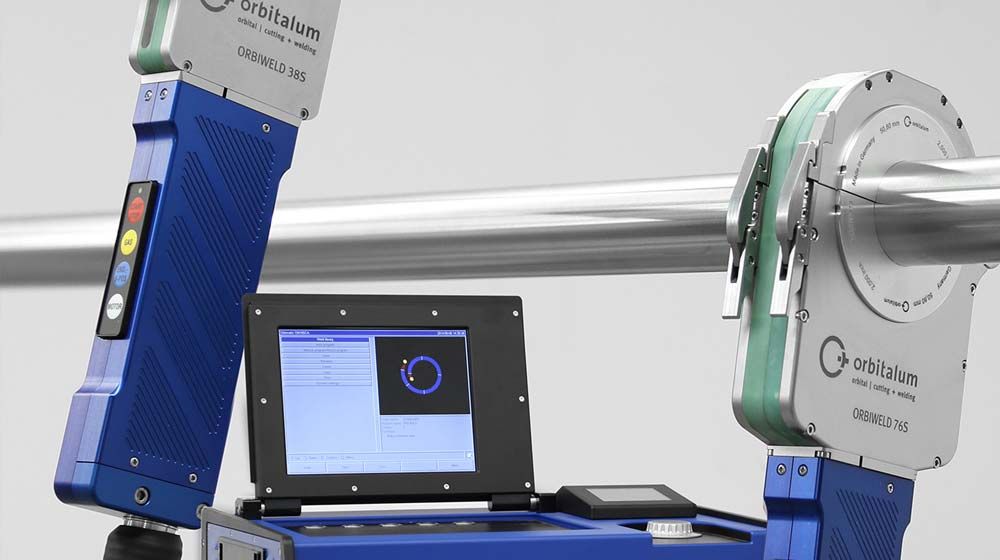

  • Автоматичне Розпізнавання: Джерела живлення Orbitalum ORBIMAT автоматично розпізнають підключену головку.
  Стандартне Оснащення
  • Орбітальна зварювальна головка Orbitalum ORBIWELD 76S.
  • Високогнучкий шланговий пакет (з інтегрованими лініями для струму, газу та охолодження) довжиною 7.5 м.
  • Інтегрована панель керування на алюмінієвій ручці.

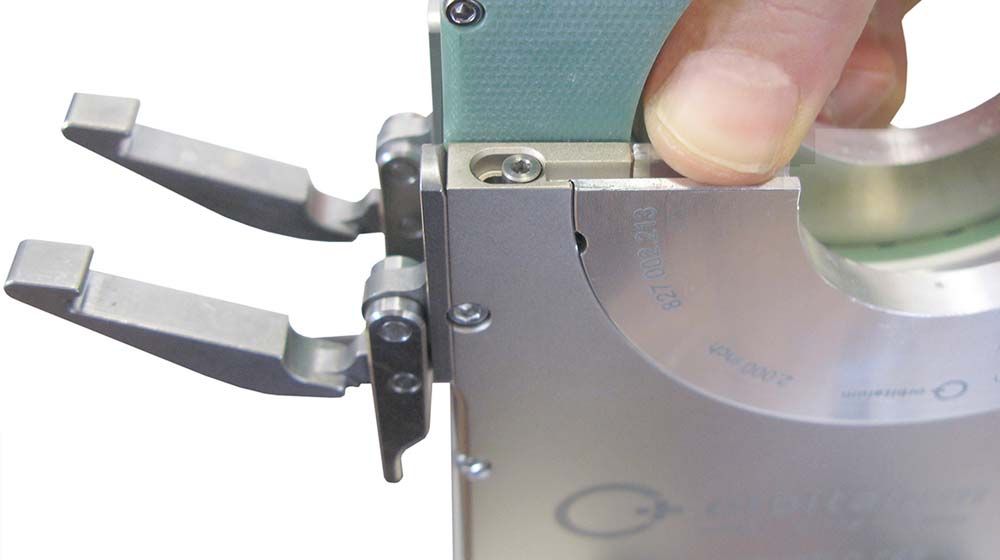

  • Затискні замки з системою швидкої фіксації.

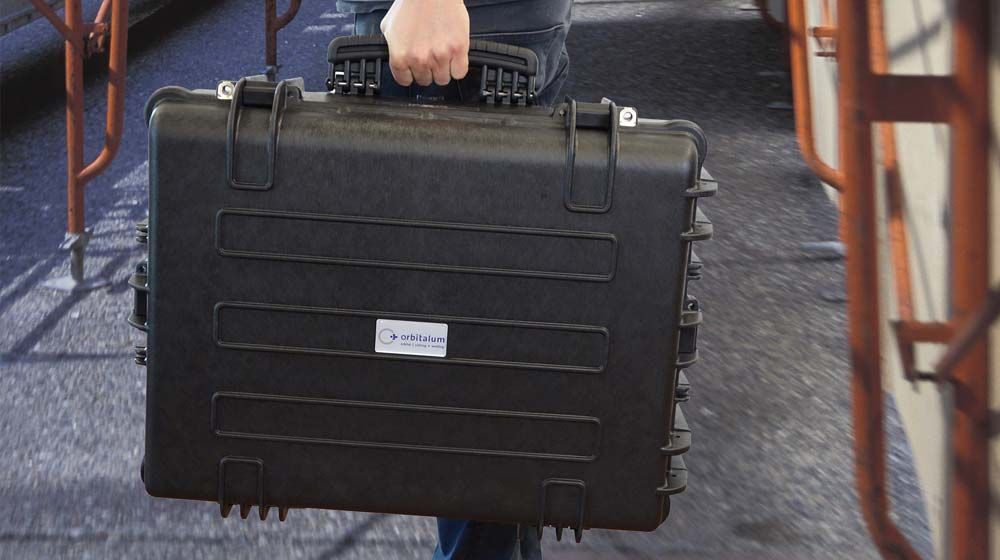

  • Транспортувальний кейс.
  • Набір інструментів та щуп-вимірювач для налаштування електрода.
  Опції

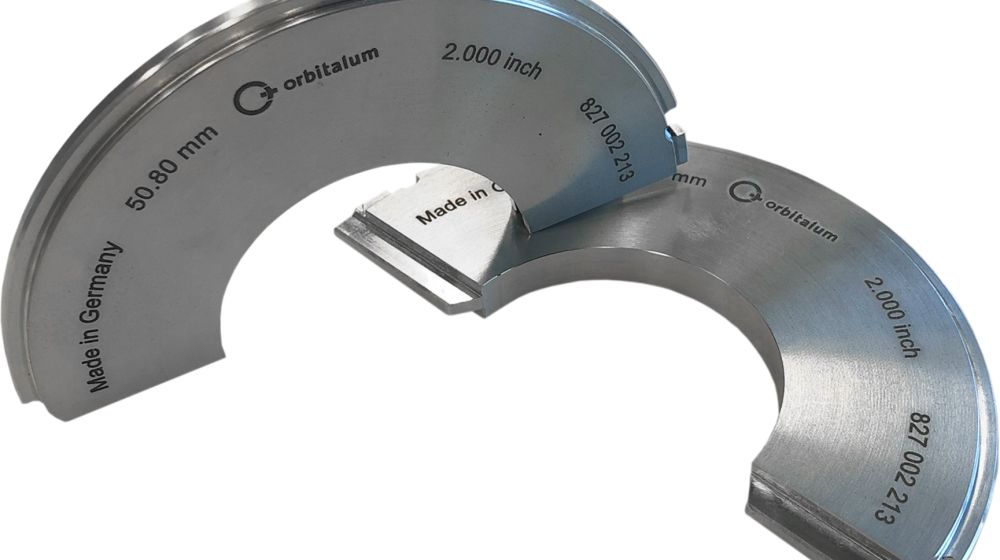

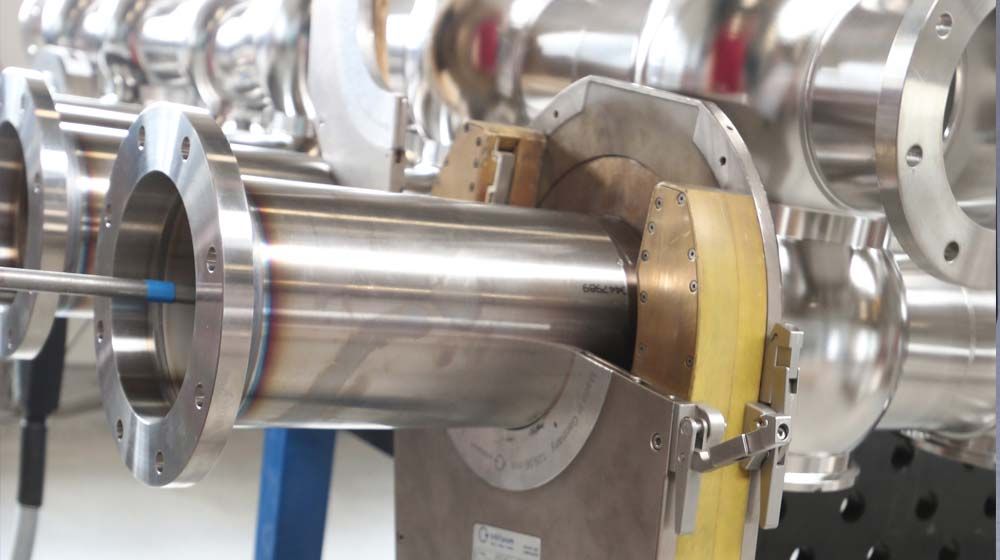

  • Спеціальні Затискні Вкладиші: Повний асортимент вузьких та широких затискних вкладишів (Clamping Inserts) для всіх діаметрів труб у діапазоні головки.
  • Камерні Вкладиші: Спеціальні вкладиші (Chamber Insert) для зварювання фітингів (наприклад, колін, трійників).
  • Вкладиші для дугового зварювання (Inserts for arc welding).
  • Кріплення для столу (Table Mounts).
  • Додаткові шлангові пакети іншої довжини.
  Технічні Характеристики
Параметр Значення
Діапазон Зовнішнього Діаметра Труб (OD) 6.0−76.2 мм
Товщина Стінки (Макс.) 0.5 - 3.0 мм
Метод Зварювання TIG-Fusion
Електроди (Діаметр) 1.6 мм/2.4 мм
Довжина Шлангового Пакету 7.5 м
Охолодження Інтегроване рідинне (водяне)
Вага Машини (з шланговим пакетом) 7.5 кг
Код Продукту 827 000 001

OW_pds_ORBIWELD_S_ENG

Запит Товару
Технічний спеціаліст

Супутні товари

  • Відкрита орбітальна зварювальна головка Orbitalum ORBIWELD TP 600 AVC/OSC

    Відкрита орбітальна зварювальна головка Orbitalum ORBIWELD TP 600 AVC/OSC

    Детально
  • Відкрита орбітальна зварювальна головка Orbitalum ORBIWELD TP 400

    Відкрита орбітальна зварювальна головка Orbitalum ORBIWELD TP 400

    Детально

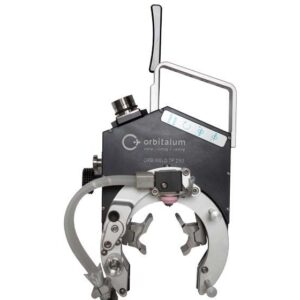

  • Відкрита орбітальна зварювальна головка Orbitalum ORBIWELD TP 250
