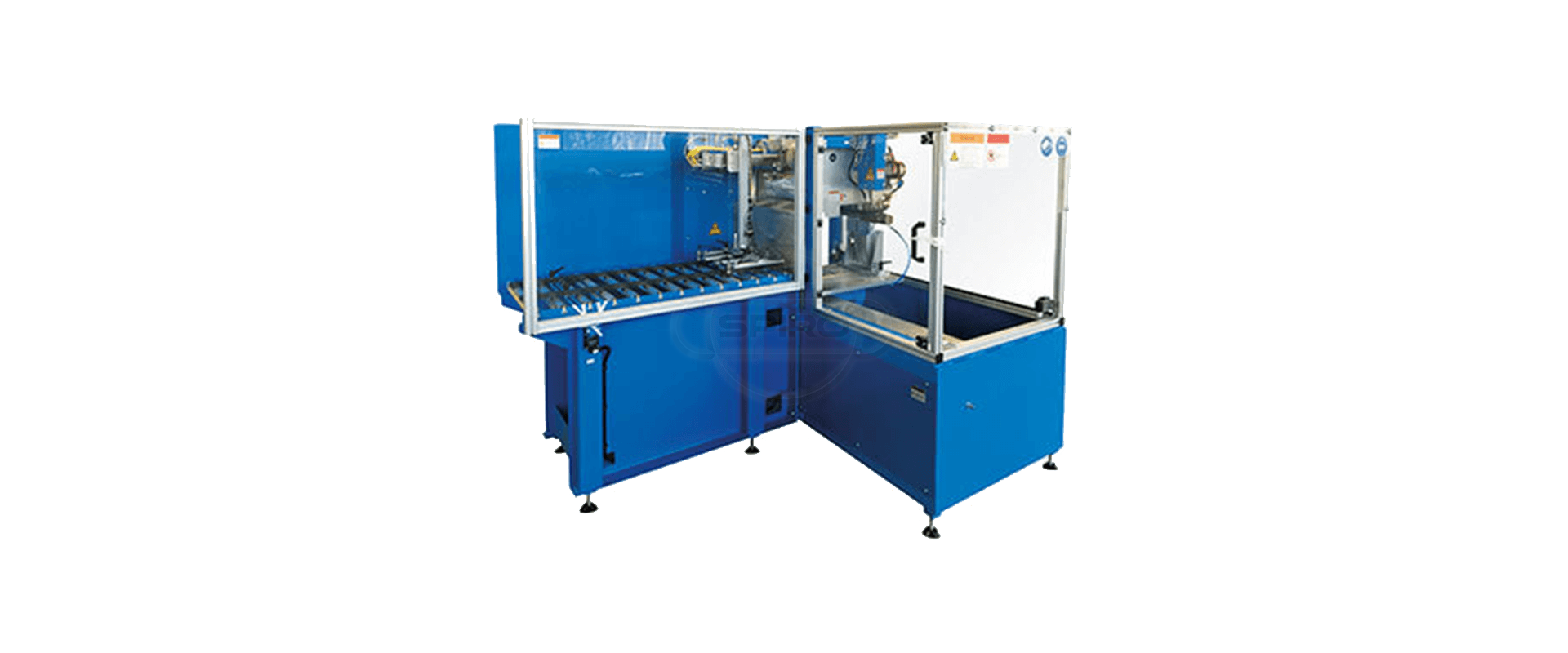

Зварювальний верстат для повздовжніх швів Spiro Stitchwelder SWA 400

Зварювальний верстат для повздовжніх швів Spiro Stitchwelder SWA 400


Stitchwelder SWA 400 — автоматизована зварювальна лінія для з’єднувальних деталей (couplings), сегментів згину (bend segments) та інших циліндричних/трубчастих виробів, що широко застосовується у виробництві вентиляційних повітропроводів та фасонних елементів. Завдяки інтеграції формоутворення і контактно-точкового зварювання в одному модулі, забезпечує високу продуктивність і значне зменшення трудовитрат.

Особливості та переваги
  • Висока продуктивність лінії: Верстат виробляє до 10–12 виробів на хвилину (залежно від специфікації виробу) — ідеально для серійного чи безперервного виробництва.
  • Два процеси в одній станині — формування + зварювання: Завдяки комбінованому підходу (roll-forming із подальшим stitch-weld) структура виробництва спрощується, логістика скорочується.
  • Швидка переналадка під новий діаметр чи виріб: Заміна формувальних інструментів та налаштування параметрів зварювання займає до 10 хвилин — швидкий перехід між серіями.
  • Гнучкість матеріалів: Підтримка роботи з оцинкованою сталлю, нержавіючою, різною товщиною листа, із простим налаштуванням параметрів зварювання.
  • Компактний монтаж: Завдяки інтегрованому дизайну система займає меншу площу порівняно з роздільним обладнанням формування й зварювання.
  • Низькі витрати обслуговування: Верстат сконструйований із легкою доступністю до сервісних вузлів, зручним доступом для ТО — що знижує простої та витрати.
  Стандартне оснащення
  • Автоматизована система формування та зварювання (roll‐forming + stitch-weld) в одному модулі.
  • Пристрій для калібрування та позиціонування труби/деталі під зварювання.

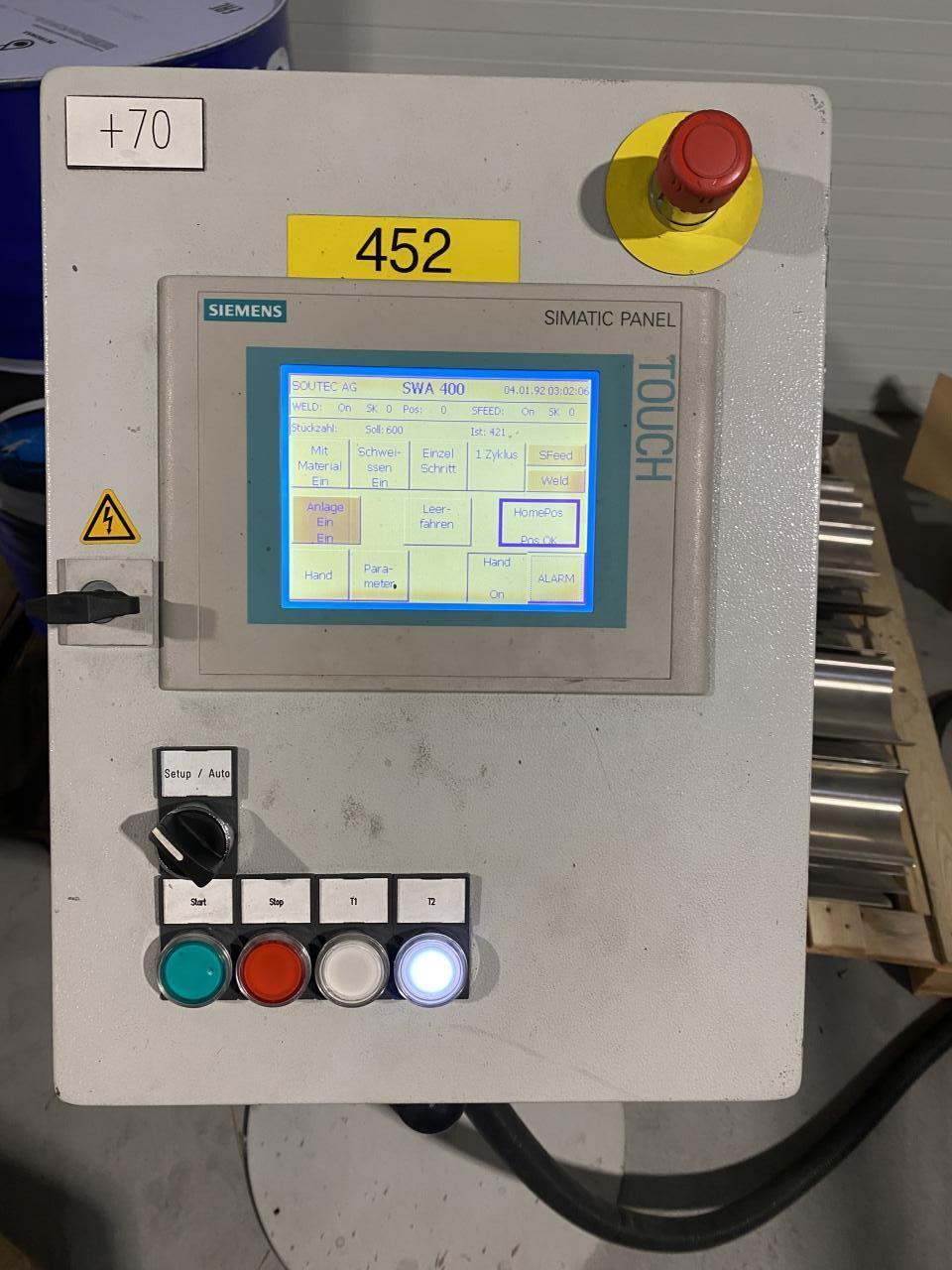

  • Контролер з програмованими параметрами зварювання (для різних матеріалів: оцинковані, нержавіючі).
  • Формувальні інструменти (набори роликів/матриць) для зміни діаметра виробів.
  • Вбудована система подачі/утримання виробу, підготовки до зварювання.
  • Програмована автоматизація початкової подачі та вивантаження готових виробів.
  • Базова система безпеки, огородження, легкий доступ для обслуговування.
  Опції та додаткові модулі
  • Модуль автоматичного розвантаження/логістики: конвеєри, накопичувачі виробів.
  • Додаткові формувальні інструменти/комплекти для зміни діаметра або форми виробів.
  • Моніторинг та контроль якості зварного шва (оптичні сенсори, система контролю параметрів зварювання).
  • Інтеграція в автоматичні лінії: модульна система з підготовкою, маркуванням та пакуванням деталей.
  • Розширена сумісність з матеріалами: адаптація для більших діаметрів, нестандартних матеріалів, підвищених товщин.
  Технічні характеристики
Параметр Значення
Діапазон діаметра виробу 100 – 400 мм
Діапазон довжини шва / виробу 50 – 400 мм
Товщина матеріалу 0.3 – 1.0 мм
Перекриття / overlap шва 6 мм
Швидкість зварювання 3 – 12 м/хв
Продуктивність до 12 виробів/хв (залежно від виробу)

Документація не знайдено.
