Електромеханічний поворотно-згинальний верстат CIDAN F26

Електромеханічний поворотно-згинальний верстат CIDAN F26


CIDAN F – це потужний і точний електромеханічний поворотно-згинальний верстат, створений для ефективної та довготривалої роботи. Він поєднує в собі високу продуктивність, простоту керування та універсальність завдяки додатковим опціям, які роблять його ще функціональнішим.

Машина має міцну конструкцію з повністю звареними боковинами, потужною верхньою та нижньою балкою, а також подвійним приводом згинальної та верхньої балки. Це забезпечує стабільність, точність і низькі витрати на обслуговування.

Завдяки системі ЧПК EasyLink оператор отримує зручний інтерфейс для введення, програмування та збереження програм згинання. Система дозволяє зберігати до 1000 програм із 99 кроками в кожній, включно з параметрами кута, заднього упору, висоти відкриття та зусилля затискання.

Переваги
  • Міцна та стабільна конструкція з низькими витратами на обслуговування.
  • Система ЧПКУ EasyLink із сенсорним екраном і пам’яттю на 1000 програм.
  • Дві згинальні балки (7, 10 та 20 мм) для максимальної точності й гнучкості.
  • Регульована коронка – ідеальна компенсація прогину.
  • Великі вирізи в балках (49 × 57 мм) для зручності при згинанні складних профілів.
  • Висота отвору 150 мм для роботи з великими деталями.
  • Додаткові опції: роликові ножиці (F41) та згинальна балка XSPACE.
  Стандартне оснащення
  • Повністю зварена жорстка конструкція.
  • Верхня та згинальна балки з двостороннім приводом.
  • Пряма рейка із сегментами (3–5 частин).
  • Система ЧПК EasyLink із сенсорним екраном.
  • Пам’ять до 1000 програм (по 99 кроків).
  • Дві згинальні поверхні: 7, 10 і 20 мм.
  • Регульована коронка.
  • Великі вирізи в балках (49 × 57 мм).
  • Висота отвору 150 мм.
  Додаткове обладнання (опції) Система керування
  • nuLink CNC (екран 18,5" або 21,5").
  • Розширене програмування.
  • Функція XTAP для конічного згинання.
Задні упори
  • BASIC – моторизований упор для точного позиціонування.
  • FLEXIBLE – модульний упор до 4200 мм (базовий блок 1550 мм).
  • Кулькові переміщення (стандарт для FLEXIBLE, опція для BASIC).
  • Щітки для делікатних матеріалів (опція FLEXIBLE).
  • Міцні передні пальці з пружинної сталі.
  • XTAP – автоматичне конічне гнуття.
  • Ручне конічне гнуття – спеціальні пальці.
Системи безпеки та управління
  • Сканер безпечної підлоги.
  • Рухома педаль на рейці (з можливістю фіксації).
  • Додаткова педаль (для керування ззаду).
Інструменти
  • Сегментований інструмент верхньої балки (30°, R 1,5 мм або R 2,0 мм).
  • Загартовані інструменти (HRC 45) для нержавіючої сталі.
  • Різні ширини згинальних балок (10–20 мм).
Аксесуари
  • Квадратний кронштейн для позиціонування вузьких/великих деталей (1000 / 1500 / 3000 мм, лівий або правий бік).

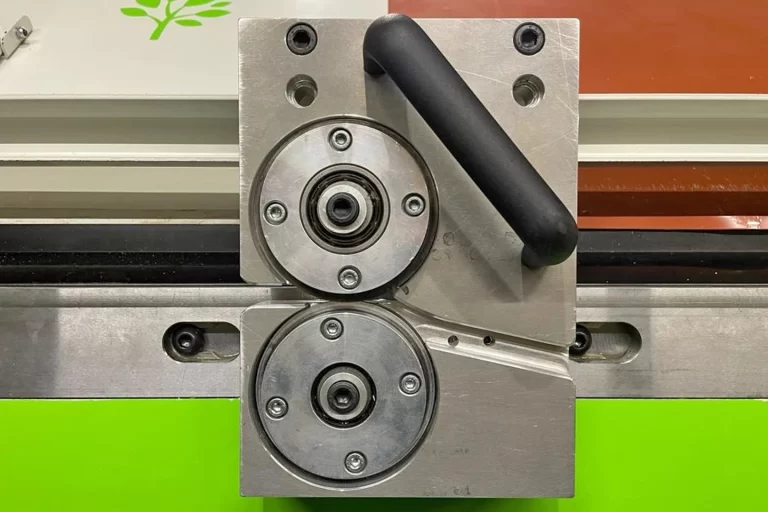

Роликові ножиці (F41)
  • Встановлюються на верхній балці, легко монтуються та демонтуються.
  • Керування програмне: задається ширина смуги для відрізання.
  • Лист позиціонується заднім упором, затискається та ріжеться роликовими ножицями.
  • Дозволяють швидко поєднувати різання та згинання без додаткових операцій.

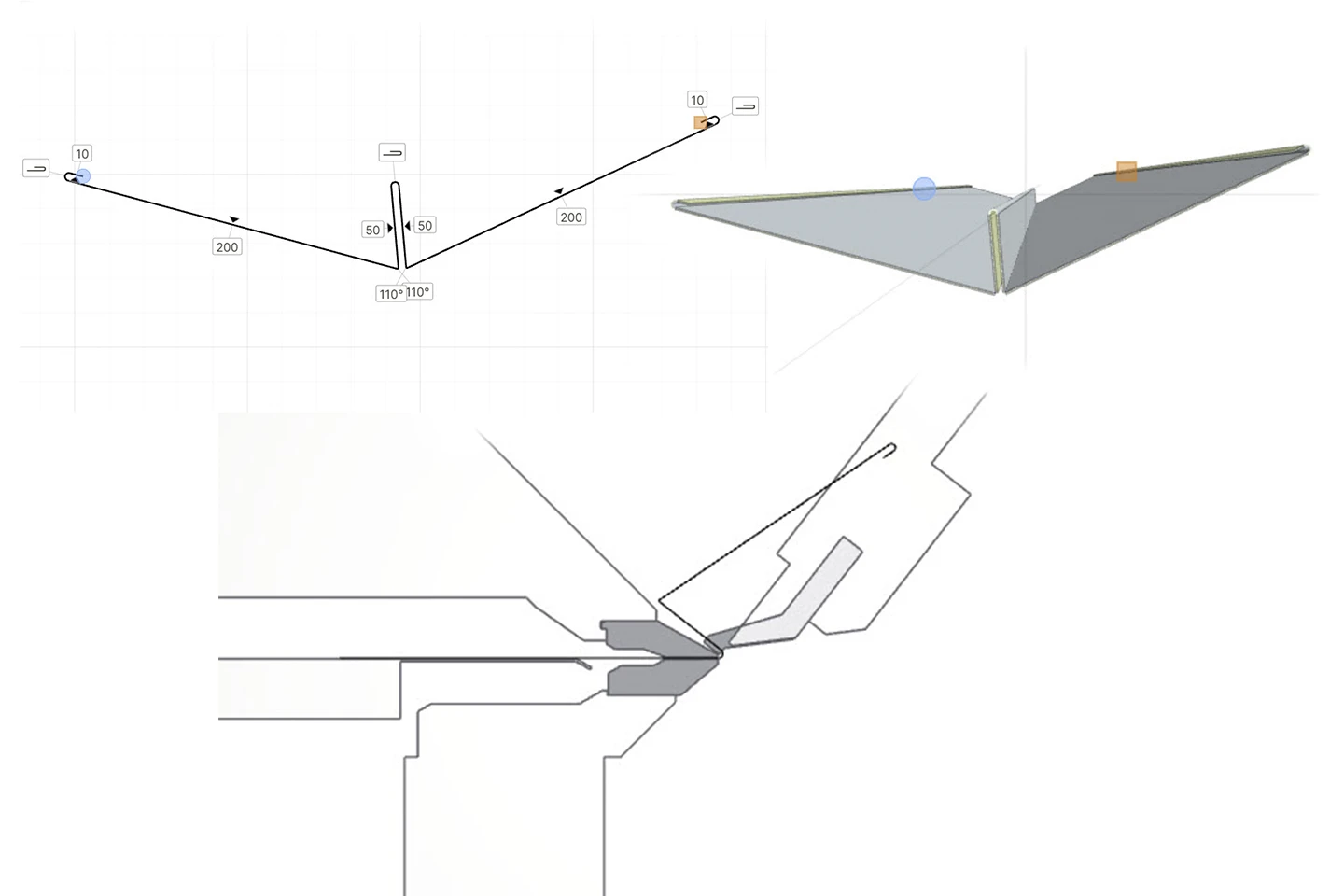

Згинальна балка XSPACE
  • Конструкція з додатковим простором (15 мм) від точки затискання до згинального леза.
  • Дає можливість згинати профілі, які раніше було неможливо виконати без ризику зіткнення.
  • Ідеально для складних профілів: канатні швелери, конькові та коробчасті жолоби, карнизна обшивка з високим кутом.
  • Покращує ергономіку та безпеку, зменшує зусилля при завантаженні матеріалу.
  • Оснащена вигинами для нульового відхилення кутів на довгих профілях.
  • Стандартні згинальні леза – 10 і 25 мм (12 мм – опція).
    Технічні характеристики
  • Робоча довжина: 2600 мм
  • Макс. товщина сталі (400 Н/мм²): 1,75 мм
  • Макс. товщина нержавіючої сталі (600 Н/мм²): 1,10 мм
  • Макс. товщина алюмінію (250 Н/мм²): 2,60 мм
  • Висота отвору затискної балки: 152 мм
  • Привід затискної балки: 0,75 кВт
  • Привід згинальної балки: 1,1 кВт
  • Вага: 2502 кг
