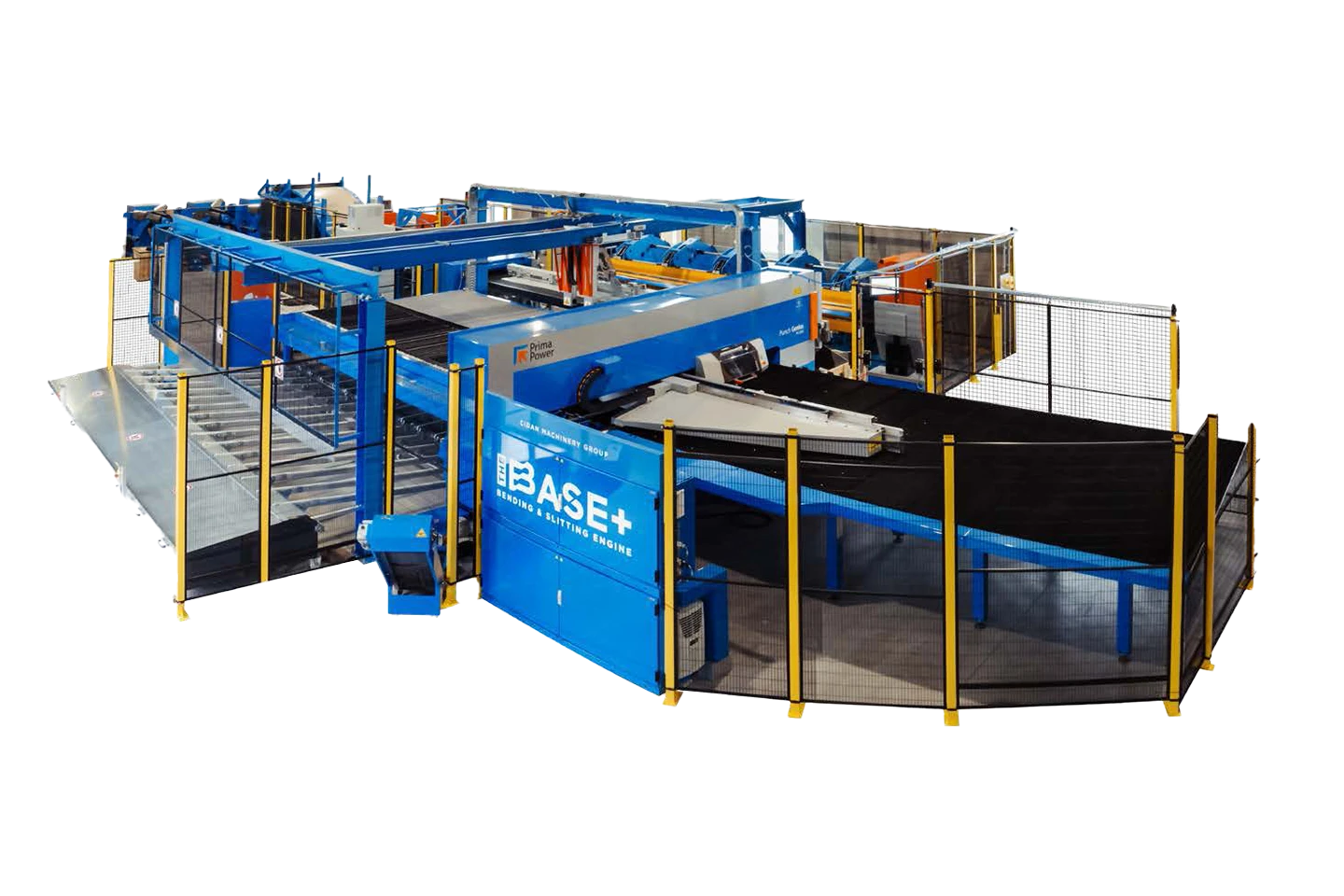

BASE+ Punch Genius — це високопродуктивна автоматизована лінія для обробки листового металу, що поєднує модульну систему з розрізання/згинання листу CIDAN Forstner BASE із високошвидкісною турельною пробивкою Prima Power Punch Genius.
Система призначена для обробки металу від рулону до готового профілю чи деталі — із мінімальною участю оператора та високою автоматизацією.

Особливості та переваги
  • Поєднання обробки рулонного матеріалу (розкочування, надріз, подача) із турельним пробиванням в одній інтегрованій лінії — зменшує логістику, скорочує час переналадки.
  • Однооператорна експлуатація: система розрахована так, що один оператор може контролювати весь процес — від рулону до готового профілю.
  • Повноцінна інтеграція програмного забезпечення: інформація про пробивку генерується автоматично в системі nuIT і передається в пробивний модуль, без необхідності окремого програмування.
  • Гнучка обробка: система дозволяє працювати з рулонним матеріалом з товщиною до 1,0 мм (для сталі).
  • Високий рівень автоматизації, включаючи конвеєрну стрічку, друк етикеток, автоматичне перевертання листів — що покращує продуктивність і зменшує ручну працю.
  • Повна інтеграція з рішеннями для обробки профілів і автоматизації від CIDAN Forstner — можливість масштабування під виробничі потреби.
  Стандартна комплектація

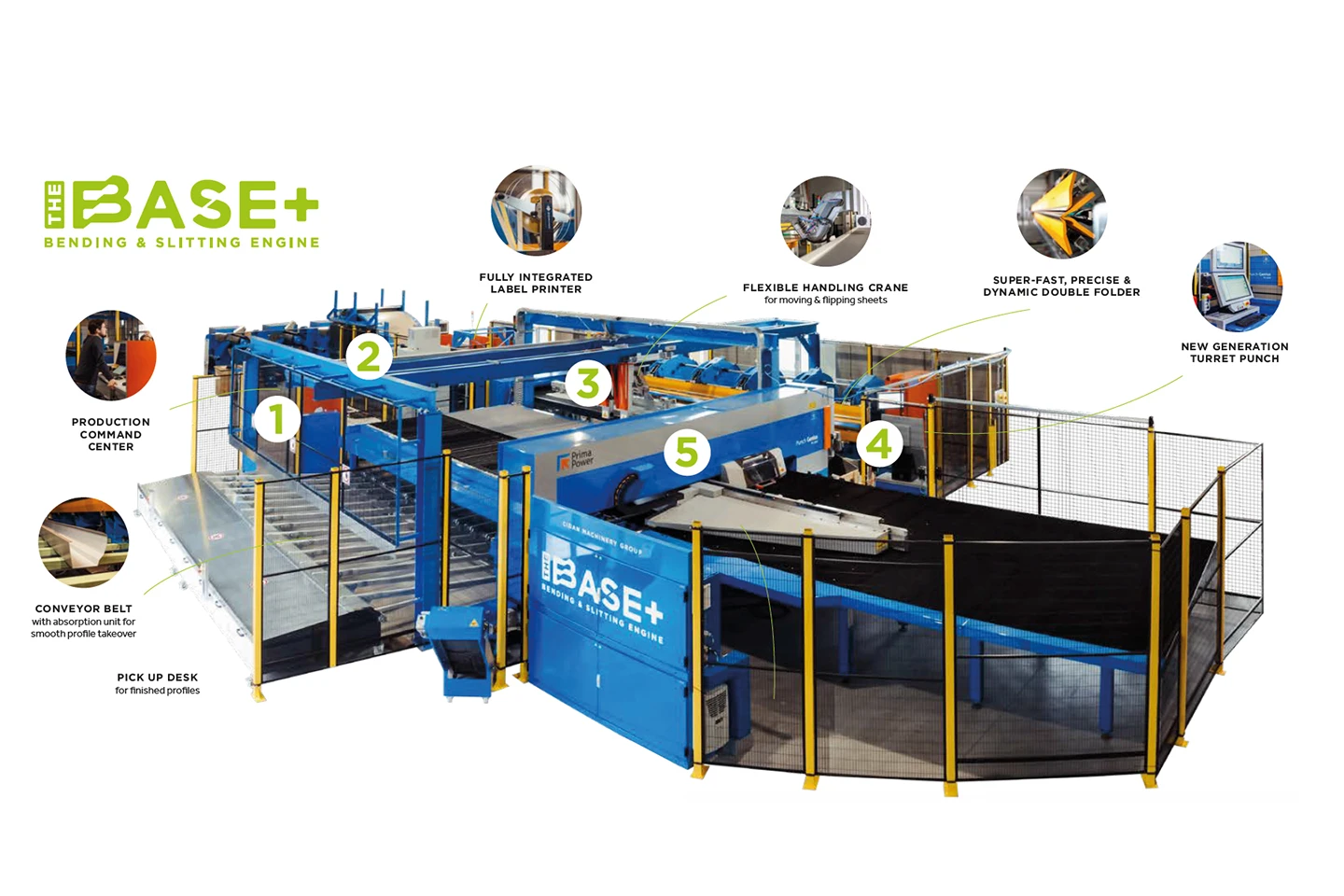

  • Лінія CIDAN Forstner BASE+ із модулем: подача рулону → надріз (slitting) → подача в згинальний модуль (bending) → пробивний модуль Prima Power Punch Genius.
  • Контрольна система nuIT (від CIDAN) для інтеграції всіх операцій: надріз, згин, пробивка.
  • Конвеєрна стрічка з матеріалом амортизації для дбайливого переміщення профілів.

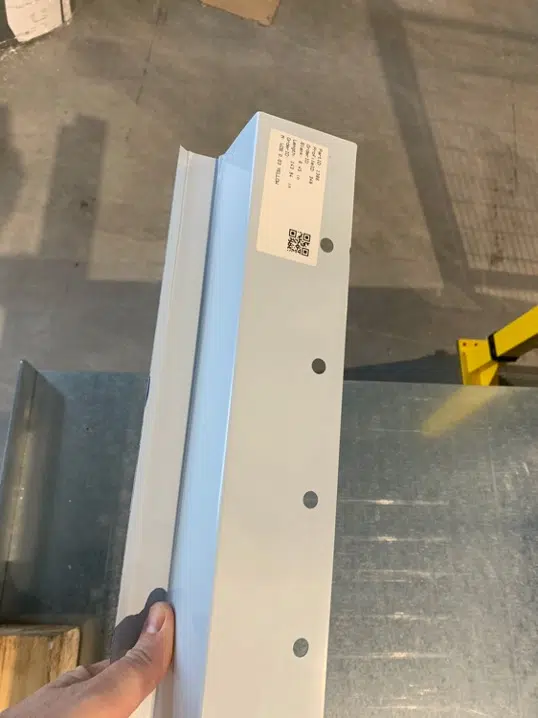

  • Колекційний стіл для готових профілів, інтегрований друк етикеток.
  • Двостороння подача та перевертання листів (flip-module) для оптимізації потоку.
  • Базова система безпеки: огороження, сенсори, аварійне зупинення.
  Опції
  • Розширена кількість модулів подачі рулону (до восьми декойлерів) з великою вантажопідйомністю.
  • Додатковий автоматичний балансувальний модуль, підсилене надрізання/згинання для товстіших матеріалів.
  • Додаткові інструменти пробивки та висока кількість позицій у модулі Punch Genius — для великої номенклатури деталей.
  • Автоматизоване вивантаження і сортування готових деталей — з роботами чи конвеєрами.
  • Інтеграція з ERP/MES-системою, система моніторингу та аналітики.
  • Повна автоматизація заміни формуючих інструментів згинального модуля.
  Технічні характеристики
Параметр Значення
Максимальна довжина лінії Base+ 6 м (стандарт)
Максимальна товщина сталі До 1,0 мм (для сталі)
Робоча ширина матеріалу від 100 до 1000 мм.
Декойлери До 8 декойлерів по 2–7 тонн кожен (в лінії BASE).
Пробивальний модуль (Punch Genius) – максимальний розмір листа PG1530: 3000 × 1500 мм; PG1540: 4300 × 1500 мм.
Пробивальна сила (Punch Genius) PG Pure: 230 kN; PG Dynamic: 300 kN.
Частота ударів (Hole/hits per min) PG Pure: до 700 уд./хв; PG Dynamic: до 1000 уд./хв.
Максимально можливе число інструментів турелі До 384 активних інструментів.
Програмне управління Система nuIT (CIDAN) + керування модулем пробивки Prima Power.
