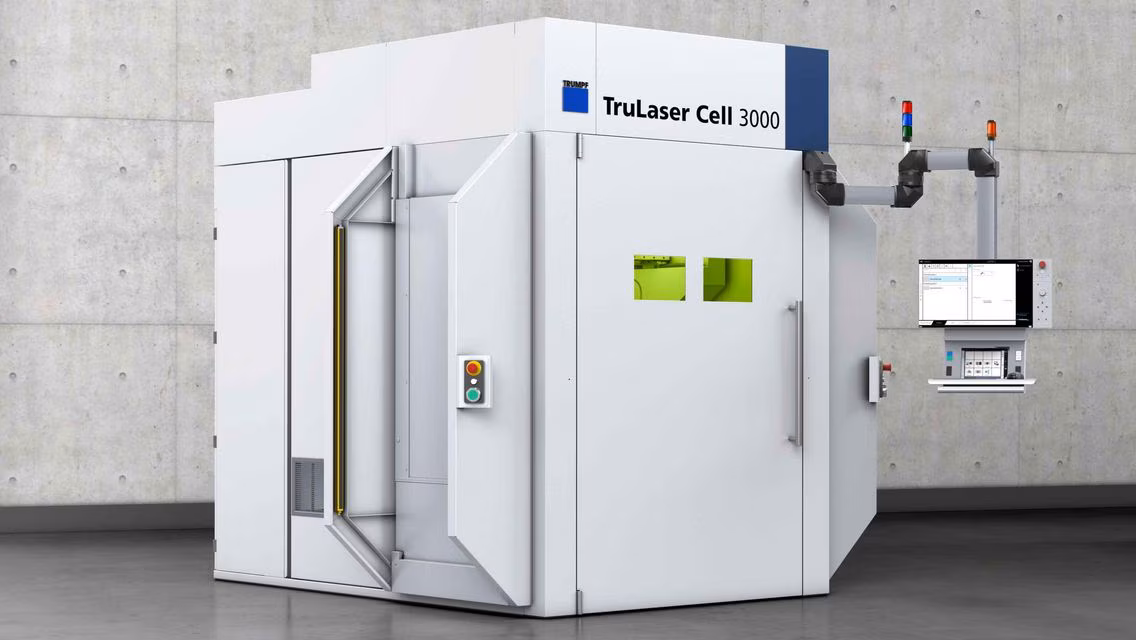

Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 2
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 3
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 4
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 5
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 6
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 7
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 8
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 9
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 10
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 11
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 12
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 13
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 14
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 15
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 16
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 17
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 18
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 19
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 20
Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000 - Зображення 21

Верстат лазерного різання та зварювання TRUMPF TruLaser Cell 3000

Бренд
Запит Товару
Технічний спеціаліст

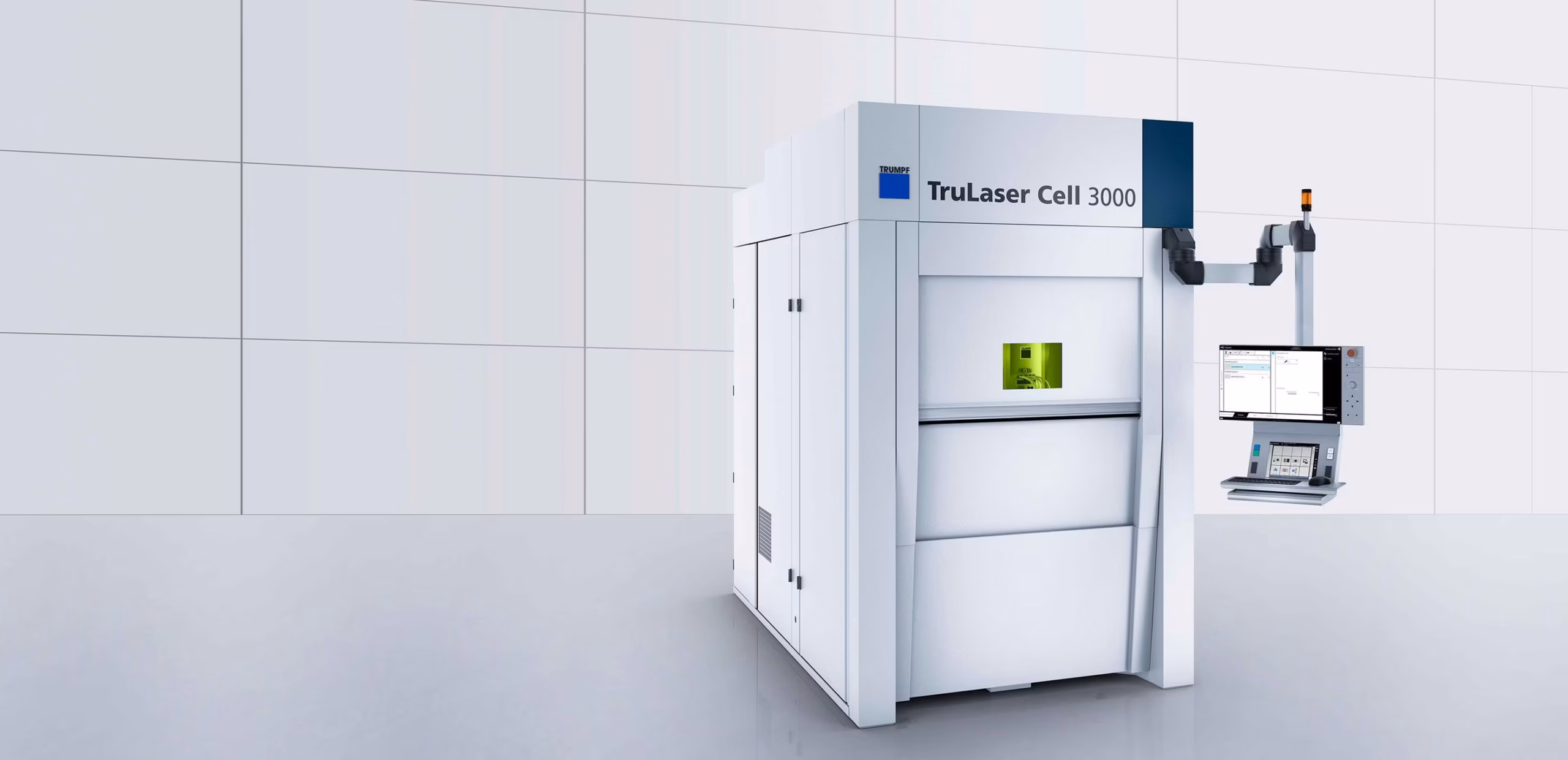

TruLaser Cell 3000 — компактний високоточний 5-осьовий оптоволоконний лазерний комплекс від TRUMPF, призначений для багатофункціональної обробки: 2D/3D-різ, лазерне зварювання і лазерне наплавлення (Laser Metal Deposition, LMD). Машина розрахована і на одиночні прототипи, і на серійне виробництво з високим рівнем автоматизації — її сила в універсальності: швидка заміна процесних адаптерів дає змогу поєднувати різні процеси на одній машині.

Особливості та переваги

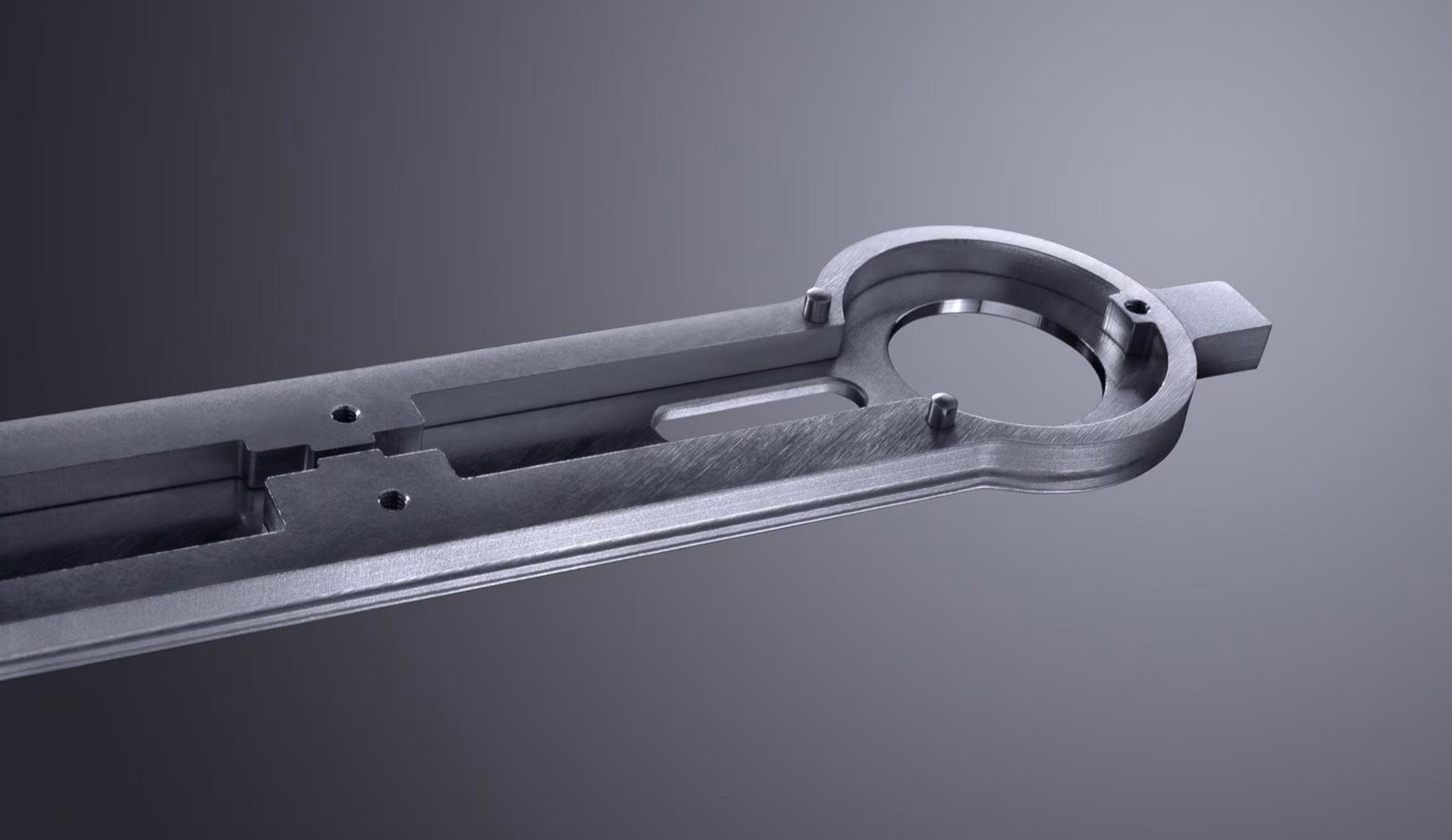

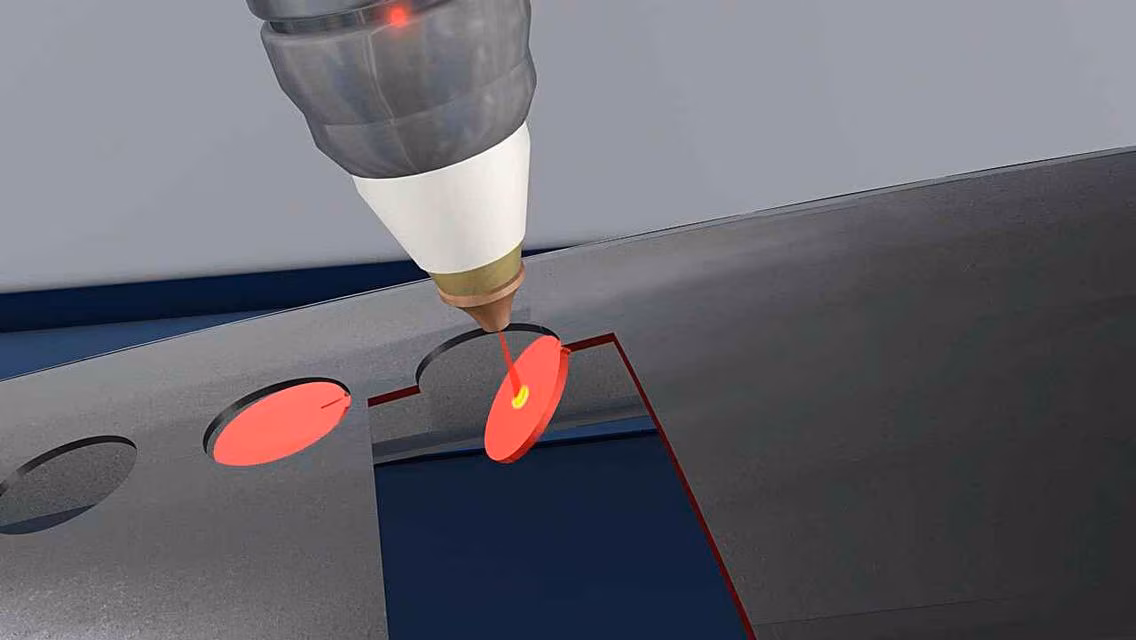

  • Універсальний 5-осьовий механізм — забезпечує різку і зварювання в двох і трьох вимірах (деталі складної геометрії, отвори під кутом, фаски). Це дозволяє замінити кілька верстатів одним комплексом і зменшити кількість переналагоджень.
  • Унікальна оптична система з автоматичним регулюванням фокусного діаметра й положення фокуса — немає потреби міняти оптику при переході між режимами (глибоке зварювання, теплопровідне зварювання, різ товстих/тонких листів, LMD): параметри фокуса задаються програмно. Це прискорює переналаштування і підвищує технологічну гнучкість.
  • Підтримка лазерного наплавлення (LMD) — TruLaser Cell 3000 сумісний із режимом наплавлення порошком для відновлення чи добудови деталей; можливе використання для ремонту зношених вузлів та для адитивного виготовлення елементів.

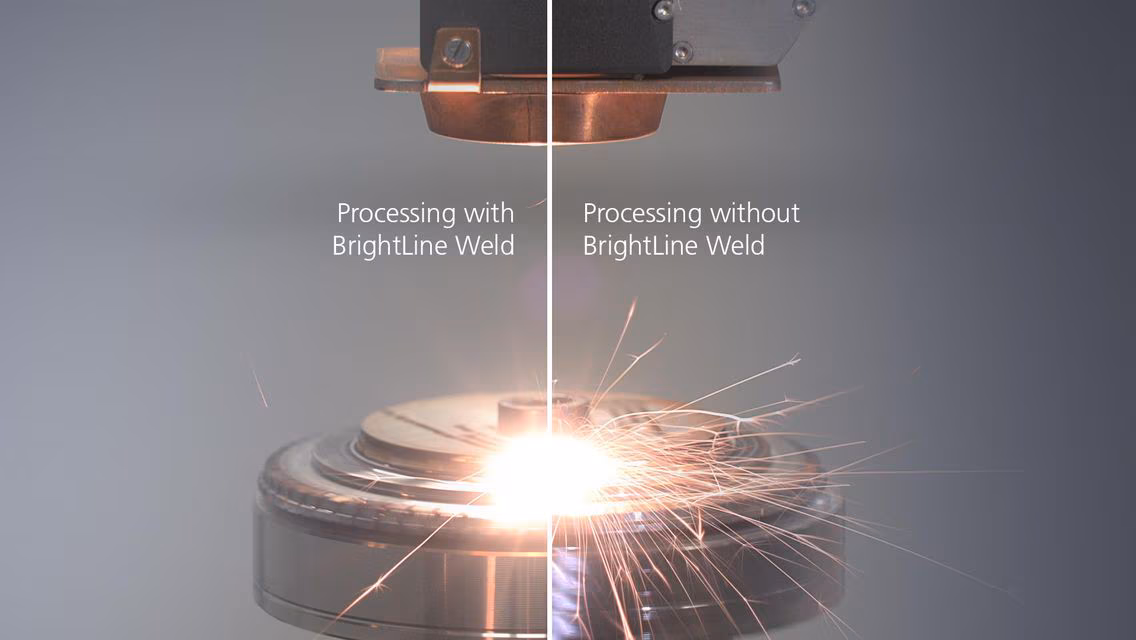

  • Висока щільність потужності для глибокого зварювання — машина здатна працювати в режимі deep-welding з дуже високою щільністю потужності (приблизно 1 MW/cm²), що дає малу зону нагріву й мінімальні деформації. Це важливо для високоякісних з’єднань і тонкостінних компонентів.

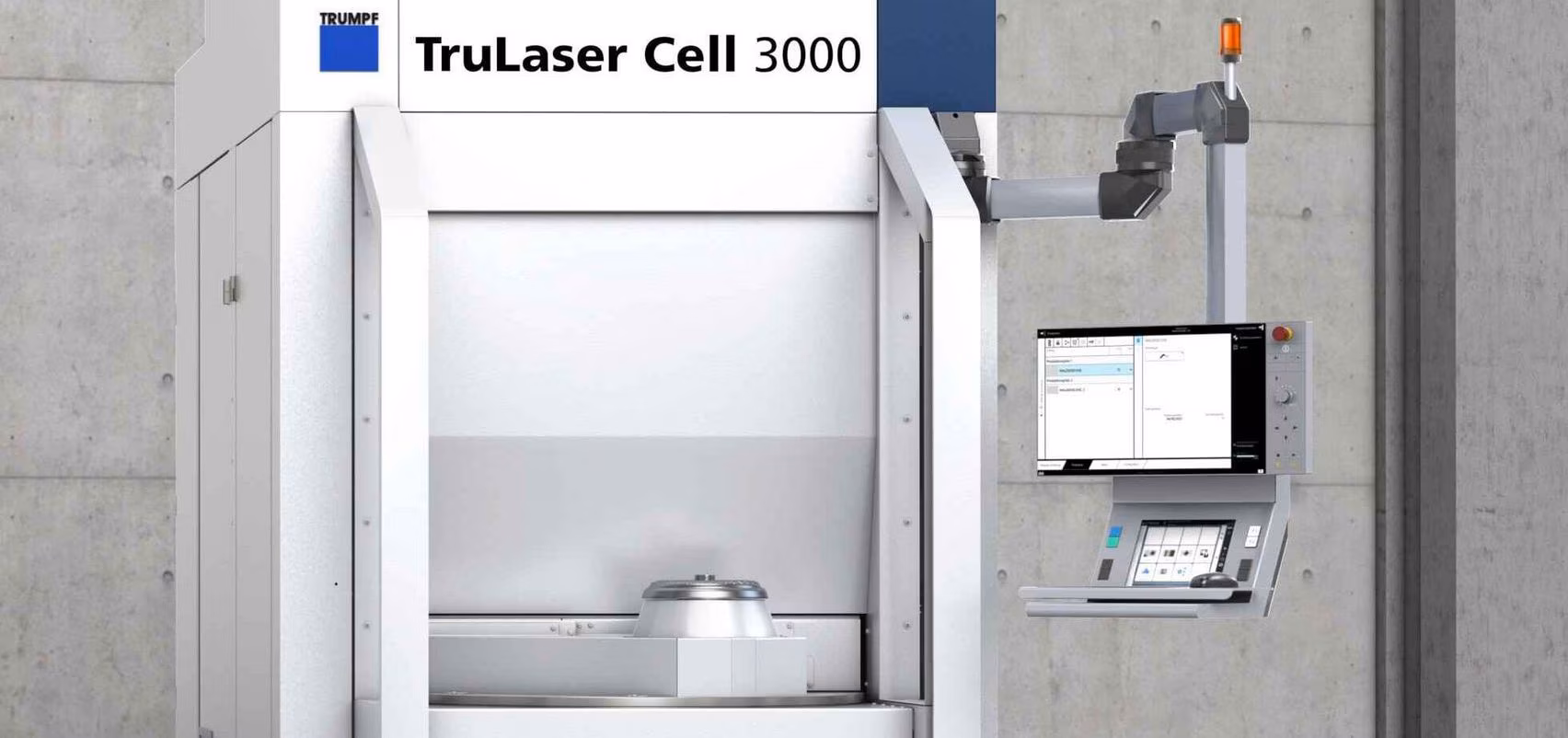

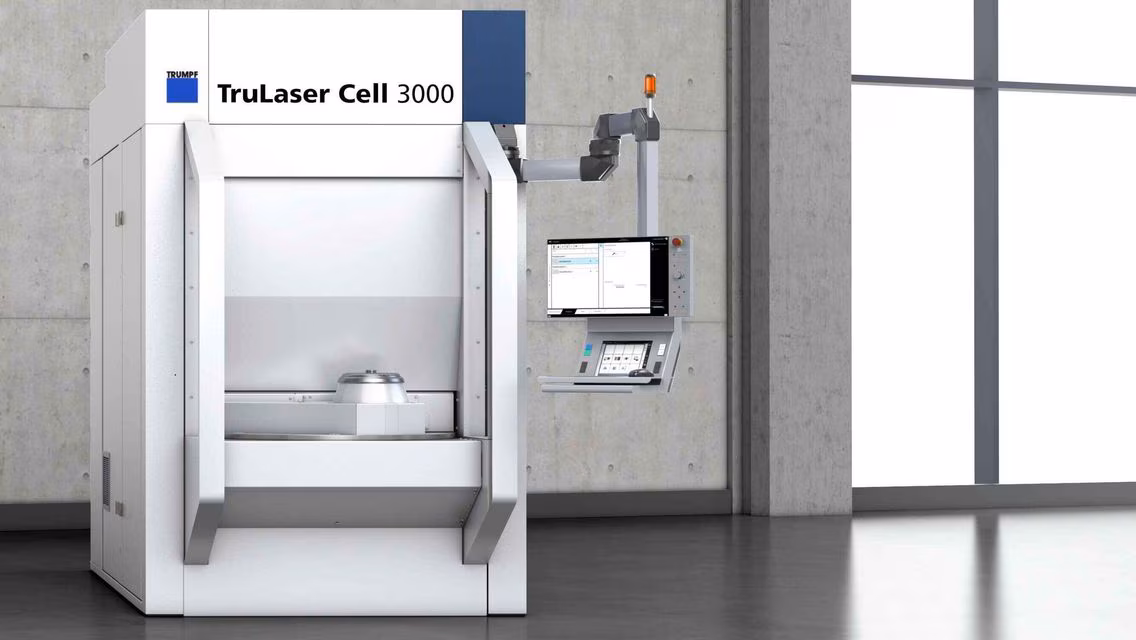

  • Підготовка для серій та автоматизація — підтримка двоопераційної (two-station) роботи з поворотним столом дозволяє одночасно підготовлювати/завантажувати заготовки й обробляти інші, що оптимізує цикл. Можлива інтеграція зі сторонніми роботами та конвеєрними системами.

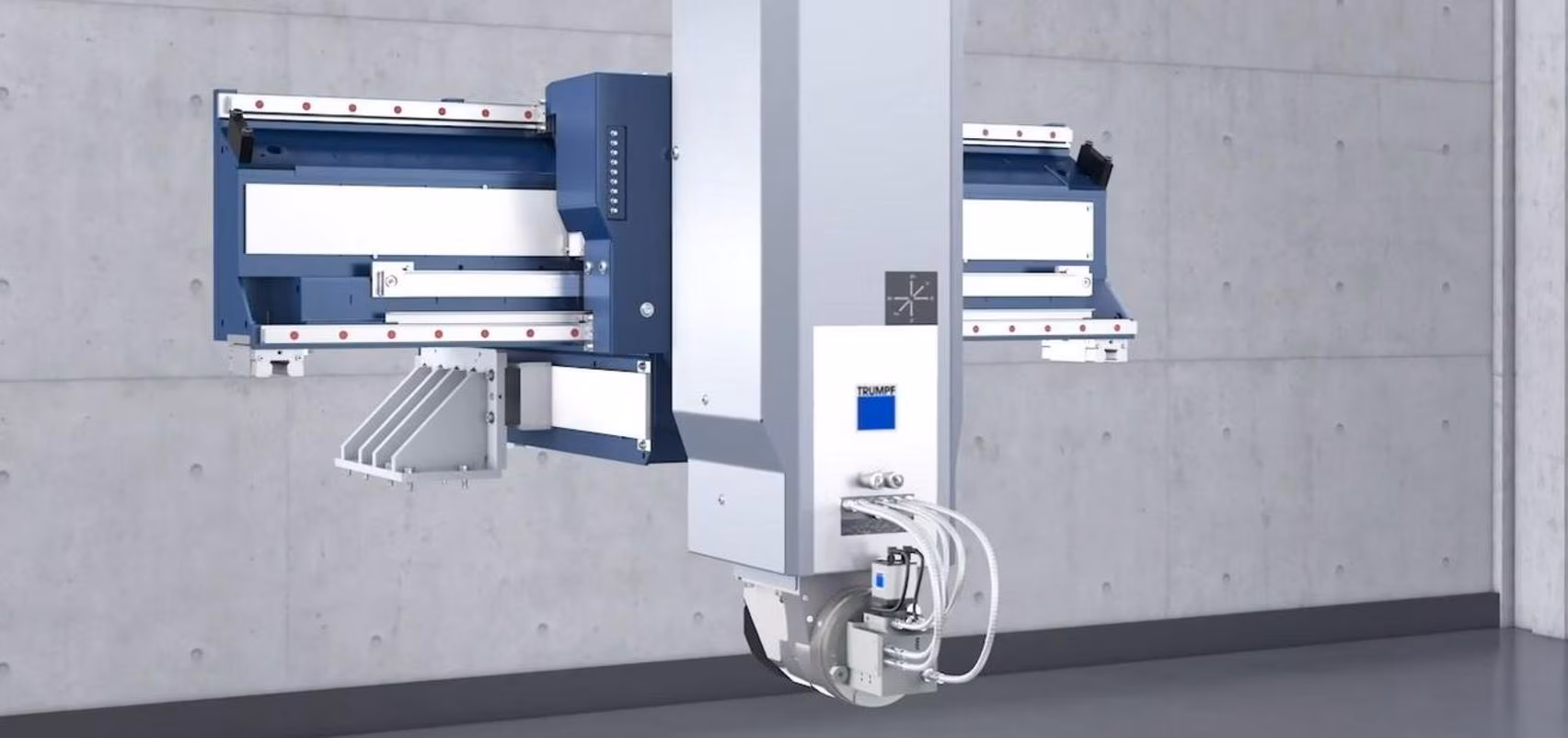

  • Висока точність позиціювання і вимірювальна система — вбудовані засоби вимірювання та калібрування забезпечують повторюваність та точну прив’язку технологічних операцій (важливо для малих високоточних деталей і для LMD).
  Стандартне оснащення

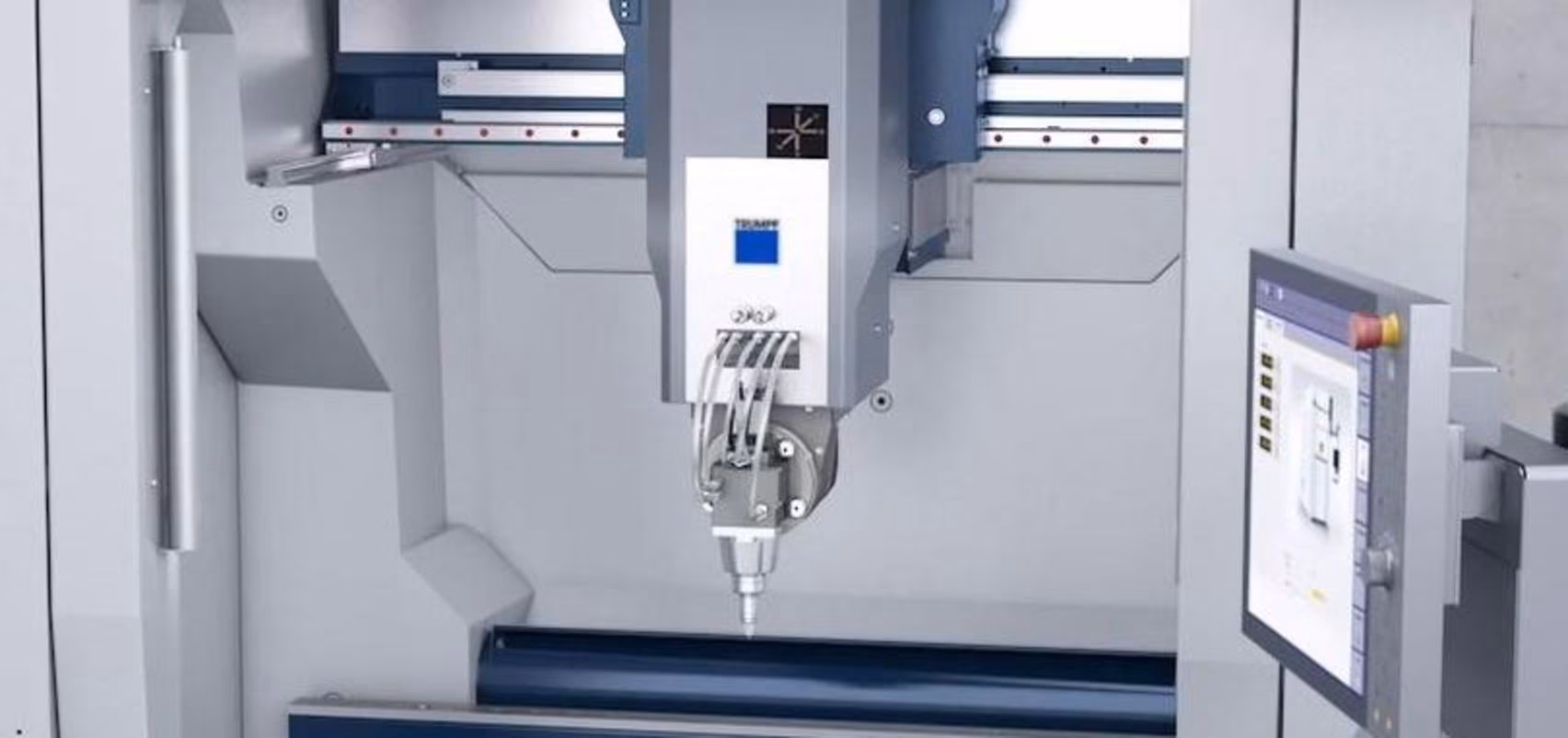

  • Повний 5-осьовий механічний модуль із каретками X/Y/Z і поворотною віссю B.

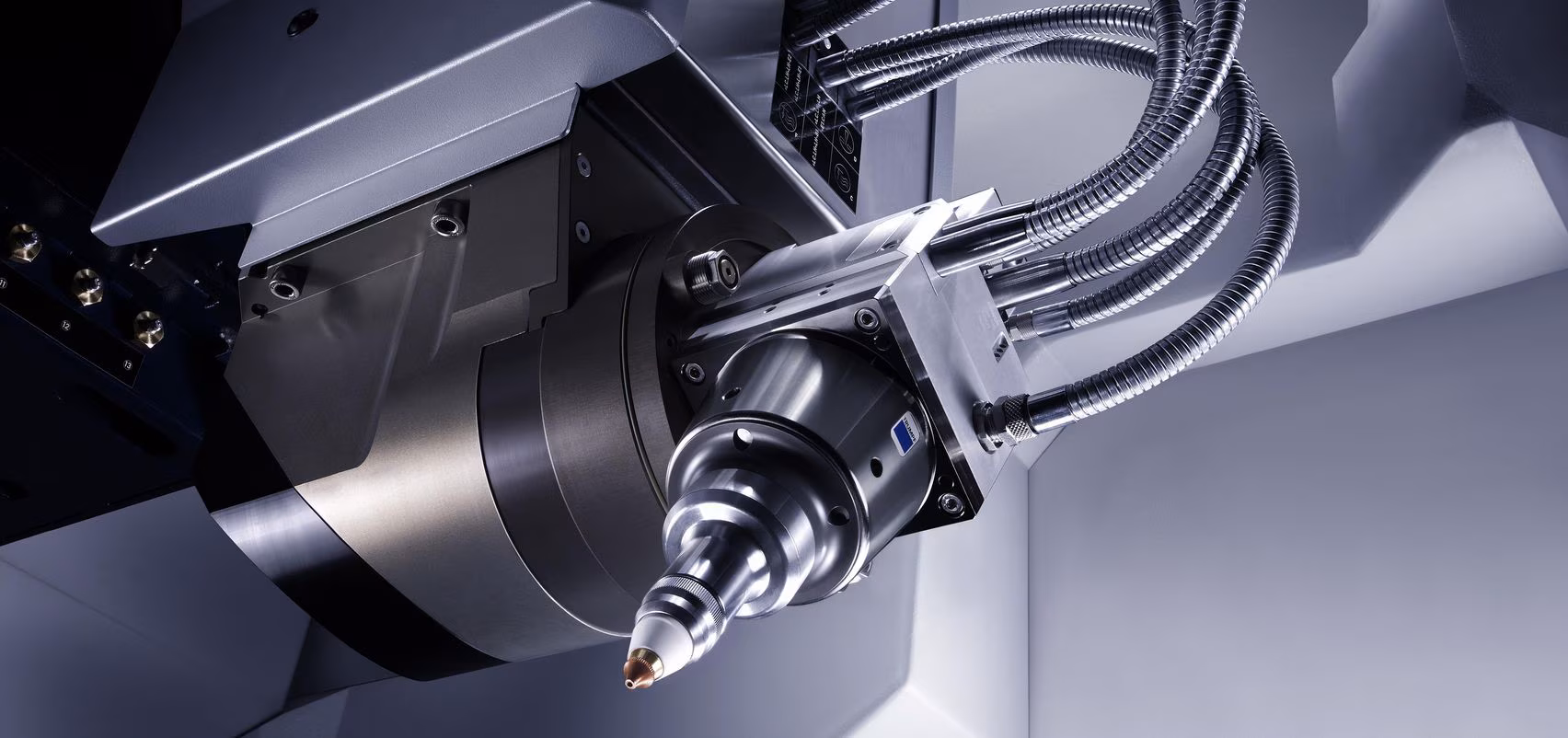

  • Оптичний модуль TRUMPF з автоматичною зміною фокусного діаметра/позиції (без ручної заміни оптики).
  • Система керування та програмний пакет TRUMPF (інтеграція з TruTops / OPC-інтерфейси для автоматизації).
  • Охолодження та електричні контролери, інтегровані у корпус машини.
  • Можливість підключення до роботизованих завантажувачів/розвантажувачів та бокових дверей для інтеграції в лінію.
  • Засоби безпеки та огородження робочої зони згідно стандартів (камери, двері, блокування доступу).
  Опції та розширення (поширені / рекомендовані)

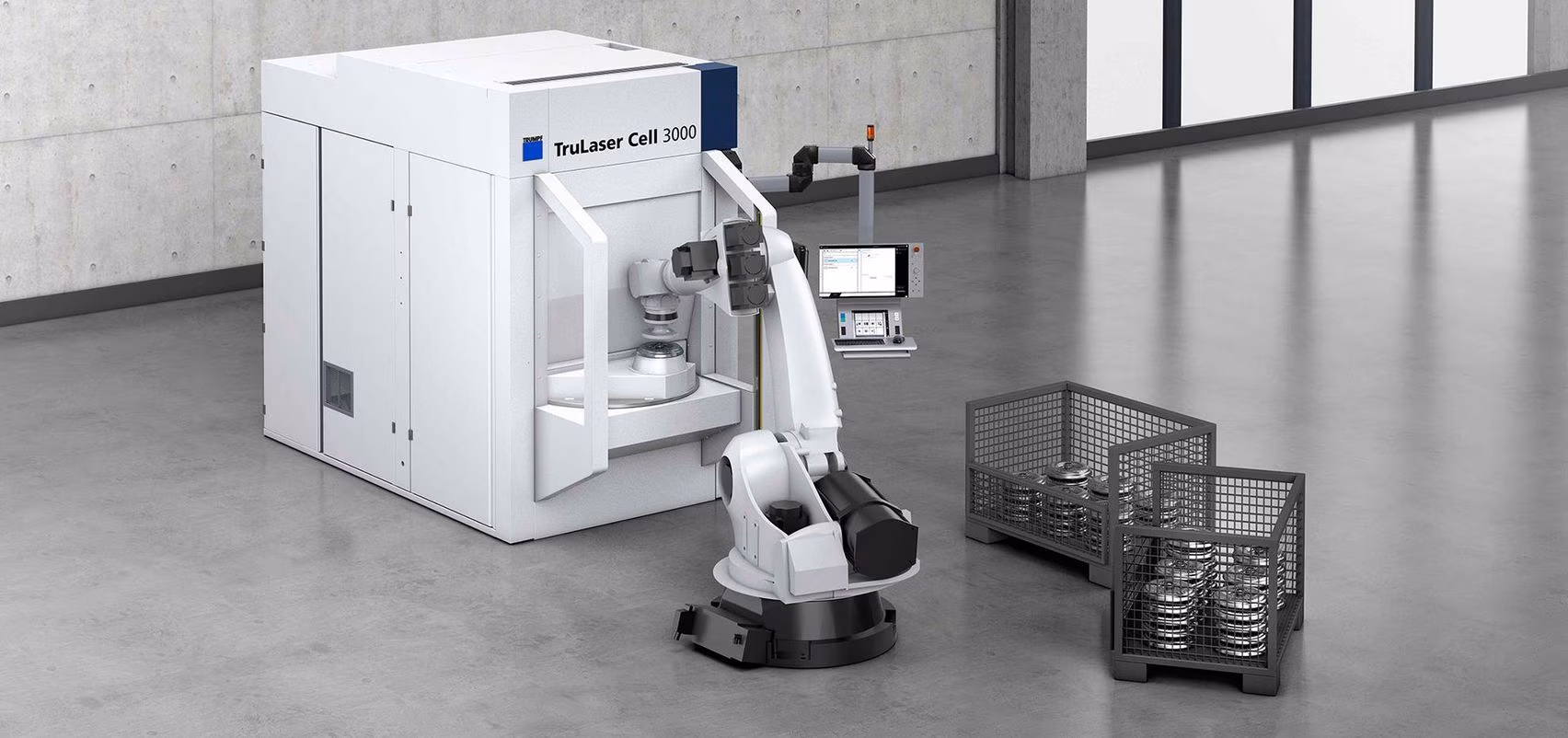

  • Роботизоване завантаження/розвантаження — для повної або часткової автоматизації виробничого циклу.

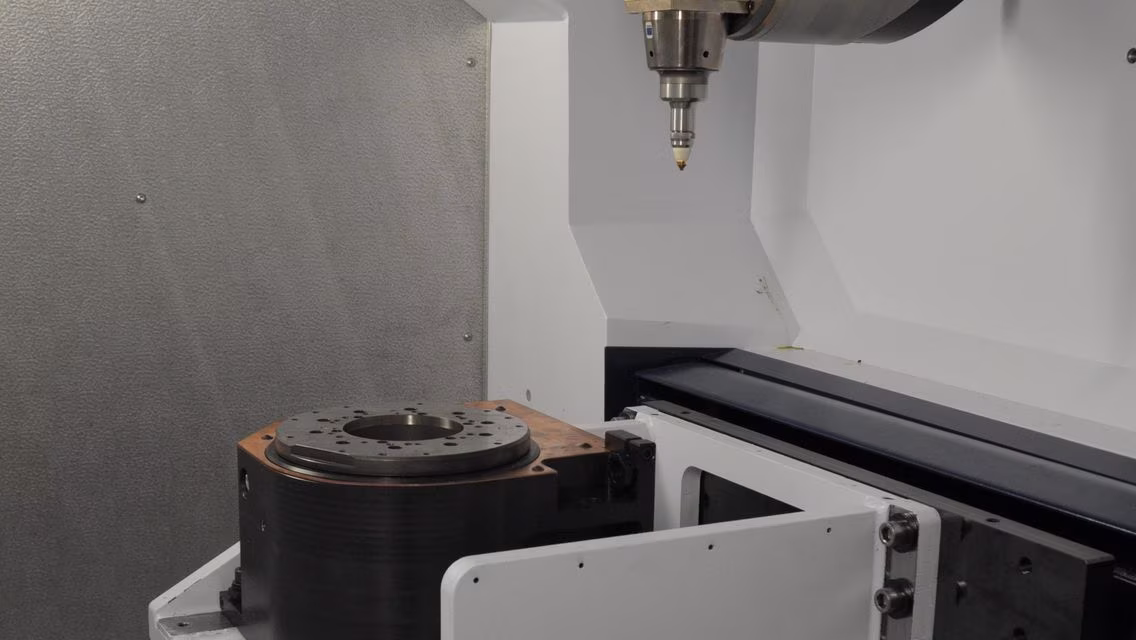

  • Дво-станційна конфігурація з поворотним столом (rotary table / two-station) — дозволяє одночасно готувати наступну заготовку, підвищуючи продуктивність у серіях.
  • Пакети для LMD (постачання порошку, сопла наплавлення, шлейф газів та контролю подачі порошку).
  • Додаткові джерела лазера / потужніші конфігурації — в залежності від завдань (варіанти джерел TRUMPF).
  • Системи для інтеграції у виробничу автоматизацію (лінійні транспортні системи, інтерфейси управління матеріалом, підключення до складів).
  • Додаткові сенсори контролю якості (візуальні камери, датчики процесу) для вбудованого контролю вироблених деталей.
  Технічні характеристики
Показник Значення
Робочий об'єм (зона LMD / обробки) 800 × 600 × 400 мм (X × Y × Z).
Хід осей X: 800 мм; Y: 600 мм; Z: 400 мм; B (обертальна): ±135°.
Максимальна швидкість осей (окремо) X/Y/Z: 50 м/хв; одночасно (комбіноване)  85 м/хв.
Максимальна швидкість B-вісі 120 об/хв (обертова швидкість B).
Максимальне прискорення осей (окремо) X/Y/Z: 10 м/сек 2; одночасно (комбіноване)  17 м/сек 2.
Точність позиціонування лінійних осей (X, Y, Z) 0,015 мм
Точність позиціонування обертових осей (B) 0,02°
Максимальна потужність лазера 8000 Вт
Доступні лазери TruDisk, TruFiber, TruDiode
