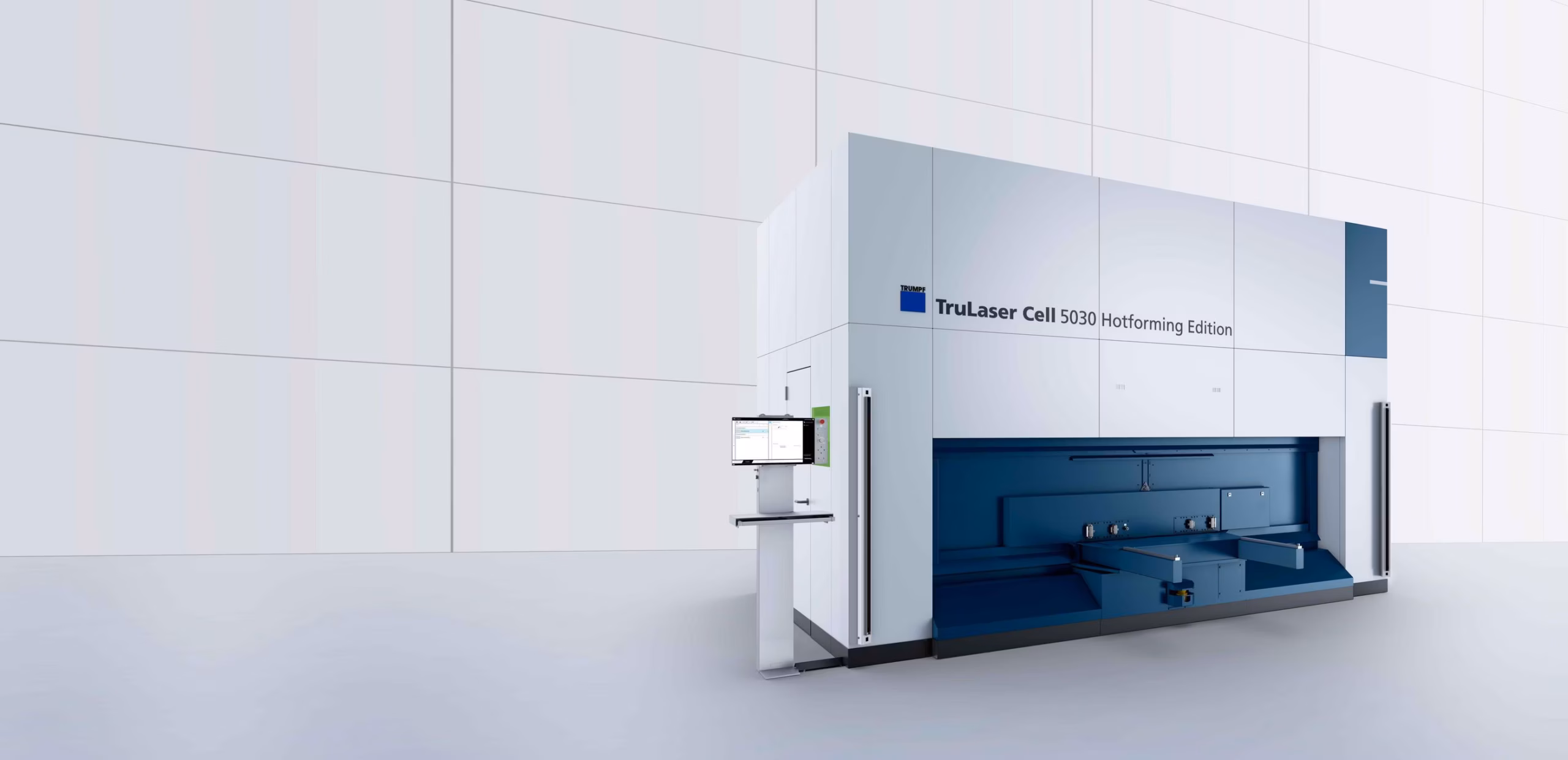

TruLaser Cell 5030 Hotforming Edition — це промислова 5-осева оптоволоконна 3D-лазерна система TRUMPF, адаптована спеціально для обробки гарячеформованих компонентів (B-pillar, лонжерони, поперечини тощо). Модель позиціюється як «вхідна» / середнього класу Hotforming-версія: вона дає відмінне співвідношення ціна-/якість, багато функцій запозичено з топ-рішень TRUMPF (TruLaser Cell 8030), а одночасно забезпечується компактним монтажним майданчиком і відносно невеликими інвестиціями на старті.

Верстат підходить для підприємств, які хочуть почати або розширити випуск 3D-виробів з гарячеформованих заготовок, отримавши хорошу динаміку й технологічну стійкість без необхідності купувати флагманські комплекси.

Особливості та переваги
  • Оптимізована для hot-forming (гарячого формоутворення). Надійна обробка B-pillar і великих деформованих елементів із мінімальною доопрацюванням.
  • Хороша базова динаміка (Dynamic Level 3). Дає швидкі прискорення й короткі непрацюючі переходи, що підвищує продуктивність у серіях середнього обсягу.
  • X-Blast Nozzle — розширений робочий діапазон сопла. Збільшена «полоса» роботи сопла (bandoff) зменшує зіткнення сопла та підвищує стабільність процесу, особливо на 3D-поверхнях.
  • Поворотний стіл з малими непрацюючими часом. Двостороння поворотна платформа (діаметр 4000 мм) з типовим часом повороту 2.4 сек і типовим загальним непрацюючим часом  4.5 сек — це істотно скорочує холості цикли.

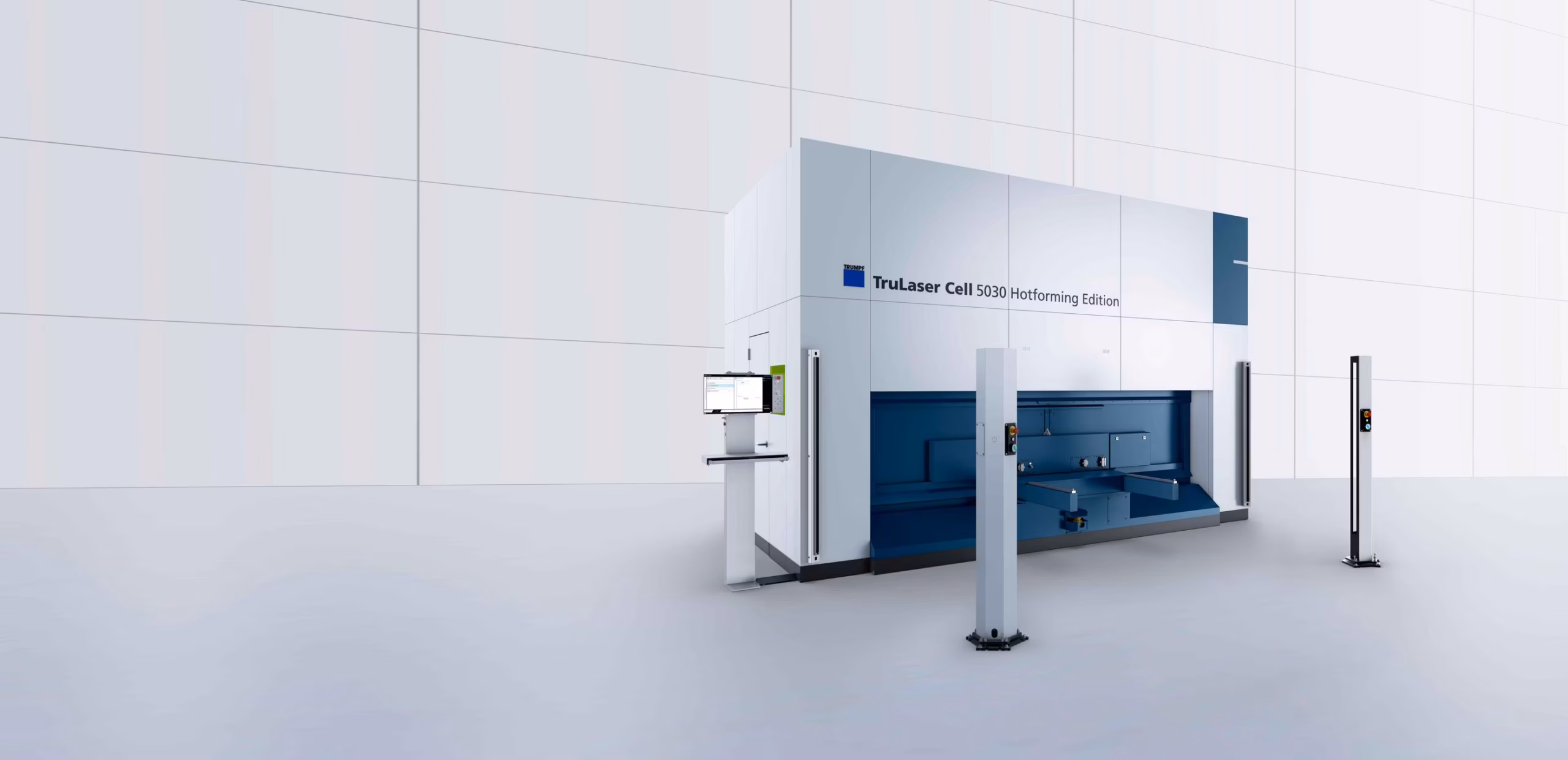

  • Компактне і ергономічне рішення. Доступ до столу з передньої та бічних сторін, дозволяє гнучко розташувати верстат в цеху та спрощує обслуговування.
  • Інструментарій для стабільності та діагностики: у верстаті доступні функції типу FastLine Cell Basic та ObserveLine (комфорт/Professional) для контролю процесу і швидкої діагностики.
  Стандартне оснащення
  • 5-осьова механіка: осі X / Y / Z / B / C (максим. число осей — 5).
  • Ходи осей: X = 3300 мм; Y = 1500 мм; Z = 600 мм.
  • Поворотна платформа: діаметр 4000 мм, 2 робочі станції, робоча висота 700 мм; максимальне навантаження на бік — 260 кг.
  • Максимальна потужність лазера (в цій версії): 3 000 W – 4 000 W, доступні оптоволоконні джерела TruFiber.
  • Типові швидкості: осьові паралельні швидкості X/Y/Z — 60 м/хв; одночасна максимальна швидкість — 104 м/хв.
  • Прискорення осей (макс): X/Y/Z — 9.5 м/сек²; одночасне прискорення близько 16.5 м/сек².
  • Точність позиціювання: лінійні осі — 0.08 мм; обертальні осі (B) — 0.015°.
  • Типові «непрацюючі» та поворотні проміжки часу: типовий загальний непрацюючий час = 4.5 сек, типовий час повороту = 2.4 сек.
  Опції та додаткові пакети

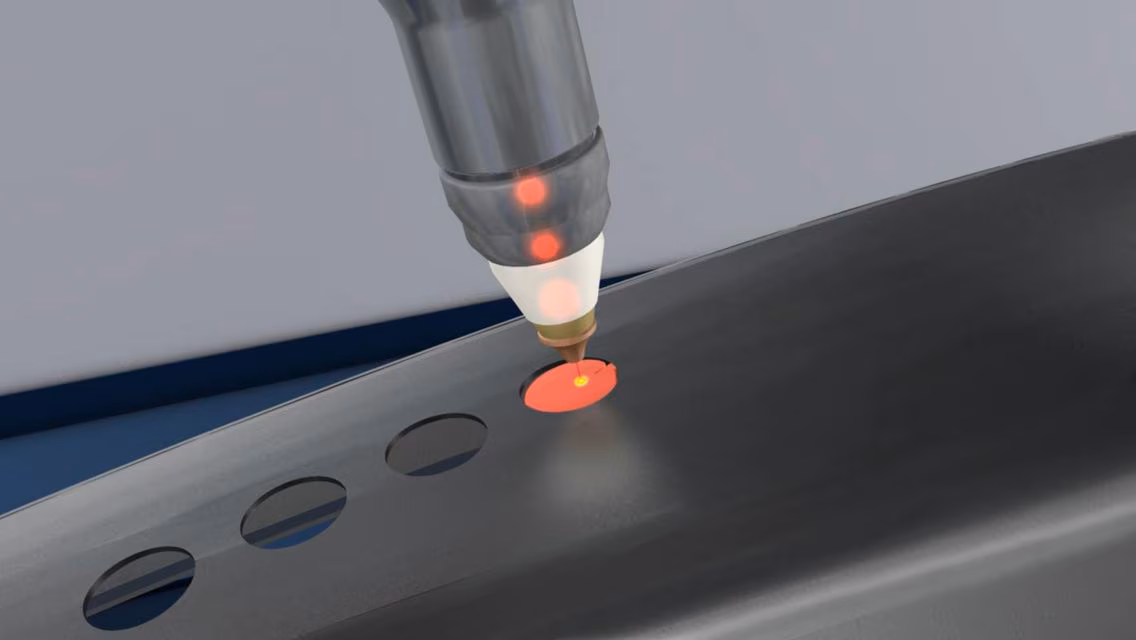

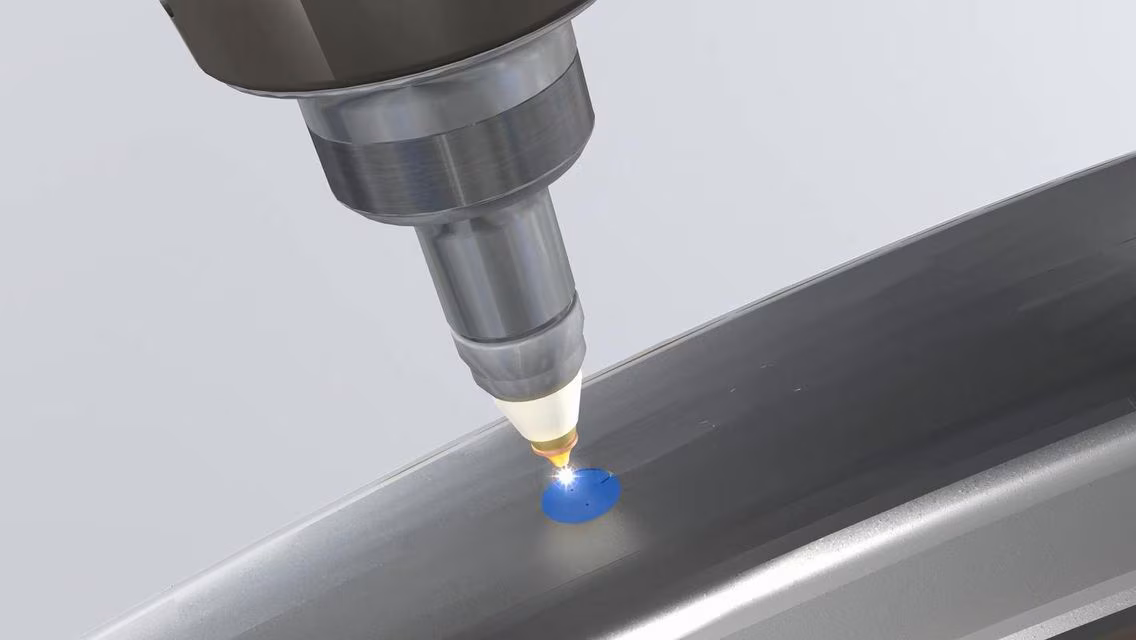

  • ObserveLine (Comfort / Professional) — розширений моніторинг процесу й діагностика для стабільної якості.

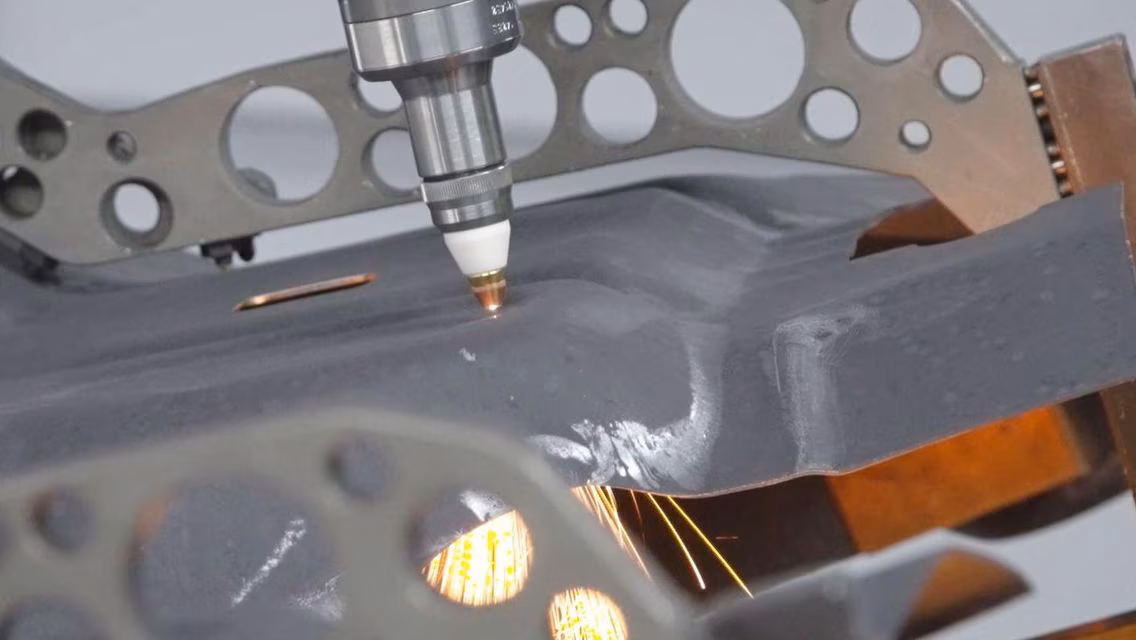

  • FastLine Cell Basic — пакет для скорочення підходів/відходів головки (оптимізує траєкторію).
  • Розширені сопла / X-Blast Nozzle (як опція або частина пакета) для підвищеної технологічної стійкості.
  • Додаткові програмні модулі та інтеграція: TruTops Cell (CAM/NC для 3D), пакети автоматизації, інтерфейси для підключення до складів/роботів (за потреби).
  • Спеціальні технологічні пакети для певних матеріалів/товщин — узгоджуються у КП з TRUMPF (підтвердження меж робочих товщин залежить від джерела й режимів).
  Технічні характеристики (скорочена зручна таблиця)
Параметр Значення
Ходи осей (X × Y × Z) 3300 × 1500 × 600 мм.
Максимальний розмір заготовки (X × Y × Z) 2840 × 1040 × 370 мм (робочий діапазон робочої платформи).
Діаметр поворотної платформи 4000 мм.
Робоча висота 700 мм.
Максимальна потужність лазера (Hotforming Edition) 3 000 – 4 000 W (TruFiber).
Максимальна осьова швидкість (X/Y/Z) 60 м/хв (паралельно); одночасна — 104 м/хв.
Прискорення (X/Y/Z) 9.5 м/сек²; одночасне — 16.5 м/сек².
Точність позиціювання Лінійні осі: 0.08 мм; обертальні (B): 0.015°.
Максимальне навантаження на бік ротатора 260 кг.
