TRUMPF TruLaser Cell 1100 — це гнучка система керування лазерним променем (flexible beam guidance system), призначена для нескінченного лазерного зварювання (endless welding) різних геометрій швів на смугах, трубах та профілях, а також для обробки осьово-симетричних деталей. Це високошвидкісна та високоточна машина, яка ідеально інтегрується у виробничі лінії, зокрема у ролформінгові установки (roll forming systems) для зварювання труб. Система підтримує як CO2​ лазери (TruFlow), так і твердотільні лазери (TruDisk, TruDiode).

Особливості та переваги
  • Спеціалізація на нескінченному зварюванні: Розроблена для безперервного зварювання довгих швів на смугах, трубах і профілях, що робить її ідеальною для великосерійного виробництва (наприклад, трубна промисловість).
  • Гнучка інтеграція: Модульна та компактна конструкція дозволяє легко інтегрувати її безпосередньо у існуючі виробничі лінії. Хід лінійної осі та робоча висота налаштовуються під вимоги лінії.
  • Висока динаміка та точність:
    • Максимальна швидкість по осях X та Z становить 30 м/хв.
    • Точність позиціонування лінійних осей 0,1 мм.
  • Універсальність матеріалів: Можливість зварювання широкого спектру металів, включаючи сталь, нержавіючу сталь, алюміній та кольорові метали товщиною від десятих часток міліметра до кількох міліметрів.
  • Розширені можливості оптики та сенсорики: Широкий вибір зварювальної оптики з лінійними або поворотними осями та сенсорними системами SeamLine/SeamLine Pro для виявлення та відстеження зварювального шва, що підвищує якість та надійність процесу.
  Стандартна комплектація
  • Система керування променем: Гнучка багатоосьова система керування променем.

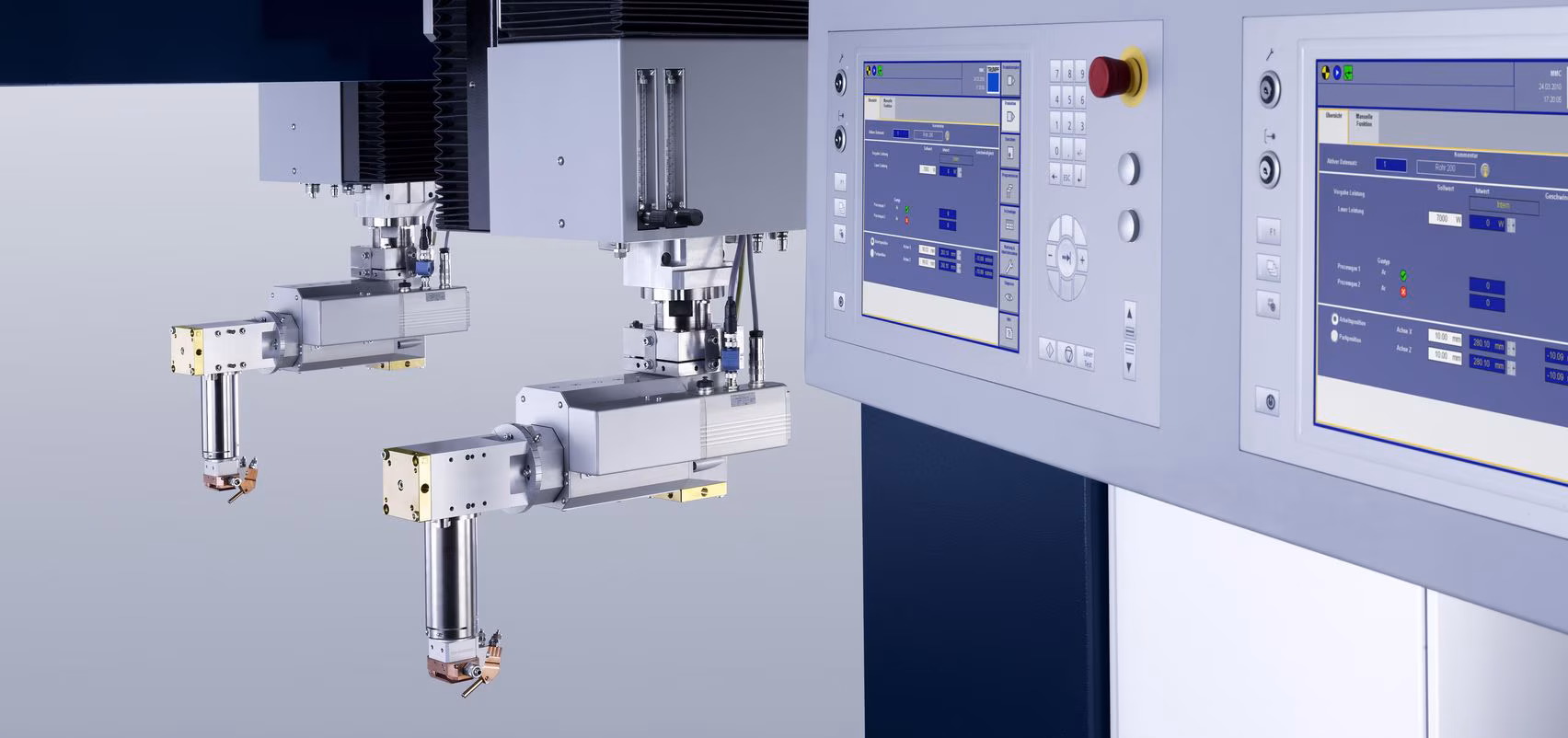

  • Керування: Інтегрована операторська панель для інтуїтивного керування всією серією TruLaser Cell 1000.
  • Кількість осей: Мінімум 3 осі (X, Z лінійні) плюс додаткові осі для оптики (B — поворотна, Q — корекція положення шва).
  Опції та конфігурації
  • Лазерні джерела: Вибір лазера залежно від застосування та матеріалу:
    • CO2​ Лазер (TruFlow): Максимальна потужність до 15000 Вт (стандартна до 3200 Вт).
    • Твердотільний Лазер (TruDisk/TruDiode): Максимальна потужність до 8000 Вт (стандартна до 2000 Вт).
  • Зварювальна оптика:

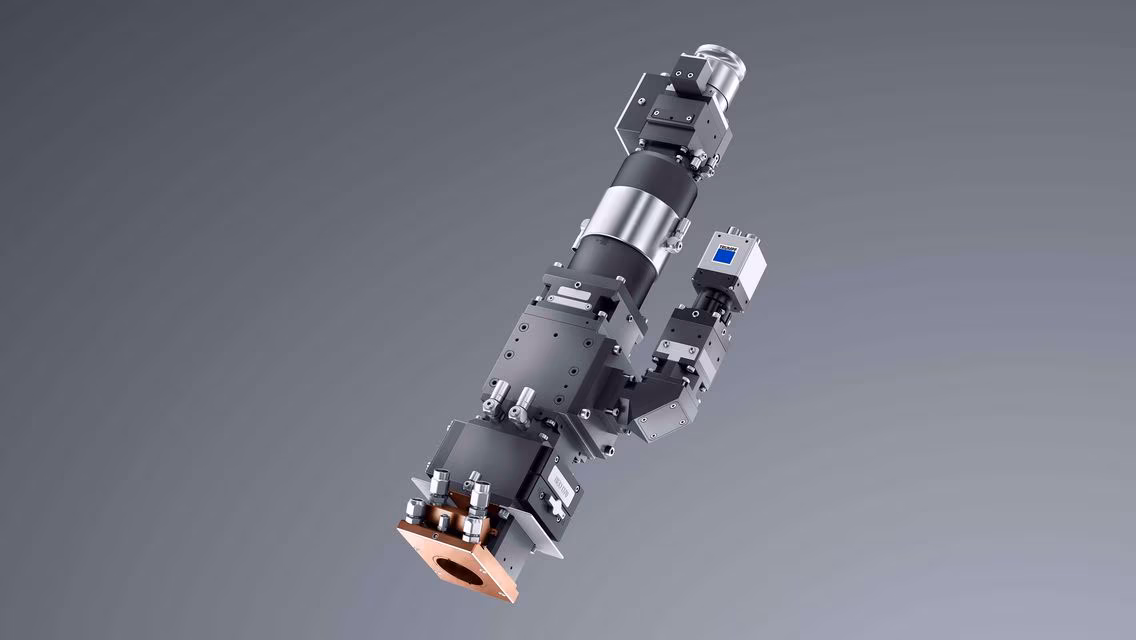

    • TLS (Linear Welding Optics): Оптика з лінійною віссю для точного визначення позиції променя.
    • TRS (Rotation Welding Optics): Дзеркальна фокусуюча оптика зі спеціальною поворотною віссю B(±100∘) для зварювання під кутом.
  • Сенсорні системи: SeamLine або SeamLine Pro для автоматичного виявлення та коригування положення шва під час зварювання.
  • Двомісна обробка: Можливість зварювати в двох різних місцях одночасно.
  Технічні характеристики
Параметр Значення
Доступні Лазери TruFlow (CO2​), TruDisk/TruDiode (Твердотільні)
Максимальна потужність лазера До 15000 Вт (CO2​) або 8000 Вт (Твердотільний)
Діапазон ходу осі X 300/500 мм
Діапазон ходу осі Z 300/500 мм
Діапазон ходу осі B (Поворот) ±100∘
Макс. швидкість лінійних осей 30 м/хв
Точність позиціонування (X, Z) 0,1 мм
Товщина матеріалу Від 0,1 мм до кількох міліметрів
