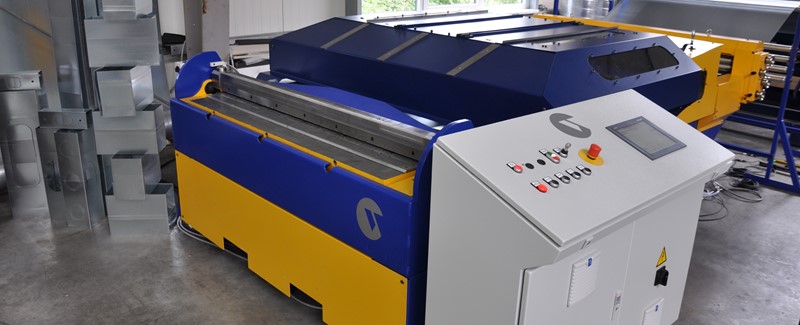

Wammes ODIN — це повністю автоматизована лінія для виробництва високоякісних прямокутних повітропроводів та фасонних виробів. ODIN (скорочення від On Demand INtegrated) є модульною системою, яка здатна працювати з рулонами великої ваги (5000 кг) та ширини (1500 мм). Лінія виконує всі етапи: розмотування, вирівнювання, формування ребер жорсткості (гофрування), різання, пробивання та формування швів (Pittsburgh lock, Snaplock), дозволяючи виробляти повітропроводи у форматі повністю обгорнутих (Fully wrapped), L-подібних та 4-секційних елементів.

Особливості та переваги
  • Повна Автоматизація: Мінімізує втручання оператора; всі процеси від подачі рулону до формування готового елемента відбуваються автоматично за попередньо заданою програмою (Job list).
  • Універсальність Форм: Здатність виробляти повітропроводи різних форм (Box, L, U, I) та секцій (Fully wrapped, L-pieces, 4-pieces).
  • Робота з Рулонами Великого Формату: Можливість використання рулонів вагою до 5000 кг та шириною до 1500 мм, що забезпечує безперервну роботу.
  • Гнучка Конфігурація Рулонів: Можливість інтеграції чотири- або шестикратного селектора котушок (Coil selector).
  • Широкий Діапазон Розмірів: Можливість виробництва повітропроводів від мінімального розміру 100 х 140 мм (з швом) та 55 х 100 мм (Snaplock-з'єднання).
  • Готовність До З'єднань: Вбудоване формування ребер жорсткості (Z-Bead або V-Bead) та можливість пробивання отворів під відводи (takeoffs).
  Стандартне оснащення (Базовий Модуль)
  • Декойлер (Decoiler): Моторизований розмотувач для рулону 5000 кг.
  • Формування Ребер Жорсткості: Модуль для створення Z-Bead або V-Bead.
  • Модуль Різання: Різальний стіл (Cutting table) з траверсним ходом 1100 мм.
  • Гідравліка: Гідравлічний сервопривід Brevini Servo-Drive.
  • Керування: Винесена консоль з інтегрованим промисловим контролером Siemens® S7-1200 та сенсорним екраном Schneider Electric.
  • Кольорове Рішення: Синій RAL 5010 та Жовтий RAL 1003.
  Опції
  • Селектор Котушок: Чотири- або шестикратний селектор для одночасної роботи з різними матеріалами/товщинами.
  • Гофрування: Можливість створення Trapeze-Bead (трапецієподібного ребра жорсткості).
  • Мінімальний Розмір: Опція для виробництва повітропроводів 100 х 100 мм.
  • Додаткові Вирізи: Функція різання пласких листів (наприклад, для плазмового різання) та вирізів під круглі ізоляційні труби.
  • Модулі З'єднання: Додаткові модулі для формування різних типів швів.
  Технічні характеристики
Параметр Значення
Матеріал Оцинкована сталь
Товщина матеріалу 0,5–1,25 мм
Ширина рулону (Макс.) 1500 мм
Вага рулону (Макс.) 5000 кг
Мінімальний розмір повітропроводу 100 х 140 мм (стандарт) / 100 х 100 мм (опція)
Максимальний розмір повітропроводу Необмежений (залежить від конвеєра)
Типи повітропроводів Fully wrapped, L-pieces, 4-pieces (Box, L, U, I)
Типи ребер жорсткості Z-Bead, V-Bead (Trapeze-Bead – опція)
Електричні характеристики 3 х 380 В, 25 А
